VisualHMI 进度条：固定/可变范围、纯色/渐变/贴图与范围报警

进度条是经典可视化元素：精确量化工作进程，可水平/垂直显示。支持纯色、渐变、贴图三种效果，带范围报警。

1. 属性介绍

1.1 功能设置

1.2 外观设置

• 显示方向：从左往右/从右往左/从下往上/从上往下
• 显示效果：纯色（前景颜色+圆形端点+显示背景色）/ 渐变色（开始颜色+结束颜色）/ 贴图（进度图库+背景图库）
• 范围报警：固定/可变范围，设报警上下限进度条颜色

2. 应用案例

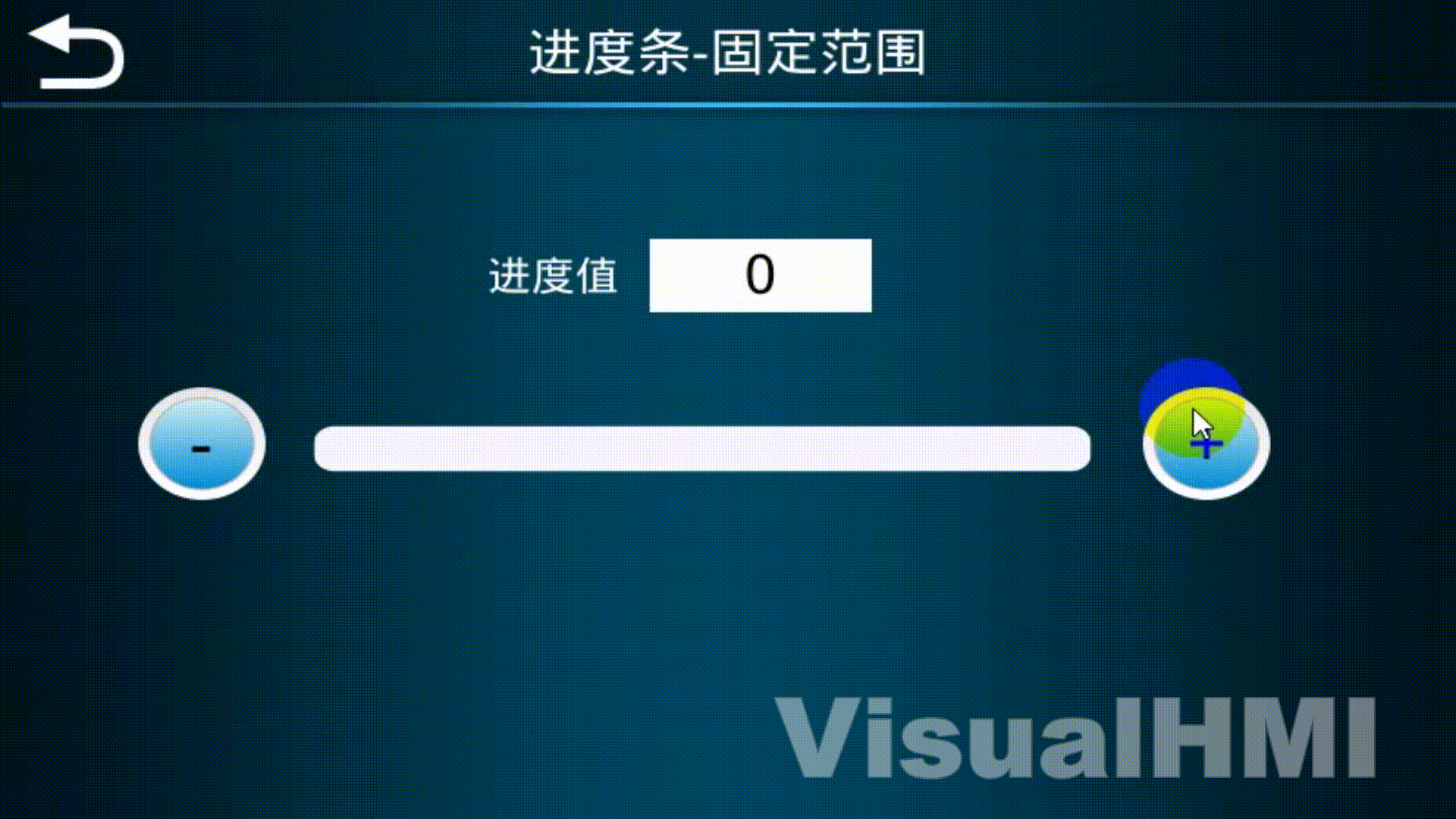

2.1 固定范围

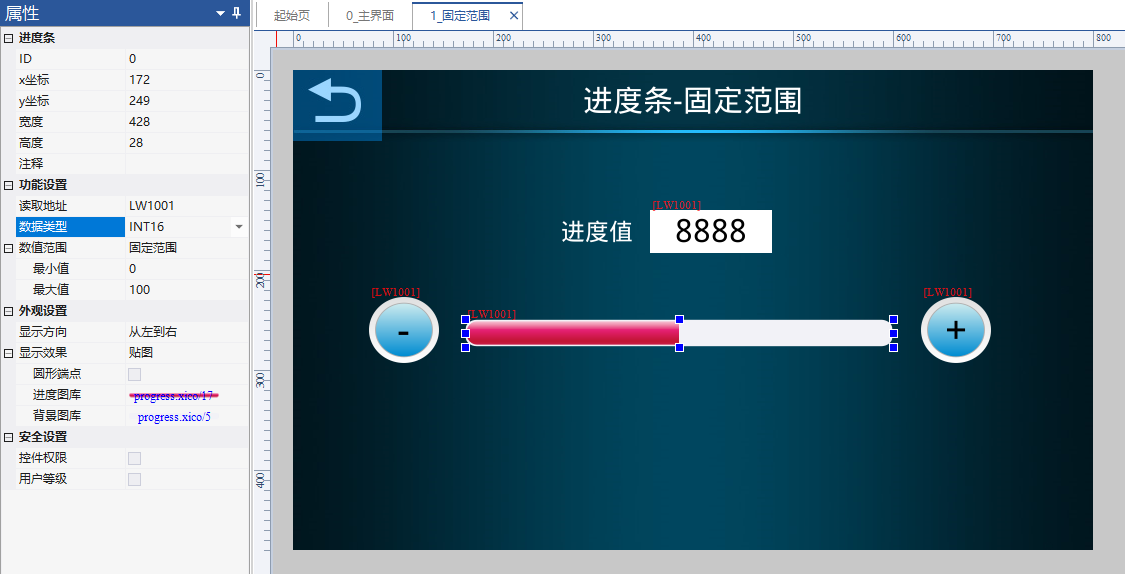

读取 LW1001（INT16），固定范围 0~100，方向从左到右，贴图效果（进度 progress.xico/17、背景 progress.xico/5）。配字设置按钮 + / – 调节，数值限制 0~100。

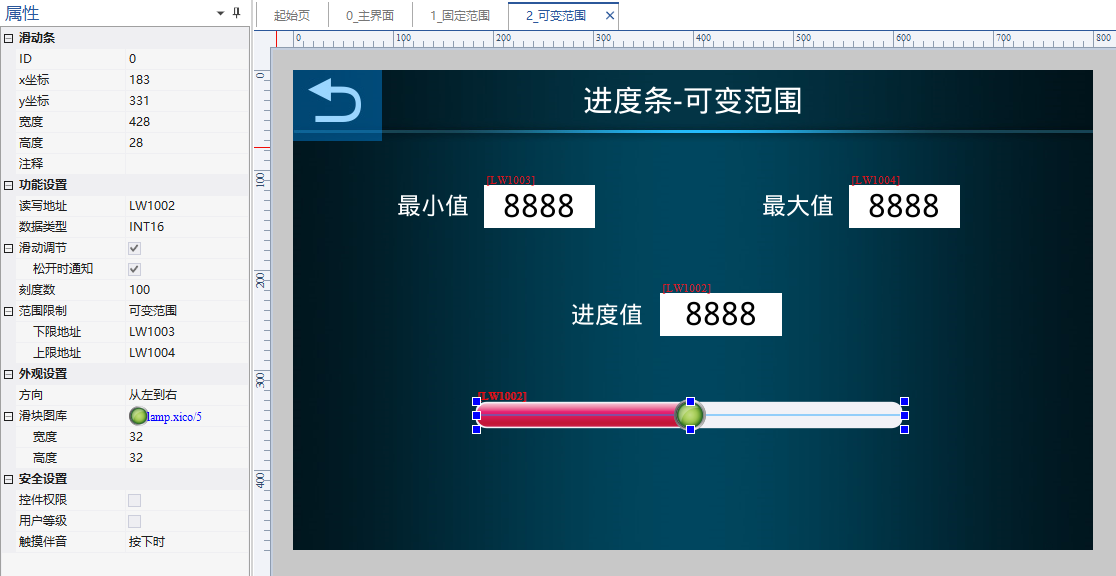

2.2 可变范围

读取 LW1002（INT16），下限地址 LW1003、上限地址 LW1004。设最大 1000、最小 100，拖动滑动条数值实时变。

整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「进度条」，版权归大彩科技所有。
