动画控件播放多帧序列图（图库文件），实现设备状态动态呈现或引导反馈。支持自动播放、条件控制、循环播放，还能在播完后切画面或写寄存器。
1. 属性介绍
1.1 功能设置
| 属性 | 说明 |
|---|---|
| 播放控制 | 自动播放（进画面即播）/ 条件控制（满足条件才播） |
| 读取地址+比较+值 | 条件控制的判断：==、!=、=、、IN（范围内含边界）、OUT（范围外） |
| 播放速度 | 帧间隔时间（毫秒） |
| 播放次数 | 无限 或 指定次数 |
| 结束处理 | 指定次数播完后：切换画面 或 写入指定寄存器（执行1次，与播放次数无关） |
| 停止播放时 | 显示第一帧 / 隐藏动画 / 暂停动画 |
1.2 外观设置
图库：选择控件显示的图标库。
2. 应用案例

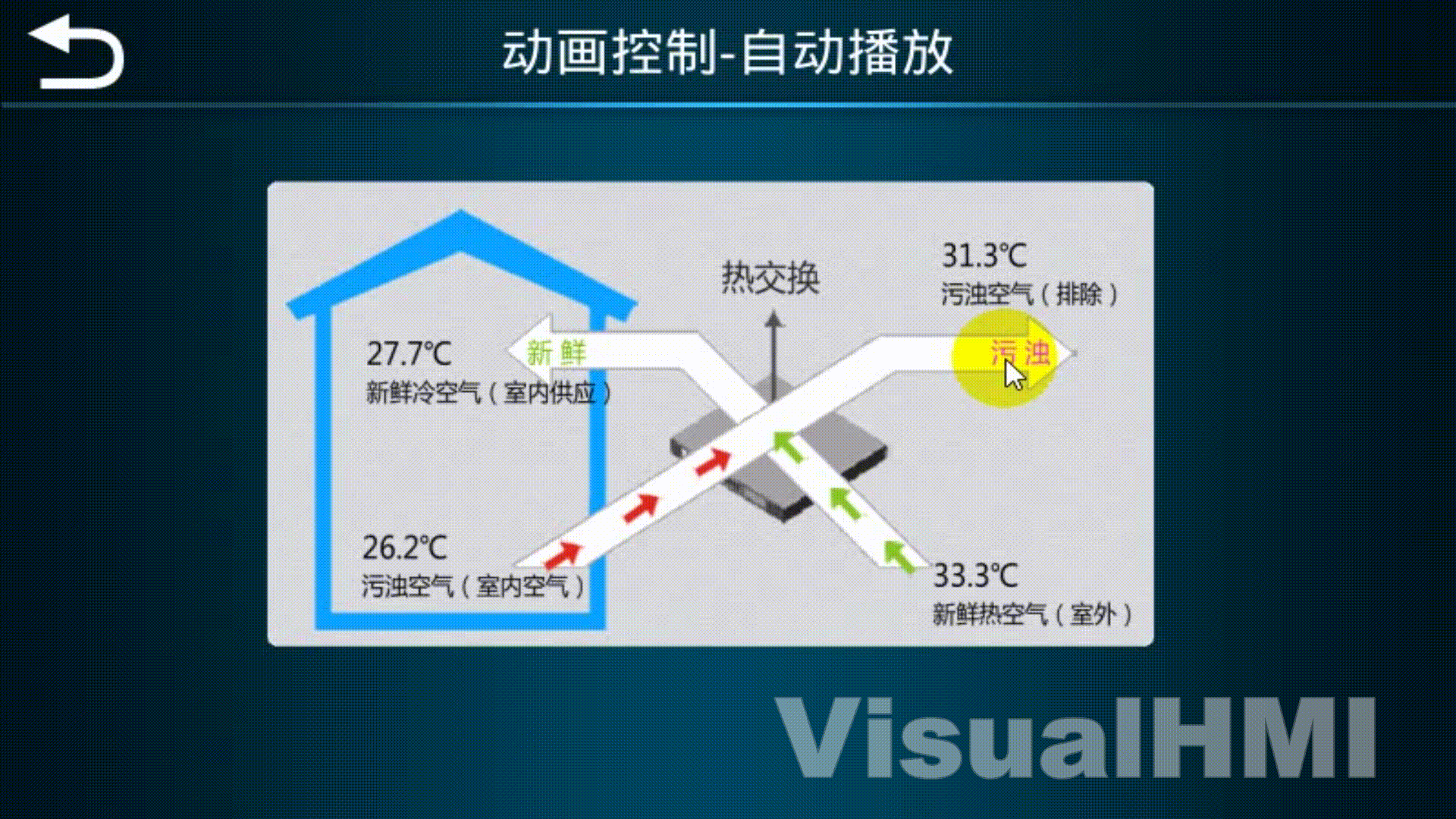

2.1 自动播放

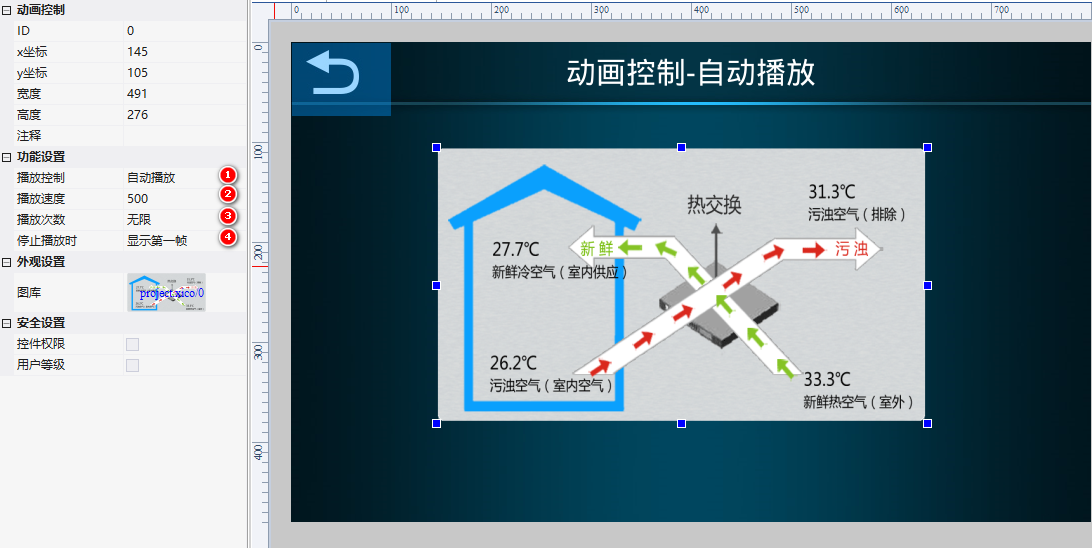

播放控制=自动播放，速度 500ms，次数无限，停止时显示第一帧。进画面就循环播。

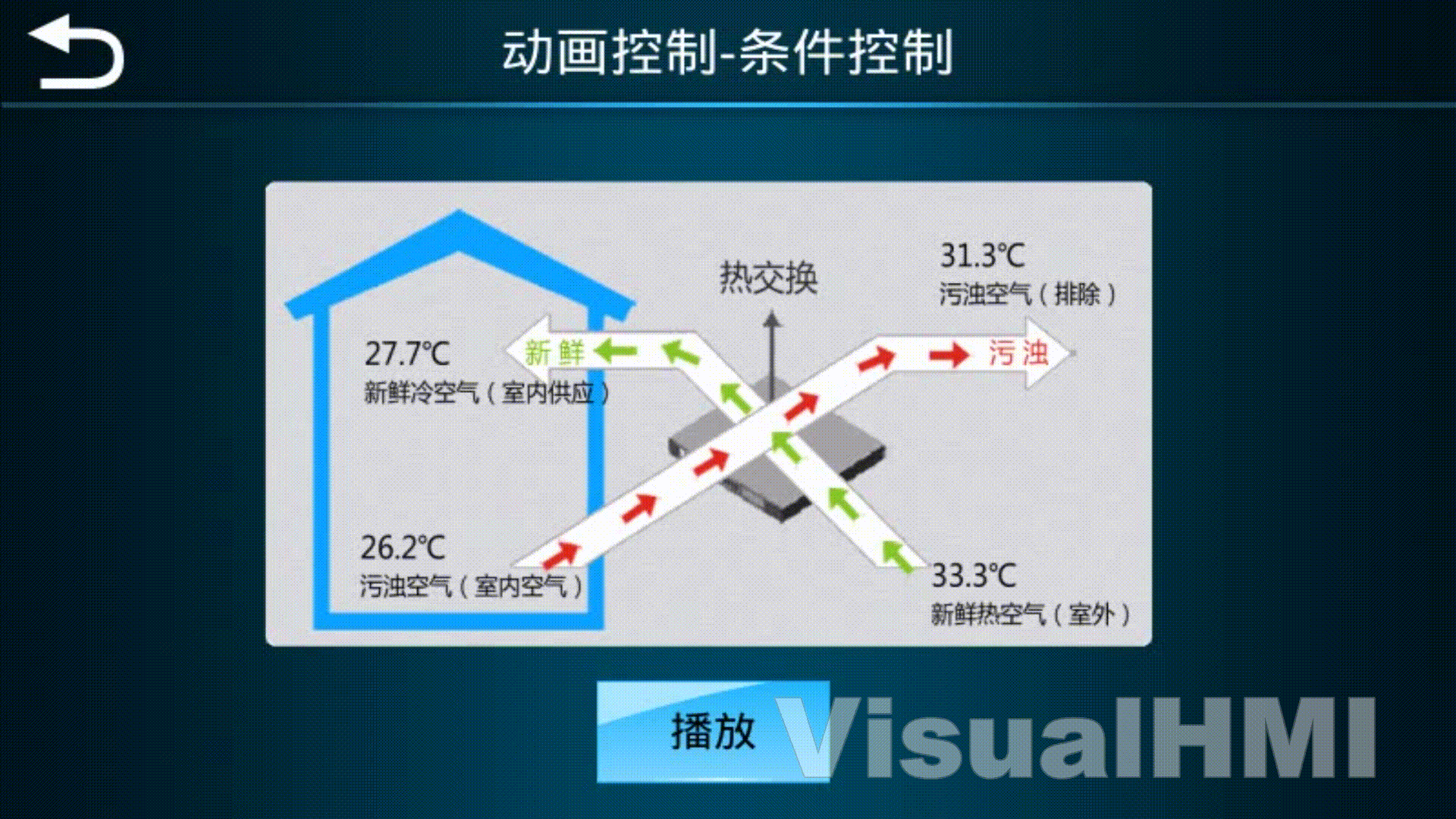

2.2 条件控制（启停动画）

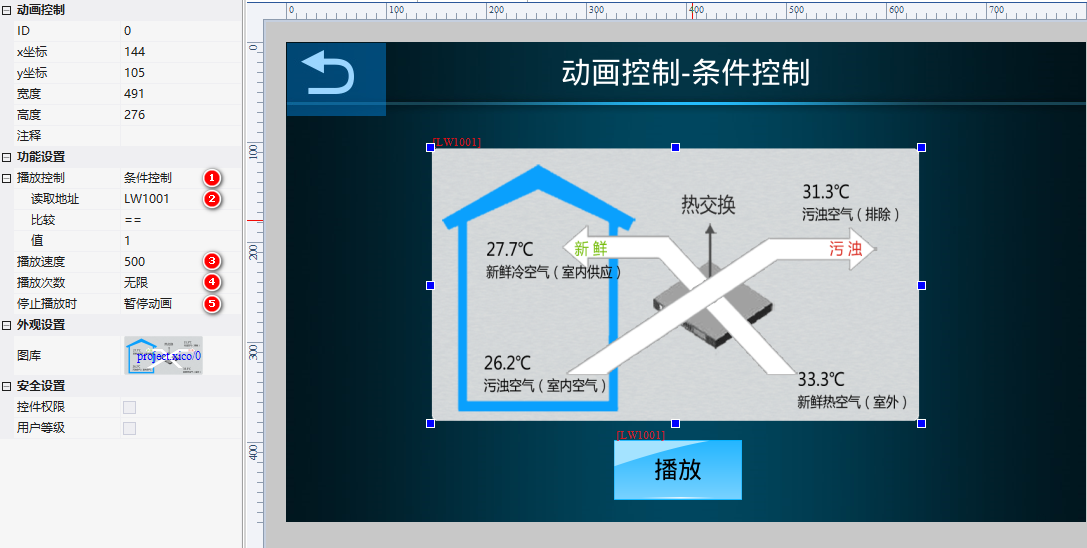

播放控制=条件控制，读取 LW1001 == 1 时播，速度 500ms 无限次。配一个位状态指示灯（切换开关）控制 LW1001：点开=1 播放，点关=0 停止（暂停动画）。

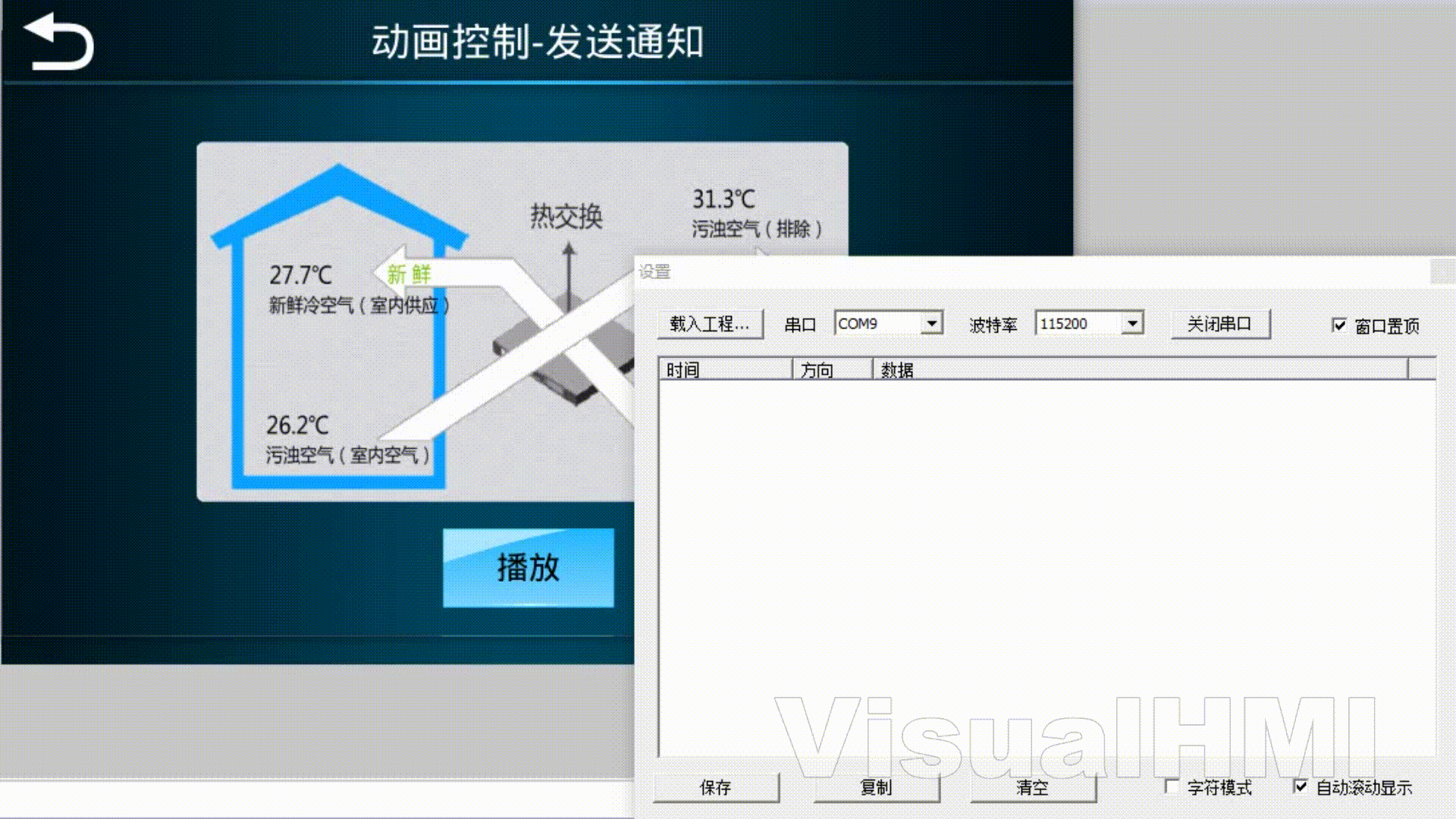

2.3 播完发通知

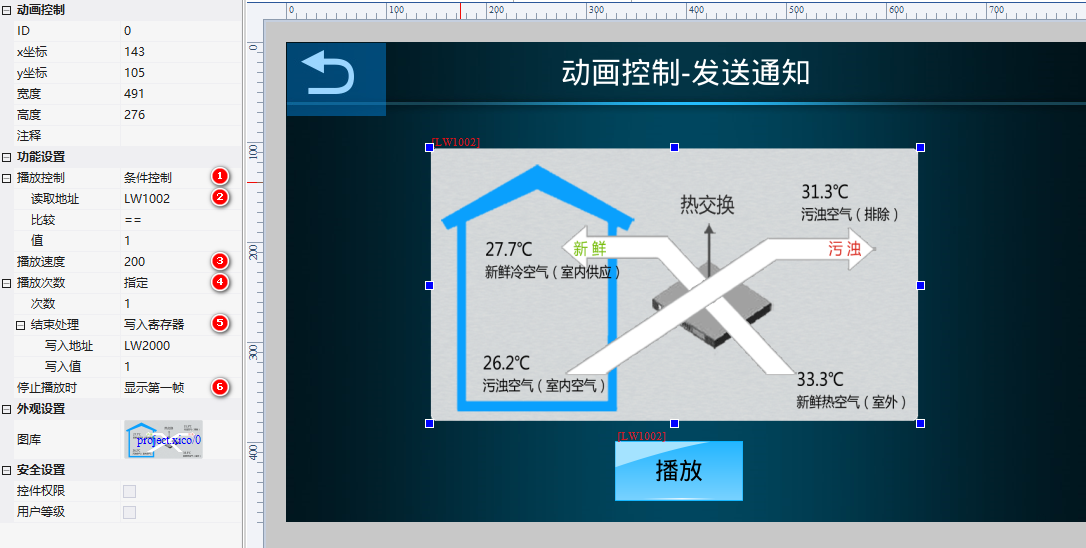

播放控制=条件控制（LW1002==1），指定次数 1 次，结束处理=写入寄存器：LW2000 写 1。动画播完写 LW2000 通知 PLC。
2.4 播完切画面

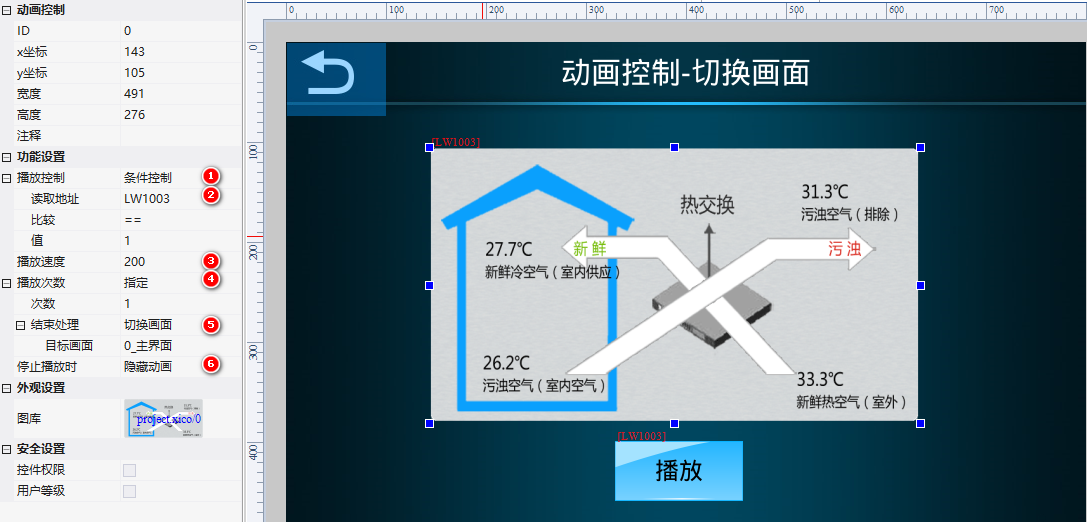

播放控制=条件控制（LW1003==1），1 次后切换画面到主画面，停止时隐藏动画。适合开机动画。
扩展用法：需要动态改 GIF 播放速度时，Lua 调
wgt_set_param(screen, control, 0x33, value)——0x33 固定表示 GIF 速度，value 单位 ms（100=100ms 一帧）。前提是 GIF 控件 ID 不为 0。整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「动画控件」，版权归大彩科技所有。
