应用概述

GC-500是一款高效的RS-485通讯转换器模块。它的核心功能是转换一个或多个从站的通讯参数,如波特率、校验位和停止位。此外,它还可以调整从站地址和寄存器地址,为解决RS485总线中可能出现的地址冲突或参数不匹配的问题提供了方案。

为增强稳定性,GC-500在主站接口与从站接口间加入了光电隔离技术,确保主站设备免受外部干扰。同时,其电路设计包含15KV ESD保护与5KA的雷击浪涌保护,大大减少了雷击和静电带来的损害风险。

另外,该模块的每个通信接口均配备了指示灯,让用户能直观地了解各通信口的运行状态。值得一提的是,GC-500确保了主站与从站接口之间的数据透明传输,使得数据交换更为流畅和高效。

典型应用场景

需要转换一个或多个RS485从站的波特率
需要转换一个或多个RS485从站的校验位
需要转换一个或多个RS485从站的停止位
需要转换一个或多个Modbus-RTU从站的站地址
需要转换一个或多个Modbus-RTU从站的寄存器地址

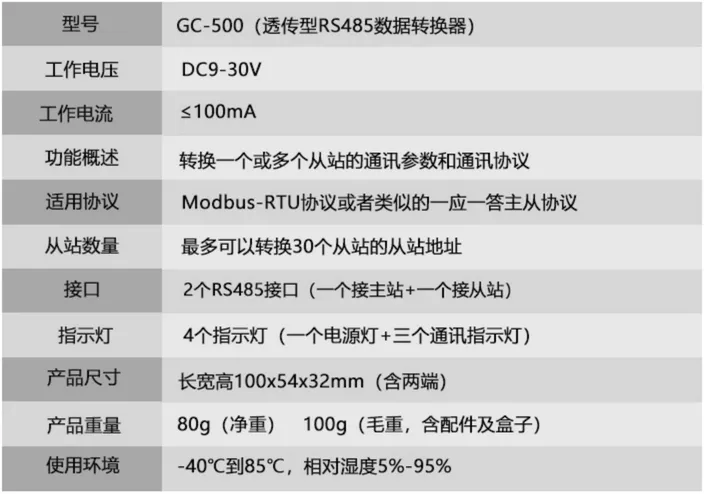

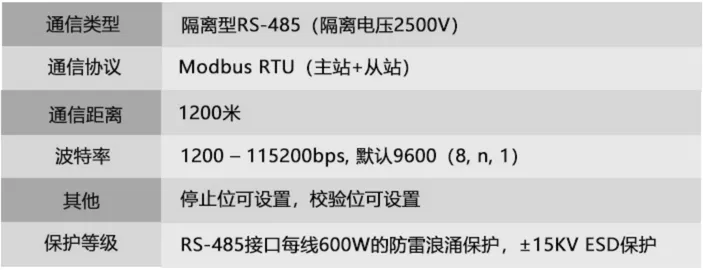

模块参数

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图1

通讯参数

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图3

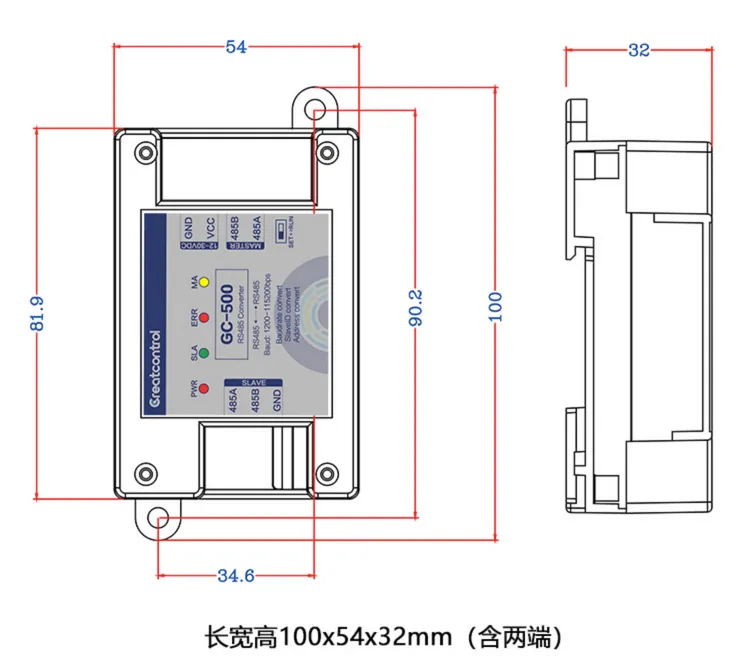

产品尺寸

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图5

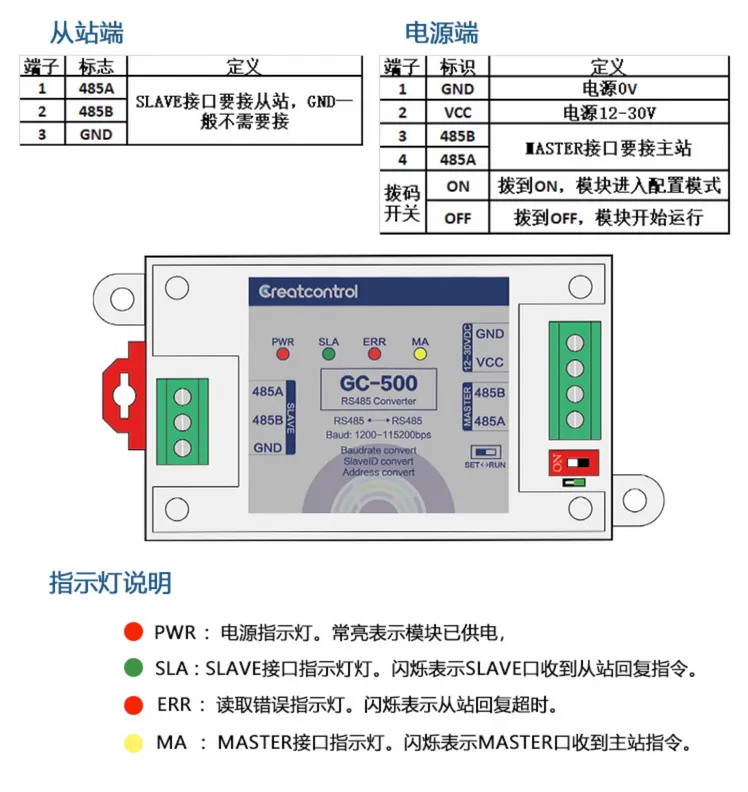

接口定义

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图7

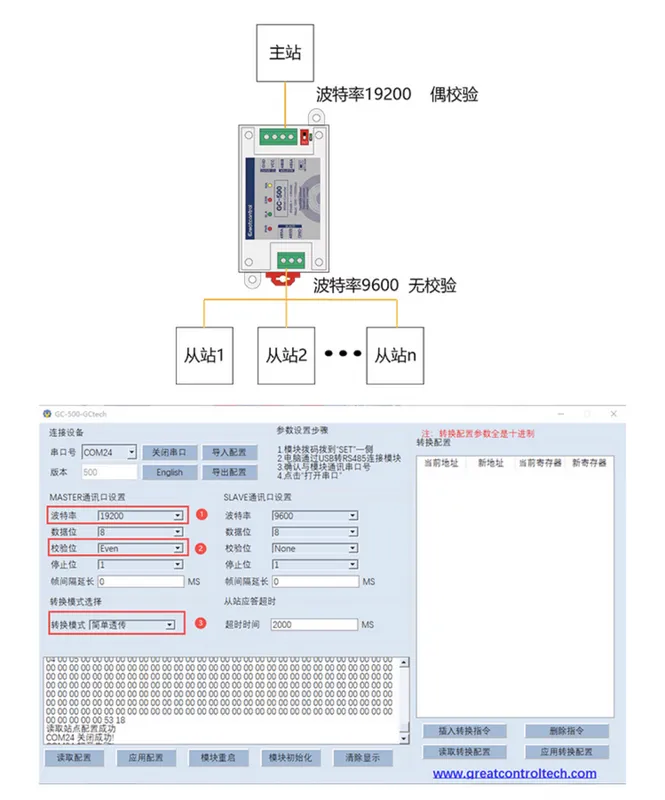

应用1 多个从站转波特率

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图9

按上图所示接线和配置参数,模块可以转换多个从站的波特率和校验位。
如图,从站原本的波特率是9600无校验,经过模块后转换成19200偶校验。

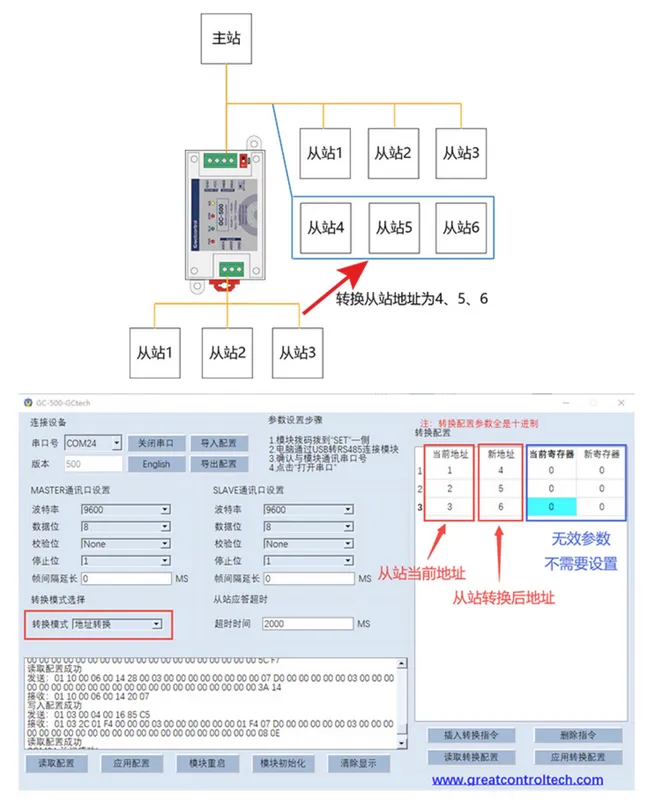

应用二 多个从站转地址

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图11

按上图所示接线和配置参数,模块可以把从站地址1、2、3分别转换成从站地址4、5、6;再并联到已经接了从站地址1、2、3的总线里,避免了地址冲突问题。
“地址转换“模式只适用于Modbus-RTU协议。最多可以转30个从站地址。

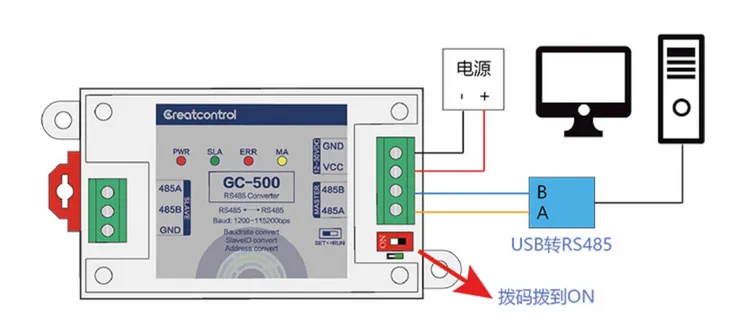

参数配置说明

1.给模块供电
2.电脑通过USB转485模块连接模块的MASTER接口
3.模块上拨码开关拨到“ON”的位置进入“参数设置”模式
4.进入配置模式,拨码边上的指示灯会点亮

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图13

参数配置说明

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图15

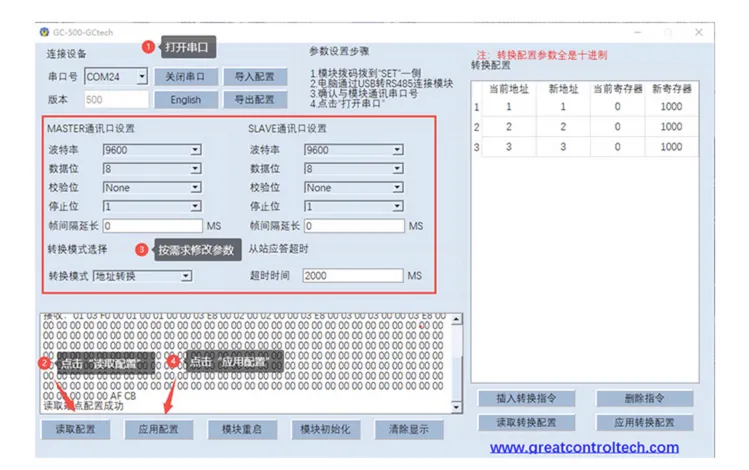

如图是配置软件的界面,左边参数是模块2个口的通讯参数右边方框内是地址转换配置列表

通讯参数配置:

STEP1:选择模块对应的串口号,并且点击”打开串口按钮
STEP2:先点击“读取配置”按钮获取模块参数,并在此基础修改
STEP3:选择好各参数
STEP4:点击”应用配置”按钮,模块参数修改并立即生效

转换配置:

STEP1:点击“读取转换配置”
STEP2:根据需要填入转换配置指令
STEP3:点击”应用转换配置

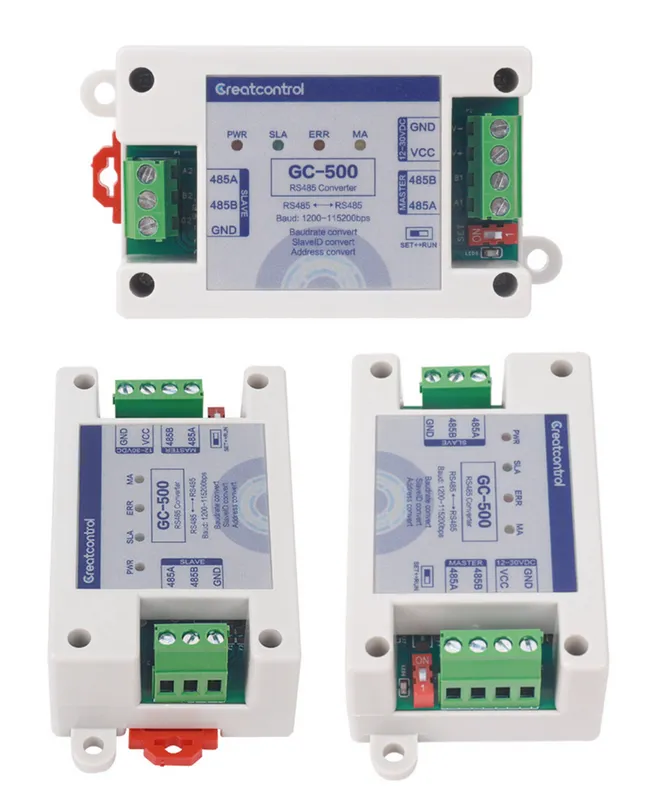

多角度照片

Modbus通讯转换器-转换从站地址、寄存器地址、波特率等插图17
