一、连接产品

1RS485 RS232 连接

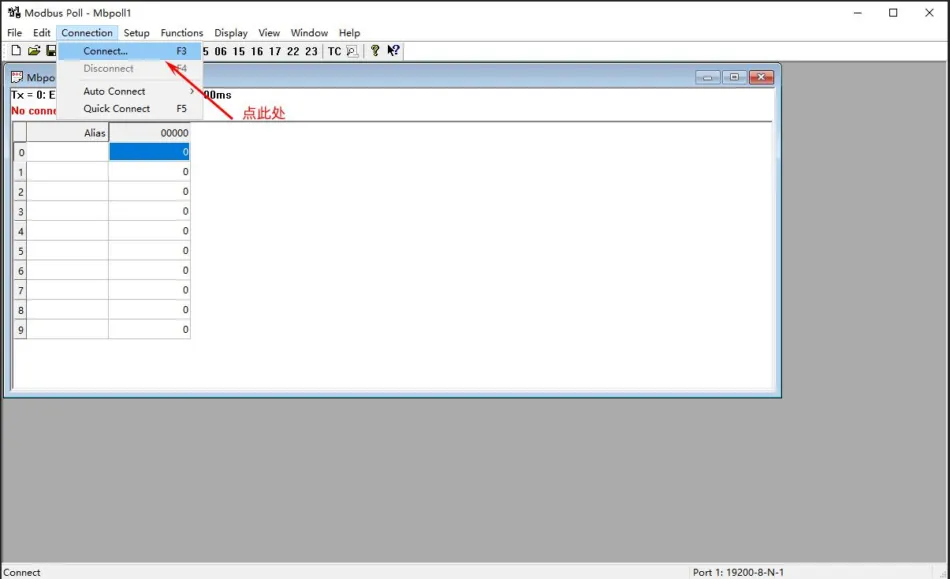

A.打开软件,点 Connection→Connect..菜单

Modbus Poll调试助手使用方法(中文注释版)插图1

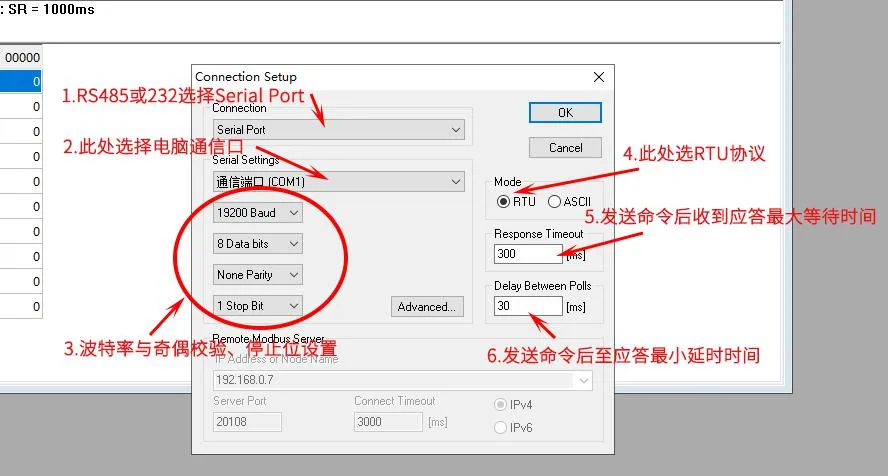

B. 弹出连接设置窗口

Modbus Poll调试助手使用方法(中文注释版)插图3

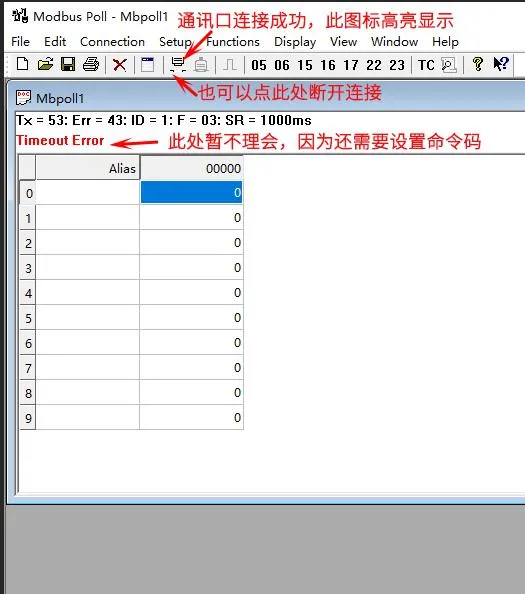

C. 设置完成后,一般会显示连接成功。

Modbus Poll调试助手使用方法(中文注释版)插图5

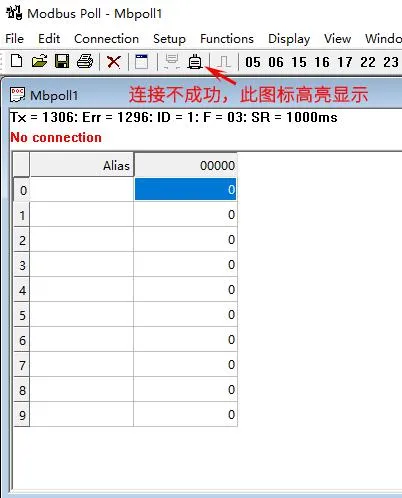

D.如果设置有误,比如串口被其它程序占用,则会显不连接不成功

Modbus Poll调试助手使用方法(中文注释版)插图7

2.网口连接

网口连接需要设 IP 地址,还有远程端口,才能正常连接

A.先用

Modbus Poll调试助手使用方法(中文注释版)插图9

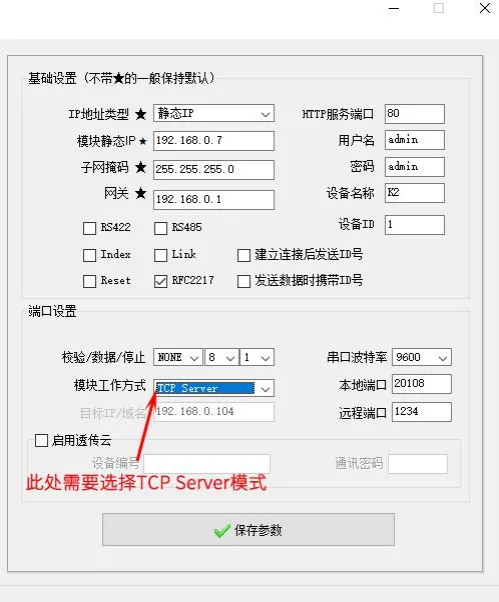

此软件读取产品的网口参数,读取与设置方法,见《IO 口模块 Modbus-TCP 协议说明》。用 Modbus-Poll 设试产品,需要把产品的网口设成 TCP Server 模式;

Modbus Poll调试助手使用方法(中文注释版)插图11

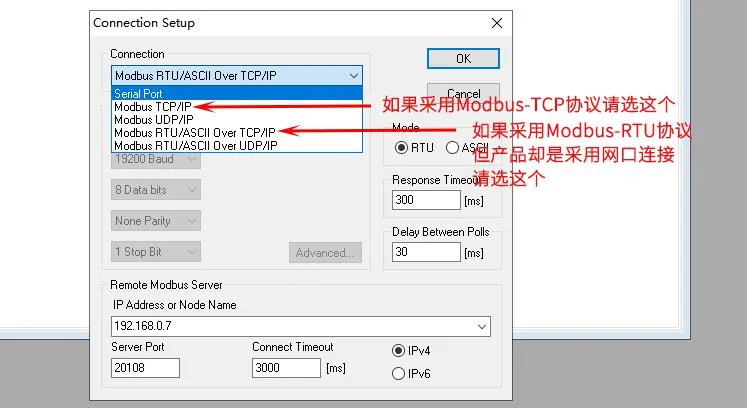

B. 打开软件,点 Connection→Connect..菜单,弹出通讯口设置。

注意:采用网口连接时可以用 Modbus-TCP 或 Modbus-RTU 两种协议,它们在通讯

口选择时有所不同。

Modbus Poll调试助手使用方法(中文注释版)插图13

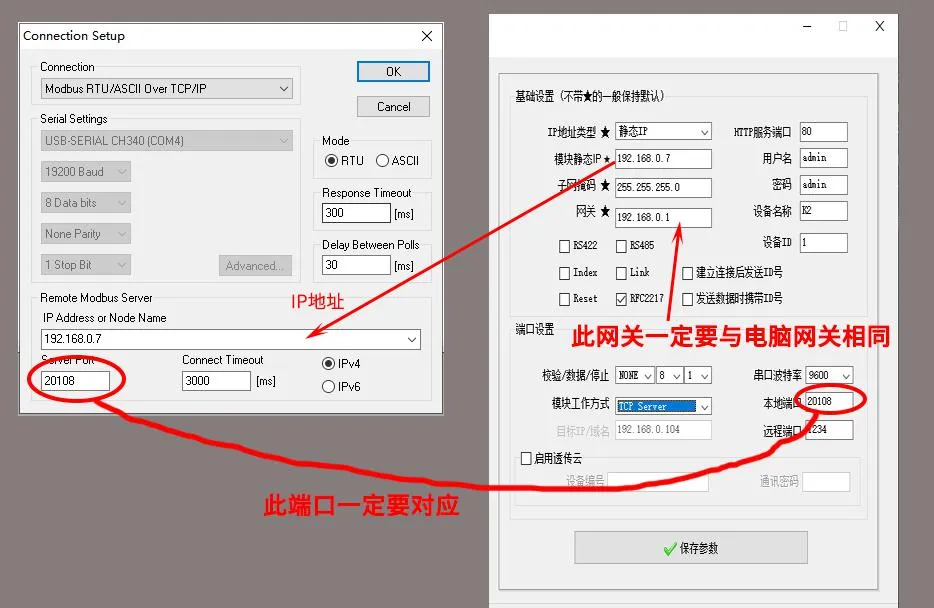

C. 网口设置

Modbus Poll调试助手使用方法(中文注释版)插图15

D.设置好后,如果正确,则会显示连接成功。

二、读取命令设置

Modbus 命令 01、02、03、04 等读取类的功能码可以通过 Modbus Poll 循环发送,并

验证命令是否正确或数字量与模拟量等数据刷新显示。

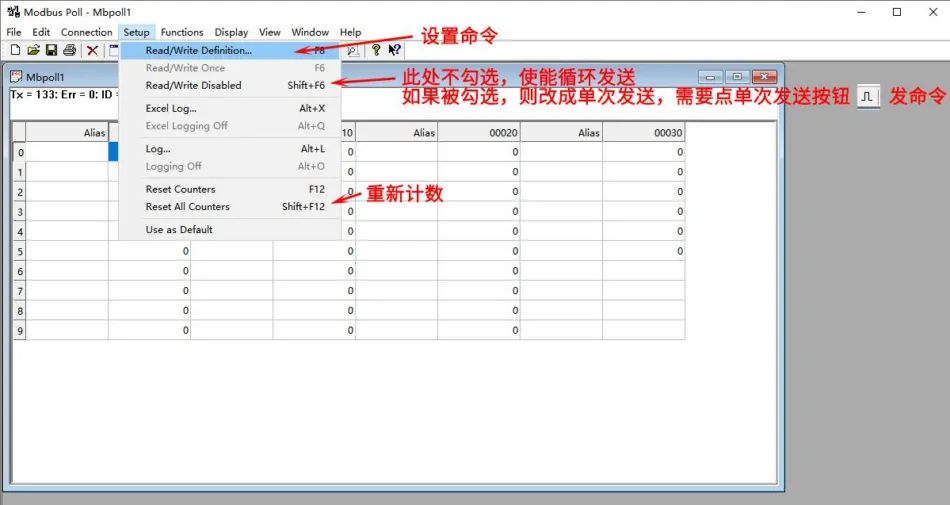

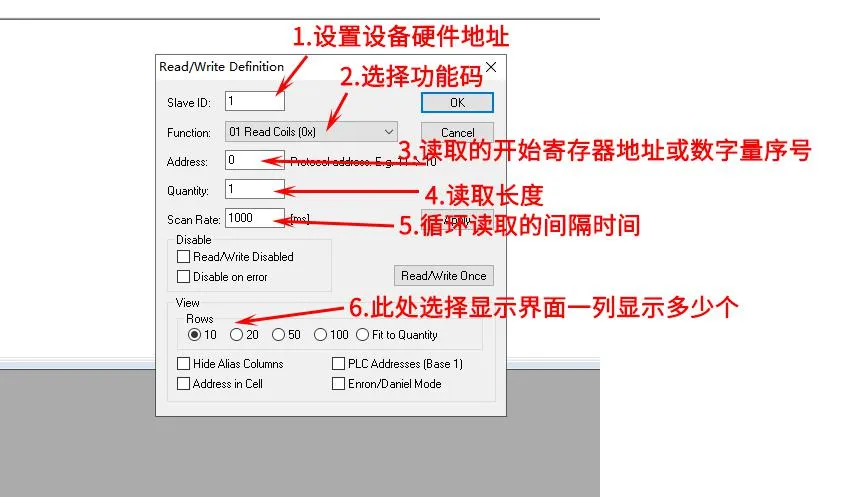

A. 点菜单 setup→Read/Write Dfinition..进入设置界面

Modbus Poll调试助手使用方法(中文注释版)插图17
Modbus Poll调试助手使用方法(中文注释版)插图19

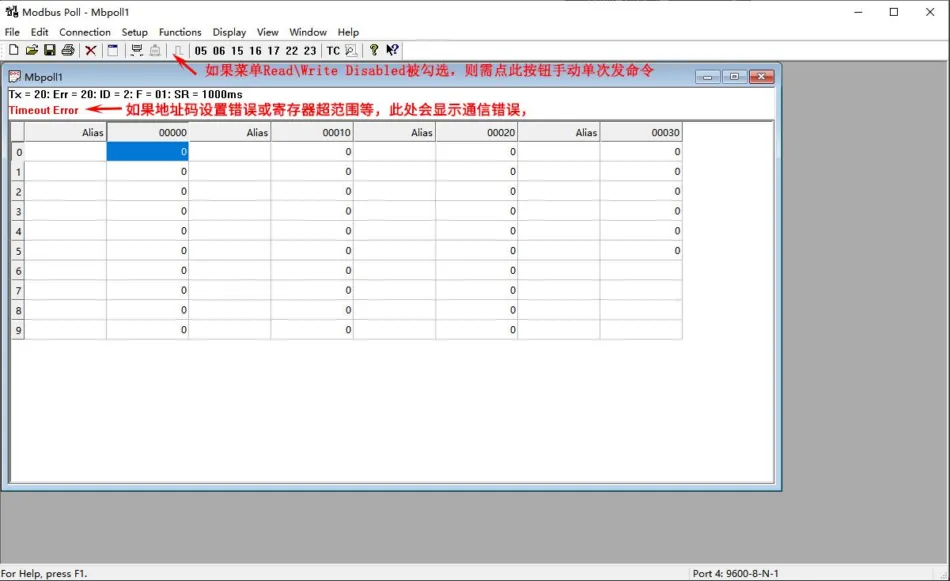

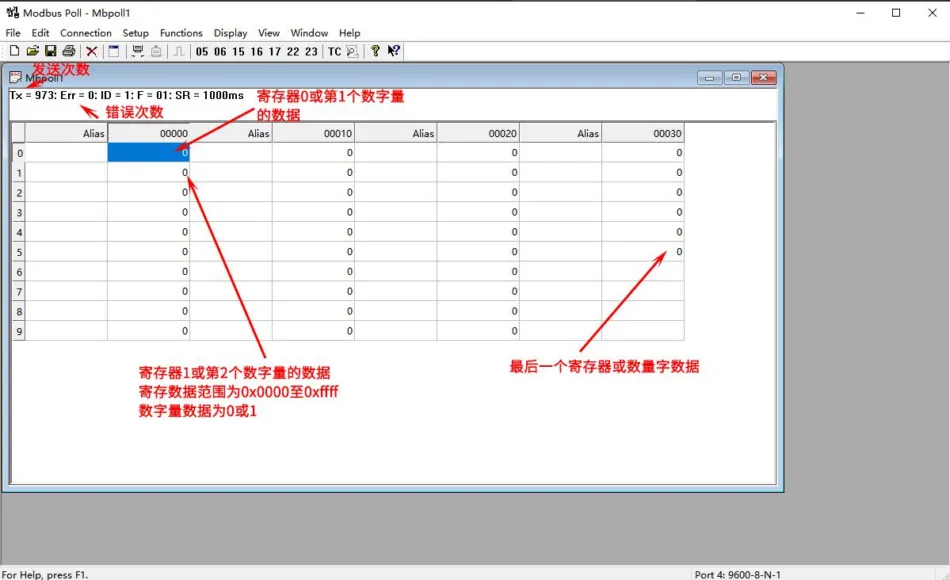

B. 设置好后,如果没有错,就可正常显示了。

Modbus Poll调试助手使用方法(中文注释版)插图21
Modbus Poll调试助手使用方法(中文注释版)插图23

三、改写与控制命令

Modbus 命令 05、06、15、16 等改写或控制类的功能码可以通过 Modbus Poll 显示界

面工具栏单次手动发送命令(也可以按第二节所讲的设成循环发送,但不常用)。

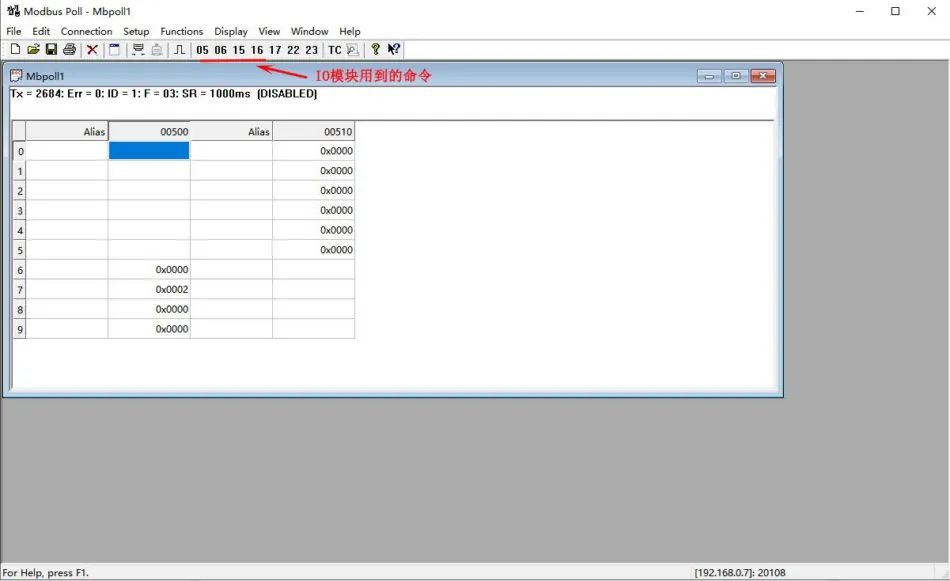

A. 工具栏点击命令按钮,弹出命令设置

Modbus Poll调试助手使用方法(中文注释版)插图25

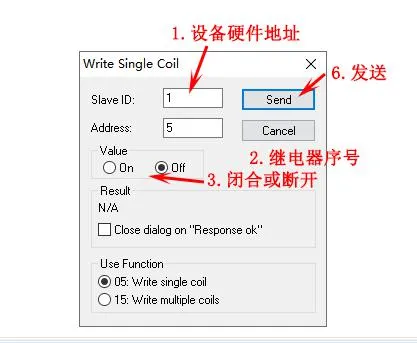

B. 05 功能码设置

Modbus Poll调试助手使用方法(中文注释版)插图27

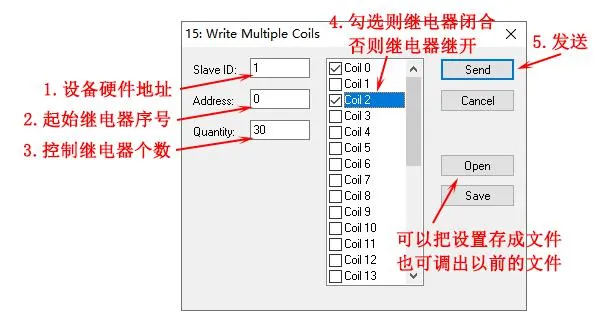

C. 15 功能码设置

Modbus Poll调试助手使用方法(中文注释版)插图29

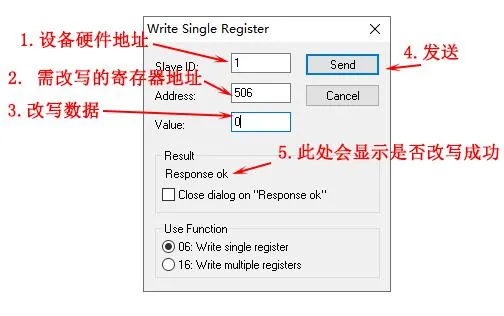

D. 06 功能码设置

Modbus Poll调试助手使用方法(中文注释版)插图31

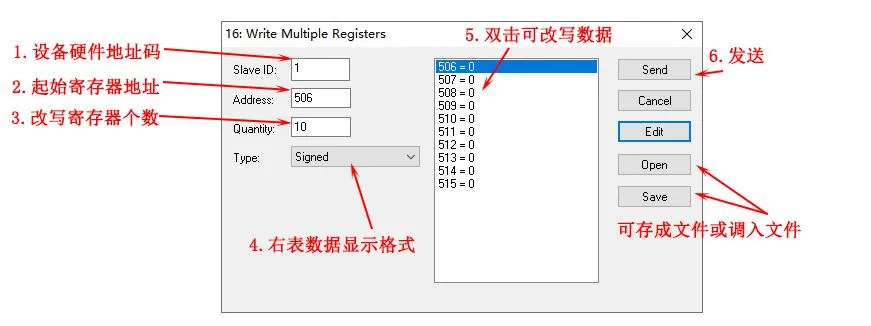

E. 16 功能码设置

Modbus Poll调试助手使用方法(中文注释版)插图33
