在工业自动化领域,Modbus通信协议是一种常见的选择,但有时会出现通信问题。本文将介绍一些渐进式步骤,以帮助您排查和解决Modbus通信问题。

1:确认从站是否支持Modbus

首先,确保每个从站都真正支持Modbus协议。有时,设备具备Modbus连接器,但却没有可用的硬件或固件支持。因此,在问题排查的第一步,您需要验证每个从站是否具备硬件和固件支持,并且已启用Modbus功能。

2:选择协议 -Modbus RTU还是Modbus ASCII?

Modbus协议有两种常见的变种:RTU和ASCII。RTU使用8位数据字,而ASCII使用7位数据字。确保您的设备使用的是正确的协议,这将对通信成功与否产生重要影响。

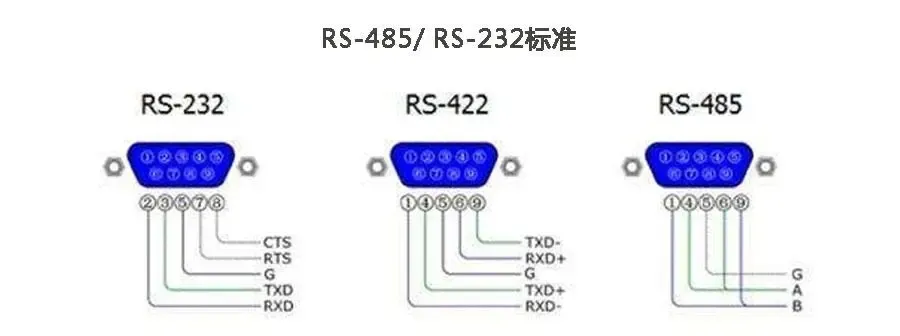

3:通信硬件层

根据通信硬件的不同,可能会出现不同的问题。例如,RS-232是点对点通信,而RS-485是多点通信。如果您要与多个从站通信,确保使用了适合的通信硬件,否则通信将无法正常进行。

渐进式解决Modbus通信问题的方法插图1

4:逐步添加从站

如果您使用多个Modbus从站,强烈建议首先只连接到单个从站,确保与该从站的通信正常运行,然后再逐步添加其他从站。这样,您可以逐步排除问题,确保通信正常。

5:检查485驱动器连接

确保正确连接了2线RS-485的A/B驱动线。不同制造商可能会将(+)/(-)或A/B数据线标记不同,因此可能需要交换A/B驱动线。

6:选择正确的从站地址

从站在未被主站寻址时会保持沉默。如果主站没有寻址特定从站,您将无法从该从站获得响应。确保不使用从站地址00,因为这是广播消息,没有从站会响应。

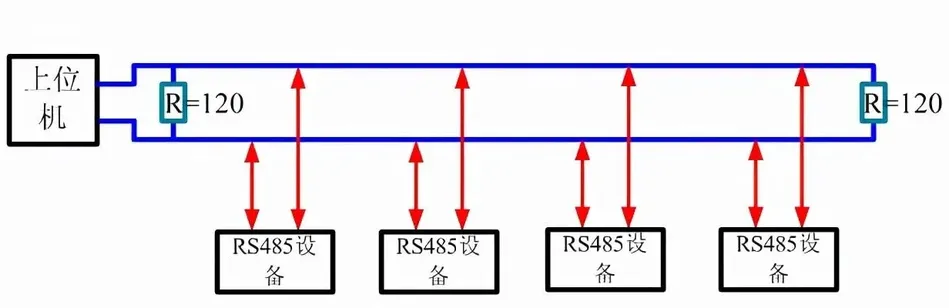

7:终端电阻

在现场安装时,通常需要使用终端电阻,但在测试台上使用1米长的电缆时,可以不使用终端电阻。

渐进式解决Modbus通信问题的方法插图3

8:主站轮询

在尝试写入数据之前,强烈建议先尝试读取已知(非零)值。同时,将主站的超时时间设置至少为1秒,因为某些从站处理器可能不会立即响应查询。

通过采用这种渐进式的问题排查方法,您可以更有效地解决Modbus通信问题,确保工业自动化系统的顺畅运行。希望这些建议能够帮助您成功解决任何可能出现的通信问题。
