Modbus是一种串行通信协议,是Modicon公司(现在的施耐德电气)于1979年为使用可编程逻辑控制(PLC)通信而发表的。现在的Modbus协议已经成为工业领域通信协议的业界标准,并且是工业电子设备之间常用的连接方式。

Modbus协议能够成为工业领域应用最广泛的协议,它必须具备以下几个特点:

1、免费:这个是最大的前提,任何产品都是一样,只有通过免费才能获取到前期最大的使用量。

2、简单:Modbus协议帧格式简单紧凑,用户容易理解,厂商容易集成。

3、接口:Modbus协议只是一种规约,属于应用层的协议,因此不仅可以应用在串口(485/232/422),也可以在以太网、光纤、蓝牙、无线上传输。

存储区分类

我一般介绍Modbus协议的时候,喜欢站在Modbus规约制定者的角度,结合一些事物来对比说明,这样对很多人来说,可能会更加容易理解。

假设没有Modbus协议,我们想要制定一个协议,我们首先要明确,协议的目的是为了数据传输,因此,为了更好地存储不同的数据类型,我们会将布尔和非布尔的数据分开存储,因此,就有了线圈和寄存器的概念。

线圈和寄存器,这个经常被很多人诟病,认为不应该这么翻译,感觉不容易理解。从电气角度来看,在电气控制回路中,一般都是靠接触器或中间继电器来实现控制,接触器或中继最终靠的是线圈的得电和失电来控制触点闭合和断开,因此用线圈表示布尔量;而寄存器在计算机中,就是用来存储数据的,因此非布尔的数据放在寄存器里。

这个可以跟PLC的存储区来进行对比,西门子的I/Q/M都是线圈,V/T/C/DB都是寄存器,三菱的X/Y都是线圈,D/W/H都是寄存器,欧姆龙的CIO是线圈,D/W/H是寄存器。

以西门子为例,虽然I和Q都表示线圈,但是他们的分工是不同的,I表示输入,Q表示输出,输入意味着该存储区里的值必须由外部设备接入,是只读的,输出表示输出结果给外部设备,是可读可写的。

因此,Modbus的线圈和寄存器应该也按照只读、读写来进一步细分,因此这就形成了Modbus的存储区,如下表所示:

存储区代号

然而,上面表格里的存储区名称是一个全称,开发和使用中使用全称会比较麻烦,因此需要给他们取个别名,就像西门子的I/Q/M一样,这些都是西门子给存储区取的一个代号,所以Modbus也要给这些存储区取一个代号,干脆直接用数字吧,于是,就有了下面的规定:

这个其实就跟我们的姓名和小名一样,姓名是正式场合使用,日常场合,我们一般可以使用小名。

存储区范围

无论是什么存储区,都会有一个范围的限制,就像西门子的M区可能最大到8192,三菱的X区最大到2048,Modbus的每个存储区也应该规定一个范围,不能无限制使用。

Modbus是这么规定的,每个存储区的最大范围是65536,这个范围是很大的。

我们再以三菱的X区为例,如果最大范围是2048,那么意味着我们只能访问X0-X2047这些地址,我们这里说的X0、X2047,就是我们常说的PLC地址,那么这个地址是怎么组成的呢?它是由存储区编号加上一个地址索引组成,我们把这样的PLC地址,理解为绝对地址,后面的地址索引,理解为相对地址。

所谓绝对地址,就是我们仅仅通过一个地址名称,就能知道是什么存储区的第几个数据,而这个第几个,就是我们说的相对地址,因此绝对地址是唯一的,相对地址,每个存储区都有。

那么对于Modbus来说,我们的绝对地址和相对地址是怎么样的呢?

我们仍然遵从公式:绝对地址=区号+相对地址。

但是也会有一些不一样的地方,以保持型寄存器为例,第一个绝对地址是400001,这个地方不是400000,这个是由Modbus规约决定的,其它存储区也是类似的。

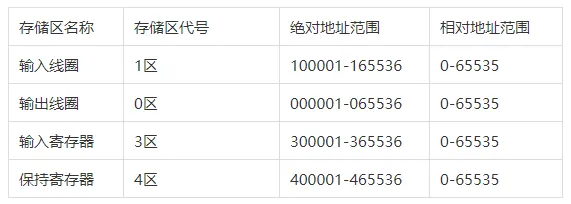

因此,Modbus存储区范围如下图所示:

Modbus协议简述插图1

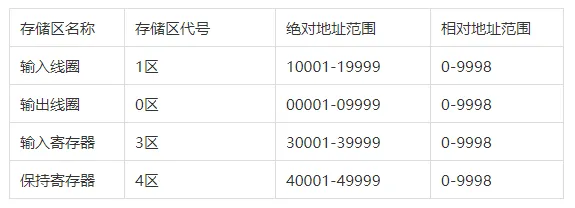

正如上文所说,65536这个范围是很大的,但在实际使用中,我们一般用不了这么多地址,一般情况下,10000以内就已经足够我们使用了,因此,为了方便起见,我们有一种短的地址模型,如下图所示:

Modbus协议简述插图3

功能码

功能码这个概念,我们可以这么去理解,先回到我们的初衷,协议的目的是为了数据传输,也就是为了读取数据和写入数据,我们已经确定好4个存储区,存储不同的数据类型,那么接下来我们就要对这些存储区进行读写,那么可能会产生很多种不同的行为,比如读取输入线圈存储区、读取输出线圈存储区,这就是两种不同的行为,同样的,如果用读取输入线圈存储区、读取输出线圈存储区,会比较麻烦,那么我们干脆给每种形成指定一个代号,那么这种代号就是功能码。

我们再来探讨一下,究竟有多少种不同的行为呢?

读取和写入是2种行为,存储区有4个,但是我们知道输入线圈和输入寄存器是只读的,因此不能进行写入,除去这2种的话,应该会产生6种不同的行为,如下图所示:

然而,Modbus规约将写入输出线圈和写入保持寄存器这2种行为,又进一步做了细分,包括写入单个和写入多个,因此原来的6种行为就变成了8种行为,同时给每种行为设置一个代号,就形成了下图所示的功能码列表:

Modbus规约中的功能码其实不止这8个,还有一些功能码是用于诊断或异常码,但是一般很少使用,这8种功能码是最主要的核心功能码。

协议分类

Modbus严格来说,是一个标准化的规约,而不是一个具体协议。我们常说的设备A和设备B之间通过Modbus协议来通信,这句话其实是不严谨的。

Modbus规约上有三种不同的协议,分别是ModbusRtu、ModbusAscii、ModbusTcp。

一般来说,ModbusRtu和ModbusAscii是运行在串口上的协议,ModbusTcp是运行是以太网上的协议,但是这并非绝对的,我们也可以将ModbusRtu、ModbusAscii运行在以太网或光纤上使用,同样的,在串口网络里,我们也可以使用ModbusTcp的协议,因为协议只是一种规范,并不限制通信介质。

报文格式

前面我们说了Modbus有三种不同的协议,分别是ModbusRtu、ModbusAscii、ModbusTcp,那么这三种协议的报文格式也是不同的,下面分别对这三种协议的报文格式进行说明:

ModbusRtu的报文格式如下:

第一部分:从站地址,占1个字节

第二部分:功能码,占1个字节

第三部分:数据部分,占N个字节

第四部分:校验部分,CRC校验,占2个字节

2. ModbusAscii的报文格式如下:

第一部分:开始字符(:)

第二部分:从站地址,占2个字节

第三部分:功能码,占2个字节

第四部分:数据部分,占N个字节

第五部分:校验部分,LRC校验,占2个字节

第六部分:结束字符(CR LF)

3. ModbusTcp的报文格式如下:

第一部分:事务处理标识符,占2个字节

第二部分:协议标识符,占2个字节

第三部分:长度,占2个字节

第四部分:单元标识符,占1个字节

第五部分:功能码,占1个字节

第六部分:数据部分,占N个字节

调试软件

Modbus学习成本很低,因为协议是公开免费的,我们可以直接获取到《Modbus中文协议文档》。

同时,也有很多调试软件可以进行仿真调试,因此我们可以在不购买任何硬件的情况下,就把Modbus协议学好。

【协议文档和调试软件】可以联系助教老师获取

Modbus 学习必须要配合相关的调试软件,可以达到事半功倍的效果,Modbus

学习必备的三大神器分别是 ModbusPoll、ModbusSlave 及 VSPD,ModbusPoll 软件主要用于仿真 Modbus主站或 Modbus 客户端,ModbusSlave 软件主要用于仿真 Modbus 从站或 Modbus 服务器,而 VSPD 全称 Configure Virtual Serial Port Driver,是用来给电脑创建虚拟串口使用的。

即使我们想要结合硬件,支持Modbus协议的设备也有很多,各种品牌PLC、各种品牌的仪表、各种温湿度传感器、流量计等都可以很好地支持Modbus协议。
