动态按钮是带视觉滑动反馈的开关控件：点击翻转 ON/OFF，滑块从左往右（或反向）滑动，模拟物理开关。设备启停、使能/禁用这类「开关感」很强的操作用它最直观。
1. 属性介绍
1.1 功能设置
| 属性 | 说明 |
|---|---|
| 读写地址 | 绑定的寄存器地址 |
| 圆圈 | 滑块圆圈的颜色 |
| 未选时 | 关闭状态的颜色 |
| 选中时 | 打开状态的颜色 |
| 禁止时 | 权限不足且禁止触控时显示的颜色 |
2. 应用案例

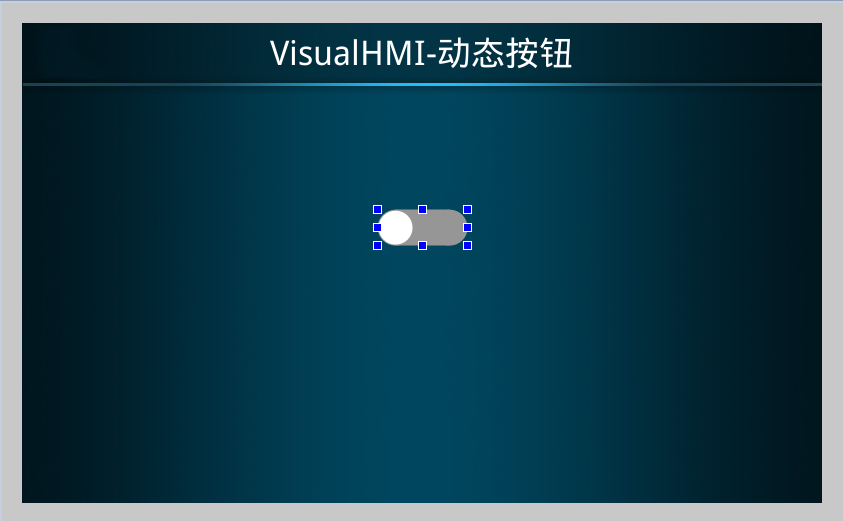

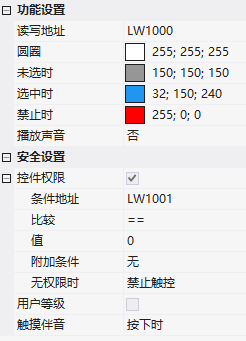

画面添加动态按钮，读写地址 LW1000；圆圈白(255;255;255)、未选灰(150;150;150)、选中蓝(32;150;240)、禁止红(255;0;0)；权限控制：LW1001=0 时禁止触控。
运行：点击 0→1，滑块从左往右滑动变蓝；PLC 改寄存器同样有动态效果。权限不足时按钮红色禁止触控，但指令设置的状态仍会动态显示。
动态按钮的「禁止色」是权限联动的：不满足权限条件时按钮变红且禁触，但寄存器值变化带来的滑块动画仍然显示——别把「按钮变红」当成故障，那是权限提示。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「动态按钮」，版权归大彩科技所有。
