数值控件是 HMI 里最核心的输入/显示控件：显示寄存器数值、弹键盘输入、工程量换算、越限告警。这篇把数据类型、缩放、范围限制、警示色、密码显示讲透。
1. 核心能力
- 数据类型：UINT16/UINT32/UINT64、INT16/INT32/INT64、FLOAT(32位IEEE754)/DOUBLE(64位)
- 输入与显示：屏幕键盘直接改值；线性缩放 y=ax+b 做工程量转换；无效值处理（0 时可显示空白/—）
- 越限告警：数值超出范围自动变色/闪烁，支持多级阈值（警告区/报警区）
2. 功能设置

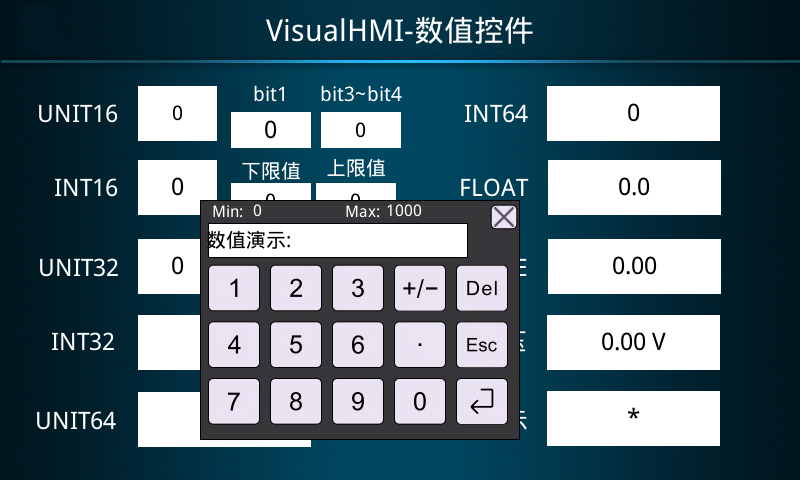

2.1 输入与键盘
| 属性 | 说明 |
|---|---|
| 启用输入 | 是否可以通过键盘输入 |
| 键盘类型/画面 | 弹出键盘；键盘所在画面 |
| 键盘位置 | 元件上/下/左/右侧、屏幕上/下/左/右边、居中、自定义坐标 |
| 键盘初始值 | 键盘是否有初始值 |
| 提示信息 | 关联文字标签，键盘画面控件关联 $SysKBTipInfo 即可显示提示 |
2.2 地址与数据类型
- 读取地址 / 写入地址：可相同（读写同一地址）或不同（读A写B）
- 整数位数：整数部分个数，可前补零

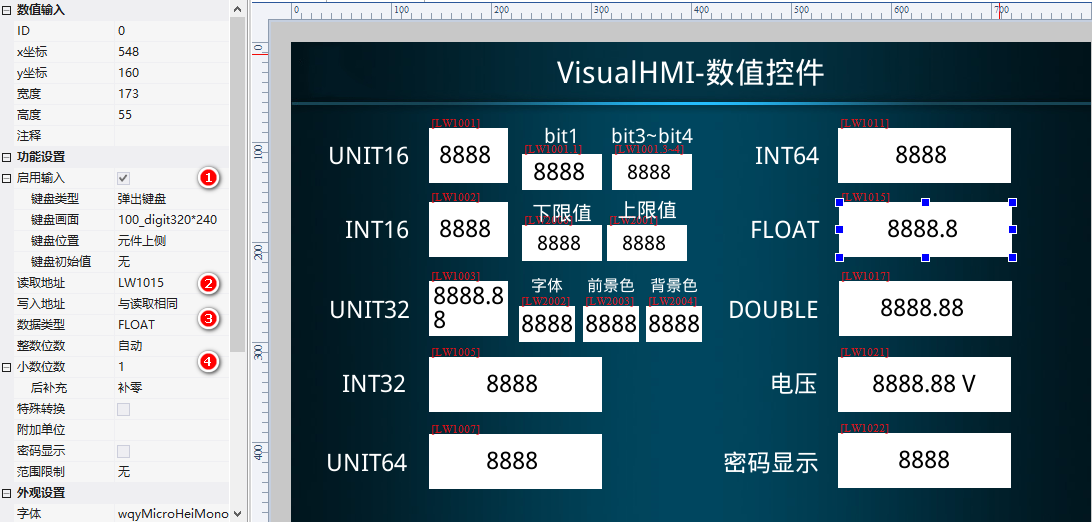

- 小数位数：整数类型用于表达小数（原值 1234 设 2 位小数显示 12.34）；浮点类型保留小数位（123.4 设 1 位显示 123.4）
- 特殊转换：实际值 = 原值×缩放 + 偏移
- 附加单位：值后加单位，最多 4 字节，可无空格紧凑显示
- 密码显示：数字以 * 显示

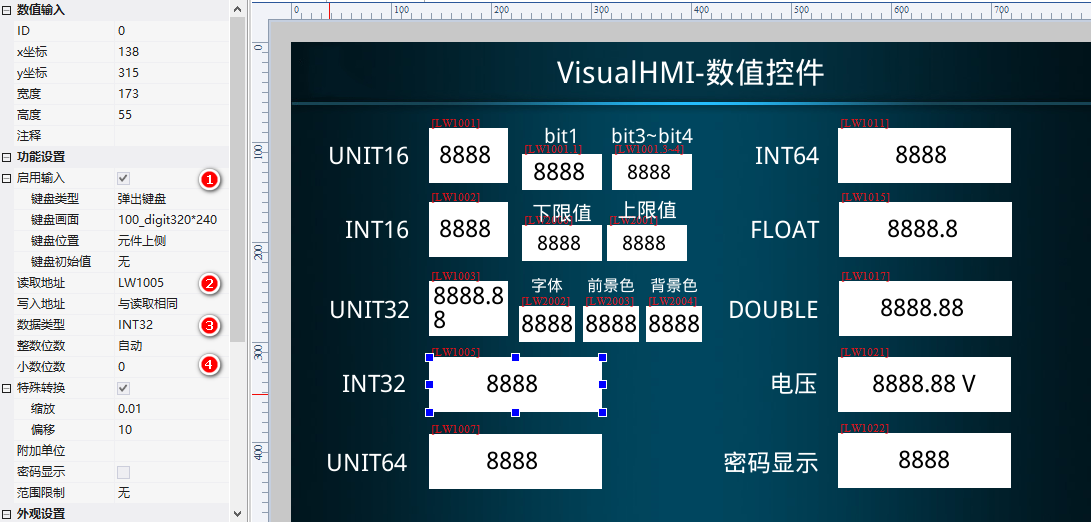

⚠️ 特殊转换只设缩放（如 0.01）不设小数位数时，显示会四舍五入成整数——原值 456 缩放后 4.56 显示成 5。要显示小数必须同时配「小数位数」为 2，才显示 4.56。缩小倍数务必搭配小数位数用。
2.3 范围限制与警示色
| 属性 | 说明 |
|---|---|
| 范围限制 | 无 / 固定范围（下限值+上限值）/ 可变范围（下限地址+上限地址，运行时动态改） |
| 警示色 | 颜色用于文字或背景；下限颜色/闪烁（数值<下限）；上限颜色/闪烁（数值>上限） |
| 越界数值显示 | 正常显示 / #### / * / —- / 空白 |
| 键盘输入越界 | 禁止设置 / 设为边界值 / 取消设置 |

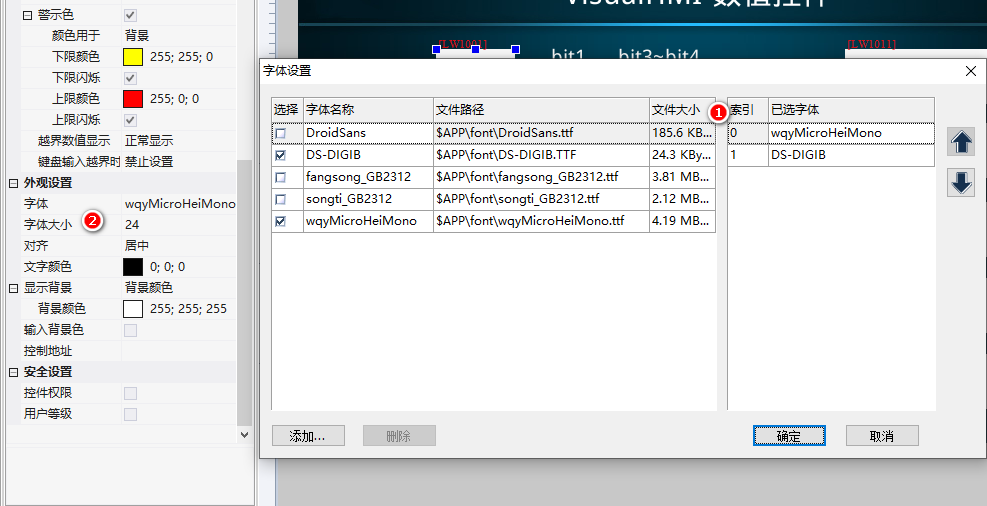

2.4 控制地址（运行时动态改样式）
通过连续地址动态设置字体、前景色、背景色：
- 控制地址+0（如 LW1000）：高8位=字体编号，低8位=字体大小
- 控制地址+1（LW1001）：前景色，16位 RGB565
- 控制地址+2（LW1002）：背景色，16位 RGB565
3. 应用案例

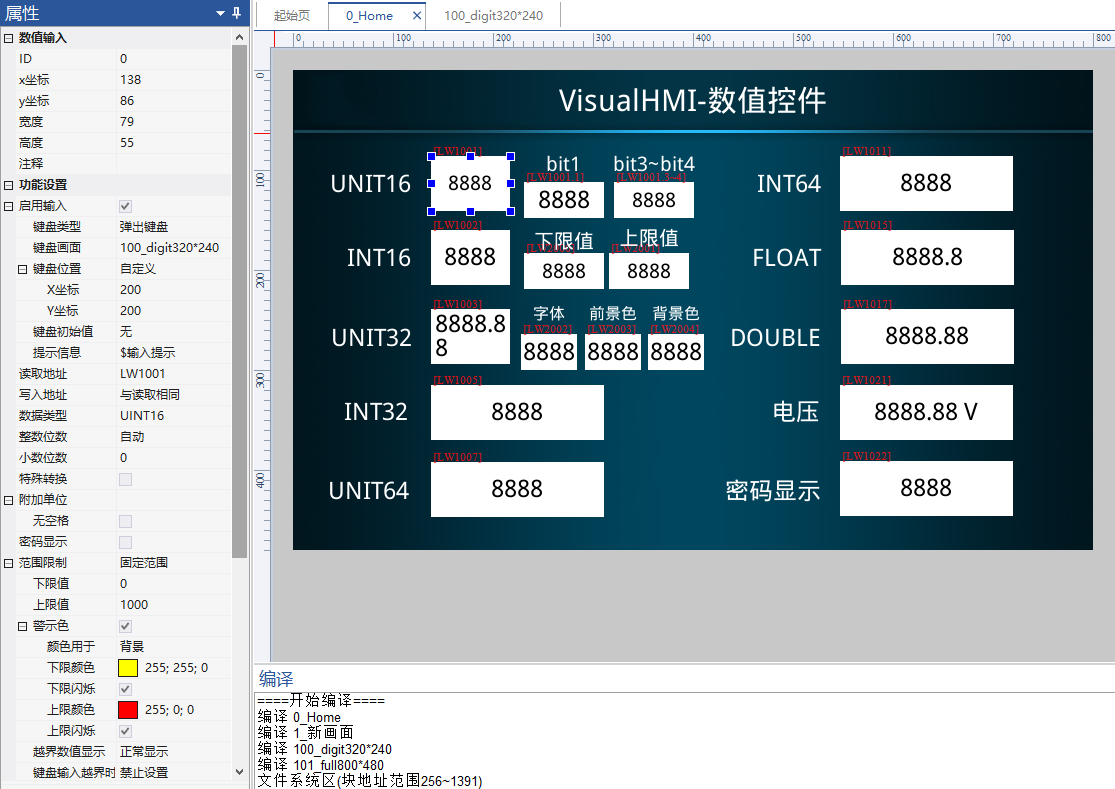

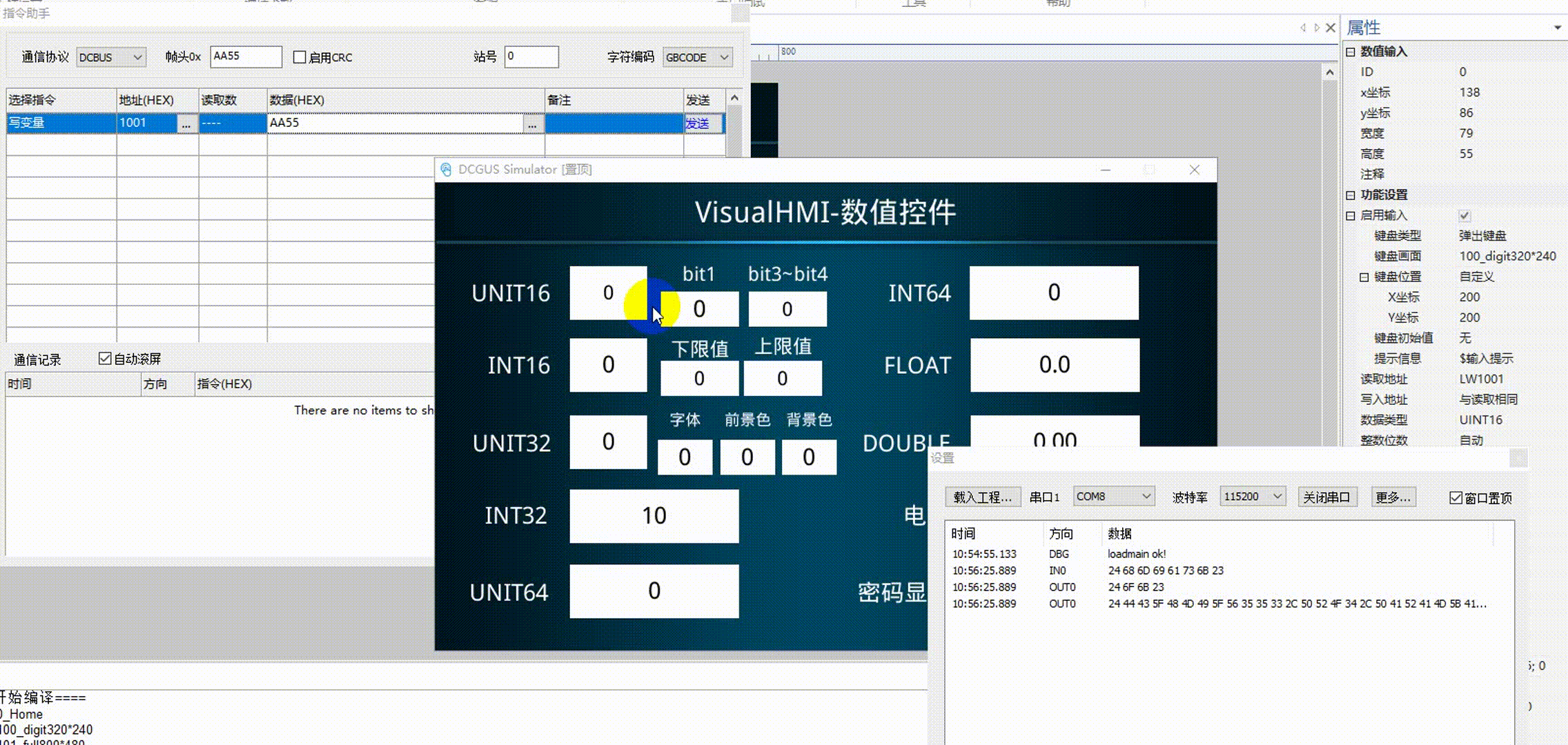

3.1 固定范围 + 警示色

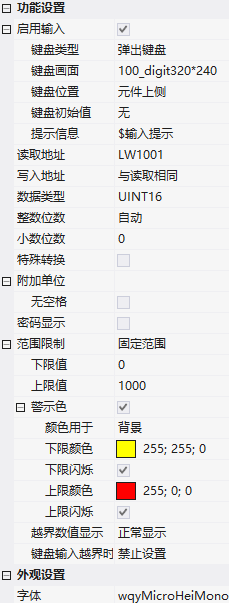

读取 LW1001（UINT16），范围 0~1000，警示色用于背景：下限黄(255;255;0)闪烁、上限红(255;0;0)闪烁，越界显示正常，键盘越界禁止设置。PLC 传值出范围，背景立刻变黄/红。

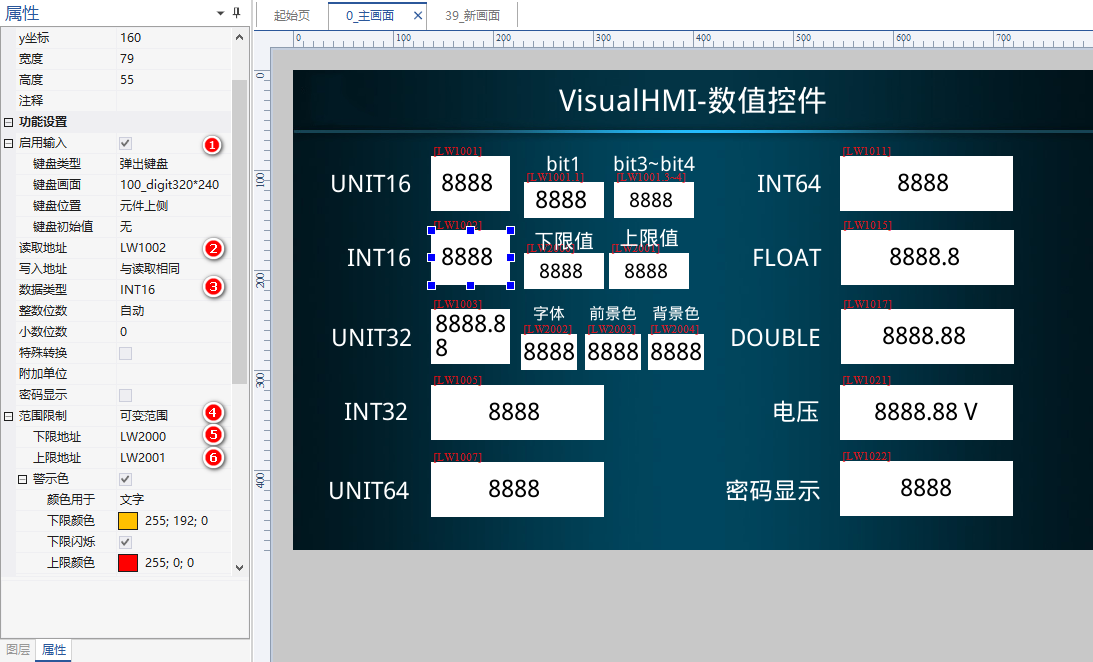

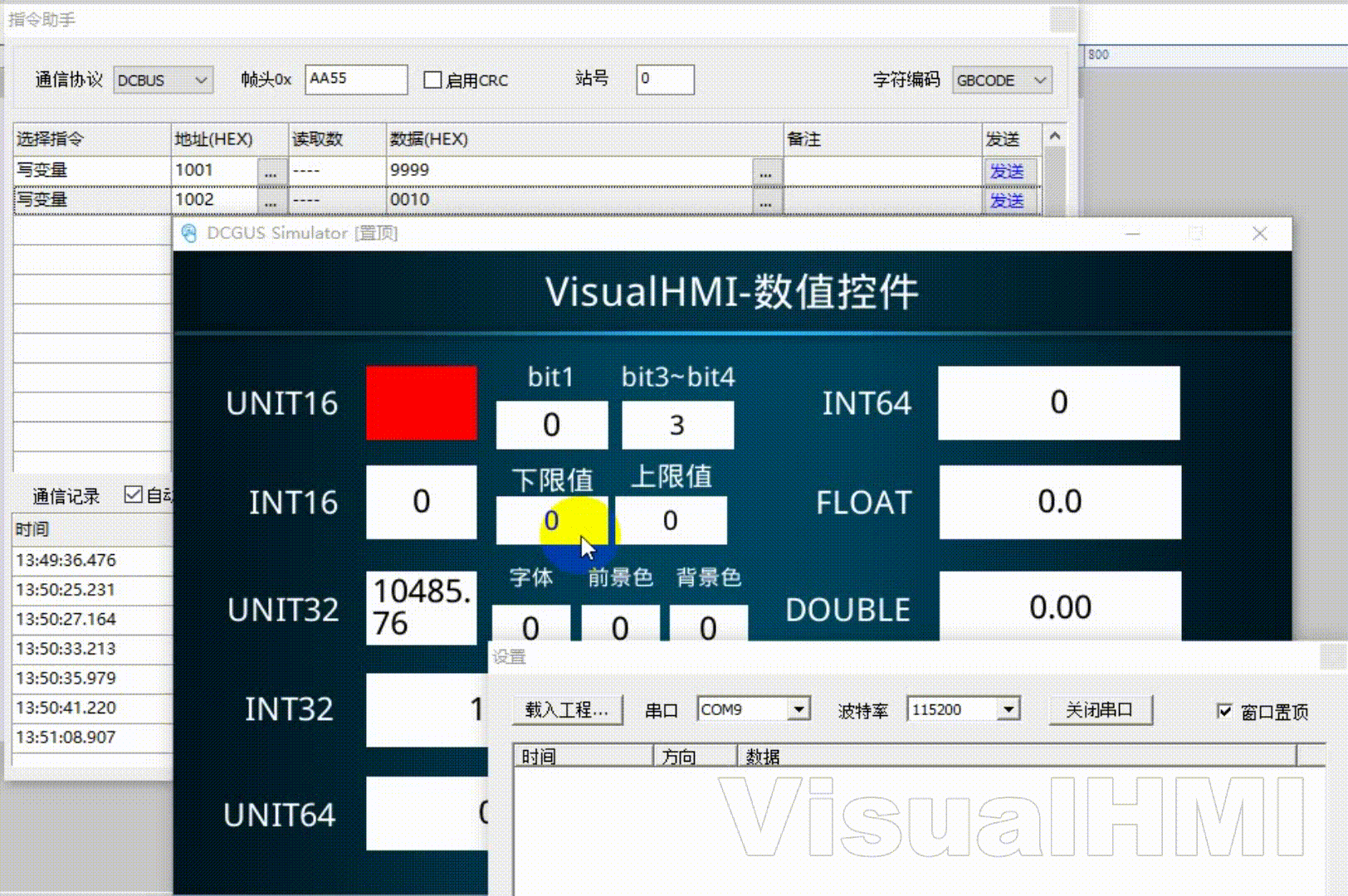

3.2 可变范围
读取 LW1002（INT16），下限地址 LW2000、上限地址 LW2001（键盘输入改边界）。上限设 1、下限设 -100：值出范围文字变橙（<-100）/红（>1），键盘越界「取消设置」保留原值。

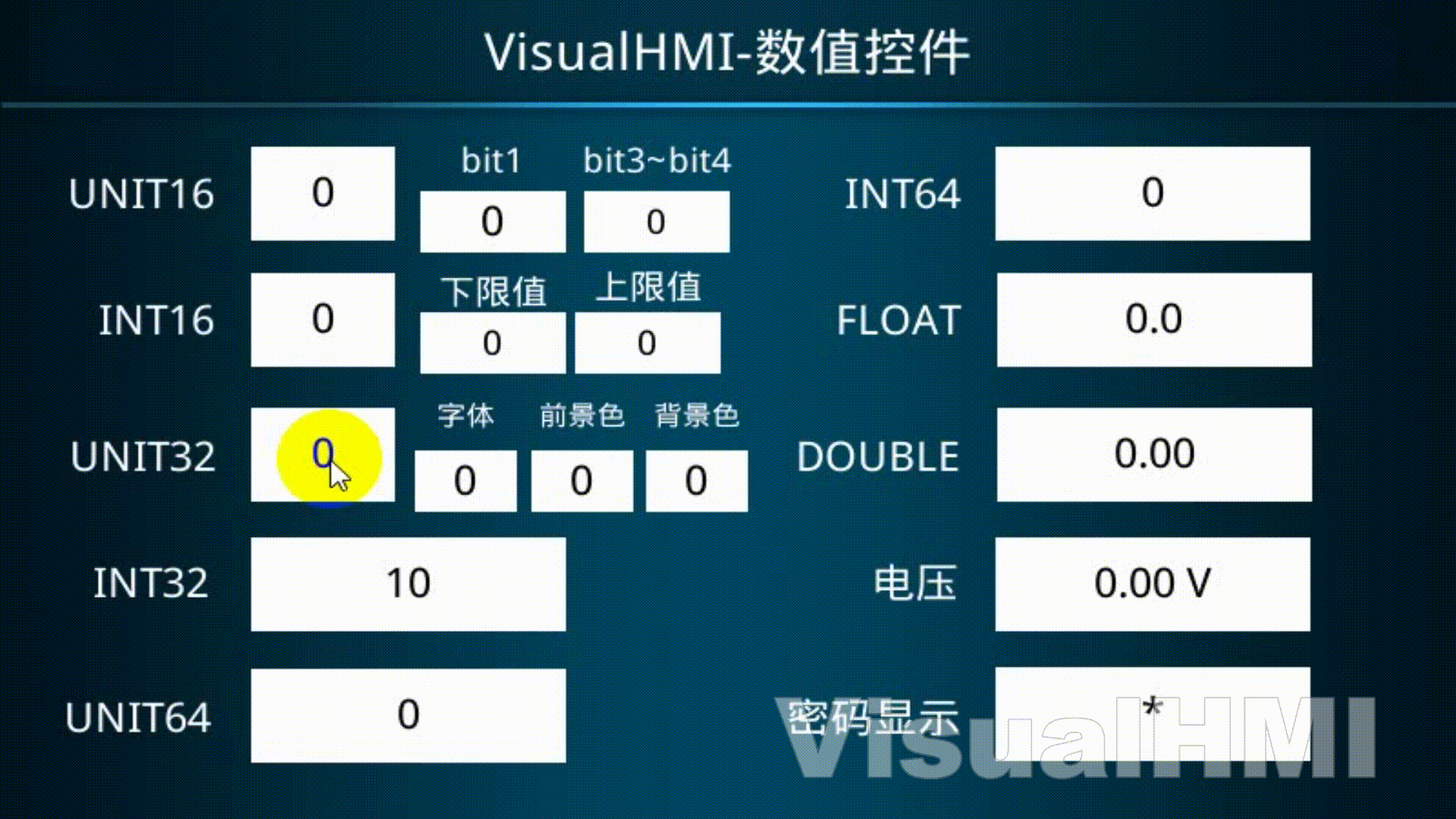

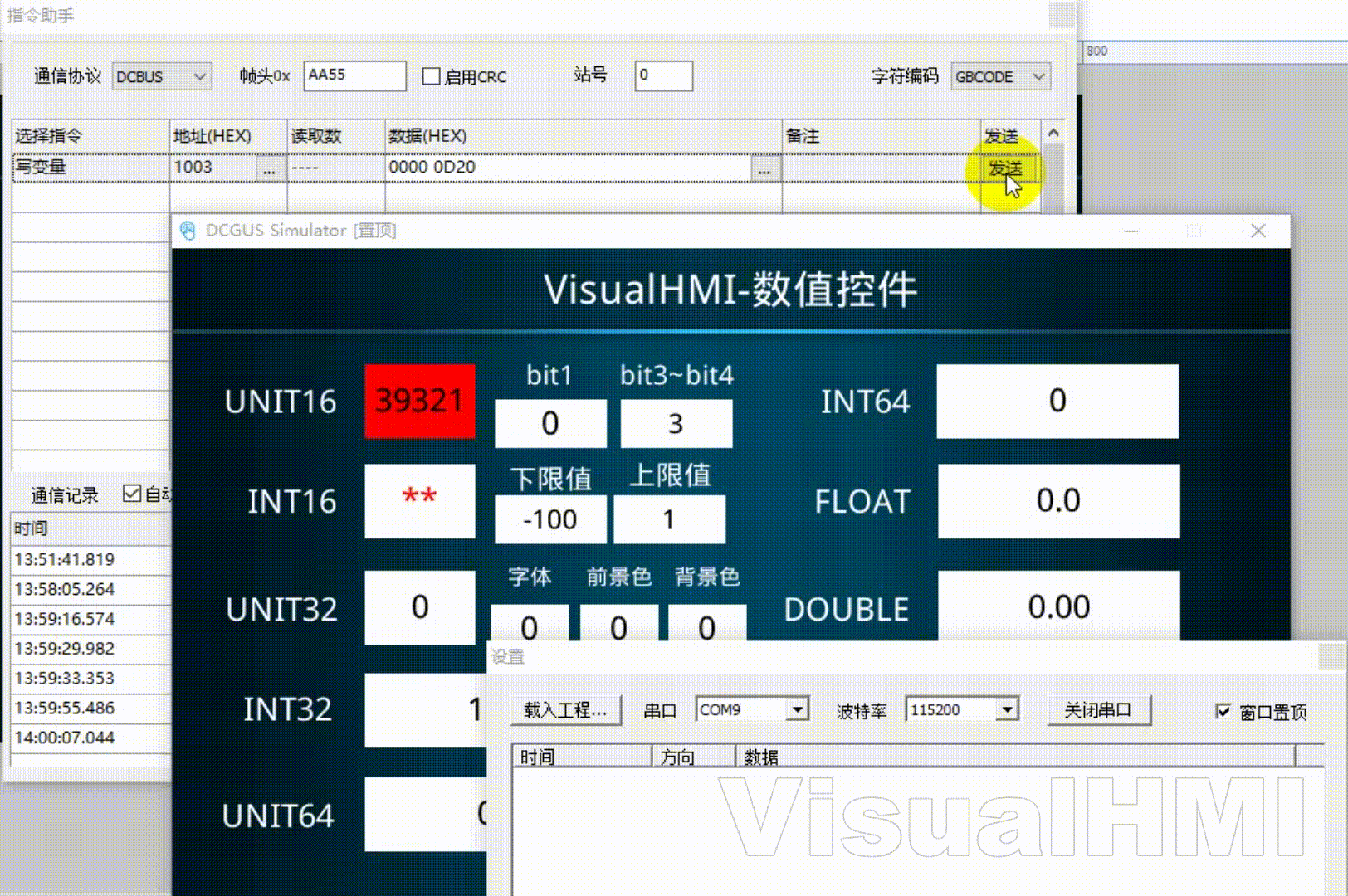

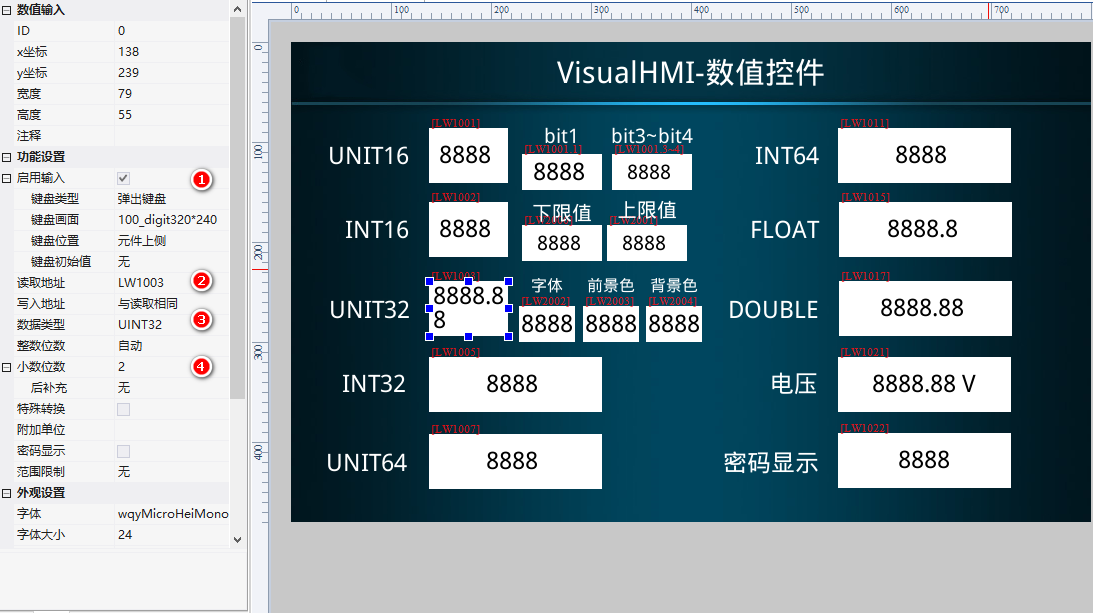

3.3 小数显示（32位整形）
读取 LW1003（UINT32），小数位数 2。PLC 传 3660(0x0D20) 显示 36.6；键盘输入 12.3，回写 0x04CE(1230) 给 PLC。

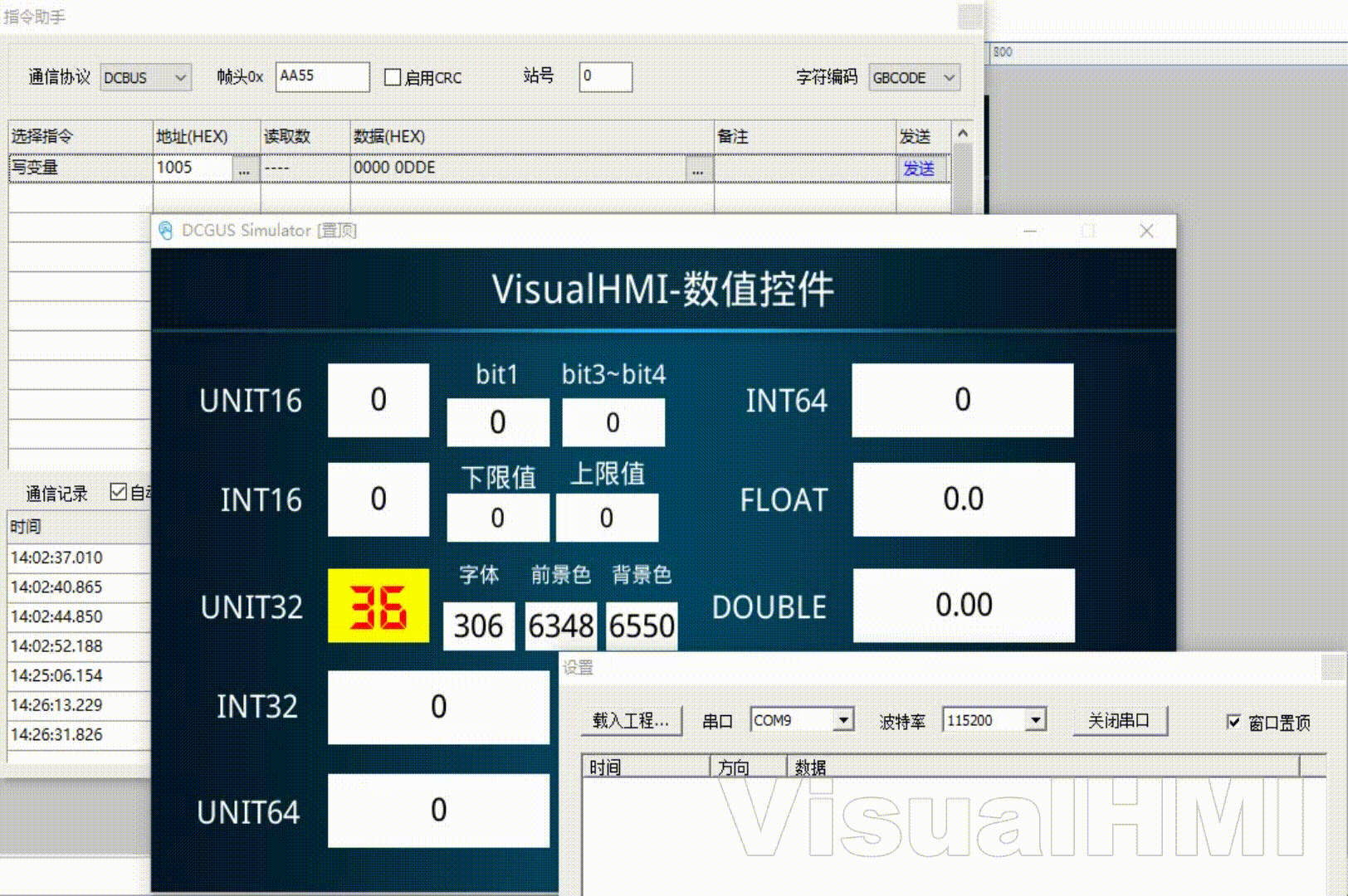

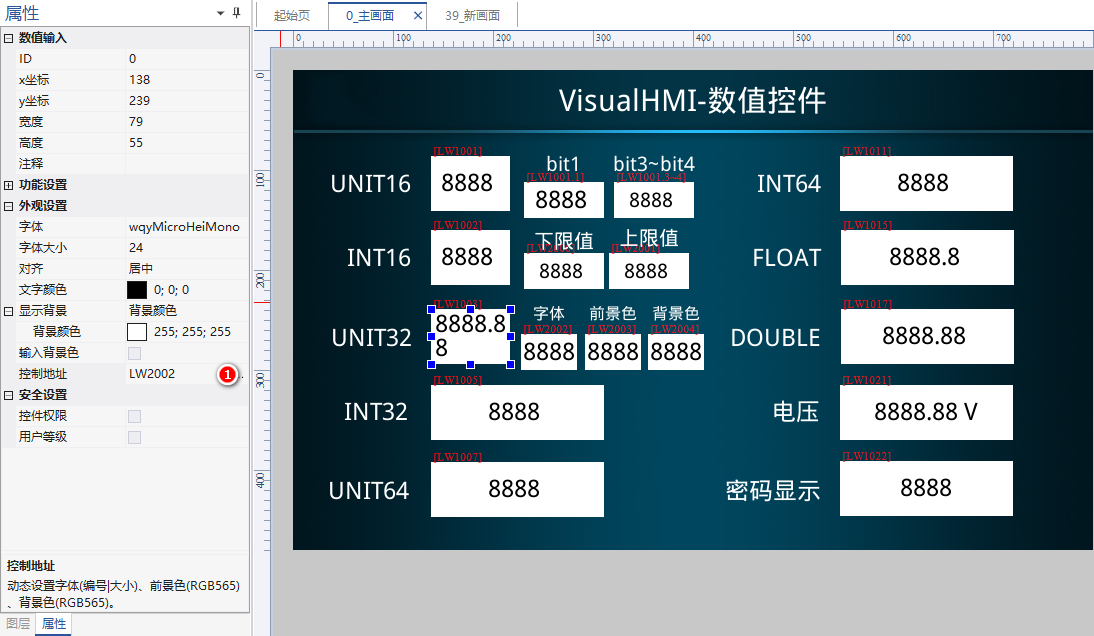

3.4 控制地址改样式
控制地址 LW2002：LW2002=0x0132(306) 表示 1 号字库 50 号大小；LW2003=0xF800(63488) 红色前景；LW2004=0xFFE0(65504) 黄色背景。PLC 改这三个地址即可动态换样式。
3.5 特殊转换 + 单位
读取 LW1021（UINT16），缩放 0.1、偏移 0、小数位数 2、单位 V。原值 123 → 12.3，显示 12.30V。
3.6 密码显示
读取 LW1022，勾选密码显示。键盘输入或 PLC 传值都显示为 **，个数取决于字符个数。
数值控件调不通三连查：①数据类型对不对（PLC 是 INT16 你选 UINT16，负值直接错）；②小数位数和缩放搭配了没；③范围限制和警示色是不是把正常值判成越界了。尤其「显示 -1 变 65535」这种，99% 是符号类型选错。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「数值控件」，版权归大彩科技所有。
