字设置按钮是只写控件，专用于向寄存器写入预定义数值：参数设定、模式切换、命令下发。支持写入常量、递增/递减、按下写A松开写B（脉冲式）。
1. 核心功能
- 常量写入：点击写入固定值（如写入 100 = 目标温度 100℃）
- 递增/递减：每次点击 +1 或 -1，配步长/最小/最大/循环，实现频率 ±1Hz 微调
- 按钮互斥：多个字设置按钮绑同一寄存器 + 多状态指示灯，实现模式互斥选择
- 瞬动交互：无状态保持，松开恢复默认外观；脉冲写入：按下写 A 值、松开写 B 值（如启动=1、停止=0）

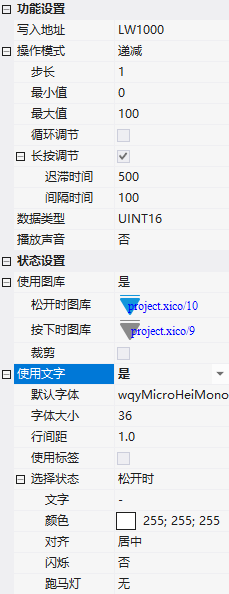

2. 属性介绍
2.1 功能设置
| 属性 | 说明 |
|---|---|
| 写入地址 | 绑定的寄存器地址 |
| 递减/递增 | 步长：每次变化量；最小值/最大值：上下限；循环调节：越界后循环；长按调节：迟滞时间(ms)+间隔时间(ms)实现长按连续调 |
| 写入常量 | 点击写入固定值 |
| 点动设置 | 按下值：按下时写入；松开值：松开时写入 |
| 数据类型 | UINT16、INT16、UINT32、INT32 |
| 执行时机 / 播放声音 | 寄存器设置时机；点击声音 |

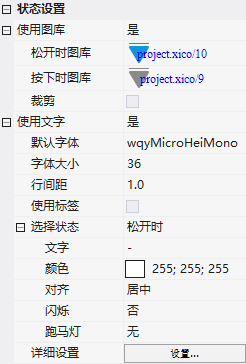

2.2 状态设置
- 使用图库：松开时/按下时图库，可裁剪
- 使用文字：字体/大小/行间距/标签；选择状态：各状态文字内容、颜色、对齐、闪烁、跑马灯
3. 应用案例

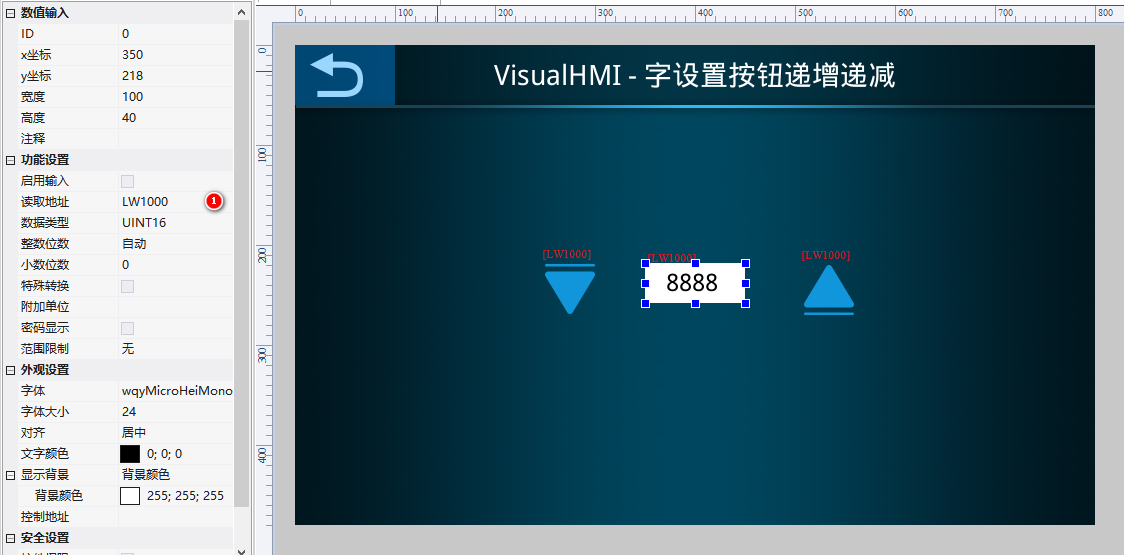

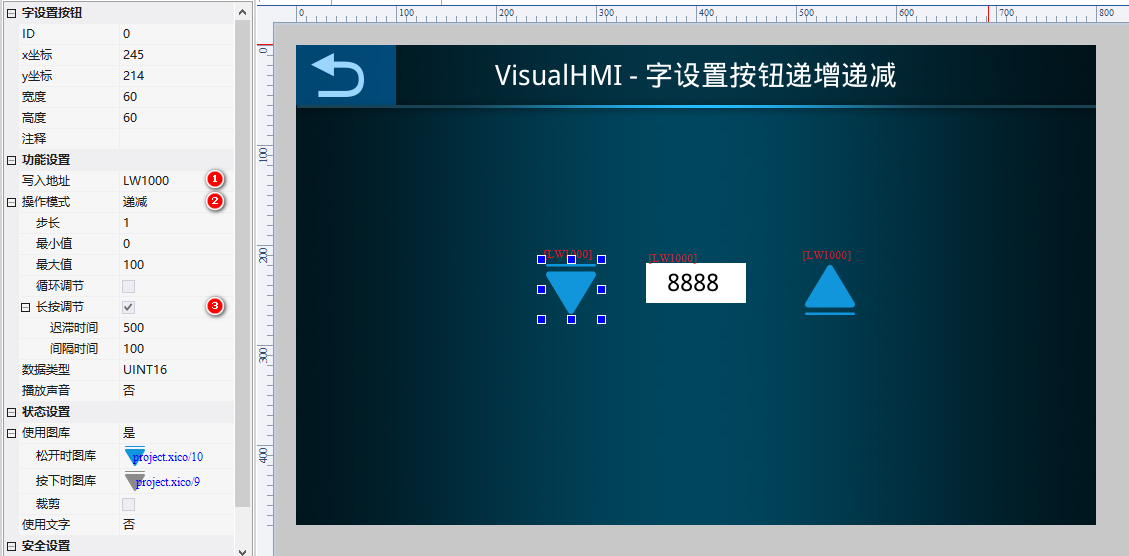

3.1 递增/递减（带长按）
2 个字设置按钮（递增/递减）+ 数值控件。写入地址 LW1000，步长 1，范围 0~100，长按调节：迟滞 500ms、间隔 100ms——按住连续跳数，松开停。

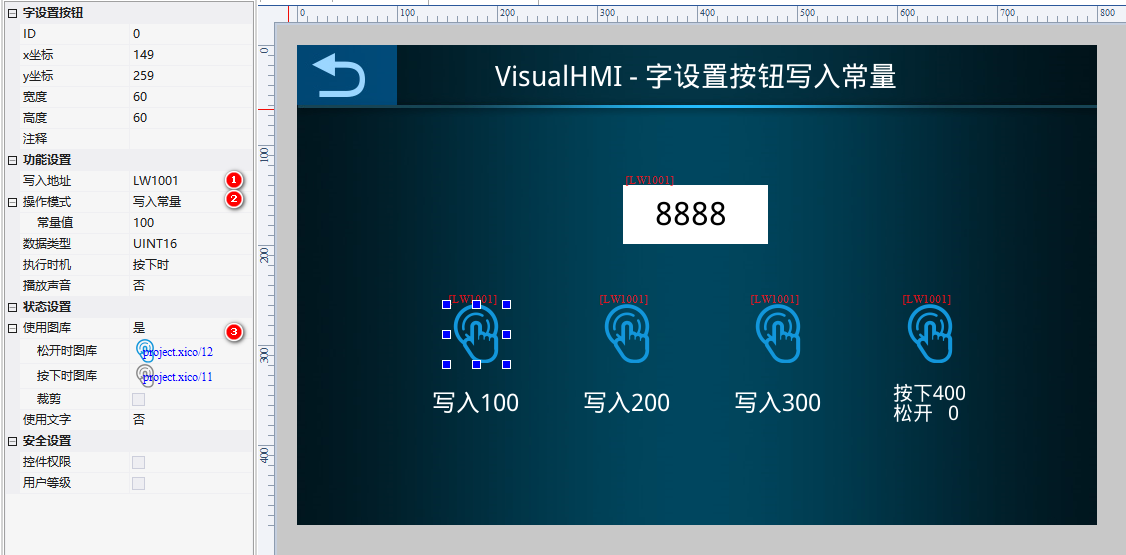

3.2 写入常量 + 点动设置
4 个按钮：写 100、写 200、写 300（写入常量），1 个按下 400/松开 0（点动设置）。绑定 LW1001，数值控件观察：点 100 显示 100；点 400 的按钮，按下显示 400，松开回 0。

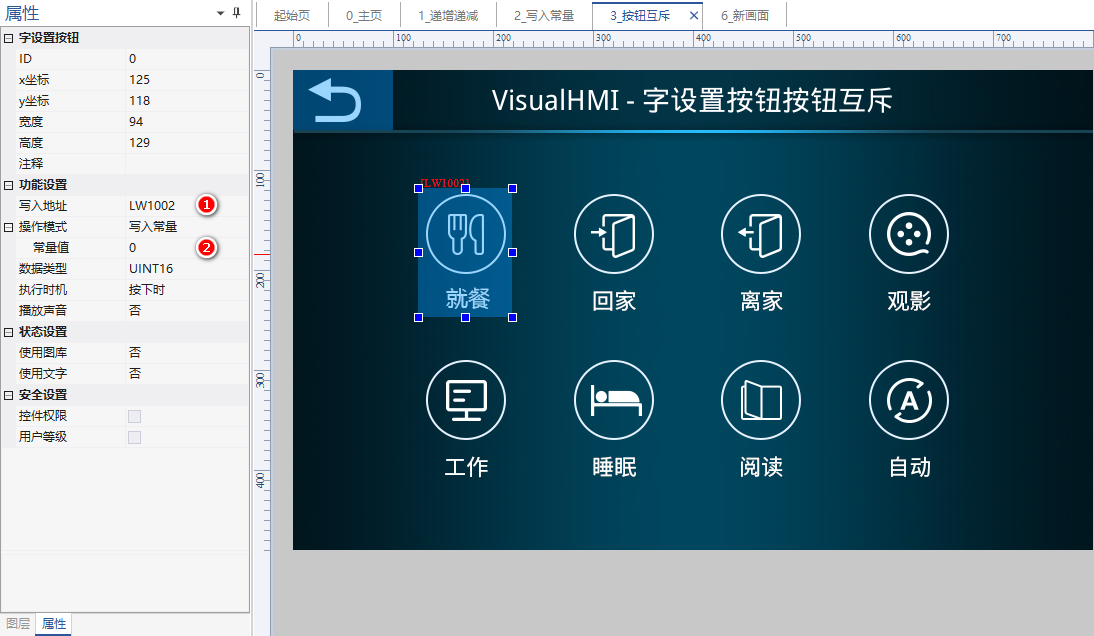

3.3 按钮互斥（模式选择）
经典场景：0-就餐、1-回家、2-离家、3-观影…8 个模式按钮互斥。做法：8 个字设置按钮（写入常量 0~7，绑 LW1002）+ 8 个多状态指示灯（状态转换表 1;0;，值匹配才显示图标）。点哪个按钮，对应灯亮，其他灯不显示（露出背景未选中图）。
互斥应用的关键：多状态指示灯转换表
1;0; 表示「寄存器值=1 显示第0帧（选中），值=0 显示第1帧（未选中）」，寄存器值不等于表里任何值时控件不显示、露出背景——这就是「未选中」效果。背景图要预先放好未选中态图片。整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「字设置按钮」，版权归大彩科技所有。
