人体微动存在传感器 MBS09C/D

一、产品概述

MBS09C/D 是一款基于 24GHz FMCW（调频连续波）雷达技术的高灵敏度人体存在状态传感器。它能够精确检测空间内人体的运动和静止状态，广泛应用于智能家居、楼宇自动化、智慧农业、能源电力等领域。

二、产品特点

1. 高灵敏度探测：利用 FMCW 雷达技术，结合先进的人体感应算法，可识别运动和静止状态下的微小动作。

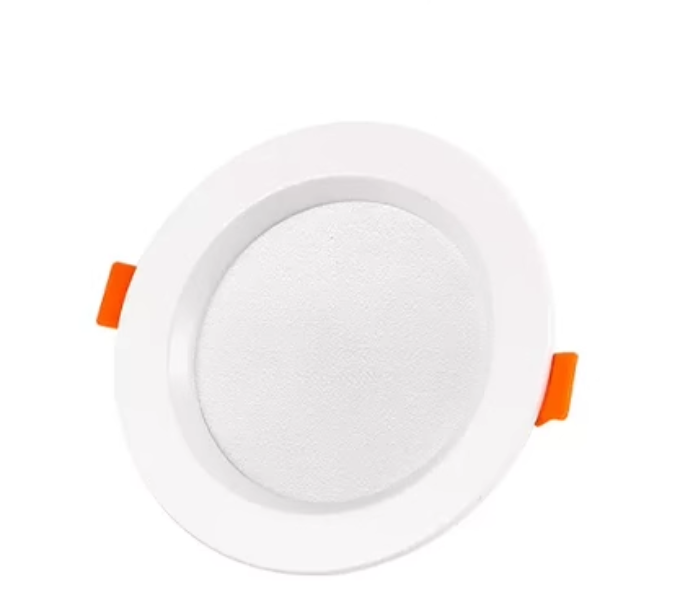

2. 多种安装方式：MBS09C 采用通用 75 灯孔安装，全铝合金外壳加磨砂感应面；MBS09D 采用可调节角度的安装方式。
3. 宽电压输入：支持 12-24V 宽电压输入，适应多种供电环境。
4. 自定义配置：支持通过 APP 调节探测距离和灵敏度，满足不同场景需求。
5. 兼容多种协议：支持 Modbus、Homekit 等协议，便于系统集成。
6. 抗干扰性强：不受温度、湿度、光线等环境因素影响，穿透玻璃、塑料等非金属材料。

#三、技术参数

| 参数 | MBS09C/D |
|----------------|------------------------------|
| 产品型号 | MBS09C/MBS09D |
| 外观尺寸 | 93*111mm（外径含挂耳） |
| 工作电流 | <230mA |
| 输入电压 | DC12V-24V |
| 工作温度 | -10°C 至 50°C |
| 探测角度 | ±60° |
| 探测距离 | 动态：5 米；静态：2 米 |
| 通讯方式 | 总线、WiFi |
| 通讯协议 | Modbus、自定义协议、Homekit |

四、安装方式

4.1 MBS09C 吸顶安装

1. 在天花板开孔（孔径 75mm）。
2. 将传感器嵌入孔中，卡扣垂直插入。
3. 旋转卡扣，固定传感器。

4.2 MBS09D 壁挂安装

1. 将底座固定在墙壁上。
2. 接线后将传感器主体对准底座扣入。
3. 调节角度至合适位置。

五、通讯协议

5.1 Modbus 总线控制协议

- 默认波特率：9600 8N1
- 支持功能码：03（读保持寄存器）、06（写单个寄存器）、10（写多个寄存器）

5.2 WiFi 配网方法

1. 通过串口发送 ASCII 指令“HKTREST:1”。
2. 配置 WiFi SSID 和密码：
- 发送 `HKTWFSSID:OC<名称>`（例如：`HKTWFSSID:OClaitecn-test`）
- 发送 `HKTWFPWD:O9<密码>`（例如：`HKTWFPWD:O9123456789`）
3. 重新上电后，模块会输出 IP 地址。

六、应用场景

广泛适用于以下场景：

- 智能家居：照明控制、窗帘开关、家电联动
- 楼宇自动化：办公室、酒店、学校的人体感应控制
- 智慧农业：环境监测与控制
- 能源电力：设备运行状态监测

七、优势

1. **高精度探测**：精准识别微小动作，适用于复杂环境。
2. **灵活配置**：支持多种安装方式和自定义参数调节。
3. **强抗干扰性**：不受环境光、温度变化影响，稳定性强。
4. **多协议支持**：兼容 Modbus、Homekit，便于系统集成。
