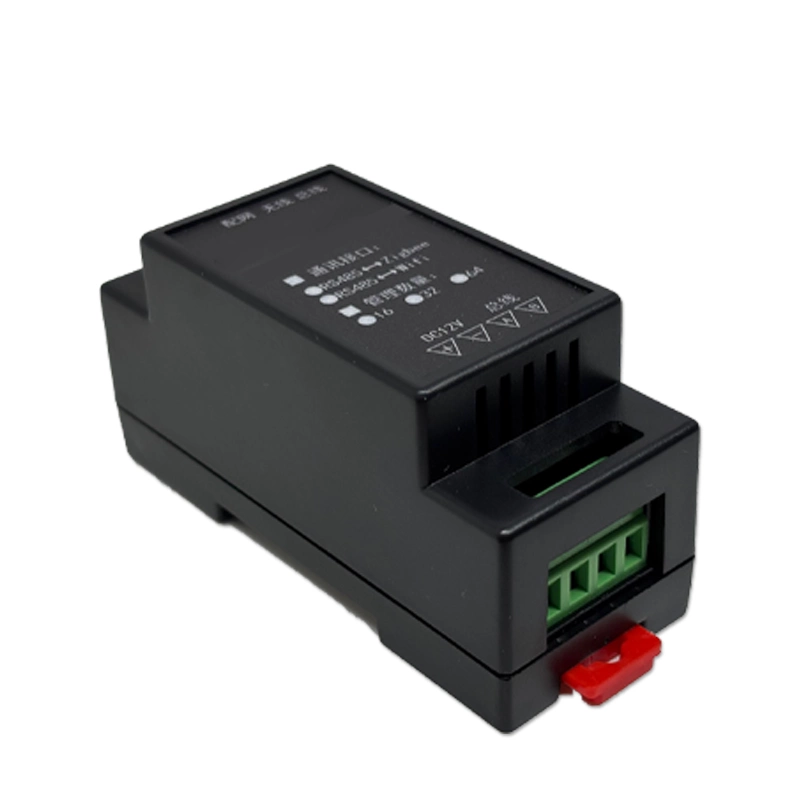

涂鸦智能网关（TYG01双向转换网关）

产品概述
涂鸦智能网关（TYG01）是一款集成RS485、Zigbee、Wi-Fi多协议转换的智能控制核心设备，专为智能家居及楼宇自动化设计。支持虚拟设备控制、场景联动、远程管理等功能，适用于灯光、窗帘、安防等系统的集中管控。体积小巧，安装便捷，可灵活部署于家庭或商业场景。

---

核心功能特点
1. 多设备控制
- 支持最多64个虚拟设备**（开关、窗帘等）的任意组合控制。
- 可管理16/32/64路总线设备**，满足不同规模需求。

2. 场景模式
- 内置**32种预置场景模式**（如“早安模式”“离家模式”），支持一键执行或自动化触发。
- 用户可自定义场景逻辑，联动多设备操作。

3. 多协议兼容
- 支持**RS485 ⇔ Zigbee/Wi-Fi**双向通信，兼容主流智能设备。
- 无线传输距离远，抗干扰能力强。

4. 管理与安全
- 通过**涂鸦APP**实现远程控制、设备状态监控。
- 支持密码保护、数据实时备份，确保操作安全。

---

技术参数
| 项目 | 参数详情 |
|---------------|------------------------------|
| 电源输入 | DC 12V |
| 通讯接口 | RS485、Zigbee 3.0、Wi-Fi 2.4G |
| 管理容量 | 16/32/64路设备（可扩展） |
| 工作频率 | 0.8MHz（存储接口） |
| 天线类型 | 兼容大功率外置天线 |
| 指示灯 | L1（配网状态指示） |

---

安装与接线
1. 硬件连接
- 将网关通过USB转485模块**连接至电脑或智能配电箱。
- 接通DC 12V电源，确保设备指示灯正常亮起。

2. 配网步骤
- 长按配网键10秒，待L1指示灯闪烁后松开，进入配网模式。
- 打开涂鸦APP*→ 选择网关 → “添加设备” → 等待自动识别（约1-3分钟）。

3. 软件配置
- 打开配套软件，填写**端口号（默认14）**、**波特率（默认5000）**，点击“启动”建立通信。
- 在“控制中心”设置密码，选择需管理的设备通道及开关权限。

---

使用方法
1. 场景配置
- 进入APP“场景”页面 → 点击“创建场景” → 选择触发条件（如时间、设备状态） → 绑定执行动作（如打开灯光、关闭窗帘）。
- 支持“一键执行”预置场景（如“关闭所有开关”）。

2. 自定义按钮功能
- 在“自定义模式”中，为物理按钮分配特定操作（如单机开灯、双击启动场景）。
- 长按按钮可恢复默认设置。

3. 远程控制
- 通过APP“远程控制”模块，实时查看设备状态，支持手动开关、模式切换。

-注意事项
- 配网失败：确保设备与网关距离＜10米，避免信号干扰。
- 数据安全：定期备份配置，避免密码泄露。
- 软件更新：通过涂鸦APP检查固件版本，及时升级以优化性能。

---

应用场景
- 家庭自动化：联动灯光、窗帘、空调，打造智能起居环境。
- 商业楼宇：集中管理多区域设备，降低能耗。
- 安防系统：触发报警场景，联动摄像头、灯光闪烁。
