注意事项：

安装位置： 本产品室内外均可安装，建议安装在智能家居控制箱或其附近。

接线操作：

• 不同控制方式的输入端子接线端子不同，请根据需求选择对应的接口。
• LAN端口的电缆长度请控制在80米以内。

安全安装：

• 安装前请仔细阅读安全注意事项，确保正确安装。
• 请经销商或专业人员进行安装，切勿自行安装，以免造成触电或火灾。
• 使用指定的附件和零件，确保安装牢固。
• 安装作业时务必断电。
• 请勿拆解、改装或修理本装置。

线路安全：

• 所有线路必须安全，使用指定电线，确保外力不影响端子板和电线。
• 接触不良或安装不牢可能导致火灾。

安装材料： 选择安装材料时，必须遵照国家标准或国际标准，考虑地震情况。

电源线路： 电源线路容量不足或安装不当可能导致触电或，火灾必须安装漏电断路器。

儿童安全： 请勿让儿童玩弄本设备。

信号线布置： 所有信号线电缆请不要与电源线以及其它信号线并排走线，可能会引起干扰而产生误动作。如果需要并排走线，应保持与空调通讯的接线距离15cm，与其他接线距离30cm以上，或使用铁制保护管并将保护管一端接地。机箱必须进行D种接地。

电源线连接： 错误地将电源线连接到信号端子的情况下，保险丝会烧断以保护印刷电路板。此时，请联系厂家，严禁私自拆卸维修。

产品维修： 私自严禁拆卸维修产品，厂家不售后。

设备版本号： ALL/20210304

产品清单：

• 一台网关
• 一张合格证
• 一份产品规格书

产品介绍：
本产品为多合一网关，兼容多个品牌的中央空调，只需手动拨码即可实现一机控制多品牌中央空调的智能网关。它可将多联系统空调接入到多家智能家居系统中，第三方可通过网关MODBUS协议控制多联式中央空调的开关、温度调节、模式切换、风速调节等功能。

产品说明书：https://www.modbus.cn/30214.html

产品基本规格及电气参数：

• 产品名称： 中央空调多合一智能控制网关
• 产品型号： TDFH-DUX/YC
• 通讯接口： RS485/网口
• 产品尺寸： 80*87*39mm（长宽高）
• 传输模式： 半双工
• 起始位及停止位： 1
• 数据位/检验位： 8 无 NONE 1
• 外部接口： RS485网口（TCP/IP）
• 功耗： 40mv-300mv，2/3W
• 电源： 12V－24V
• 波特率： 9600bps
• 安装位置： 空调室内机或室外机（格力、美的、松下建议安装于室外机，多外机情况下每台外机安装一个网关）
• 线材要求： DATA接线采用2芯屏蔽线21.0或者21.5（不可用网线代替）

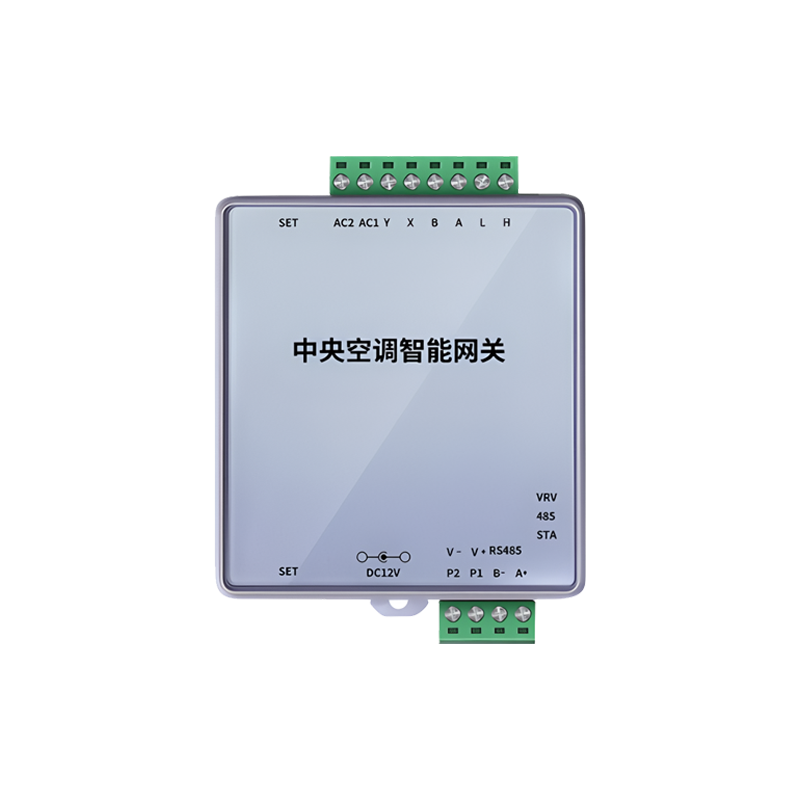

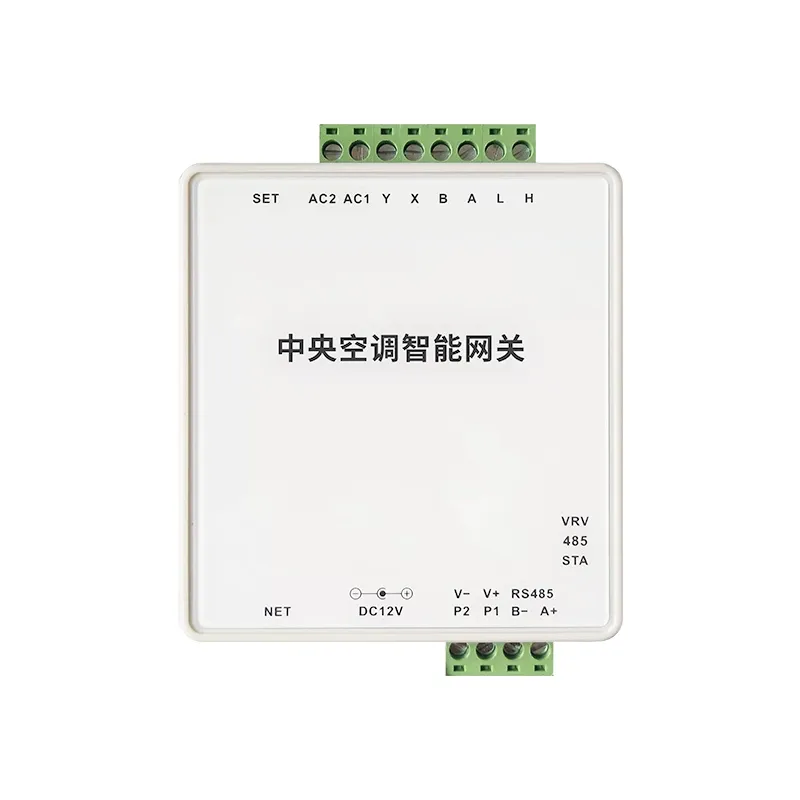

产品展示：
标准产品为485及网口接线方式。无线产品可定制，内置产品需需方提供相关模组。

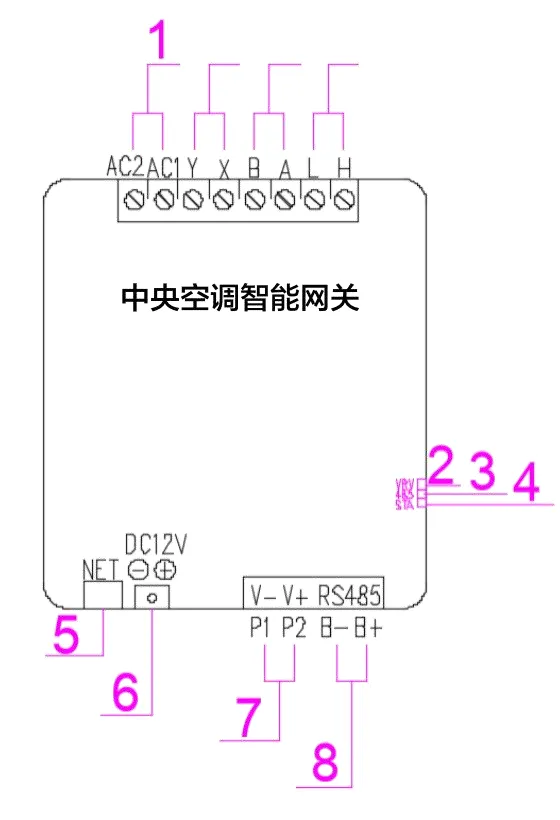

端子及指示灯说明：

1. 上端8P端子为空调信号线接线端子，具体定义见表格1。
2. 指示灯VRV：空调通讯接线端子。常亮表示待机，闪烁表示网关与空调有通讯。
3. 指示灯485：与485或者蓝牙通讯。常亮表示待机，闪烁表示网关与主机有通讯。
4. 指示灯STA：电源灯。常亮表示正常，闪烁表示网关在工作通讯中。
5. NET为网口接线端。
6. DC12V±电源端口（插拔口）。
7. P1P2（VV+）也是电源口，用做插线。
8. RS485端口为485通讯方式的接线端口。

安装条件及内机最大限制：

• 安装条件： 室内外机均可，格力、美的、松下建议安装于室外机，多外机情况下每台外机安装一个网关。
• 内外机最大限制： 三菱电机最大内机数量上限50台，其余可控制品牌最大内机数量上限64台。

安装步骤：

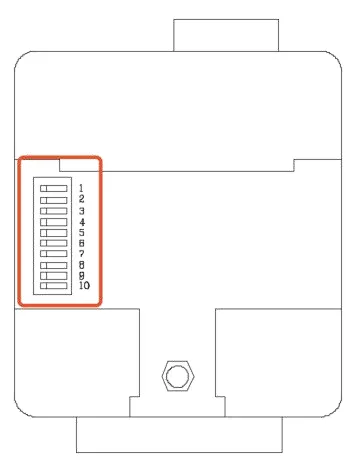

• 将网关背面拨码至对应的空调品牌（见表格1）。

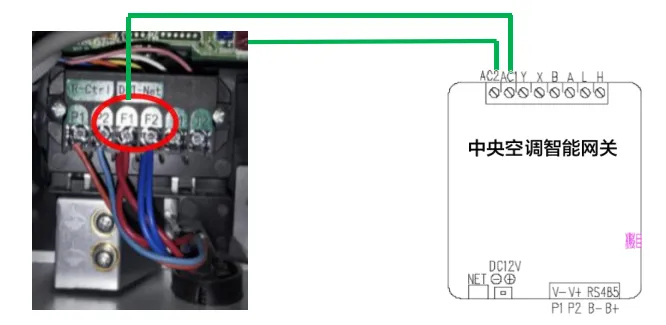

• 将网关对应端口与空调内机或外机对应端口接线（必需使用RVVP2*0.75或以上的两芯屏蔽线。按品牌特定端口，见表格1）。例如：大金中央空调内机红圈所示F1F2，与网关端口AC1AC2连接。

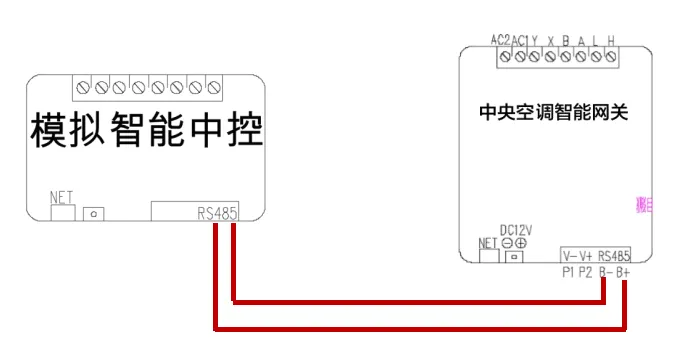

• 根据主机接口通过485通讯端口、网口接智能中控主机。例如：中控主机是485通讯端口，接线方式如下图：

• 网关P1，P2及DC12V±口都能通电（请使用12-24V电源适配器）。
• 空调温控器拨地址码。分配方法：大金，东芝单系统及多系统均在原厂温控器上手动分配，其余可控品牌单系统在接上空调信号线后自动分配地址，多系统在内外机手动拨码分配。具体墙面温控器拨码方式请联系相关工作人员。
• 安装完毕后空调及网关断电重启。

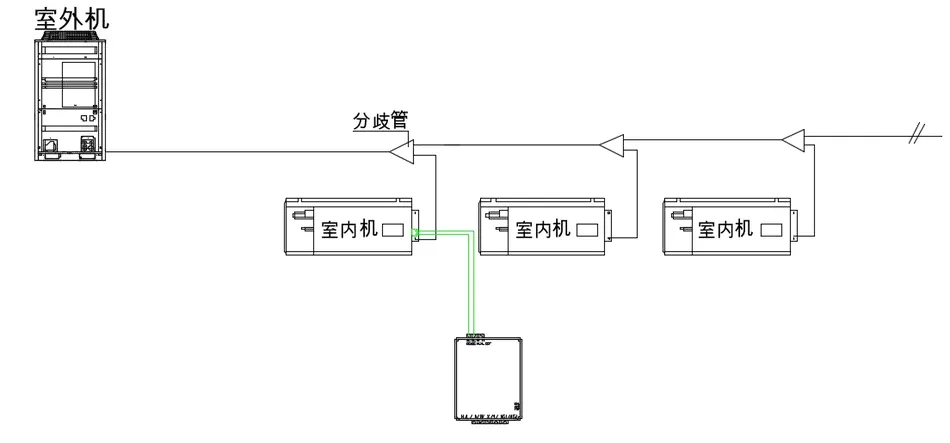

多联机接线示意图：

• 单系统：内外机均可连接。

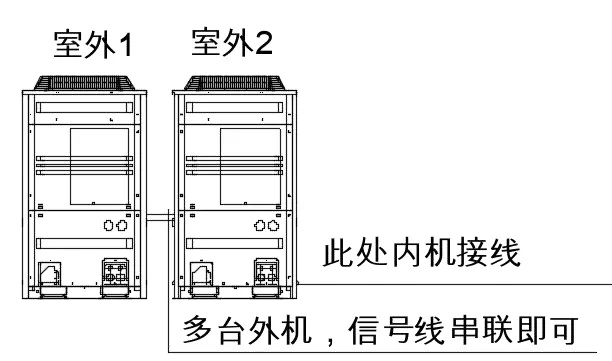

• 多系统：每个品牌室外机同样连接相应的信号端口，端口代码不变。以大金为例：设备安装于内外机均可，多外机情况外的F1F2串联即可。安装于任意一台内机，也可安装于外机。

产品拨码方式及对应端口名称（见下面表格1）
优势：本地直接拨码至所需品牌空调，无需云端下载加载相关品牌。在正式使用本产品之前，应按照本节要求完成产品拨码以及通讯线的接入。拨码及通讯线的接入主要根据中央空调的品牌进行确定，详细要求见下表。

说明：0为OFF不用拨；1为ON，向上拨码。出厂状态为全0。

表格1：

升级功能：
使用专用升级软件升级网关即可。网关相关查询故障软件，升级软件，优化固件包，均由我司提供。

通讯协议

通信参数

（一）485 通信参数

• 波特率：9600bps
• 数据位：8
• 停止位：1
• 奇偶校验位：NONE

（二）功能代码

本网关支持以下功能代码，若收到表中以外的功能代码，将反馈异常响应：

• 0x04(04)：读输入寄存器(Read Input Register)
• 0x06(06)：预置单个寄存器(Preset Single Register)
• 0x10(16)：预置多个寄存器(Preset Multiple Registers)

功能

（一）监控功能

1. 运转/停止状态：实时监测室内机是处于运转状态还是停止状态。
2. 运转模式：识别室内机当前的运转模式，包括制冷、制热、送风、除湿等模式（具体取决于室内机的性能）。
3. 温度设定：获取室内机的设定温度值。
4. 室内温度：读取室内机所处环境的实际温度。
5. 吸气温度：监测室内机的吸气温度。
6. 风量：了解室内机的风量设置，如 LL、L、M、H、HH 等级别（具体取决于室内机的性能）。
7. 强制停止状态：判断室内机是否处于强制停止状态。
8. 异常代码：当室内机出现故障或警告时，获取相应的异常代码。

（二）控制功能

1. 运转/停止控制：能够远程控制室内机的启动与停止。
2. 运转模式设定：可以设定室内机的运转模式为制冷、制热、送风、除湿等模式（具体取决于室内机的性能）。
3. 温度设定：远程调整室内机的制冷或制热设定温度。
4. 风量设定：修改室内机的风量设置，如 LL、L、M、H、HH 等级别（具体取决于室内机的性能）。

（三）检索系统信息功能

1. 通讯状态：查看网关与室内机之间的通讯是否正常。
2. 室内机连接信息：获取已连接的室内机数量以及每台室内机的网络地址。

协议内容

（一）读取状态

1. 读取适配器状态

• 功能码：0x04(04)
• 寄存器地址：30001（0x0000）
• 功能：读取适配器状态
• 响应数据：00（未准备好）或 01（准备好）
• 示例：

  查询：01 04 00 00 00 01 31 CA
  响应：01 04 02 00 01 78 F0

2. 读取室内机连接状态

• 功能码：0x04(04)
• 寄存器地址范围：30002（0x0001）~ 30005（0x0004）
• 功能：读取室内机连接状态，每组寄存器对应 16 台室内机的连接情况
• 响应数据：每个寄存器的值为 16 位二进制数，每一位表示对应室内机的连接状态（0：未连接；1：连接）
• 示例：

  查询：01 04 00 01 00 04 A0 09
  响应：01 04 08 FF FF FF 3F 3F FF 00 00 58 28

3. 查询室内机的状态

• 功能码：0x04(04)
• 寄存器地址范围：32001（0x07d0）~ 32384（0x07e8）
• 功能：查询单个或多个室内机的状态，包括风量、开关、模式、设定温度、故障代码、室内温度、温度传感器状态等
• 查询格式：需指定寄存器的起始地址和查询的寄存器数量。每个室内机的状态信息占用 6 个寄存器，寄存器地址从 32001 开始，每隔 6 个寄存器为下一台室内机的起始地址。
• 响应数据解析：
• 风量/风向：寄存器值的高 4 位表示风量（0x10=LL，0x20=L，0x30=M，0x40=H，0x50=HH，0xA0=自动），低 3 位表示风向（0-7，0=水平方向，4=垂直方向，7=摆风）。
• 开关：寄存器值的最低位表示开关状态（1=开，0=关）。
• 模式：寄存器值的低 4 位表示模式（0=送风，1=制热，2=制冷，7=除湿）。
• 设定温度：寄存器值的高字节和低字节组合后除以 10 得到设定温度。
• 故障代码：寄存器值对应故障代码，具体参照故障代码映射表。
• 室内温度：寄存器值的高字节和低字节组合后除以 10 得到室内温度。
• 温度传感器状态：寄存器值为 0x0800 表示正常，0x0001 表示异常。
• 示例：

  查询：01 04 07 D0 00 06 70 85
  响应：01 04 0C 50 00 42 02 01 18 00 00 01 0A 80 00 F6 FA

4.4 室内机的状态信息

4.4.1 适配器地址

4.5 预置单个寄存器

4.5.1 适配器地址

（二）控制功能

1. 开关及风速设定

• 功能码：0x06(06)
• 寄存器地址范围：42001（0x07d0）~ 42192（0x07e8）
• 功能：控制室内机的开关状态及风速设置
• 写入数据格式：
• 风速：高 4 位表示风速（0x10=LL，0x20=L，0x30=M，0x40=H，0x50=HH，0xA0=自动）
• 风向：低 3 位表示风向（0-7，0=水平方向，4=垂直方向，7=摆风）
• 开关：单独一个字节，60=关机，61=开机
• 示例：

  查询：01 06 07 D0 10 60 84 AF
  响应：01 06 07 D0 10 60 84 AF

2. 模式设定

• 功能码：0x06(06)
• 寄存器地址范围：42001（0x07d0）~ 42192（0x07e8）
• 功能：设定室内机的运转模式
• 写入数据格式：
• 模式：00 00=通风模式，00 01=制热模式，00 02=制冷模式，00 07=除湿模式，00 03=自动模式
• 示例：

  查询：01 06 07 D4 00 02 49 47
  响应：01 06 07 D4 00 02 49 47

3. 温度设定

• 功能码：0x06(06)
• 寄存器地址范围：42001（0x07d0）~ 42192（0x07e8）
• 功能：设定室内机的制冷或制热温度
• 写入数据格式：
• 温度：高字节和低字节组合后表示温度值，如 00 A0 表示 16 摄氏度，00 AA 表示 17 摄氏度等
• 示例：

  查询：01 06 07 D2 00 A0 28 FF
  响应：01 06 07 D2 00 A0 28 FF

（三）其他功能

1. 控制室内机

• 功能码：0x10(16)
• 寄存器地址范围：42001（0x07d0）~ 42192（0x07e8）
• 功能：一次写入多个控制参数到室内机
• 写入数据格式：
• 每个室内机的控制信息占用 3 个寄存器，分别用于存储开关及风速、模式、温度等信息
• 示例：

  查询：01 10 07 D9 00 03 06 10 60 00 02 00 A0 C2 A5
  响应：01 10 07 D9 00 03 50 87

• 01：从机地址，表示要与地址为 01 的从机设备进行通信。
• 10：功能码，表示要执行的操作是预置多个寄存器（Preset Multiple Registers）。
• 07 D9：寄存器地址，表示要写入数据的起始寄存器地址是 07 D9（十六进制），对应的是第 4 台空调室内机的控制寄存器。
• 00 03：寄存器数量，表示要写入数据的寄存器数量是 3 个。
• 06：字节长度，表示要写入的数据总共有 6 个字节。
• 10 60 00 02 00 A0：写入的数据，依次表示风速、开关、模式、温度等控制信息。
• C2 A5：CRC 校验码，用于保证数据传输的完整性。

数据解析

• 风速及开关控制：10 60
  • 风速：高 4 位 10 表示风速为 LL（低速）。
  • 开关：低 4 位 60 表示关机操作。
• 模式设定：00 02
  • 模式值 02 表示设定为制冷模式。
• 温度设定：00 A0
  • 温度值 A0 表示设定温度为 16 摄氏度。

2. 查询/设置空调类型

• 功能码：0x05
• 寄存器地址：00 00（查询默认值）或 00 01（设置值）
• 功能：查询或设置空调类型
• 查询格式：

  查询：01 05 00 00 00 00 CD CA
  响应：01 05 00 00 01 00 CC 5A

• 设置格式：

  查询：01 05 00 01 01 00 9D DA
  响应：01 05 00 01 01 00 9D DA

3. 修改从机地址

• 功能码：0x06(06)
• 寄存器地址：AA
• 功能：修改从机地址
• 写入数据格式：
• 新地址：一个字节，表示新的从机地址
• 示例：将从机地址改为 03：

  查询：01 06 AA 03 DF 78
  响应：01 06 AA 03 DF 78

二、附录

（一）大金异常代码映射表

示例：值 1 = 4，值 2 = 9，异常代码 = U4。

（二）日立异常代码映射表
