一、产品简介
CY-SW0820A 8路20A 开关模块是专为智能照明控制系统设计的核心执行单元,集成8路独立磁保持继电器,每路支持20A 高负载通断控制(单路最大负载4400W),可实现对灯光、插座、电动窗帘、空调等多类设备的精准开关管理,采用35mm 标准导轨式安装。

功能说明:
内置电源无需外接电源模组
具备8个功能键,用于开关状态,设置波特率、从站地址、时间日期等功能。
支持天文时钟定时,可根据日出日落时间和星期状态执行自定义场景。
支持8个星期定时,可根据时分和星期状态执行自定义场景。
模块内置8路20A 继电器开关,单路最大4400W。
具备RS485控制串口,支持Modbus RTU 通讯协议,在9600波特率时最远支持1200米通讯,便于调试控制。
自带1个LED 数码管,设备工作状态一目了然。
自带消防接口,支持无源和有源12V 信号接入,实现消防联动。
采用35mm 导轨式安装。

技术参数
产品型号:CY-SW0820T
产品名称:8路20A时控开关模块
输入电压:110~230VAC±10%
输入频率:50/60Hz
开关输出:8路(单路20A)
RS485控制串口:2个,9600,N,8,1,支持Modbus RTU协议
支持波特率:1200,N,8,1;2400,N,8,1;4800,N,8,1;9600,N,8,1(默认);19200,N,8,1;38400,N,8,1
星期定时:8组
天文时钟:1组(支持日出和日落定时)
自定义场景:8个
功能按键:8个
显示数码管:1个
从机地址范围:1-63
工作温度:-5℃~45℃
工作相对湿度:≤90%
存储温度:-20℃~60℃
存储相对湿度:≤93%
外形尺寸(长高):114mm98mm72mm
防护等级:IP20
产品净重:558g/pcs
安装方式:35mm导轨式安装

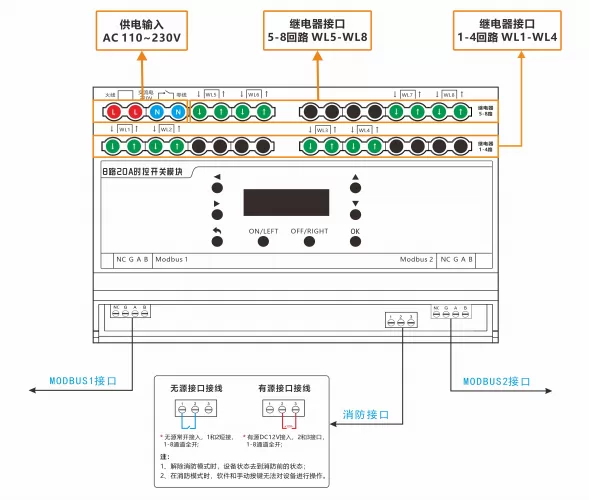

【图1 产品接口示意图】

8路20A开关模块开发文档插图1

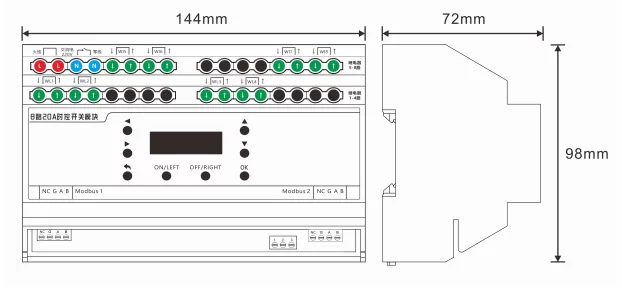

【图2 产品尺寸图】

8路20A开关模块开发文档插图3

【图3 单系统示意图】

8路20A开关模块开发文档插图5

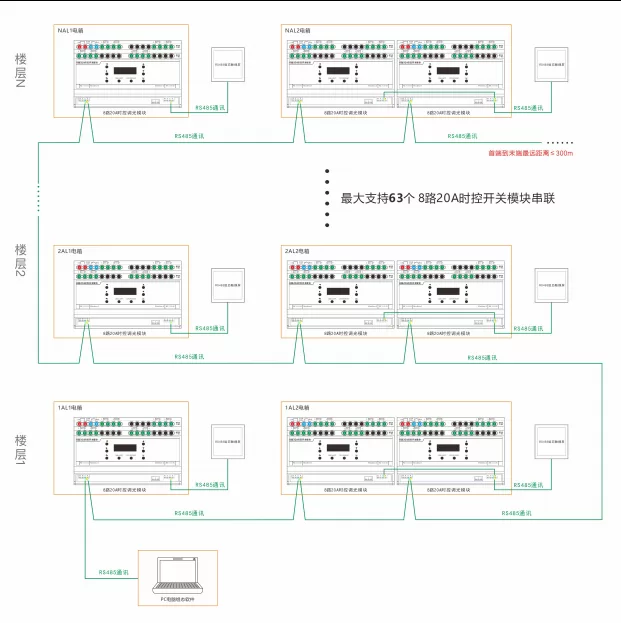

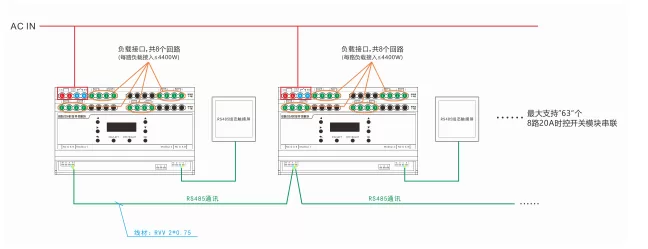

【图4 多系统示意图】

8路20A开关模块开发文档插图7

时控开关说明软件

8路20A开关模块开发文档插图8白银会员免费
8路20A开关模块开发文档插图9黄金会员免费
资源价格 1积分 销售数量 0 发布时间 2025年10月18日 更新时间 2025年10月18日
已付费?登录刷新

二、通讯接口
1.通讯格式
|通讯格式(左/右)|备注|
|1200,N,8,1||
|2400,N,8,1||
|4800,N,8,1||
|9600,N,8,1|默认|
|19200,N,8,1||
|38400,N,8,1||

2.从站地址
地址范围:0x01-0x3F
地址设置:物理按键(见控制面板操作)

3.协议格式说明

协议校验支持固定字节0xAC 0xAC 或者是CRC16校验

三、功能码说明

1. 功能码 03H 说明

主机->从机 发送:01 03 00 02 00 02 65 CB

主机<-从机 接收:01 03 04 00 FE 00 41 5B F3

主机->从机 发送指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 03H -Modbus 功能码,读单个寄存器或多个寄存器的值

第 3,4 个字节 0002H -从 0002H 寄存器位置开始读寄存器的值

第 5,6 个字节 0002H -从第 3,4 字节指定的寄存器开始,共读取 2 个寄存器的数据

第 7,8 个字节 65CBH -为该帧数据的校验字节 (CRC16 高低位)

主机<-从机 接收指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 03H -Modbus 功能码,读单个寄存器或多个寄存器的值

第 3 个字节 04H -调光共返回 4 个字节的数据

第 4,7 个字节 00020042H -调光共返回 4 个字节的数据

第 8,9 个字节 65CBH -为该帧数据的校验字节 (CRC16 高低位)2.功能码 06H 说明

主机->从机 发送:01 06 00 03 00 41 B9 FA

主机<-从机 接收:01 06 00 03 00 41 B9 FA

主机->从机 发送指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 06H -Modbus 功能码,写单个寄存器的值

第 3,4 个字节 0003H -从 0003H 寄存器位置开始写寄存器的值

第 5,6 个字节 0041H -从 3,4 字节指定的寄存器写入 0041H 值

第 7,8 个字节 B9FAH -为该帧数据的校验字节 (CRC16 高低位)

主机<-从机 接收指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 06H -Modbus 功能码,写单个寄存器的值

第 3,4 个字节 0003H -从 0003H 寄存器位置开始写寄存器的值

第 5,6 个字节 0041H -从 3,4 字节指定的寄存器写入 0041H 值

第 7,8 个字节 B9FAH -为该帧数据的校验字节 (CRC16 高低位)

3. 功能码 10H 说明

主机->从机 发送:01 10 00 01 00 02 04 00 01 00 FE E2 23

主机<-从机 接收:01 10 00 01 00 02 10 08

主机->从机 发送指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 10H -Modbus 功能码,一次写多个寄存器的值

第 3,4 个字节 0001H -从 0001H 寄存器位置开始一次写个寄存器的值

第 5,6 个字节 0002H -从 3,4 字节指定的寄存器位置开始,一次写两个寄存器的值

第 7 个字节 04H -要写入的总字节数为 8(2 个寄存器*2)

第 8,9 个字节-第 1 个寄存器写 0001H 值,第 2 个寄存器写 00FEH 值

第 10,11 个字节 E223H -为该帧数据的校验字节 (CRC16 高低位)

主机<-从机 接收指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 10H -Modbus 功能码,一次写多个寄存器的值

第 3,4 个字节 0001H -从 0001H 寄存器位置开始一次写个寄存器的值

第 5,6 个字节 0002H -从 3,4 字节指定的寄存器位置开始,一次写两个寄存器的值

第 7,8 个字节 1008H -为该帧数据的校验字节 (CRC16 高低位)4. 功能码 01H 说明

主机->从机 发送:01 01 00 00 00 08 3D CC

主机<-从机 接收:01 01 01 FF 11 C8

主机->从机 发送指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 01H -Modbus 功能码,读单个线圈或多个线圈的值

第 3,4 个字节 0000H -从 0000H 线圈位置开始读线圈的值

第 5,6 个字节 0008H -从第 3,4 字节指定的线圈开始,共读取 8 个线圈的数据

第 7,8 个字节 3DCCH -为该帧数据的校验字节 (CRC16 高低位)

主机<-从机 接收指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 01H -Modbus 功能码,读单个线圈或多个线圈的值

第 3 个字节 01H -调光共返回 1 个字节的数据长度

第 4 个字节 FFH -调光共返回 1 个字节的数据,线圈 bit:1 开,0 关,bit0-bit7,表示开

第 5,6 个字节 11C8H -为该帧数据的校验字节 (CRC16 高低位)

5. 功能码 05H 说明

主机->从机 发送:01 05 00 00 FF 00 8C 3A

主机<-从机 接收:01 05 00 00 FF 00 8C 3A

主机->从机 发送指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 05H -Modbus 功能码,写单个线圈的值

第 3,4 个字节 0000H -从 0000H 线圈位置开始写线圈的值

第 5,6 个字节 FF00H -从 3,4 字节指定的线圈写入 FF00H 值

第 7,8 个字节 8C3A -为该帧数据的校验字节 (CRC16 高低位)

主机<-从机 接收指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 05H -Modbus 功能码,写单个线圈的值

第 3,4 个字节 0000H -从 0000H 线圈位置开始写线圈的值

第 5,6 个字节 FF00H -从 3,4 字节指定的线圈写入 FF00H 值

第 7,8 个字节 8C3A -为该帧数据的校验字节 (CRC16 高低位)

6. 功能码 0FH 说明

主机->从机 发送:01 0F 00 00 00 08 01 0F BE 91

主机<-从机 接收:01 0F 00 00 00 08 54 0D主机->从机 发送指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 0FH -Modbus 功能码,一次写多个寄存器的值

第 3,4 个字节 0000H -从 0000H 线圈位置开始一次写个线圈的值

第 5,6 个字节 0008H -从 3,4 字节指定的线圈位置开始,一次写 8 个线圈的值

第 7 个字节 01H -要写入的总字节数为 8(2 个寄存器*2)

第 8 个字节-0FH 第 1 个寄存器写 0001H 值,第 2 个寄存器写 00FEH 值

第 9,10 个字节 BE91H -为该帧数据的校验字节 (CRC16 高低位)

主机<-从机 接收指令定义:

第 1 个字节 01H -调光设备地址(由设备 ID 拨码决定)

第 2 个字节 0FH -Modbus 功能码,一次写多个线圈的值

第 3,4 个字节 0000H -从 0000H 线圈位置开始一次写个线圈的值

第 5,6 个字节 0008H -从 3,4 字节指定的线圈位置开始,一次写 8 个线圈的值

第 7,8 个字节 540DH -为该帧数据的校验字节 (CRC16 高低位)

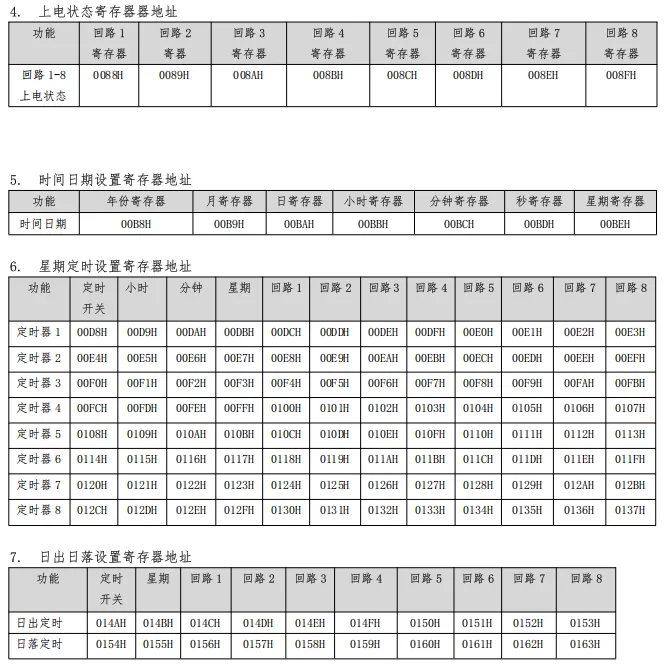

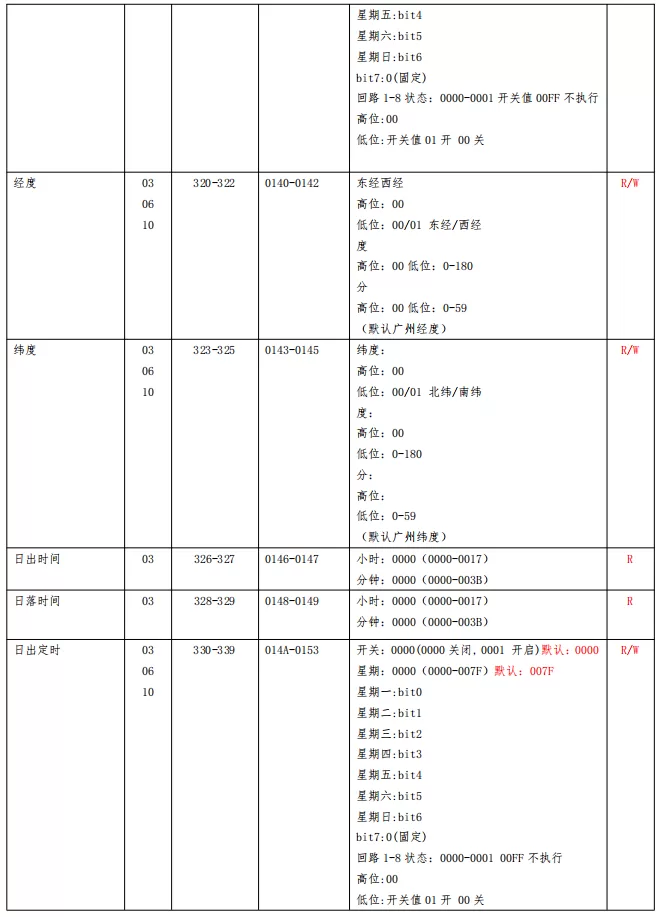

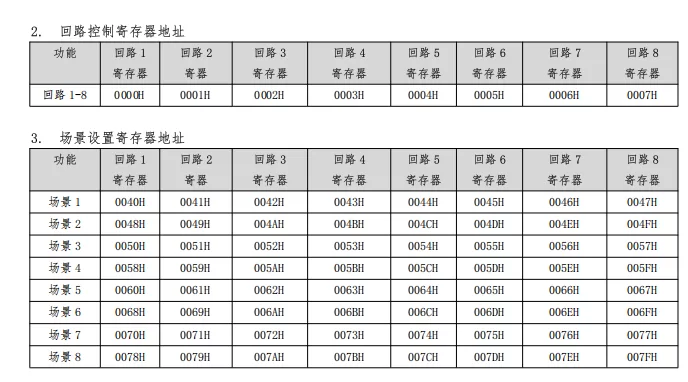

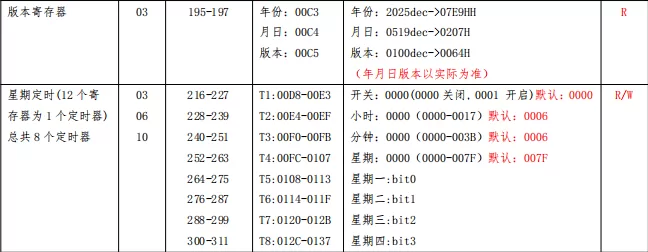

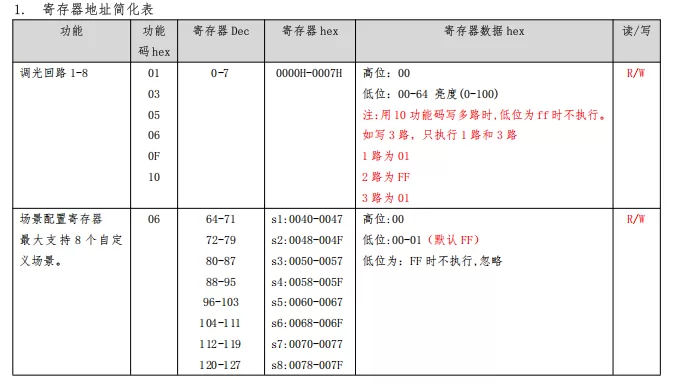

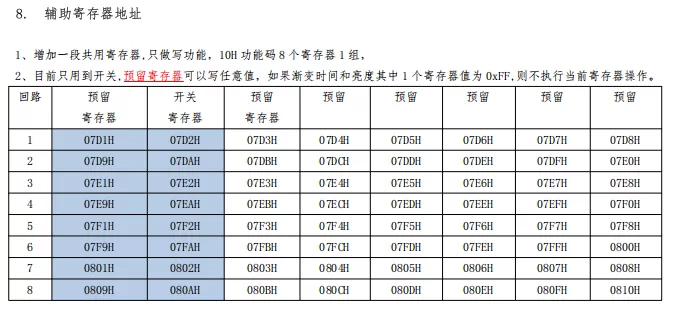

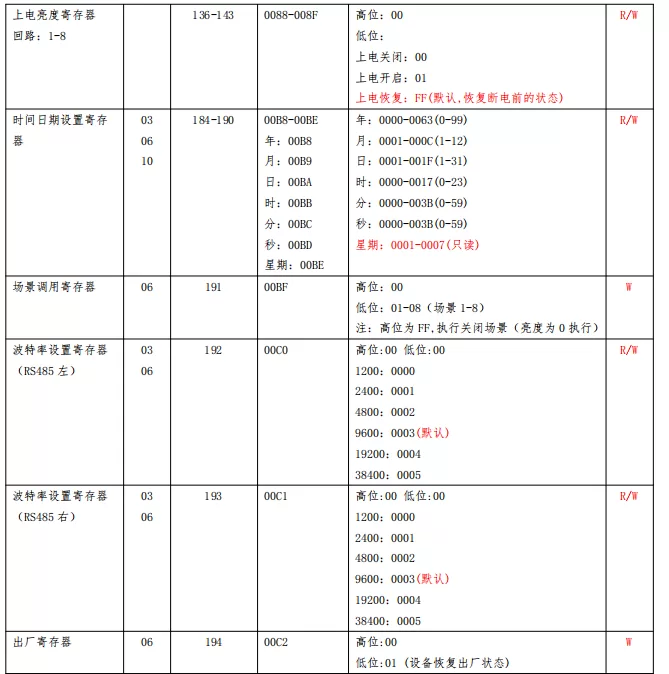

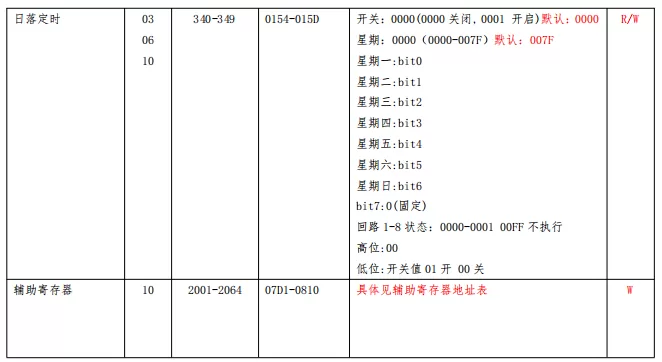

四、寄存器地址表

8路20A开关模块开发文档插图11
8路20A开关模块开发文档插图13
8路20A开关模块开发文档插图15
8路20A开关模块开发文档插图17
8路20A开关模块开发文档插图19
8路20A开关模块开发文档插图21
8路20A开关模块开发文档插图23
8路20A开关模块开发文档插图25

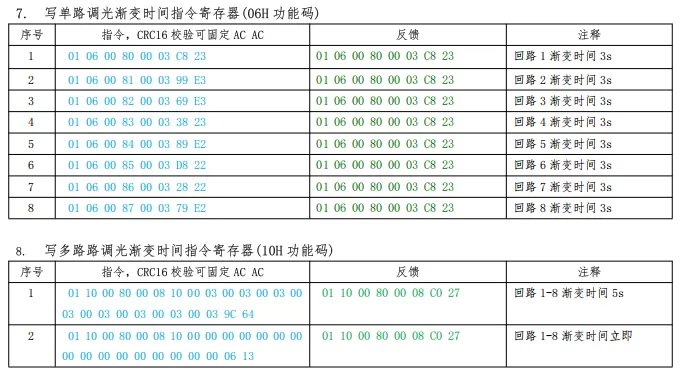

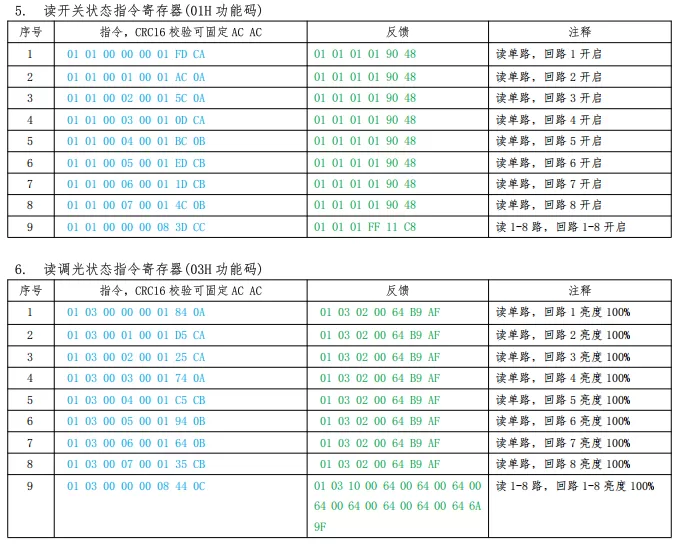

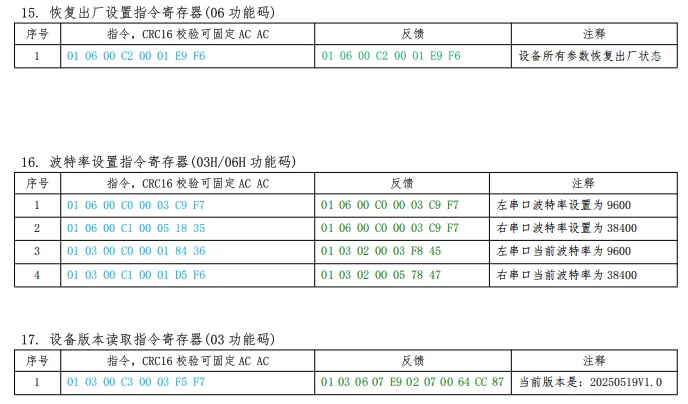

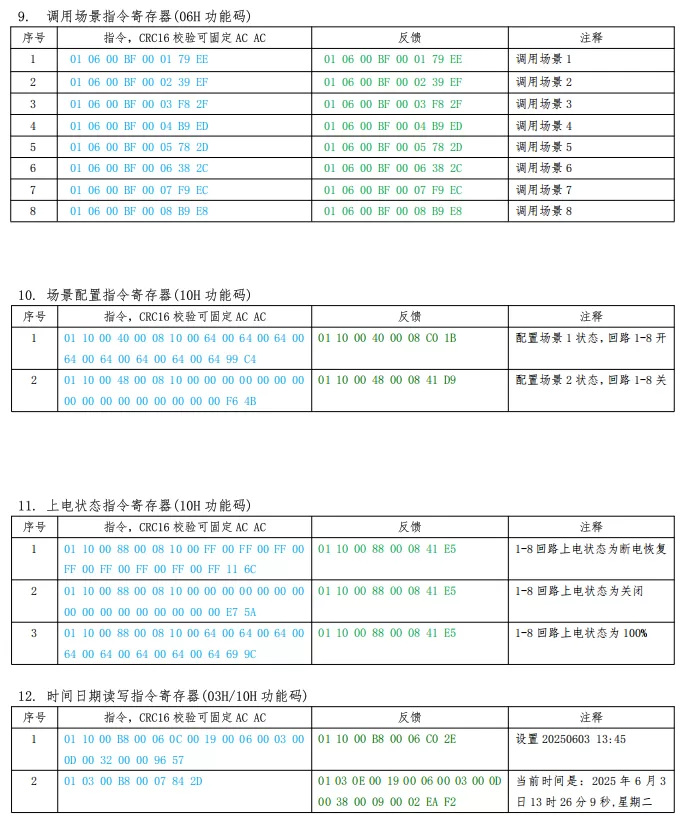

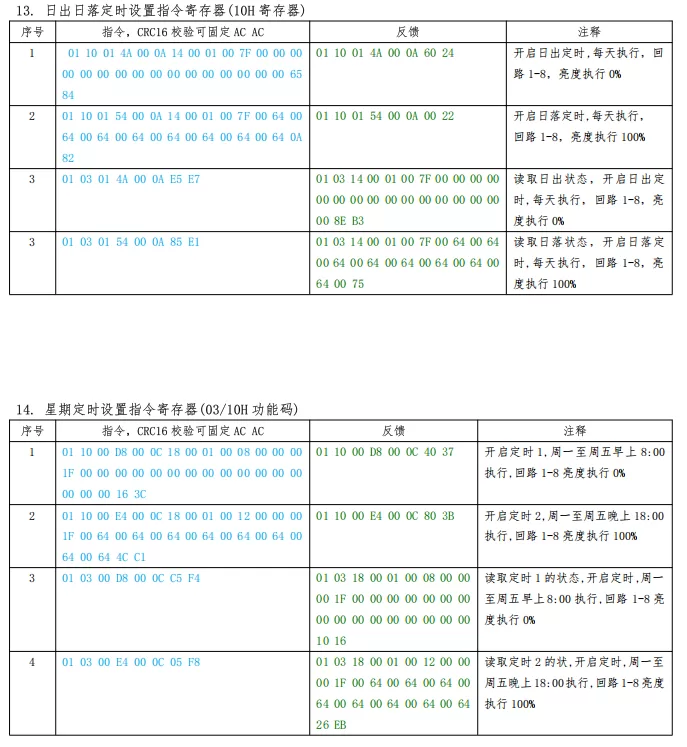

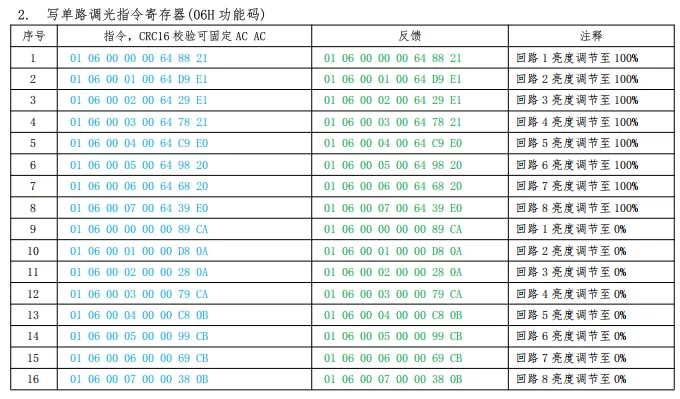

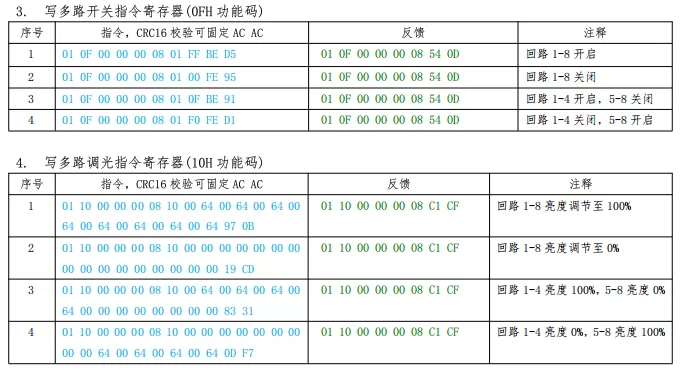

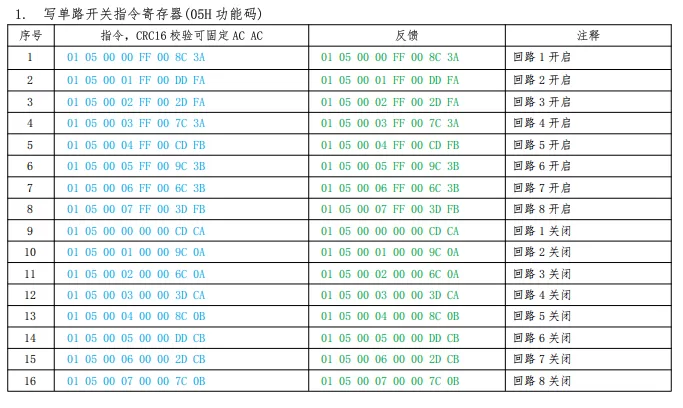

五、协议例程

8路20A开关模块开发文档插图27
8路20A开关模块开发文档插图29
8路20A开关模块开发文档插图31
8路20A开关模块开发文档插图33
8路20A开关模块开发文档插图35
8路20A开关模块开发文档插图37
8路20A开关模块开发文档插图39
8路20A开关模块开发文档插图41

六、控制面板

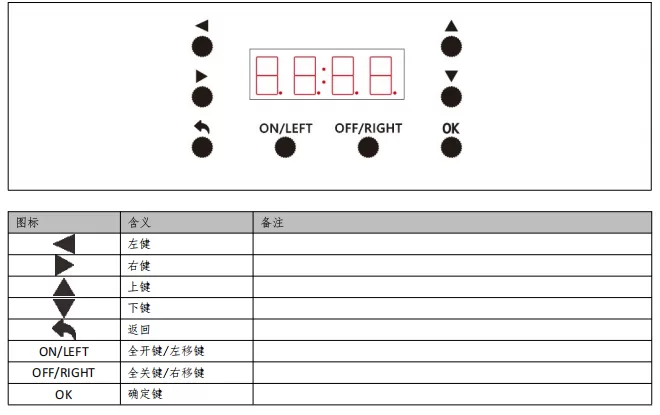

1.按键功能

8路20A开关模块开发文档插图43
8路20A开关模块开发文档插图45

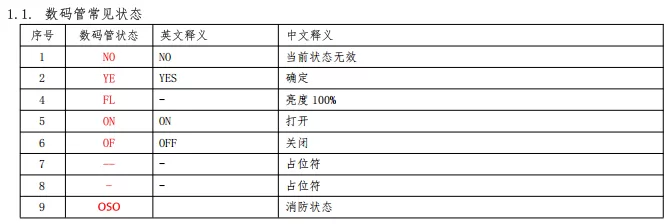

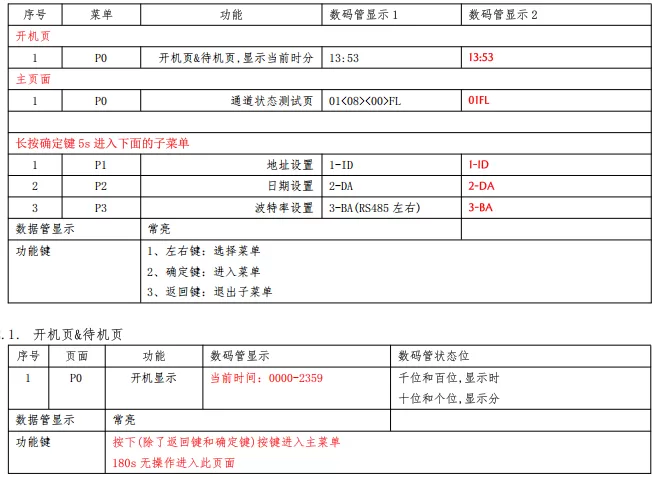

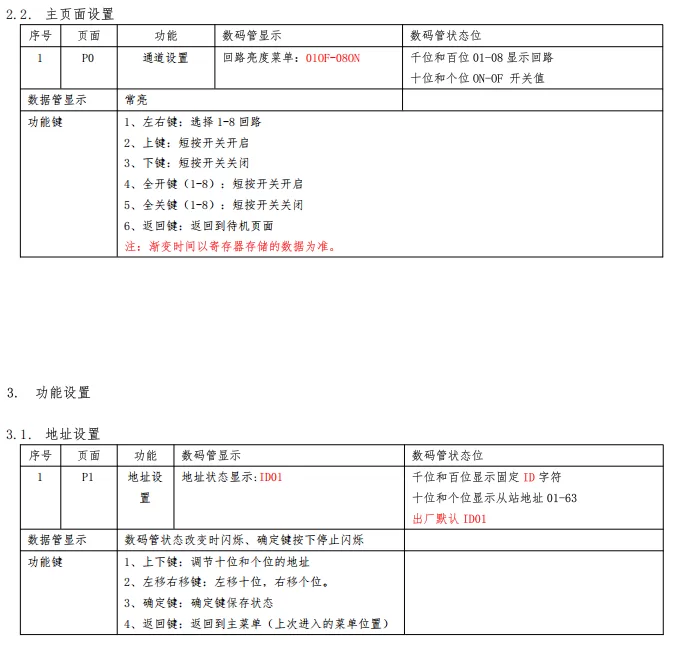

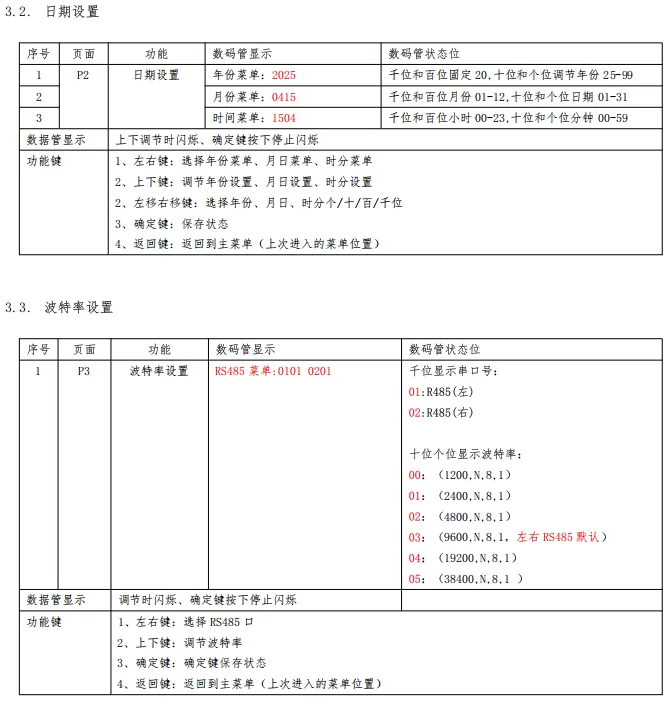

2.菜单定义

8路20A开关模块开发文档插图47
8路20A开关模块开发文档插图49
8路20A开关模块开发文档插图51

七、消防接口
1、有源信号
1.1 有源信号DC12V接入,1-8通道全开,解除消防模式时,亮度状态去到消防前状态
2、无源信号
2.1 无源常开接入,NO和GND短接,1-8通道全开,解除消防模式时,亮度状态去到消防前状态

注:在消防模式时,软件和手动按键无法对设备进行操作。
