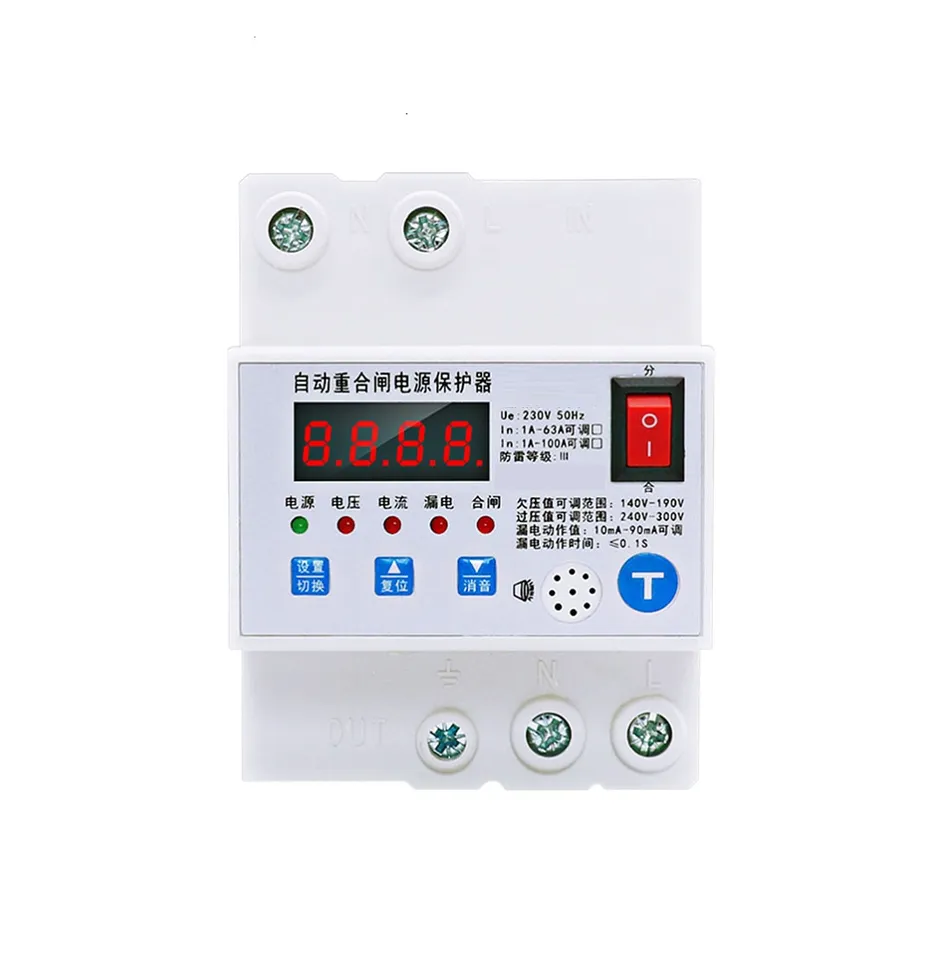

Modbus自动重合闸:技术革新引领电力安全插图1

概述

在当今的工业与民用电力系统中,电力的安全、稳定供应是至关重要的。自动重合闸产品是一种智能电力保护设备,它具备了过压、欠压、过流、短路及漏电保护等多重功能,为电力系统提供了一个全面的安全保障。

产品规格与特点

  1. 尺寸与安装:自动重合闸开关的体积为72x96x66mm,适合于标准的电力系统安装。
  2. 电气性能
  • 额定工作电压与消耗:AC 230V,漏电保护值10-90mA,消耗功率小于3W。
  • 电压保护范围:欠压保护145-190V,过压保护240-300V。
  • 工作电压范围:广泛的140V-320V。
  • 电流特性:最大额定输出电流100A,电流范围可调1A-100A。
  1. 寿命与耐久性:电气寿命可达20000次通断。
  2. 保护功能
  • 合闸检测:自动检测线路状态,当存在任何一种故障立即分闸。
  • 多重电压保护:包括过压、欠压保护。
  • 过流与短路保护:当电流超过设定值,自动断开连接。
  • 剩余电流保护:快速响应漏电情况。
  • 零线断开保护:保护器在电压不平衡时自动断开。
  • 断电保护与自动合闸:在断电后自动断开并在电源恢复时自动合闸。
  1. 声光故障报警:故障时指示灯亮起并伴有声音报警。

工作条件

  • 温度范围:-25°C至+70°C,适应不同环境。
  • 海拔与大气条件:可在不超过2000米高度和各种湿度条件下工作。
  • 污染等级:2级,适合一般工业环境。
  • 安装类别:I、III类。

智能控制与通信协议

支持标准modbus协议,具备灵活的控制指令,包括合闸、分闸以及广播指令。它的通信速率为9600波特,支持简单的按钮操作来修改地址,用户可以根据协议文档进行更多的协议功能定制。

指令类型发送指令接收指令说明
合闸01050001FF00DDFA01050001FF00DDFA合闸操作
广播合闸00050001FF00DC2B向所有设备发送合闸指令
分闸0105000100009C0A0105000100009C0A分闸操作
广播分闸0005000100009DDB向所有设备发送分闸指令

此表格详细列出了Modbus协议中特定的合闸和分闸操作的指令格式。每个指令都包含地址、功能代码、寄存器地址、数据值和CRC校验码。”发送指令”列显示了发出的指令代码,而”接收指令”列显示了预期的响应代码。

更多命令解释,请联系客服!

应用场景

自动重合闸开关适用于各种工业、商业和住宅电力系统,特别适合于对电力安全性有较高要求的场合,如医疗设施、数据中心、制造工厂等。

现有技术比较

与市场上其他同类产品相比,自动重合闸开关在尺寸、功耗、保护功能和智能控制方面具有显著优势。其综合性的保护措施和高度的自动化程度确保了电力系统的高效稳定运行。
