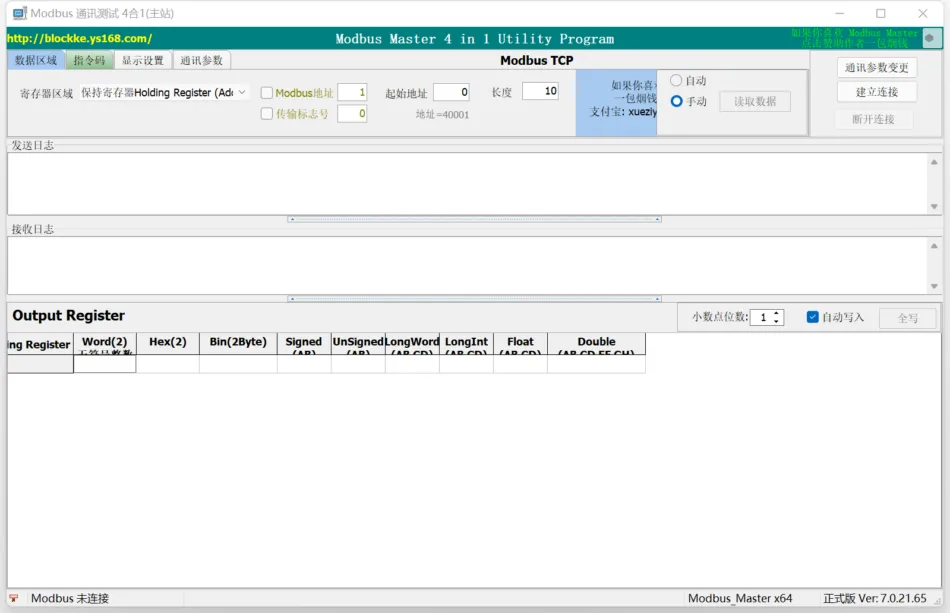

Modbus Master串口王:Modbus现场通讯测试助手插图1

Modbus Master 7.0.21

这是一个小巧的Modbus Master测试工具,综合了Modbus TCP、Modbus UDP、Modbus RTU、Modbus ASCII 四种工作模式.是现场通讯测试的最佳助手。
Modbus RTU、Modbus ASCII可以基于TCP/IP或UDP/IP方式进行通讯模式。适合运行在任何Windows平台下。绿色软件,无需任何运行库。

功能简介:

  1. 选定连接方式为 以太网TCP、以太网UDP、串口RTU、串口ASCII、Modbus RTU(TCP通
    讯)、Modbus RTU(UDP通讯)、Modbus ASCII(TCP通讯)、Modbus ASCII(UDP通讯)
  2. 如果是串口RTU、ASCII:设定串口客户端串口及参数,点击打开,可选择不同的寄存器进行读写操作。
    如果是TCP、UDP、RTU(TCP|UDP)、ASCII(TCP|UDP):
    设定客户端IP和端口(默认502),点击连接,连接成功后,可选择不同的寄存器进行读写操作。
  3. 该软件作为Modbus 主站(即Mdobus 客户端)
    使用,可以读取线圈寄存器(Output Coil)、离散输入寄存器(Input Relay)、保持寄存器(HoldingRegister)、输入寄存器(Input Register)、扩展寄 存器(Extended Register)数据,同时可以写入线圈寄存器(Output Coil)、保持寄器(HoldingRegister)、扩展寄存器(Extended Register)数据;数据可以按格式格式进行显示,为测试工作带来便利。

最后更新

v 7.0.21 (Build 2022/11/8)

  • 新增功能码14H–读扩展寄存器(Extended
    Register)
  • 新增功能码15H–写扩展寄存器(Extended
    Register)
  • 修改软件图标
  • 新增不标准03H,04H功能码数据长度判断 v 6.2.20 (Build 2022/08/30)
  • 修改读取串口列表的方式,正确读取有效的串口 v 6.2.19 (Build 2022/06/2)
  • 修改读取串口列表的方式,只显示有效的串口 v 6.2.18 (Build 2022/05/11)
  • 修正串口通讯,接收到特定字符断流的bug。
  • 修改地址起始从0开始(原为1开始) v 6.2.17.53(Build 2022/04/01)
  • 修正Modbus ASCII 模式下功能码命令发送错误
    信息 v 6.1.16.52(Build 2022/03/27)
  • 调整功能码页面,更好的理解modbus命令的组成方法
  • 修改功能码数据显示bug
  • 新增软件置顶功能 v 6.0.15.50(Build 2022/03/25)
  • 调整界面,工作模式采用对话框进行修改
  • TCP、UDP新增IPv4和IPv6的连接方式选择
  • 新增自动连续读取数据
  • 新增TCP、UDP连接下的RTU、ASCII协议解析选择功能码组成命令功能
  • 新增自动连续发送命令 v 5.2.13.49(Build 2021/12/18)
  • 修改浮点数显示方式,超出精度用科学计数方式
    显示
  • 数据列可调整宽度 v.5.1.12.46(Build 2020/12/11)
  • 双击快速修改线圈寄存器(Output Coil)
  • 线圈寄存器(Output Coil)添加HEX,BIN格式输入
  • 修改内部线程工作模式
  • 修改程序莫名退出的Bug v.5.0.0.42(Build 2020/12/03)
  • 新增Modbus ASCII 工作模式
  • 新增收发时间显示,及时间格式
  • 新增收发数据显示不同颜色
  • 新增数据保存功能 v.4.1.2.39(Build 2020/12/02)
  • 新增数据显示类型:
    • 21: String 字符(AB)
  • 加大起始地址范围和Modbus地址范围 v.4.0.1.36(Build 2020/11/26)
  • 修改地址超限的bug v.4.0.0.30(Build 2020/09/30)
  • 通过合并 TCP、UDP、RTU通讯方式,修改而来 v.3.1.0.29(Build 2020/09/27)
  • 修订线圈寄存器、离散输入寄存器数据显示
  • 新增0FH功能码功能
  • 完善各功能码反馈提示信息及异常信息
  • 新增本地端口参数 v.3.0.0.26(Build 2020/09/21)
  • 调整界面
  • 升级编译器版本.发布32位和64位程序
  • 修正数据显示的重大Bug Bug Bug!!
  • 完善各种数据换位格式,可选择以下显示方式
    1: Signed (2 Byte)有符号整数(AB)*
    2: Signed (2 Byte)有符号整数(BA)
    3: UnSigned(2 Byte)无符号整数(AB)*
    4: UnSigned(2 Byte)无符号整数(BA)
    5: LongWord (4 Byte)无符号整数(AB CD)*
    6: LongWord (4 Byte)无符号整数(CD AB)
    7: LongWord (4 Byte)无符号整数(BA DC)
    8: LongWord (4 Byte)无符号整数(DC BA)
    9: LongInt (4 Byte)有符号整数(AB CD)*
    10: LongInt (4 Byte)有符号整数(CD AB)
    11: LongInt (4 Byte)有符号整数(BA DC)
    12: LongInt (4 Byte)有符号整数(DC BA)
    13: Float(4 Byte)单精度浮点(AB CD)*
    14: Float(4 Byte)单精度浮点(CD AB)
    15: Float(4 Byte)单精度浮点(BA DC)
    16: Float(4 Byte)单精度浮点(DC BA)
    17: Double(8 byte)双精度浮点(AB CD EF GH)*
    18: Double(8 byte)双精度浮点(GH EF CD AB)
    19: Double(8 byte)双精度浮点(BA DC FE HG)
    20: Double(8 byte)双精度浮点(HG FE DC BA) v.2.2.0.18(Build 2020/06/4)
  • 修正了几个BUG. v.2.0.0.16(Build 2018/08/9)
  • 调整界面,并列显示所有数据格式
  • 新增数据显示格式,加入16位有符号整
    数,Bin,Double
  • 增加小数点位数设定,
  • 增加Float(Swap),Smalint(Swap),Double(Swap)

支持的功能码:

  • 01H–读取线圈寄存器(Output Coil),位操作
  • 02H–读取离散输入寄存器(Input Relay),位操作
  • 03H–读保持寄存器(Holding Register),字节操作
  • 04H–读取输入寄存器(Input Register),字节操作
  • 05H-写单个线圈寄存器(Output Coil),位操作
  • 06H–写单个保持寄存器(Holding Register),字节
  • 0FH–写多个线圈寄存器(Output Coil),字节指令操作,可写多个
  • 10H–写多个保持寄存器(Holding Register),字节指令操作,可写多个
  • 14H–读多个扩展寄存器(Extended Register),字节操作
  • 15H–写多个扩展寄存器(Extended Register),字节操作

软件下载:

http://blockke.ysepan.com/
