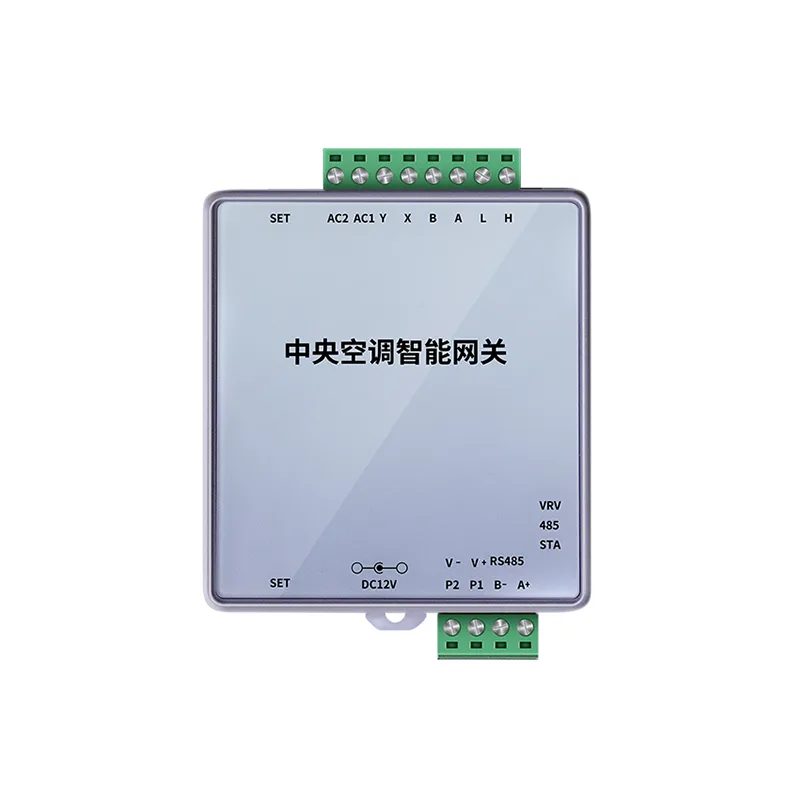

Modbus协议中央空调网关,适用大金,东芝,日立,三菱,美的,格力,海尔
  • Modbus协议中央空调网关,适用大金,东芝,日立,三菱,美的,格力,海尔

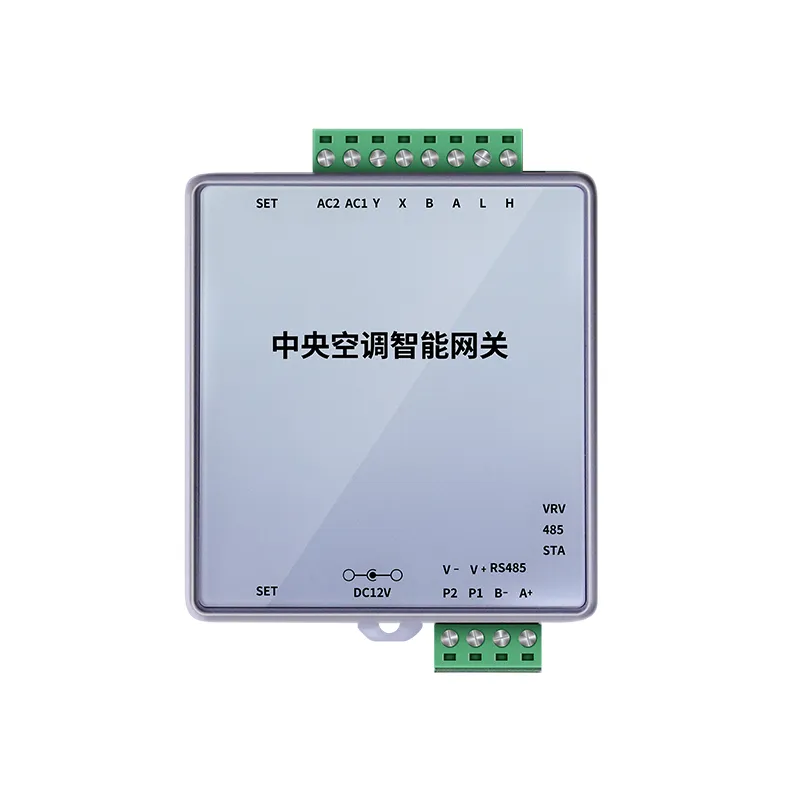

Modbus协议中央空调网关,适用大金,东芝,日立,三菱,美的,格力,海尔插图1

中央空调网关可应用于多个场所:智能家居,智能办公楼宇、大型商场、宾馆、医院、学校等。提供协议,多种端口对接。

1、网关品牌:

2、适用中央空调品牌:大金、东芝、日立、三菱重工、三菱电机、美的、格力、三菱重工海尔、海信、博世、海尔、约克,其它品牌正在研发,详情请咨询厂家相关人员。

3、网关尺寸:(单位 mm)长*宽*高 105*92*55

4、外部接口:RS485、rs232、网关、WIFI、KNX 总线(特殊要求与厂家联系)。

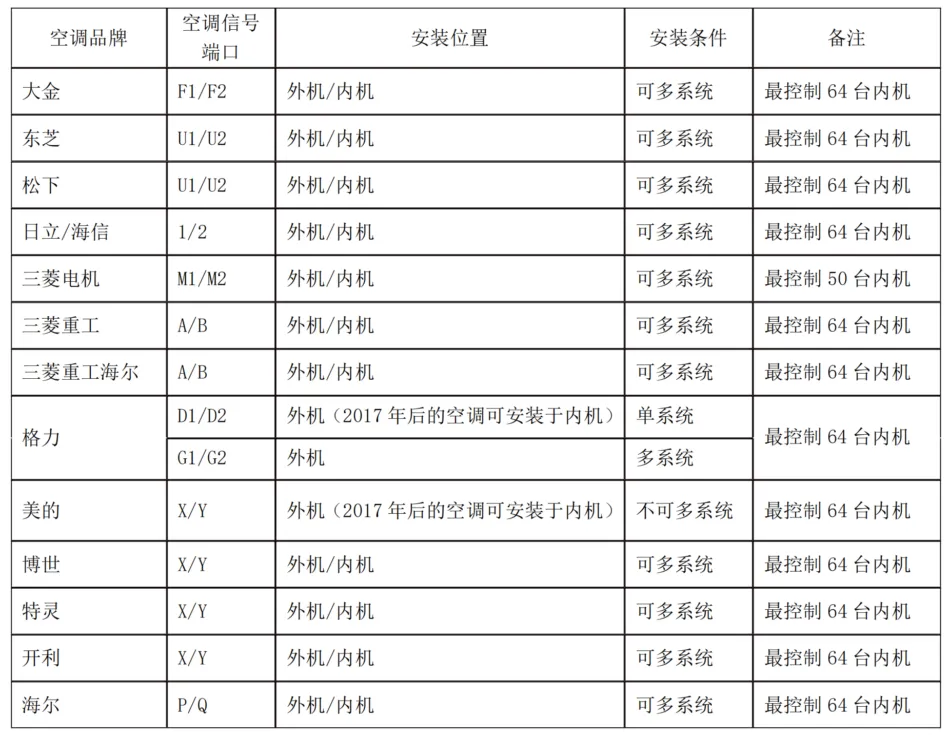

5、可对接中央空调室内外机:

Modbus协议中央空调网关,适用大金,东芝,日立,三菱,美的,格力,海尔插图3

其它品牌信号线代码示意请咨询我们或者空调相对应厂家。

功能

◆ 通讯协议转换

◆ 另有设备可实现大金空调远程控制及计费系统(设备详情请咨询厂家)

◆ 每台网关最多可控制 64 台内机,多台外机

◆ 网关与空调对接信号线采用 2 芯屏蔽信号线 2*1.0 或者 2*1.5

◆ 网关通过 RS485 或者 RS232 等实现上层数据传输;可实现手机或平板电脑APP 远程遥控等。



额定电压及频率

◆ 输入:DC12-30V 1A

◆ 功耗:40mV—300mV,2/3W

◆ 电源:直流 12V/24V 电源供电

通信:

◆ 缺省值:9600,8,N,1

◆ 波特率:9600bps

产品功能:

1.监控

运转/停止 室内机的运转/停止状态

运转模式 制冷,制热,送风,除湿(取决于室内机的性能) 设定温度

室内机的设定温度

室内温度 室内机的吸气温度

风量 LL,·L,·M,·H,·HH·(取决于室内机的性能)

强制停止状态 强制停止室内机的状态 异常 故障、警告的异常代码

2.控制

运转/停止 控制室内机的运转/停止

运转模式 制冷,制热,送风,除湿 (取决于室内机的性能) 设定温度 制冷/制热的

设定温度

风量 LL,·L,·M,·H,·HH·(取决于室内机的性能)

3.检索

系统信息通讯状态

室内机连接 多少台室内机已连接,并且每台室内机的网络地址

网关的 Modbus 通信参数

2.1 485 通信参数

波特率 9600bps 数据位 8 停止位 1 奇偶校验位 NONE

2.2 功能代码:

本网关支持以下功能代码。如果本网关接收到此表中以外的功能代码,则此功能 代码

将会被视为非法的功能代码,并且本网关会反馈异常响应。功能代码 信息 广播

0x04(04) 读 输 入 寄 存 (Read·Input·Register)

0x06(06) 预 置 单 个 寄 存 器

(Preset·Single·Register)

0x10(16) 预置多个寄存器 (Preset·Multiple·Registers)

2.2.1 功能格式:

读输入寄存器(Read Input Register)(0x04)

◆ [功能]

读取输入寄存器中的值。

其地址和输入寄存器的内容请参照“3.Modbus 寄存器”。

◆ [查询]

查询信息列举了寄存器的起始地址及寄存器的数量。

寄存器寻址起始地址为 0: 寄存器 30001 的地址是 0x0000。

此功能在一次查询中最多可读取 4 台 VRV 室内 机信息。

预置单个保持寄存器(Preset single register)(0x06)

◆ [功能]

写入一个值到保持寄存器中。在广播的情况下,此值被写入到所的保持寄存器中。其地址

和保持寄存器的内容请参照“3.Modbus 寄存器”。

◆ [查询]

查询信息列举了寄存器的起始地址和一个值。

寄存器寻址起始地 40001 的地址是 0x0000。

预置多个保持寄存器(Preset multiple register)(0x10)

◆ [功能]

写入多个值到保持寄存器中。在广播的情况下,此值被写入到所有从机的相同

类型的保持寄存器中。其地址和保持寄存器的内容请参照“3.Modbus 寄存器”。

◆ [查询]

查询信息列举了寄存器的起始地址、数据大小和多个值。寄存器寻址起始地址为 0:

寄存器 40001 的地址是 0x0000。此功能在一次查询中最多可写入 1 台 VRV 室 内

机信息。
