功能简述

一款网络转485网关设备,同时具备Modbus边缘网关功能,可以将众多设备 寄存器值轮询暂存,同时可以用寄存器值产于与或逻辑判断功能,输出自定义 的数据控制本地设备。

搭载NETCAT自研网猫通讯模组。该模组可以将众多的Modbus数据通过本 地轮询分析判断自动化运行,从而降低服务端压力和提高服务端轮询速度。可 以把他简单理解为一个网络转485模组 + 状态寄存模组 + 与逻辑模组 + 或逻辑 模组。

选型建议

广泛适用于家庭,办公楼,酒店,银行,医院,学校,机场,博物馆,工厂, 实验室等使用Modbus设备的用户,也适用于弱电集成商,智能家居方案工程 师等专业人士使用。

产品功能

1、具备传统网络TCP/IP转485的所有功能。

2、2个独立串口(波特率可修改),每个独立串口支持2个网络端口。

3、每个网络端口分别可以设定服务端客户端,心跳,注册包。

4、4个网络端口支持多达128个客户端连接。

5、网络模块修改器搜索配置IP,网页配置参数。

6、支持将多个Modbus设备状态轮询存储,服务端一次性查询获取。

7、轮询寄存器支持多达400个。

8、支持多条件与逻辑,或逻辑边缘判断,直接本地执行。

9、边缘判断执行,可以添加多条执行指令,或场景指令。

10、执行指令支持自定义数据,支持驱动任意总线设备。

11、边缘计算判断逻辑支持多达256组。

12、支持二次调用开发,提供API调用接口。

13、具备NTP时钟校时功能,在连接互联网的情况下可以通过串口1和2下发 校时协议。

14、模块小巧支持35导轨安装,宽电压7-24V供电。

使用教程

1、模块通电,接入网络。

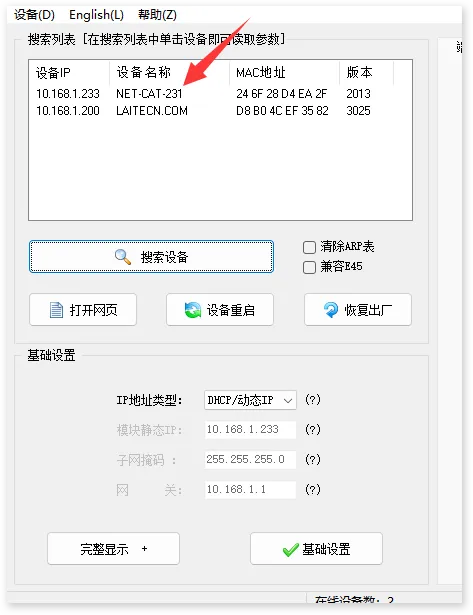

2、同一个局域网下用网络模块修改器查找IP,模块初始状态为自动获取IP, 该软件只用来查找,修改获取IP以及设备重启。

Modbus边缘计算网关使用教程插图1

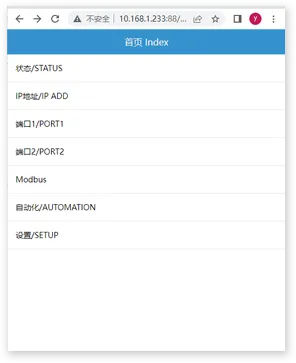

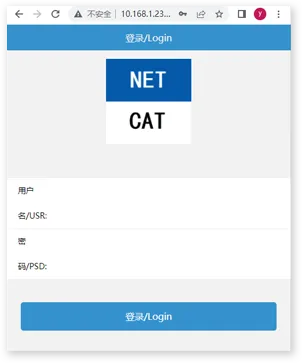

3、用IP:88访问网页端进行模块的配置和设置,例如10.168.1.233:88,默认 用户名密码为admin,admin

Modbus边缘计算网关使用教程插图3 Modbus边缘计算网关使用教程插图5

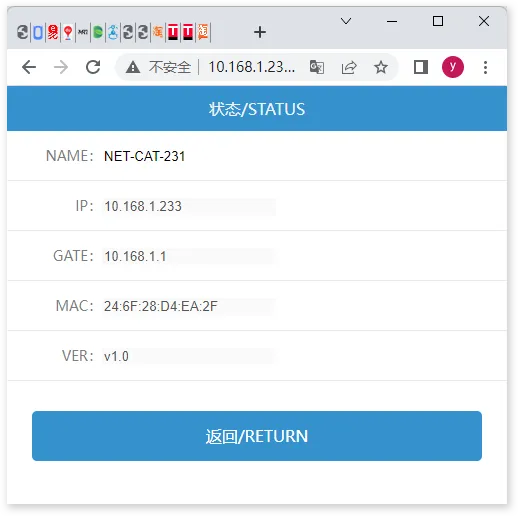

4、状态页面展示的是模块的状态信息。

Modbus边缘计算网关使用教程插图7

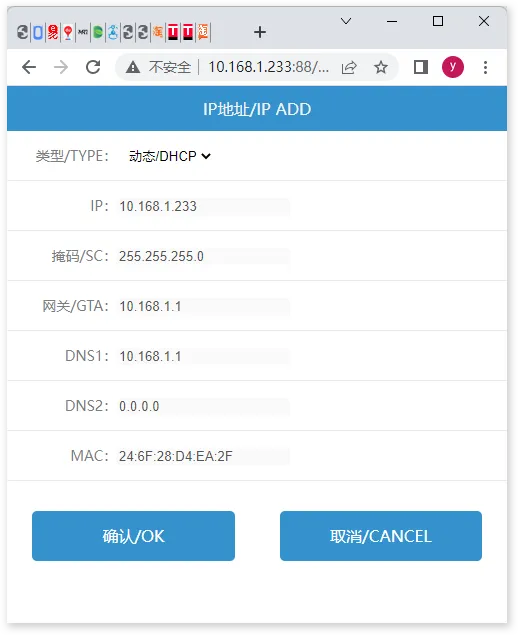

5、IP地址,用来配置模块的IP相关参数。

Modbus边缘计算网关使用教程插图9

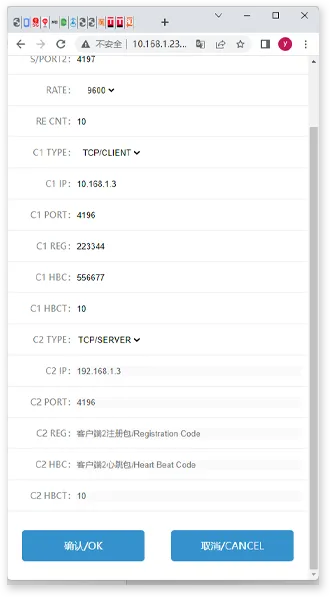

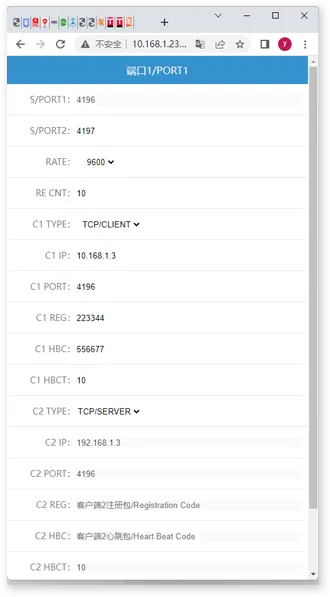

6、端口1用于主串口和与之对应的2个网络端口配置。

端口2用户轮询串口和与之对应的2个网络端口配置。

S/PORT1,对应网络端口1的端口号;

S/PORT2,对应网络端口2的端口号;

RATE为波特率;RE CNT,断网重连时间10秒;

C1 TYPE 端口类型,服务端或者客户端;

如果选择客户端C1 IP,为连接服务器的IP地址;

如果选择客户端C1 PORT,为连接服务器的端口;

如果选择客户端C1 REG,为连接服务器的注册包,为16进制;

如果选择客户端C1 HBC,为连接服务器的心跳包,为16进制;

如果选择客户端C1 HBCT,为连接服务器的心跳包时间间隔,时间单位为秒;

S/PORT2的配置同端口1。

Modbus边缘计算网关使用教程插图11 Modbus边缘计算网关使用教程插图13

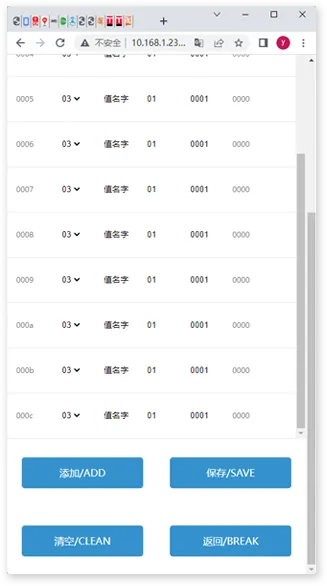

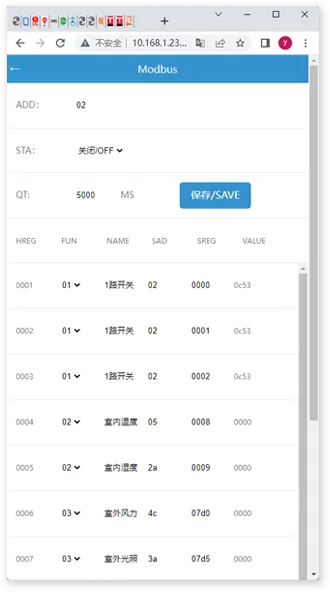

7、Modbus,主要用于轮询数据的配置。

• ADD为对外Modbus地址,你可以通过网络和主串口来轮询你配置的所有 寄存器数据。

• STA为状态,是否开启轮询。

• QT为轮询时间间隔,两个寄存器之间的轮询时间间隔。

• HREG为Host Register,主机寄存器,可以通过网络和主串口一次性来轮 询所配置寄存器的值。

• FUN为轮询功能代码。

• NAME为该寄存器的名字辅助记忆。

• SAD为Sliver Add,从机地址。

• SREG为Sliver Register,从机寄存器。

• VALUE为轮询回来寄存器的值。

Modbus边缘计算网关使用教程插图15 Modbus边缘计算网关使用教程插图17

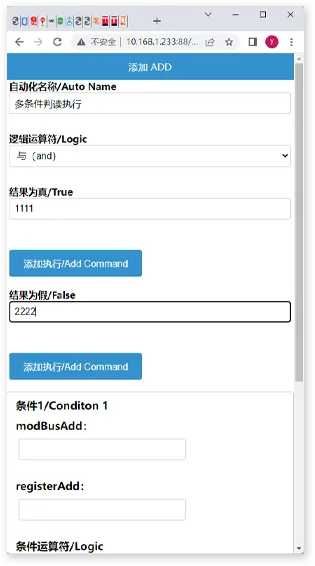

8、自动化/Automation主要用于对轮回回来的数据进行与或逻辑的比较计算, 并调用指令执行。

• 自动化名称为该逻辑的名称。

• 逻辑运算符,可以选择与逻辑(都满足才执行)和或逻辑(满足一个就执行)。

• 结果为真执行,表示满足运算条件后发出自定义16进制数据1111(数据之 间无空格),如果要发送多条指令,点击添加执行就可以。参与逻辑运算的 寄存器,只要其中一个发生变化就会进行一次逻辑判断。

• 结果为假执行,表示不满足运算条件后发出自定义16进制数据1111(数据 之间无空格),如果要发送多条指令,点击添加执行就可以。参与逻辑运算 的寄存器,只要其中一个发生变化就会进行一次逻辑判断。

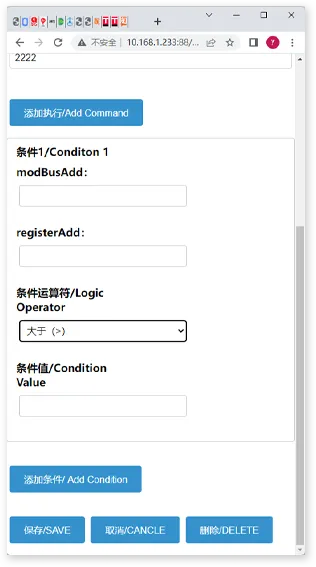

• 条件1-Modbusid:表示参与逻辑判断的Modbus从机地址; 条件1-registerAdd:表示参与逻辑判断的Modbus寄存器地址; 条件运算符:表示对寄存器值的逻辑判断运算规则,包含大于,小于,等 于,大于等于,小于等于,不等于;条件值表示参与运算规则的参考值。

• 增加条件按钮:可以增加多个判断条件,结合逻辑运算符进行与/或逻辑 判断。

Modbus边缘计算网关使用教程插图19 Modbus边缘计算网关使用教程插图21

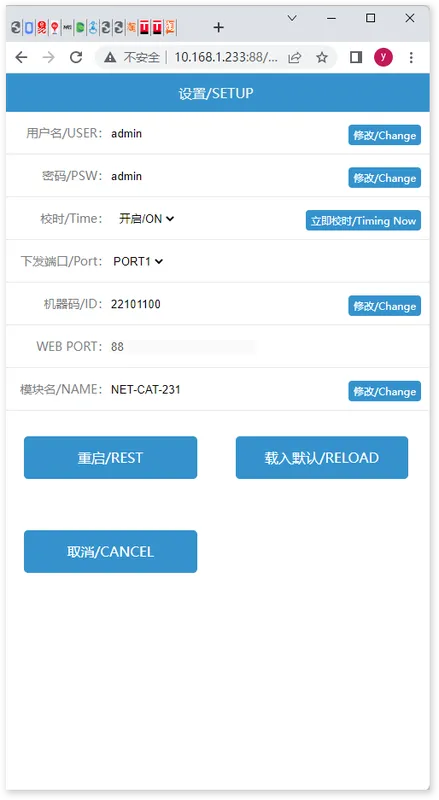

9、设置菜单进行用户名密码的设置。

• 是否开启校时功能,是可以通过协议向串口1或者串口2下发校时协议,校 时周期为24小时,点击立即校时会马上发送校时协议,机器码为校时协议 的前4个字节。

• 校时协议: 举例:23年7月2日星期六11点27分09秒 22 10 11 00 (机器码) F0 BB 78 01 (固定字节) 0B(11点)1B(27分) 09(09秒)17(23年)07(7月)02(2日)06(星期6) 64(结束字节) 注意:周日为07不是00

• 下发端口,可以选择校时协议发送的串口,PORT1为串口1,PORT2为串口2。

• WEB PORT为Web访问端口,默认为88暂时不支持修改。

• 模块名,为模块的名字方便管理。

Modbus边缘计算网关使用教程插图23
