Modbus RTU遥控器通信模块：遥控器无线信号转MODBUS RTU协议数据

一、产品核心定位：工业控制器的无线触手

二、解决的三大工业控制核心痛点

1. 破解“端口不够用”困境
   • 问题：PLC自带数字量输入点有限，单独增加扩展模块成本高昂。
   • 解决方案：一个K485模块仅占用一个RS485通信口，即可接收多达34个按键的指令，相当于扩展了34个无线远程控制点，性价比极高。
2. 终结“接线不美观、危险”乱象
   • 问题：大量的物理按钮和线路导致控制柜内接线杂乱，不仅不美观，更存在短路、误触的风险。
   • 解决方案：采用无线遥控方式，从根本上减少了90%以上的控制线路，使柜内布线简洁、清晰，大大提升安全性与可靠性。
3. 克服“模块体积大”限制
   • 问题：传统I/O模块体积较大，在空间紧张的配电柜内安装困难。
   • 解决方案：K485模块尺寸仅为73*78*36MM（长*宽*高），结构紧凑，采用导轨式安装，极大节省了配电柜内的宝贵空间。

三、核心技术优势：抗干扰、易用、标准化

1. 超强抗干扰与稳定通信

• 工业级射频：工作频率为868-932MHZ，穿透能力强，绕射性能好，适用于复杂的工业环境。
• 稳健设计：内置高性能天线，专为配电箱等存在一定电磁干扰的场景优化，确保信号传输的稳定性与可靠性。

2. 学习型编码与灵活配置

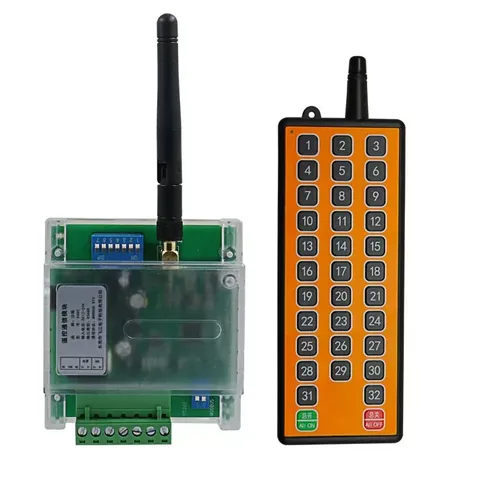

• 即学即用：采用学习型编码技术，用户可轻松将多个不同按键数量的遥控器（如34键、26键、10键、6键）与一个接收模块配对，配置过程简单快捷。

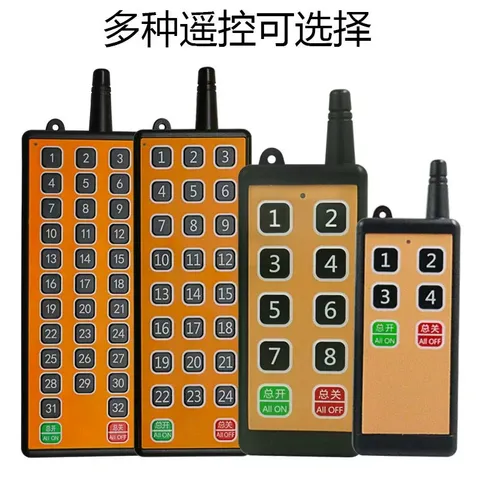

• 多种遥控选择：提供4种规格的遥控器可选，满足从简单设备启停到复杂多设备群控的不同应用需求。所有遥控器均配备“总开（All ON）”和“总关（All OFF）”键，便于一键化操作。

3. 标准MODBUS RTU协议，无缝集成

• 工业通用语言：支持标准的MODBUS RTU协议，功能码为03H（读保持寄存器），可轻松集成至任何支持该协议的自动化系统（如西门子、三菱、台达等品牌的PLC及SCADA、HMI软件）。
• 即插即用：无需开发私有驱动，大幅缩短项目集成与调试时间。

四、通信协议与数据帧格式详解

• 模块将遥控器的34个按键映射为一个32位的位图（Bitmask）。
• 每个按键对应位图中的一位（bit）。例如，按下1号键，键值数据为01 00 00 00（十六进制）；同时按下1号和2号键，键值数据为03 00 00 00（十六进制，即1+2=3）。
• 上位机通过解析该32位数，即可精确判断是哪个或哪些按键被按下。

• 按下1号键：
  • 主机查询：08 03 00 01 00 02 95 52
  • 模块返回：08 03 04 01 00 00 00 62 CF（键值 = 0x00000001）
• 无按键按下：
  • 模块返回：08 03 04 00 00 00 00 63 33（键值 = 0x00000000）

五、详细技术参数

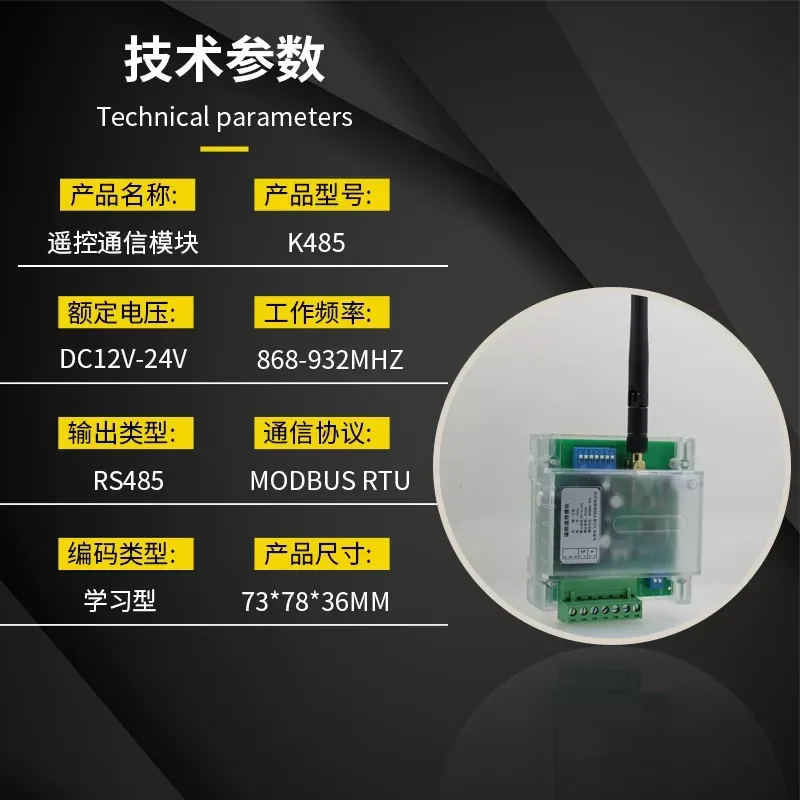

六、安装与使用关键要点（产品接口说明）

1. 环境要求：控制器安装位置应注意防水、防潮，避免安装在冷凝或溅水区域。
2. 安全第一：进行任何接线操作前，务必断开电源，注意用电安全。
3. 信号优化：配电箱、金属箱等会对信号产生屏蔽。安装时务必将模块附带的黑色天线引出箱体外，以确保最佳接收效果。
4. 远离干扰：安装位置要远离大型变压器、高压线等强电磁干扰源，避免影响信号的正常接收与解码。

七、典型应用场景

• 智能楼宇：控制大厅、走廊、停车场等区域的照明回路。
• 工业设备：用于起重机、机床、输送带等设备的远程无线操控。
• 农业自动化：控制灌溉泵、卷帘机、通风设备等。
• 舞台灯光：作为备份或辅助的无线控制信号源。

总结
