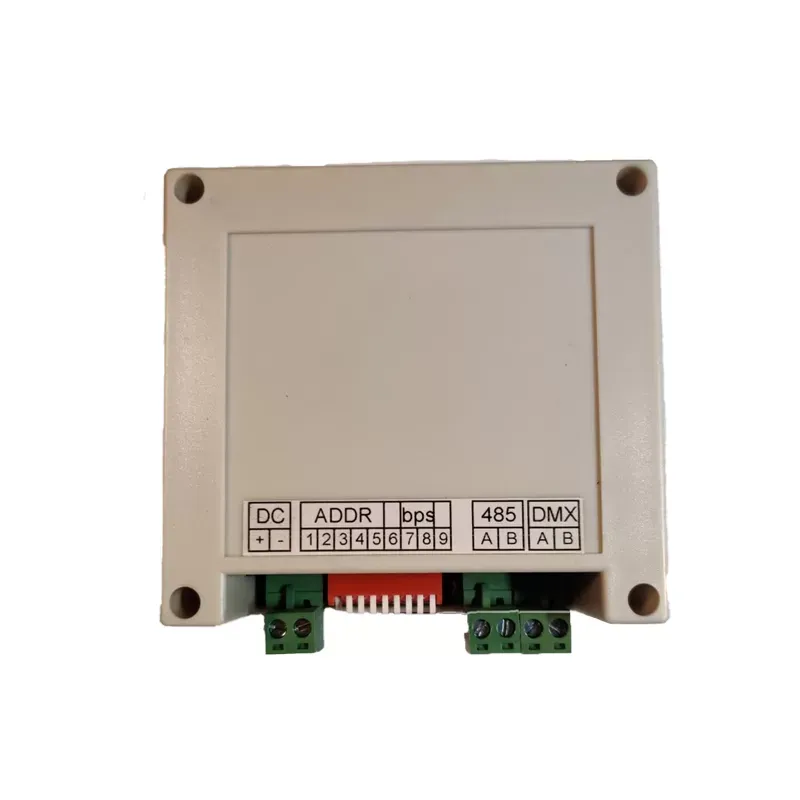

DMX512-MODBUS 双向协议转换器

DMX512-MODBUS 双向协议转换器 | 拨码即配·无需编程·512 通道全映射

一句话卖点
一颗拨码，2 分钟完成布线——让任何 PLC/SCADA 通过 Modbus RTU 直接驱动 512 路 DMX 灯光，也能把 DMX 控制台瞬间变成 Modbus 从站。

产品亮点
1. 纯硬件拨码配置
9 位 DIP 开关，地址、波特率、工作模式、方向全部“拨”定，无需电脑与软件。
2. 双协议双向转换
- Modbus → DMX512：寄存器 40001-40512 一一对应 512 个 DMX 通道，0-255 立即输出。
- DMX512 → Modbus：把 512 路亮度实时写入相同寄存器，供 PLC 读取。
3. 全波特率覆盖
9600/19200/38400/115200 bps 四位拨码任选，8-N-1 RTU 格式，兼容主流 PLC、触摸屏、串口服务器。
4. 光电隔离 & 浪涌保护
RS-485 与 DMX 端口双重 2 kV 隔离，±15 kV ESD、600 W 浪涌抑制，灯光大电流场景不烧板。
5. 35 mm 导轨壳体
标准 DIN 导轨，IP30 工业级阻燃外壳，-40~85 ℃ 稳定运行，舞台、景观、隧道照明即装即用。
6. 测试模式
拨码 6 = ON，512 通道瞬间输出 100 %，方便现场布线检验，免控制台调试。

技术规格
- 电源：DC 9-36 V，反接保护，功耗 < 1 W
- 接口：5.08 mm 端子，A+/B- 双绞，最大 32 单元负载
- Modbus 地址：1-31（拨码 1-5 直接设）
- DMX 输出：符合 EIA-485 标准，刷新率 40 Hz
- 隔离：电源↔信号 1 kV，信号↔信号 500 V
- 认证：CE、RoHS、IEC61000-4-2/4-5

典型应用
- 舞台灯光：PLC 按场景号输出 512 路调光，无需 Art-Net 节点。
- 景观亮化：触摸屏通过 Modbus 写寄存器，实时控制洗墙灯、点光源。
- 隧道/工厂：把 DMX 亮度信号回传至 PLC，实现闭环调光与节能运算。

订货号
DMX-MBS-512D（导轨式）
标配：接线端子、说明书、拨码对照卡。

一句话总结
DMX512-MODBUS 双向转换器 = 灯光工程师的“万能网关”，拨码即配，让 Modbus 与舞台灯光“秒懂”彼此。
