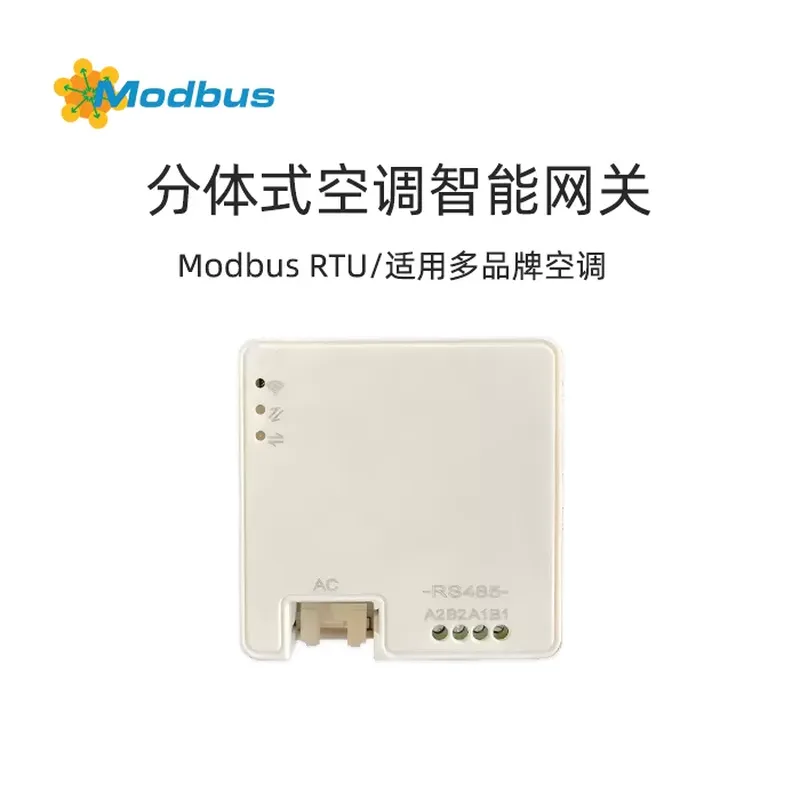

AF11 分体式空调智能网关

AF11 分体式空调智能网关

⚠️ 注意事项（安装前必读）
- **安装位置**：可室内或室外安装，室内建议靠近智能家居控制箱。
- **安装人员**：必须由**专业人员进行安装**，禁止自行安装。
- **断电操作**：安装前务必断电。
- **使用材料**：必须使用**指定附件和电线**，确保牢靠、安全。
- **接地要求**：机箱必须**D种接地**。
- **布线规范**：
- 信号线与电源线分开布线。
- 与空调通讯线保持15cm以上距离，与其他线保持30cm以上。
- 或采用铁制保护管接地处理。
- **禁止行为**：
- 禁止拆解、改装、修理。
- 禁止儿童接触。
- 错误接线将导致保险丝烧断，需联系厂家处理。

---

📦 包装清单
- 网关主机 ×1
- 合格证 ×1
- 产品规格书 ×1

---

1. 产品介绍
- **用途**：用于控制一拖一分体式空调（1外机+1内机）。
- **安装位置**：每台内机对应安装一个网关。
- **型号分类**：
- **IRACC-AF11**：适用于美的、海尔、格力、日立、三菱重工等。
- **IRACC-AFD11**：仅适用于大金空调。

---

2. 产品规格参数

| 项目 | 参数说明 |
|------------------|--------------------------------------------------------------------------|
| 产品名称 | 分体式空调智能控制网关 |
| 适用品牌 | 大金、东芝、日立、三菱重工、三菱电机、海尔、美的、格力等 |
| 型号 | IRACC-AFD11（大金专用）、IRACC-AF11（其他品牌） |
| 通讯接口 | RS485（标准）、无线（可定制） |
| 尺寸 | 56×56×17.5 mm |
| 功耗 | 40mA–300mA，2–3W |
| 供电方式 | 自供电（5V，来自空调内机） |
| 波特率 | 9600 bps |
| 安装位置 | 空调室内机 |
| 线材要求 | DATA线：2芯屏蔽线（2×1.0 或 2×1.5），**不可使用网线替代** |

---

3. 安装要求
- 每台内机**仅限安装一个网关**。
- 安装位置：室内机附近。
- 接线方式：通过RS485与智能家居中控主机连接。

---

4. 产品展示与指示灯说明

IRACC-AFD11（大金专用）
- **接线端子**：
- V+、V-：接DC 5V（内机供电）
- AC1、AC2：接大金空调P1、P2信号线
- **RS485接口**：
- A1、B1：标准接口（常用）
- A2、B2：备用接口
- **指示灯说明**：
- 灯5：设备状态（异常/搜索中/搜索完成/控制中）
- 灯6：通讯状态（异常/通讯中/未工作/通讯成功）

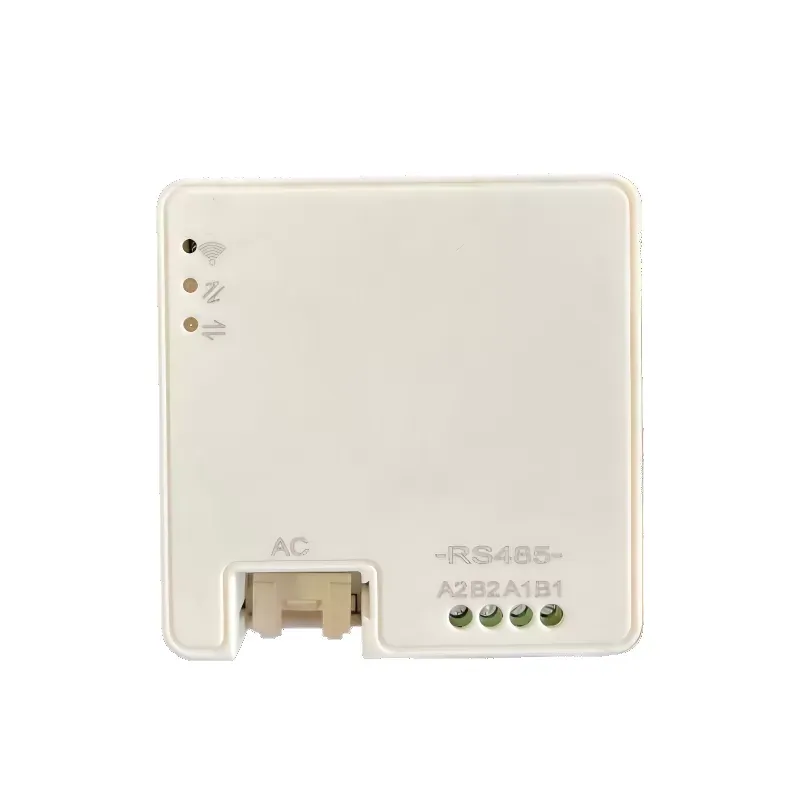

IRACC-AF11（非大金）
- **接线端子**：
- AC：接空调信号端子（品牌不同接口不同）
- **RS485接口**与指示灯功能同上。

---

5. 各品牌空调对接端口表

| 品牌 | 网关型号 | 空调端口 | 配线方式 | 供电方式 | RS485接口 |
|------------|--------------|----------------|----------|------------|------------|
| 大金 | IRACC-AFD11 | P1P2 | 标配 | 自供电 | A1 B1 |
| 东芝 | IRACC-AF11 | A B | 标配 | 自供电 | A1 B1 |
| 日立 | IRACC-AF11 | A B / CN2 | 标配 | 自供电 | A1 B1 |
| 海信 | IRACC-AF11 | A B / WIRED | 标配 | 自供电 | A1 B1 |
| 美的 | IRACC-AF11 | CN40 | 标配 | 自供电 | A1 B1 |
| 格力 | IRACC-AF11 | com3/wifi/com bms | 标配 | 自供电 | A1 B1 |
| 海尔 | IRACC-AF11 | WIFI | 标配 | 自供电 | A1 B1 |
| 三菱电机 | IRACC-AF11 | CN105 | 标配 | 自供电 | A1 B1 |
| 三菱重工 | IRACC-AF11 | X Y | 标配 | 自供电 | A1 B1 |
| 三菱重工海尔 | IRACC-AF11 | X Y | 标配 | 自供电 | A1 B1 |

---

6. 安装接线示意图（以海尔为例）
- 网关AC口接入空调信号端口。
- RS485通讯线接入智能家居中控主机。
- 5V供电由内机提供。

---

7. 上电测试步骤
1. 通电：网关接内机后自供电，灯5亮。
2. 通讯：RS485连接中控主机，灯6亮。
3. 控制：中控可监测/控制空调，即调试完成。

---

8. 拨码地址设置（默认地址为01）
- 地址通过6位拨码开关设置（1–6位）。
- 支持地址范围：**01–63**，**主机地址为00**。
- 示例：
- 地址01：000010
- 地址02：000100
- 地址03：000110
- 依此类推...

---
