智融视界面板 P04C

智能场景面板 P04C 产品说明

目录
1. 产品概述
2. 功能特点
3. 技术参数
4. 版本说明
- 单品版本
- 开发版本
5. 安装与使用方法
6. 配件清单

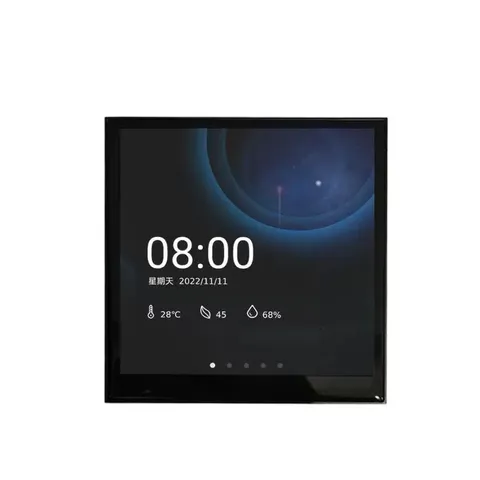

1. 产品概述
P04C 是一款基于三代2.5D场景面板技术的高端智能交互设备，专为智能家居及商业场景设计。其采用720P高清分辨率屏幕、金属铝合金边框及2.5D电容触控玻璃，支持多协议通讯和二次开发。适用于家庭、办公楼、酒店、实验室等场景，提供直观的界面控制和状态反馈功能。

2. 功能特点
- 高清显示：720P分辨率（IPS 720×672），175°广视角，画面清晰细腻。
- 智能交互：支持触摸操作、长按配置、中文命名及多场景联动（空调、窗帘、灯光等）。
- 硬件升级：
- 集成温度传感器，支持温控功能。
- 内存容量提升，可内置字库，存储空间更充裕。
- 磁吸式安装，兼容标准86底盒。
- 多协议支持：标配RS485，可定制网络/R5232协议。
- 开发灵活：开发版提供全套UI源文件、工程工具及视频教程，支持自定义协议、变量运算、界面设计等。

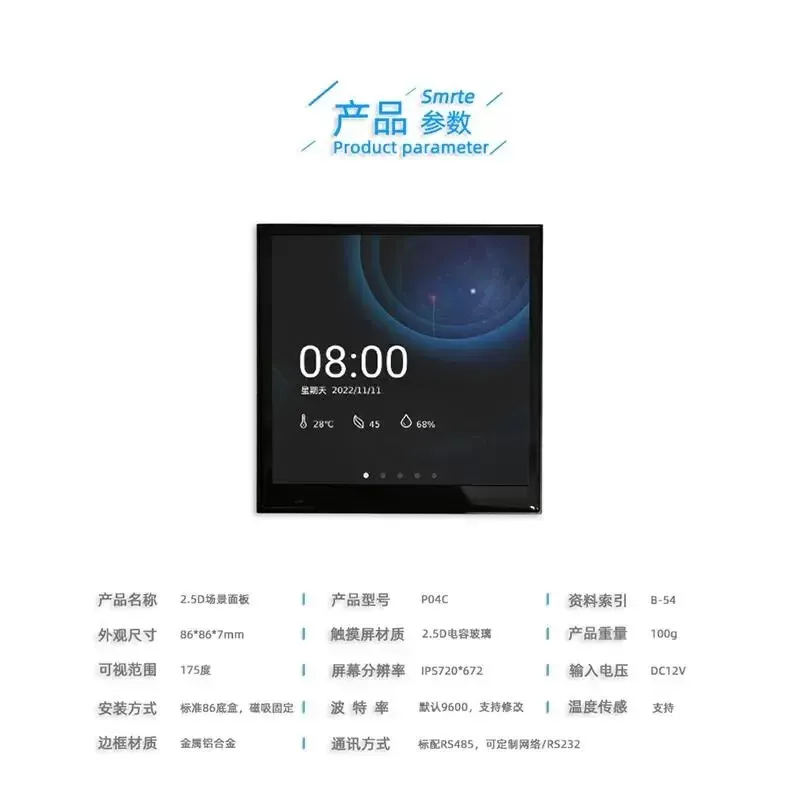

3. 技术参数

| 项目 | 参数 |
|-------------------|-------------------------------|
| 产品型号 | P04C |
| 外观尺寸 | 86×86×7mm |
| 屏幕材质 | 2.5D电容玻璃 |
| 分辨率 | 720×672（IPS） |
| 输入电压 | DC12V |
| 安装方式 | 标准86底盒磁吸固定 |
| 通讯方式 | RS485（默认），可定制网络/R5232 |
| 工作温度 | 支持温度传感（内置传感器） |
| 边框材质 | 金属铝合金（CNC工艺） |
| 重量 | 100g |

4. 版本说明
单品版本
- 特点
- 即插即用，免代码调试。
- 支持场景联动（空调、窗帘、灯光等），长按配置设备地址及名称。
- 系统设置：时间校准、温度校准、屏保/息屏时间调整。
- 适用场景：家庭、酒店、办公楼等快速部署场景。

开发版本
- 特点：
- 提供全套开发工具（PSD源文件、工程软件、视频教程）。
- 支持自定义协议、界面设计（按钮、进度条、弹窗等）、CRC校验、定时指令等。
- 可深度定制功能，如滑屏效果、色盘调光、协议转换等。
- 适用场景：弱电集成商、智能家居方案工程师等专业用户。

5. 安装与使用方法
安装步骤
1. 将金属安装底板固定至标准86底盒。
2. 通过磁吸方式将面板吸附到底板，并用不锈钢螺丝加固。
3. 接入DC12V电源及通讯总线（如RS485）。

单品版使用
1. 开机配置：
- 通电后长按屏幕“地球区域”进入系统设置。
- 设置时间、温度校准、机器码ID、屏幕亮度等。
2. 场景联动：
- 长按灯光/空调/窗帘图标，设置对应模块地址。
- 在情景模式页面，长按顶部区域绑定主机场景函数。

开发版使用
1. 从客服获取开发文档及工具包。
2. 安装工程软件，导入源文件并按教程修改功能。
3. 导出固件至TF卡，插入设备后通电自动升级。

6. 配件清单
- 单品版本：
- 4.3寸屏 ×1
- 金属安装底板 ×1
- 不锈钢螺丝 ×2

- 开发版本：
- 4.3寸屏 ×1
- 金属安装底板 ×1
- 1G TF卡 ×1
- 不锈钢螺丝 ×2

注意事项
- 安装时需确保电源电压稳定（DC12V）。
- 开发版操作需遵循教程，避免误修改系统文件。
- 温度传感器需配合继电器版本使用以实现温控功能。

客服支持：如遇问题，请联系官方技术支持或参考随附视频教程。
