智能Scene面板 P04C 产品说明
目录
1. 产品概述
2. Function特点
3. 技术参数
4. 版本说明
– 单品版本
– 开发版本
5. 安装与使用方法
6. 配件清单
1. 产品概述

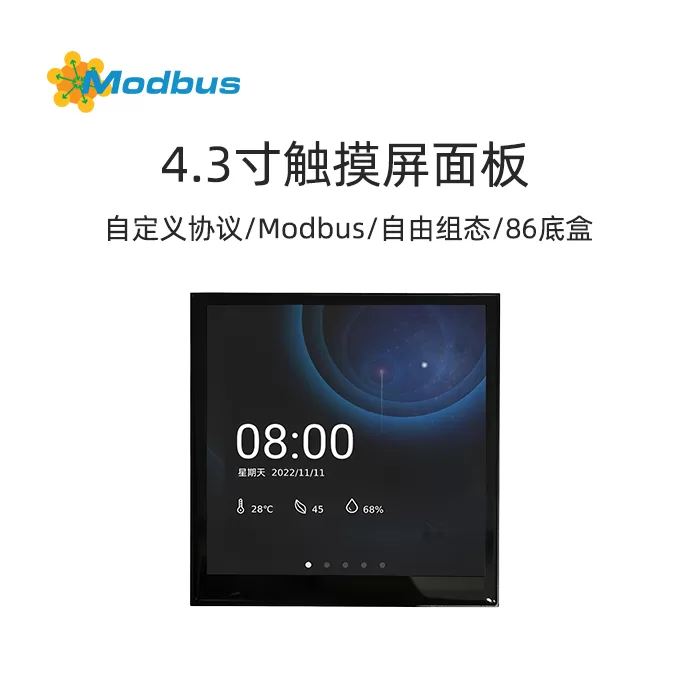

P04C 是一款基于三代2.5DScene面板技术的高端智能交互设备，专为Smart Home及商业Scene设计。其采用720P高清分辨率屏幕、金属铝合金边框及2.5D电容触控玻璃，支持多协议通讯和二次开发。适用于家庭、办公楼、酒店、实验室等Scene，提供直观的界面控制和状态反馈Function。
2. Function特点
– 高清显示：720P分辨率（IPS 720×672），175°广视角，画面清晰细腻。
– 智能交互：支持触摸Operation、长按配置、中文命名及多Scene联动（空调、curtain、灯光等）。
– 硬件升级：
– 集成temperature sensor，支持温控Function。
– 内存容量提升，可内置字库，存储空间更充裕。
– 磁吸式安装，兼容标准86底盒。
– 多协议支持：标配RS485，可定制网络/R5232协议。
– 开发灵活：开发版提供全套UI源文件、工程Tools及视频Tutorial，支持Customization协议、变量运算、interface design等。

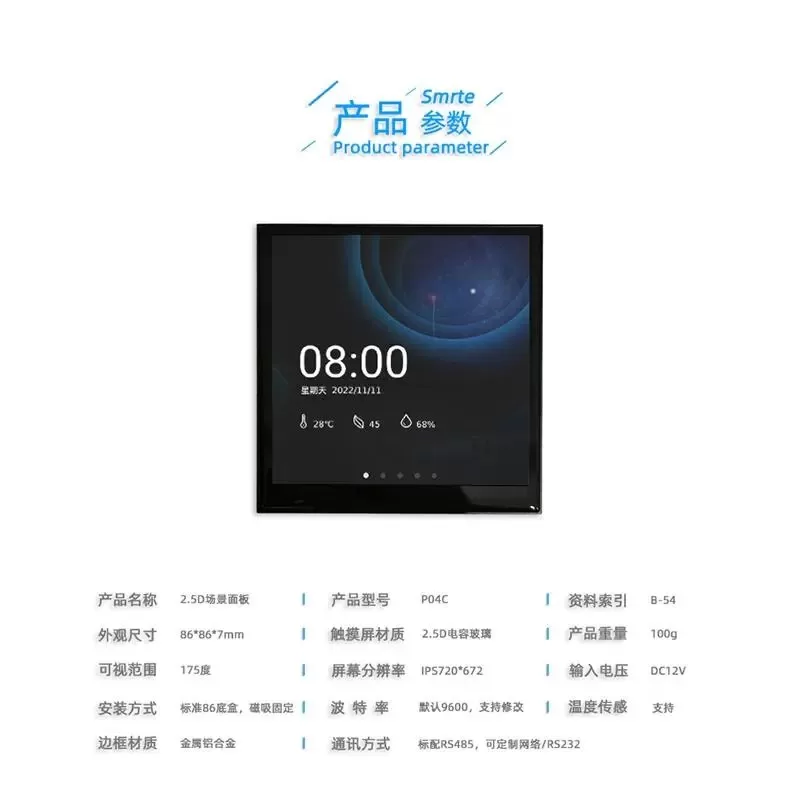

3. 技术参数
| 项目 | 参数 |
|——————-|——————————-|
| 产品型号 | P04C |
| 外观尺寸 | 86×86×7mm |
| 屏幕材质 | 2.5D电容玻璃 |
| 分辨率 | 720×672（IPS） |
| 输入电压 | DC12V |
| 安装方式 | 标准86底盒磁吸固定 |
| 通讯方式 | RS485（默认），可定制网络/R5232 |
| 工作temperature | 支持temperature传感（内置传感器） |
| 边框材质 | 金属铝合金（CNC工艺） |
| 重量 | 100g |
4. 版本说明
单品版本
– 特点
– 即插即用，免代码debug。
– 支持Scene联动（空调、curtain、灯光等），长按配置Device address及名称。
– system设置：time校准、temperature校准、屏保/息屏time调整。
– 适用Scene：家庭、酒店、办公楼等快速部署Scene。
开发版本
– 特点：
– 提供全套开发Tools（PSD源文件、工程软件、视频Tutorial）。
– 支持Customization协议、interface design（button、progress bar、弹窗等）、CRC check、定时指令等。
– 可深度定制Function，如滑屏效果、色盘调光、协议转换等。
– 适用Scene：弱电集成商、Smart Home方案工程师等专业用户。
5. 安装与使用方法
安装步骤
1. 将金属安装底板固定至标准86底盒。
2. 通过磁吸方式将面板吸附到底板，并用不锈钢螺丝加固。
3. 接入DC12V电源及通讯总线（如RS485）。
单品版使用
1. 开机配置：
– 通电后长按屏幕“地球区域”进入system设置。
– 设置time、temperature校准、机器码ID、屏幕Brightness等。
2. Scene联动：
– 长按灯光/空调/curtain图标，设置对应模块address。
– 在情景模式页面，长按顶部区域绑定主机Scene函数。
开发版使用
1. 从客服获取开发Document及Tools包。
2. 安装工程软件，导入源文件并按Tutorial修改Function。
3. export固件至TF卡，插入设备后通电自动升级。
6. 配件清单
– 单品版本：
– 4.3寸屏 ×1
– 金属安装底板 ×1
– 不锈钢螺丝 ×2
– 开发版本：
– 4.3寸屏 ×1
– 金属安装底板 ×1
– 1G TF卡 ×1
– 不锈钢螺丝 ×2
Precautions
– 安装时需确保电源电压稳定（DC12V）。
– 开发版Operation需遵循Tutorial，避免误修改system文件。
– temperature sensor需配合继电器版本使用以实现温控Function。
客服支持：如遇问题，请联系官方Technical Support或参考随附视频Tutorial。
