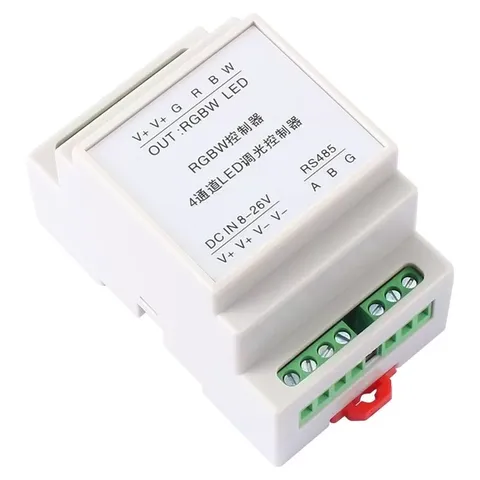

WE102系列智能RGB控制器

产品概述

WE102系列是一款高性能低压直流RGB灯光控制器，专为LED灯带、筒灯等照明设备设计。支持RS485通信，提供丰富的控制功能，包括1600万色调节、定时开关、场景切换等，适用于商业照明、家居装饰、舞台灯光等场景。支持MODBUS-RTU协议及自定义协议，兼容性强，灵活适配多种系统集成需求。

技术参数

工作温度 | -20℃ ~ 60℃
供电电压 | DC7-28V（建议12V/24V）
输出电流 | 16A/回路（最大总功率：12V/500W，24V/1000W）
输出回路 | 红(R)、绿(G)、蓝(B)三通道
颜色输出 | 16777216色（256级×3通道）
连接方式 | 共阳连接
通信接口 | RS485（A/B端子）
波特率 | 4800/9600/19200/38400/57600/115200（默认9600）
静态功耗 | <0.3W

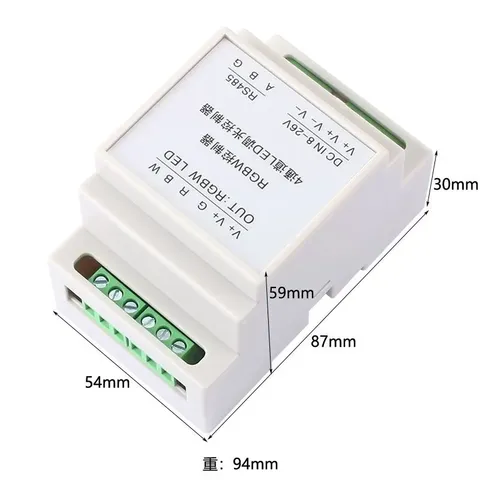

外形尺寸 | 88mm × 54mm × 59mm（长×宽×高）

型号选型表

| 型号 | 通信隔离 | 负载能力 | 单回路负载能力 | 供电电源 |
|---------|----------|----------|----------------|----------------|
| WE102 | 无 | 15A | 5A | DC7-28V |
| WE102A | 无 | 20A | 5A | DC7-28V |
| WE102B | 有 | 15A | 5A | DC7-28V |
| WE102C | 有 | 20A | 5A | DC7-28V |
| WE102D | 无 | 6A | 2A | DC7-28V |
| WE102E | 无 | 8A | 2A | DC7-28V |
| WE102F | 无 | 6A | 2A | DC7-28V |

功能特点

1. 智能控制：
- 颜色控制：支持RGB全彩调节，1600万色自由切换。
- 定时开关：单回路/多回路定时控制，支持呼吸、爆闪等动态效果。
- 场景编程：6组可编程自动场景，支持延时控制与人体感应联动。

2. 通信灵活：
- 支持MODBUS-RTU协议、自有协议及自定义协议。
- 波特率可配置（默认9600bps），上电记忆功能。

3. 安全可靠：
- 输出端口采用大功率MOS管，内置短路保护机制。
- 通信隔离型号（WE102B/C）抗干扰能力强，适用于复杂环境。

通信协议

发送命令格式
| 字段 | 值 | 说明 |
|----------|---------------|--------------------------|
| 起始码 | 0xA5 | 固定包头 |
| 长度 | 0x04 | 数据长度（从旧地址开始） |
| 旧地址 | 0x00-0xFF | 当前设备地址 |
| 命令字 | 0xB0 | 地址设置指令 |
| 新地址 | 0x00-0xFF | 目标地址（需唯一） |
| 校验和 | 0xXX | 从“长度”开始的累加和 |
| 结束码 | 0x5A | 固定包尾 |

接收回复格式
| 字段 | 值 | 说明 |
|----------|---------------|--------------------------|
| 起始码 | 0xA5 | 固定包头 |
| 长度 | 0x03 | 数据长度 |
| 新地址 | 0xXX | 设置后的地址 |
| 命令字 | 0xB2（成功）/0xB3（失败） | 状态反馈 |
| 校验和 | 0xXX | 从“长度”开始的累加和 |
| 结束码 | 0x5A | 固定包尾 |

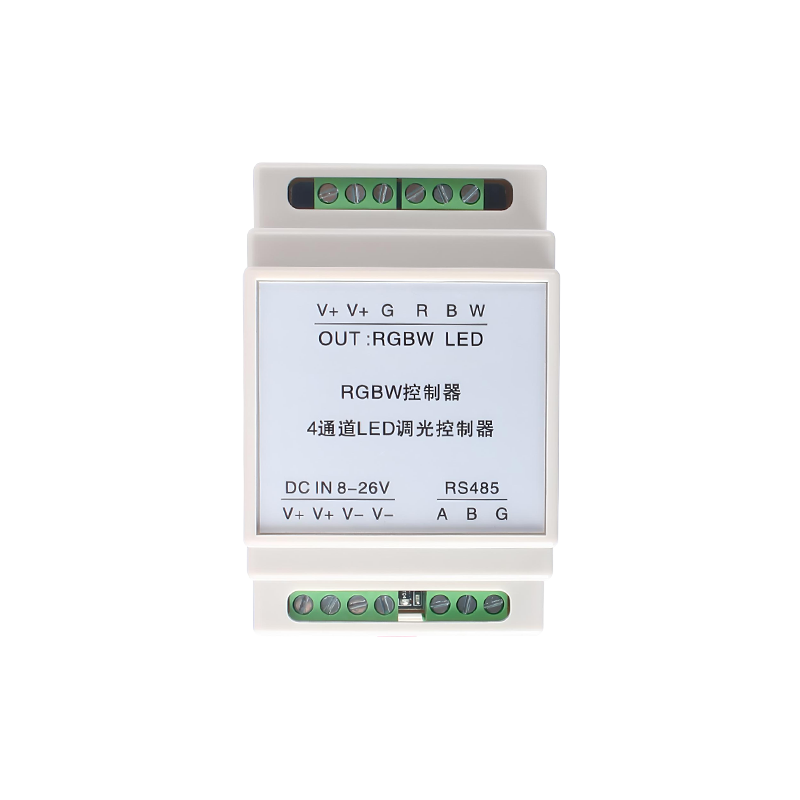

接线说明

1. 电源与通信端子
- V+：供电正极（7-28V DC，严禁超压使用）。
- V-：供电负极（与电源共地）。
- A/B：RS485通信接口，需匹配上位机接线。

2. LED负载端子
- V+：共阳LED灯带正极（与供电V+直连）。
- R/G/B：分别接LED灯带的红、绿、蓝负极。

使用注意事项

1. 严禁负载短路，建议串联保险管保护。
2. 负载电压需与供电电压一致（如24V灯带配24V电源）。
3. 通信异常时，检查接线、波特率及地址设置是否正确。
4. 指示灯说明：
- ELED常亮：MCU工作正常。
- ELED闪烁：成功接收指令（闪烁0.5秒后恢复）。

售后服务

产品功能持续更新，如需最新通信协议或定制服务，请联系客服获取支持。
客服联系方式：[您的客服信息]

提示：本说明基于当前版本整理，具体以实物和最新协议为准。
