描述

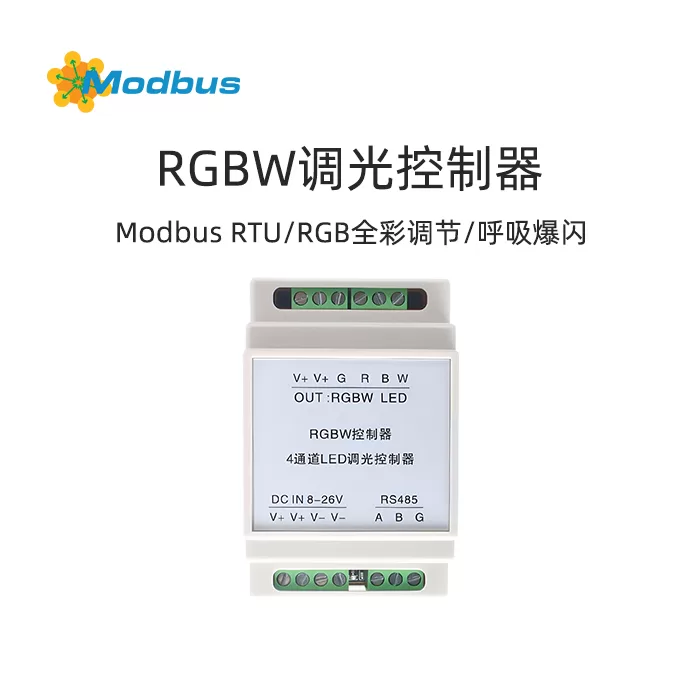

产品概述
WE102系列是一款高性能低压直流RGB灯光控制器，专为LED灯带、筒灯等照明设备设计。支持RS485通信，提供丰富的控制Function，包括1600万色调节、定时switch、SceneSwitch等，适用于商业照明、家居装饰、舞台灯光等Scene。支持MODBUS-RTU协议及Customization协议，兼容性强，灵活适配多种system集成需求。
技术参数
工作temperature | -20℃ ~ 60℃
供电电压 | DC7-28V（建议12V/24V）
输出电流 | 16A/回路（最大总功率：12V/500W，24V/1000W）
输出回路 | 红(R)、绿(G)、蓝(B)三通道
颜色输出 | 16777216色（256级×3通道）
connect方式 | 共阳connect
Communication Interface | RS485（A/B端子）
Baud rate | 4800/9600/19200/38400/57600/115200（默认9600）
静态功耗 | <0.3W

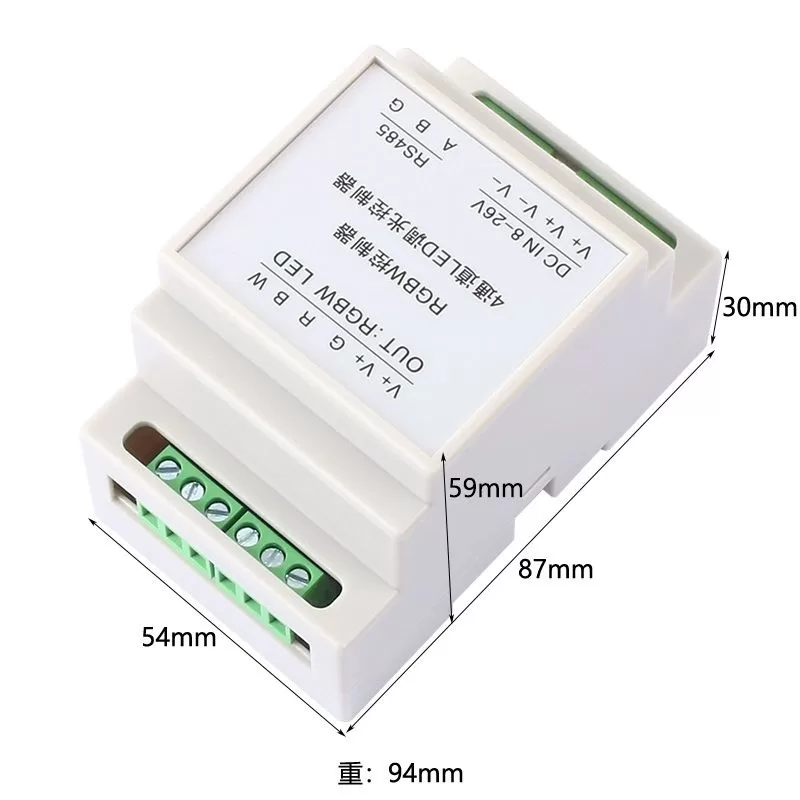

外形尺寸 | 88mm × 54mm × 59mm（长×宽×高）
型号选型表
| 型号 | 通信隔离 | 负载能力 | 单回路负载能力 | 供电电源 |
|———|———-|———-|—————-|—————-|
| WE102 | 无 | 15A | 5A | DC7-28V |
| WE102A | 无 | 20A | 5A | DC7-28V |
| WE102B | 有 | 15A | 5A | DC7-28V |
| WE102C | 有 | 20A | 5A | DC7-28V |
| WE102D | 无 | 6A | 2A | DC7-28V |
| WE102E | 无 | 8A | 2A | DC7-28V |
| WE102F | 无 | 6A | 2A | DC7-28V |
Function特点
1. 智能控制：
– 颜色控制：支持RGB全彩调节，1600万色自由Switch。
– 定时switch：单回路/多回路定时控制，支持呼吸、爆闪等动态效果。
– Scene编程：6组可编程自动Scene，支持延时控制与人体感应联动。
2. 通信灵活：
– 支持MODBUS-RTU协议、自有协议及Customization协议。
– Baud rate可配置（默认9600bps），上电记忆Function。
3. 安全可靠：
– 输出端口采用大功率MOS管，内置短路保护机制。
– 通信隔离型号（WE102B/C）抗干扰能力强，适用于复杂环境。
通信协议
send commandformat
| field | 值 | 说明 |
|———-|—————|————————–|
| start码 | 0xA5 | 固定包头 |
| Length | 0x04 | dataLength（从旧address开始） |
| 旧address | 0x00-0xFF | 当前Device address |
| 命令字 | 0xB0 | address设置指令 |
| 新address | 0x00-0xFF | 目标address（需唯一） |
| checksum | 0xXX | 从“Length”开始的累加和 |
| End码 | 0x5A | 固定包尾 |
receive回复format
| field | 值 | 说明 |
|———-|—————|————————–|
| start码 | 0xA5 | 固定包头 |
| Length | 0x03 | dataLength |
| 新address | 0xXX | 设置后的address |
| 命令字 | 0xB2（成功）/0xB3（失败） | 状态反馈 |
| checksum | 0xXX | 从“Length”开始的累加和 |
| End码 | 0x5A | 固定包尾 |

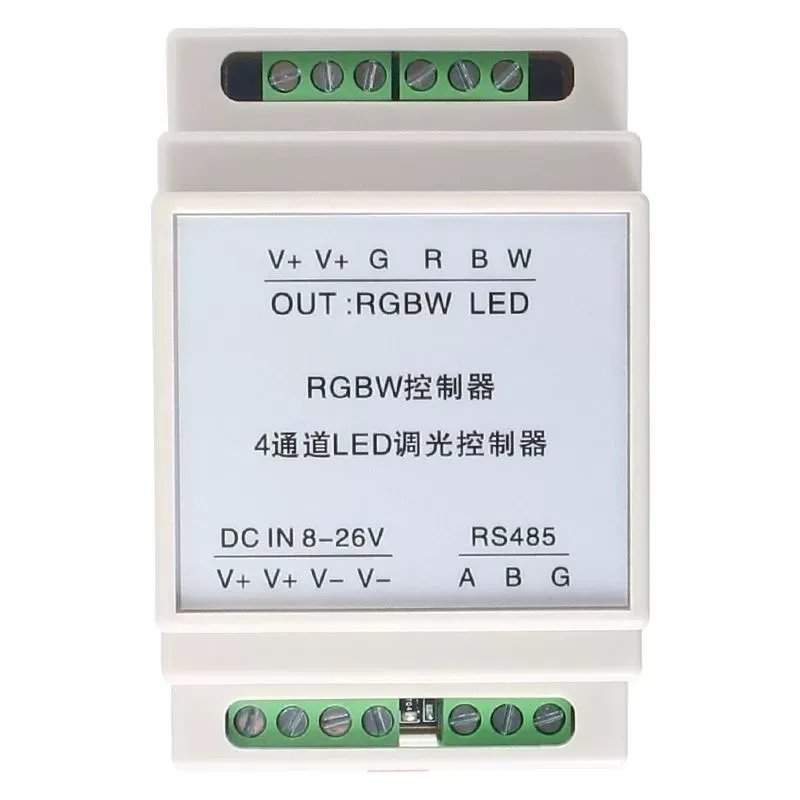

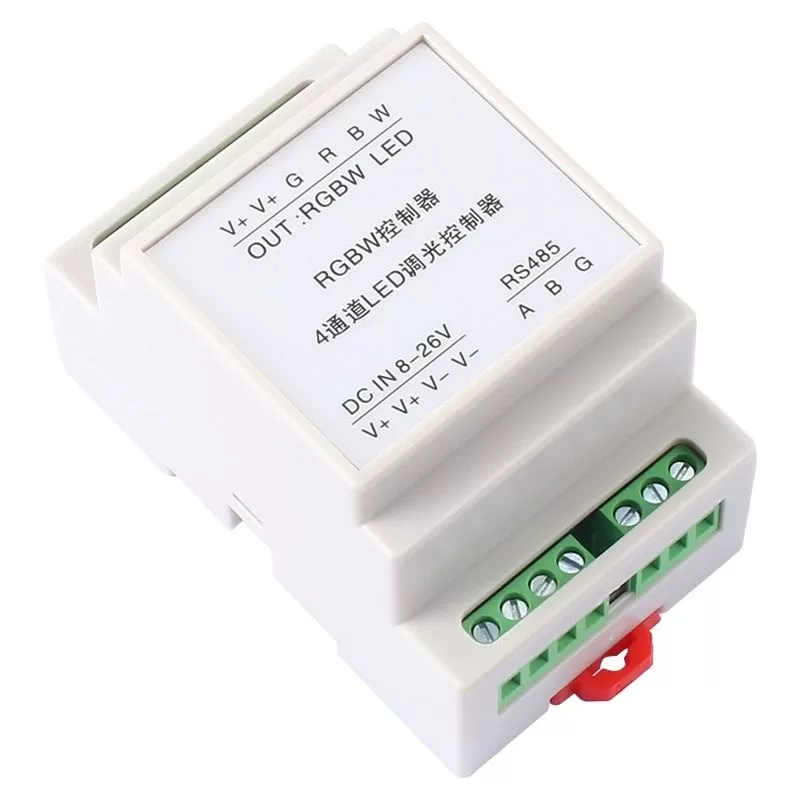

接线说明
1. 电源与通信端子
– V+：供电正极（7-28V DC，严禁超压使用）。
– V-：供电负极（与电源共地）。
– A/B：RS485Communication Interface，需匹配上位机接线。
2. LED负载端子
– V+：共阳LED灯带正极（与供电V+直连）。
– R/G/B：分别接LED灯带的红、绿、蓝负极。
使用Precautions
1. 严禁负载短路，建议串联保险管保护。
2. 负载电压需与供电电压一致（如24V灯带配24V电源）。
3. 通信异常时，检查接线、Baud rate及address设置是否正确。
4. 指示灯说明：
– ELED常亮：MCU工作正常。
– ELED闪烁：成功receive指令（闪烁0.5秒后恢复）。
售后服务
产品Function持续更新，如需最新通信协议或定制服务，请联系客服获取支持。
客服联系方式：[您的客服信息]
提示：本说明基于当前版本整理，具体以实物和最新协议为准。
