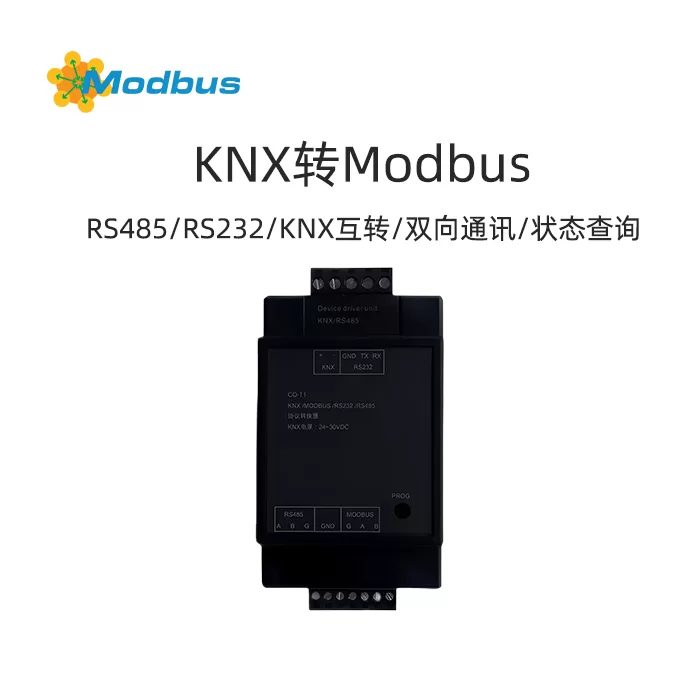

描述
Function简介：
- ETS 配置界面。
- KNX 总线直接供电。
- 支持 KNX <-> MODBUS 主机或者从机模式相互转换，最大支持 500 个register。支持任意 bit Length取值转换（最长 16bit）。支持同时配置多个相同register。仅支持 0x03，0x04，0x06，0x10 指令。
- 支持 KNX <-> RS485 任意指令（最长 24byte）相互转换，转换值可以固定，也可以是跟随 485 指令内data。最大支持 100 个指令。
- 支持 KNX <-> RS232 任意指令（最长 24byte）相互转换，转换值可以固定，也可以是跟随 232 指令内data。最大支持 100 个指令。
- 支持 100 组逻辑输入输出，Function包括，延迟和 2-point 逻辑控制输出。
产品说明书：https://www.modbus.cn/30171.html
MODBUS 配置
1.Modbus 通讯参数配置
①.Bps for modbus(设置Baud rate)：支持 2400、9600、19200、38400、56000、115200、128000、256000。
②.Modbus 主从模式选择：Slave mode：从机模式，Host mode：主机模式。
③.Modbus address（decimal）：modbus 从机模式下本机的address设置。
④.（仅主机）主机模式读写超时（*100ms）：主机模式下，读取从机设备时候，等待从机回复的超时time设定，设置 5 代表 500ms，最小不能小于 200ms，推荐 500ms 以上，默认 500ms。
⑤.使能 modbus register的个数：打开register的配置。
2.Modbus register配置
①.配置Precautions：register address尽量按照升序排序配置，主机模式下，同一A device的所有register放在一起，并按照升序排列，这样配置，网关在读取从机register的时候，会一次读完，而不用一个个register读取，效率大大提高。
② Enable reg: 激活表示Enable，不激活表示不Enable。
③ 备注名称: 可以根据需求，标注register对应的是什么。
④ 从机address(仅主机): 设置需要读取的从机的address(decimal)。
⑤ Modbus register address: decimal。
⑥ data type(dpt): KNX 对象的data type。
⑦ Modbus registerType: 保持型register-modbus 主机可以读写，输入型register-modbus 主机只能读取，Coil status-modbus主机可以读写。
⑧ time间隔(仅主机): 主机模式下读取每个register的time间隔，默认设置 0。
⑨ 指令选择(仅主机):读取register的指令选择，0X03H/0X04H/0X06H/0X10H/0X01H/0X02H/0X05H/0X0FH
⑩ register个数(仅主机):可以选择1、2 两个register一起读取，合并起来转发给 KNX。
- ① data format(仅主机):可以选择高 byte 在前和高 Byte 在后的模式，根据具体data format进行设置。
- ② 每变化多少值 则send一次:设置0表示不管变化多少都转发，设置1表示值变化1的时候转发(适合switch量)，设置10表示在current value的上下变化210的时候才转发。
- ③ 需要转换的 bit:就是取register中的哪几个 bit 的值，转发给 KNX，同样KNX转给 modbus register也是值改变配置的 bit，其他的 bit 值不变。如下图，设置了1，代表hexadecimal 0x0001，即转发最低位的data，如register的值为 0x1231，KNX则转发1，如register的值为0x1230，KNX则转发0.该值默认是 65535，即 0xFFFF，转发所有16bit 的值。
- ④ KNX 到 modbus 的data转换:这个是用于处理data转换的倍数，如:假设设置的值是2，KNX端receive到data是5，modbusregister的data是10;负数代表多少份之一，如-2，receive到 KNX发过来的值是10，那么modbusregister的data为5。应用Scene如，temperature转换，modbus 大部分temperature值精确到小数点后一位，但是 KNX 是精确到小数点后两位的，那么他们之间就差了10倍，可以设置-10，纠正temperature值。该值默认是1，原data转发。
RS485 配置
RS485 通讯参数配置
①.Bps for RS485：设置 RS485 总线的Baud rate。
②.Stop bit for RS485：stop bit设置，仅支持 1bit 和 2bit。
③.Data bit for RS485：data bit设定，仅支持 8bit 和 9bit。
④.Check bit for RS485：check digit设置，只支持odd parity和even parity或者不校验。
⑤.Crc 校验（0 – 无校验）：提供多找标准的 CRC verification算法，并提供选择 CRC verification源data的Length选择。
⑥.从第几个 BYTE 开始计算 CRC：设置 CRC 的starting position。
⑦.倒数第几 BYTE 截止结算 CRC：设置 CRC 的End位置。
⑧.messagereceive超时time（N 个字符time）：RS485 总线识别一帧End的time，一个字符的time *N。
⑨.RS485 总线sendmessage间隔（.ms）：本设备往总线send一帧message的最小time间隔。
⑩.RS485 通道数使能。
RS485 指令配置
①.备注名称：可以根据需求，标注本指令对应的是什么。
②.KNX 的data format（dpt）：KNX 对象的data type。
③.KNX receive到message后是否send到 RS485。
④.RS485 receive到message后是否转发到 KNX。
⑤.转发方式：receive到 RS485 总线正确指令后，转发到 KNX 的值的选择。转发receive值，则转发指令中使用 XX 替代的位置的data；转发fixed value，KNX 上send设定好的值。
⑥.data转发设置：参考 Modbus register配置的第七点。
⑦.指令内容：指令是以hexadecimal输入，每个 byte 之间使用空格隔开，使用字母 XX 表示需要转换到 KNX 的data，所有的指令内容都不区分大小写。
RS232 配置
RS232 的配置跟 RS485 一样。
Functions 配置
全局配置
通道quantity：最大 100 个。
Fun 参数配置
①使能当前的 function Function。
②Function选择：Delay Function提供延迟send的Function，2-point logic Function提供简单的 2 点控制逻辑（高于设定点 A 触发一个Operation，低于设定点 B 触发另一个Operation）。
③对象 dpt：配置需要的data type。
④（Delay）延迟（秒）：0 代表不延迟，0 ~ 255。
⑤（Delay）延迟（毫秒）：0 代表不延迟，0 – 255。
⑥（2-point）高阈值设定：当输入值高于该设定值时候，延迟设定的time后，send高于高阈值时send的值参数设定的值。
⑦（2-point）低阈值设定：当输入值高于该设定值时候，延迟设定的time后，send低于低阈值时send的值参数设定的值。
⑧（2-point）Out.对象 dpt：控制输出对象的Data format:
⑨（2-point）高于高阈值时send的值：
⑩（2-point）低于低阈值时send的值：
- （2-point）延迟time（.min）：延迟输出的time设定，单位分钟。
- （2-point）延迟time（.sec）：延迟输出的time设定，单位秒。
- 注意：当输入值高于高阈值的时候，在延迟time内再次收到低于高阈值的值，则会Cancelsend。低于低阈值的时候Function一样。
例子演示
RS485/RS232 转 KNX。
- （1）设置hexadecimal指令 0x12345678，转换器receive到 RS485/RS232 发过来的message为 0x12345678 时候，KNX 端群组address 1/0/4 send 50 的值。
- 也可以是转发receive到的其中一个值，使用 xx 来表示需要转发的值。转换器receive到 RS485/RS232 发过来的message为 0xabcdef0812 时候，knx 端对应的address 1/0/5，会把 xx 位置的 08 转发过来。
基本参数与安装
2.1 电气参数
| 项目 | 说明 |
|---|---|
| 供电方式 | 直接插在 KNX 总线上（21V–31V） |
| 耗电量 | 比手机充电器还小（<0.5W） |
| 工作temperature | -5℃~45℃（普通室内环境即可） |
2.2 安装步骤
- 固定设备：卡在标准的35mm导轨上（类似电表箱的安装方式）。
- 接线：
- KNX：用双绞线（类似网线）connect总线。
- RS485/RS232：用屏蔽双绞线（防干扰）connect设备。
- 指示灯：
- 绿灯常亮：供电正常。
- 红灯闪烁：正在配置中。
实际应用Scene举例
Scene1：智能楼宇照明
- 设备：KNX 灯光system + MODBUS 人体传感器。
- 逻辑：
- 传感器检测无人 → send信号到网关。
- 网关延迟30秒 → 通过KNX关灯。
Scene2：工业温控
- 设备：RS485 temperature sensor + KNX 空调控制器。
- 逻辑：
- 传感器上报28℃ → 网关转发到KNX。
- KNX 判断 >25℃ → send“开空调”指令。
Frequently Asked Questions与解答
Q1：指示灯不亮怎么办？
- 检查KNX总线供电是否正常（21V–31V）。
- Confirm接线是否松动。
Q2：data转发不成功？
- 检查Baud rate、check digit是否与设备一致。
- Confirm指令中的
XX位置是否正确。
Q3：逻辑Rules不触发？
- 检查阈值是否设置合理（如“>30”误写为“<30”）。
- Confirm输出对象的address是否正确。
技术参数总表
| 项目 | 参数 |
|---|---|
| 供电电压 | 21–31V DC（KNX总线直接供电） |
| 最大功耗 | <0.5W（超省电） |
| 支持协议 | KNX、MODBUS、RS485、RS232 |
| 逻辑通道数 | 100组（满足复杂自动化需求） |
