Function简述：

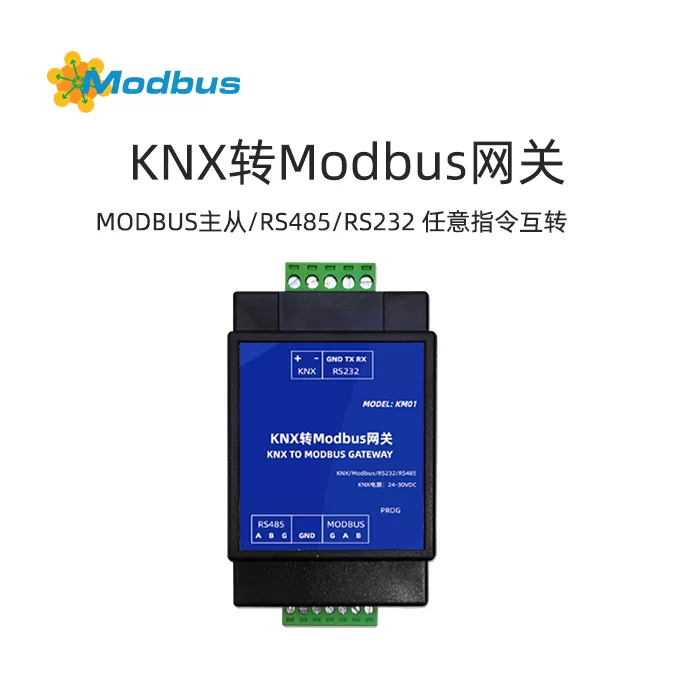

一款支持 KNX <-> MODBUS主从 /RS485/RS232 任意指令（最长 24byte）相 互转换的模块
选型建议：
广泛适用于智能楼宇，智能农业，智能展馆，办公楼能源管理，智能银行管理， 智慧医院，物联网学校，机场管理，博物馆展示，机房动态环境监控等有物联 网集控采集监控需求的用户，也适用于弱电集成商，楼宇集成商等专业人士使用。
产品特点：
1、ETS 配置界面。
2、KNX 总线直接供电。
3、支持 KNX <-> MODBUS 主机或者从机模式 相互转换，最大支持 500 个寄 存器。支持任意bit Length取值转换（最长 16bit）。支持同时配置多个相同 register。仅支持 0x03，0x04，0x06，0x10 指令。
4、支持 KNX <-> RS485 任意指令（最长 24byte）相互转换，转换值可以固 定，也可以是跟随 485 指令内data。最大支持 100 个指令。 5、支持 KNX <-> RS232 任意指令（最长 24byte）相互转换，转换值可以固 定，也可以是跟随 232 指令内data。最大支持 100 个指令。 6、支持 100 组逻辑输入输出，Function包括，延迟和 2-point 逻辑控制输出。
Modbus使用方法
Modbus 通讯参数配置
① Bps for modbus：设置通讯Baud rate，支持 2400、9600、19200、38400、 56000、115200、128000、256000。
② Modbus 主从模式选择：Slave mode：从机模式，Host mode：主机模式。
③ Modbus address（decimal）： modbus 从机模式下本机的address设置。
④（仅主机）主机模式读写超时（*100ms）：主机模式下，读取从机设备时候， 等待从机回复的超时time设定，设置 5 代表 500ms，最小不能小于 200ms， 推荐 500ms 以上，默认 500ms。
Modbus register配置
① 配置Precautions：register address尽量按照升序排序配置，主机模式下，同一个设 备的所有register放在一起，并按照升序排列（如：从机 1 的register 1~10， 对应网关配置的 modbus reg 1 ~modbus reg10），这样配置，网关在读 取从机register的时候，会一次读完，而不用一个个register读取，效率大大提 高。
② Enable reg：激活表示Enable，不激活表示不Enable。
③ 备注名称：可以根据需求，标注register对应的是什么。
④ 从机address（仅主机）：设置需要读取的从机的address（decimal）。
⑤ Modbus register address：decimal。
⑥ data type（dpt）：KNX 对象的data type。
⑦ Modbus registerType：保持型register-modbus 主机可以读写，输入型寄 存器-modbus 主机只能读取，Coil status-modbus主机可以读写。
⑧ time间隔（仅主机）：主机模式下读取每个register的time间隔，默认设置 0。
⑨ 指令选择（仅主机）：读取register的指令选择，0X03H/0X04H/0X06H/ 0X10H/0X01H/0X02H/0X05H/0X0FH.
⑩ register个数（仅主机）：可以选择 1、2 两个register一起读取，合并起来转 发给 KNX。
①① data format（仅主机）：可以选择高 byte 在前和高 Byte 在后的模式，根 据具体data format进行设置。
①② 每变化多少值 则send一次：设置0表示不管变化多少都转发，设置1表示 值变化1的时候转发（适合switch量），设置10表示在current value的上下变化≥10 的时候才转发。
①③ 需要转换的 bit： 就是取register中的哪几个 bit 的值，转发给 KNX，同样 KNX转给 modbus register也是值改变配置的 bit，其他的 bit 值不变。如下 图，设置了 1，代表hexadecimal 0x0001，即转发最低位的data，如register的 值为 0x1231，KNX 则转发 1，如register的值为 0x1230，KNX 则转发 0。 该值默认是 65535，即 0xFFFF，转发所有 16bit 的值。
①④ KNX 到 modbus 的data转换：这个是用于处理data转换的倍数，如：假 设设置的值是 2，KNX 端receive到data是 5，modbus register的data是 10； 负数代表多少份之一，如-2，receive到 KNX 发过来的值是 10，那么 modbus register的data为 5。 应用Scene如，temperature转换，modbus 大部分temperature值精确到 小数点后一位，但是 KNX 是精确到小数点后两位的，那么他们之间就差了 10 倍，可以设置-10，纠正temperature值。该值默认是 1，原data转发。
RS485使用方法
RS485通讯参数设置
① Bps for modbus：设置 RS485 总线的Baud rate。
② Stop bit for RS485：stop bit设置，仅支持 1bit 和 2bit。
③ Data bit for RS485： data bit设定，仅支持 8bit 和 9bit。
④ Check bit for RS485：check digit设置，只支持odd parity和even parity或者不校验。
⑤ Crc 校验（0-无校验）：提供多找标准的 CRC verification算法，并提供选择 CRC verification源data的Length选择。
⑥ 从第几个 BYTE 开始计算 CRC：设置 CRC 的starting position。
⑦ 倒数第几 BYTE 截止结算 CRC：设置 CRC 的End位置。
⑧ messagereceive超时time（N 个字符time）：RS485 总线识别一帧End的time， 一个字符的time*N。
⑨ RS485 总线sendmessage间隔（.ms）：本设备往总线send一帧message的最小时 间间隔。
⑩ RS485 通道数使能
RS485 指令配置
① 备注名称：可以根据需求，标注本指令对应的是什么。
② KNX 的data format（dpt）：KNX 对象的data type。
③ KNX receive到message后是否send到 RS485。
④ RS485 receive到message后是否转发到 KNX。
⑤ 转发方式：receive到 RS485 总线正确指令后，转发到 KNX 的值的选择。转发 receive值，则转发指令中使用 XX 替代的位置的data；转发fixed value，KNX 上发 送设定好的值。
⑥ data转发设置：参考 Modbus register配置的第七点。
⑦ 指令内容：指令是以hexadecimal输入，每个 byte 之间使用空格隔开，使用字 母XX 表示需要转换到 KNX 的data，所有的指令内容都不区分大小写。
RS232使用方法
RS232的配置跟RS485一样
Functions 配置
全局配置
① 通道quantity：最大 100 个。
Fun 参数配置
① 使能当前的 function Function。
② Function选择：Delay Function提供延迟send的Function，2-point logic Function提供简单 的2点控制逻辑（高于设定点 A 触发一个Operation，低于设定点 B 触发另一个操 作）。
③ 对象 dpt：配置需要的data type。
④ （Delay）延迟（秒）：0 代表不延迟，0~255。
⑤ （Delay）延迟（毫秒）：0 代表不延迟，0-255。
⑥ （2-point）高阈值设定：当输入值高于该设定值时候，延迟设定的time后， send高于高阈值时send的值 参数设定的值。
⑦ （2-point）低阈值设定：当输入值高于该设定值时候，延迟设定的time后， send低于低阈值时send的值 参数设定的值。
⑧ （2-point）Out.对象 dpt：控制输出对象的Data format:
⑨ （2-point）高于高阈值时send的值：
⑩ （2-point）低于低阈值时send的值：
①① （2-point）延迟time（.min）：延迟输出的time设定，单位分钟。
①② （2-point）延迟time（.sec）：延迟输出的time设定，单位秒。
①③ 注意：当输入值高于高阈值的时候，在延迟time内再次收到低于高阈值的 值，则会Cancelsend。低于低阈值的时候Function一样。
示例Tutorial
RS485/RS232 转 KNX
① 转发fixed value：设置RS485/RS232通道2的群组address为1/0/4，设置通道2的十 六进制指令为 0x12345678，转换器receive到 RS485/RS232 发过来的message为 0x12345678 时候，向KNX 端群组address 1/0/4 send 50 的值。
② 也可以是转发receive到的指令的其中一个值：使用 xx 来表示需要转发的值。 设置通道1的群组address为1/0/5，设置通道1的指令内容为0Xabcdefxx12， 转换器receive到RS485/RS232 发过来的message为 0xabcdef0812 的时候，KNX 端对应的address 1/0/5，会把 xx 位置的08 转发过来。
MODBUS 转 KNX
① 设置Modbus为从机模式，将Modbus通道1的群组address设置为0/0/6，data Type设置为1bit（与KNX继电器保持一致），将KNX继电器的群组address也设 置为0/0/6，当对应register11的值的最低位bit为0的时候，则对应KNX继电器 Close，当最低位bit为1的时候，KNX继电器打开。
