电动百叶窗总线控制解决方案产品说明

一、产品概述
本电动百叶窗控制方案集总线、无线、有线控制于一体，采用 220V 正反转电机搭配 PROV2 正反转控制器，完美解决电动百叶窗私有协议难题，使其轻松融入各类系统，满足不同场景下的百叶窗控制需求，为用户带来便捷、智能的使用体验。

二、功能特点

1. 多种控制方式 ：支持总线控制、无线控制及有线手动控制。
2. 兼容性强：配合 PROV2 正反转控制器，可融入多种系统。
3. 电机性能卓越 ：选用大功率管状电机，动力强劲。
4. 百叶片材质多样 ：百叶片有木质和铝质可选，满足不同用户的装饰需求。

三、使用方法

（一）手动控制

1. 将 220V 电机正反转控制模块通电。
2. 按下正转键，电机正转，百叶窗打开；按下停止键，电机停止，百叶窗不动；按下反转键，电机反转，百叶窗关闭。

（二）无线控制

1. 正转功能学习 ：触摸正转键不放，按键 LED 熄灭，按键 LED 闪烁 1 次后放开手指，发射无线信号，红灯闪烁表示学习成功。
2. 停止功能学习 ：触摸停止键不放，按键 LED 熄灭，按键 LED 闪烁 1 次后放开手指，发射无线信号，红灯闪烁表示学习成功。
3. 反转功能学习 ：触摸反转键不放，按键 LED 熄灭，按键 LED 闪烁 1 次后放开手指，发射无线信号，红灯闪烁表示学习成功。
4. 清除无线信号 ：触摸需清除的开关按键不放，按键 LED 熄灭，按键 LED 闪烁 3 次，快闪 3 次，再快闪 3 次，最后闪烁 4 次后放开手指，发射无线信号，红灯闪烁表示清除成功。
5. 开关复位 ：触摸需复位的开关按键不放，按键 LED 熄灭，按键 LED 闪烁 3 次，快闪 3 次，再快闪 3 次，闪烁 4 次后放开手指，所有路数开关 LED 熄灭，放开手指，开关复位成功。

（三）总线控制

1. 总线波特率及地址 ：波特率为 9600，总线 5 个字节地址在开关背面标签上，如 EC EC EC EC EC。
2. 查询开关地址 ：发送 AA AA AA AA AA AA 56 56 0F，返回 5 个字节地址。
3. 状态查询 ：发送 5 个字节地址 + 86 86 86 0F，返回 5 个字节地址 00 01 00 01 00，其中 3 个字节分别代表正转、停止、反转是否有效。例如，01 00 00 表示正转，00 01 00 表示停止，00 00 01 表示反转。

四、产品展示

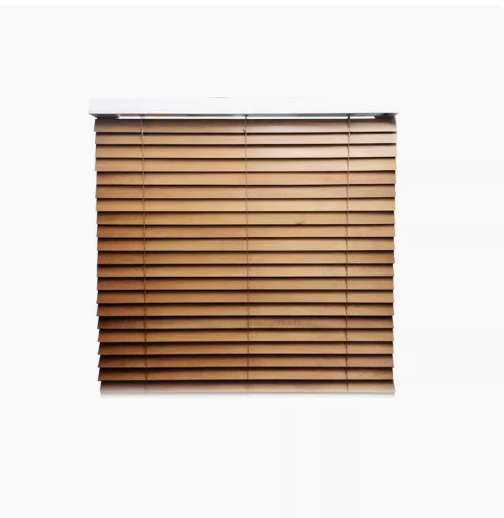

1. 木质百叶窗：尺寸为长 100cm、高 6cm、叶片厚 5cm，造型美观，质感强。
2. 铝质百叶窗 ：尺寸与木质百叶窗相似，轻巧耐用，便于清洁。
3. 电动上梁与电机 ：电动上梁内置 220V 正反转电机，结构紧凑，安装方便。
