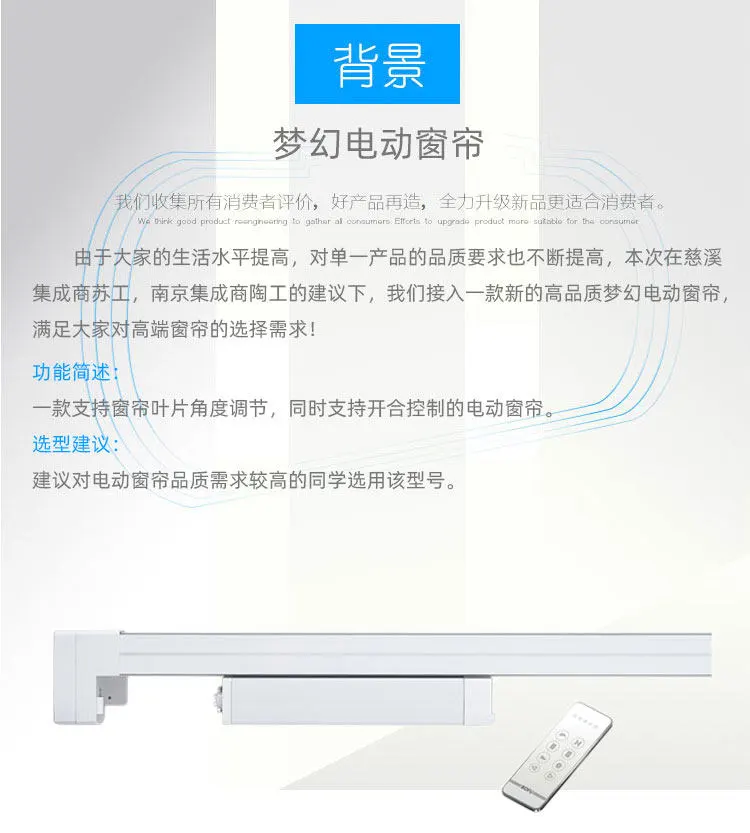

一、产品简介

梦幻电动窗帘是一款支持窗帘叶片角度调节，同时支持开合控制的高品质电动窗帘产品。采用RS485总线通讯方式，支持软起动功能，配备433MHz无线遥控器。

适用场景：智能家居、办公室、酒店客房、阳光房等对遮光和调光有较高要求的场所。建议对电动窗帘品质需求较高的用户选用该型号。

二、核心特点

1. 双电机独立驱动——开合调节与叶片角度调节分别由两个独立电机驱动，互不干扰，运行更稳定

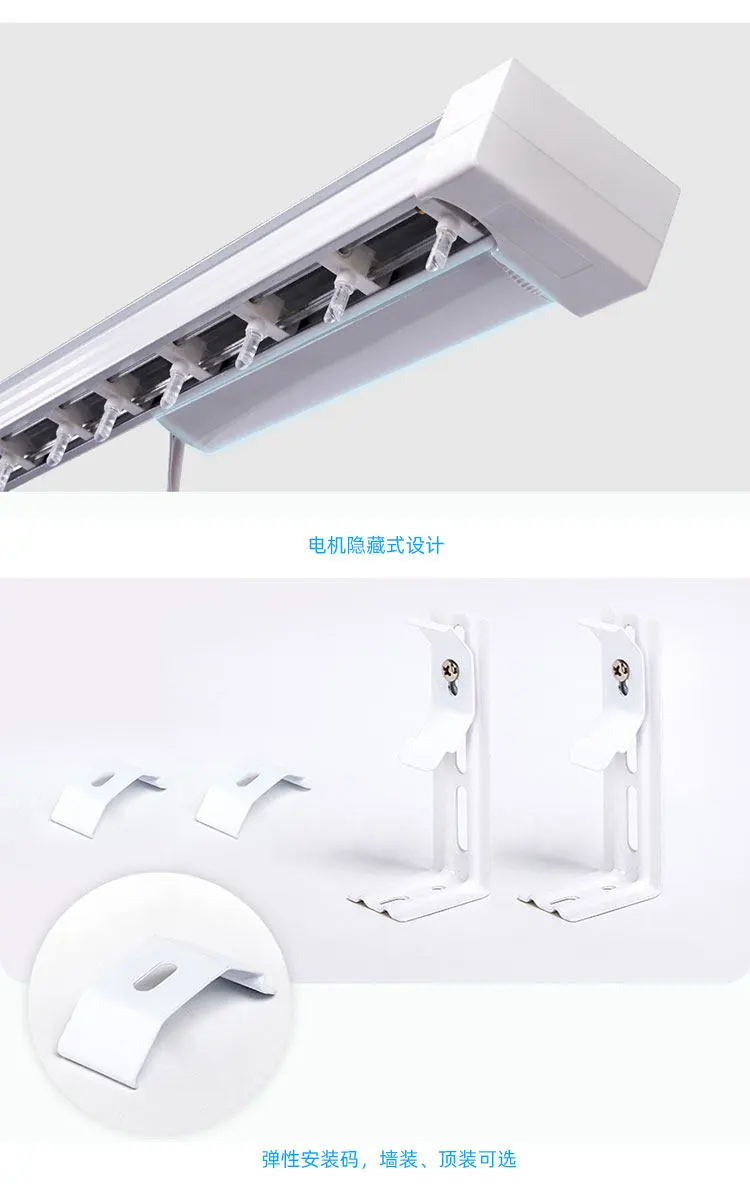

2. 电机轨道分离设计——电机与轨道采用分离式结构，安装维护更加便捷，更换电机无需拆卸整根轨道
3. 磁吸中间对接——轨道拼接处采用磁吸式中间对接件，多段轨道连接稳固可靠

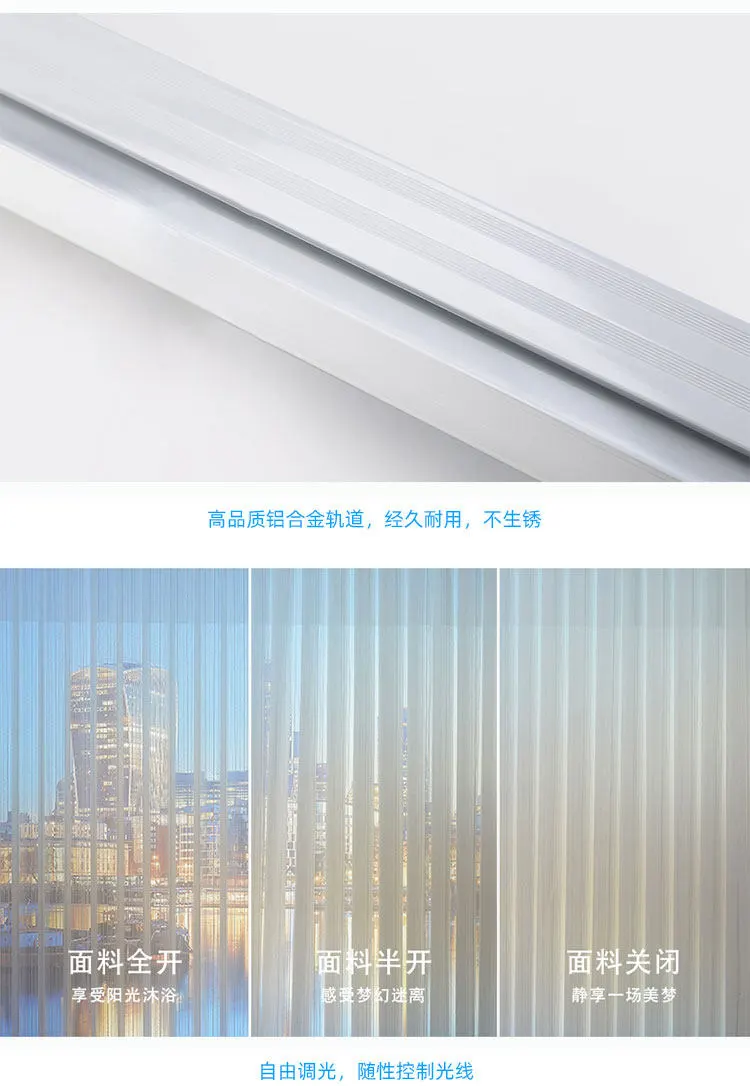

4. 170°大范围调光——叶片左右调节角度可达170°，从完全闭合到全开，精准控制室内光线
5. 多种通讯方式——同时支持RS485总线通讯、433MHz无线遥控、有线控制，灵活接入各种智能系统
6. 软起动保护——电机启动时采用软起动算法，减少机械冲击，延长使用寿命

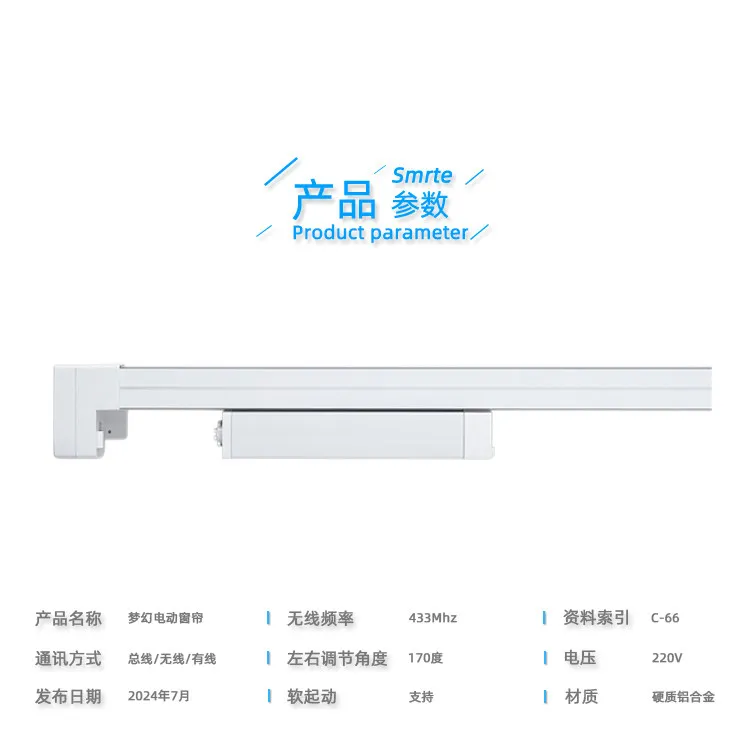

三、技术参数

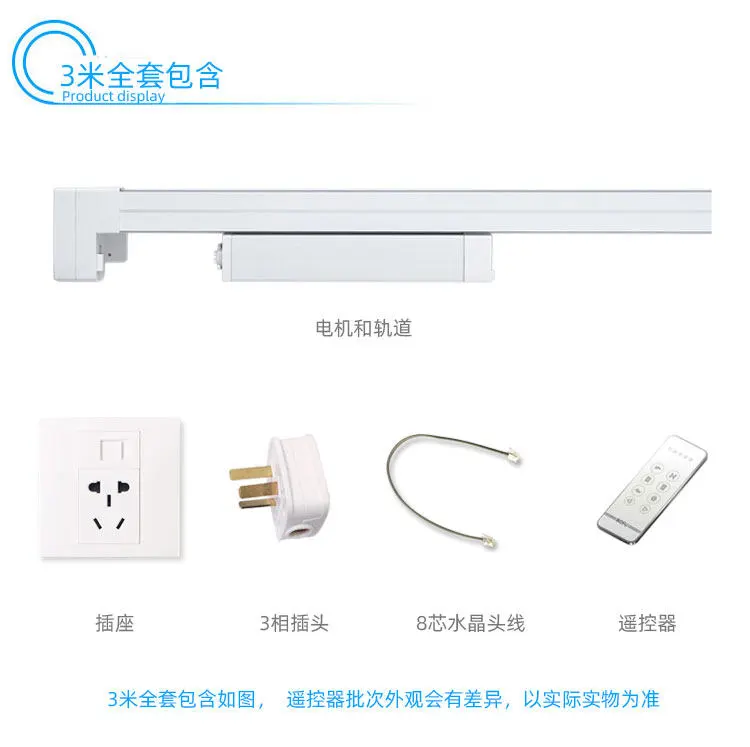

四、全套配件清单（以3米为例）

• 电机和轨道——1套（含内置双电机）
• 墙壁插座——1个（86型面板插座）
• 三相插头——1个（220V电源接头）
• 8芯水晶头线——1根（RS485总线通讯线）
• 遥控器——1个（433MHz无线遥控，注：批次外观可能略有差异，以实物为准）

提示：不同长度的窗帘配置略有差异，具体以实际发货为准。

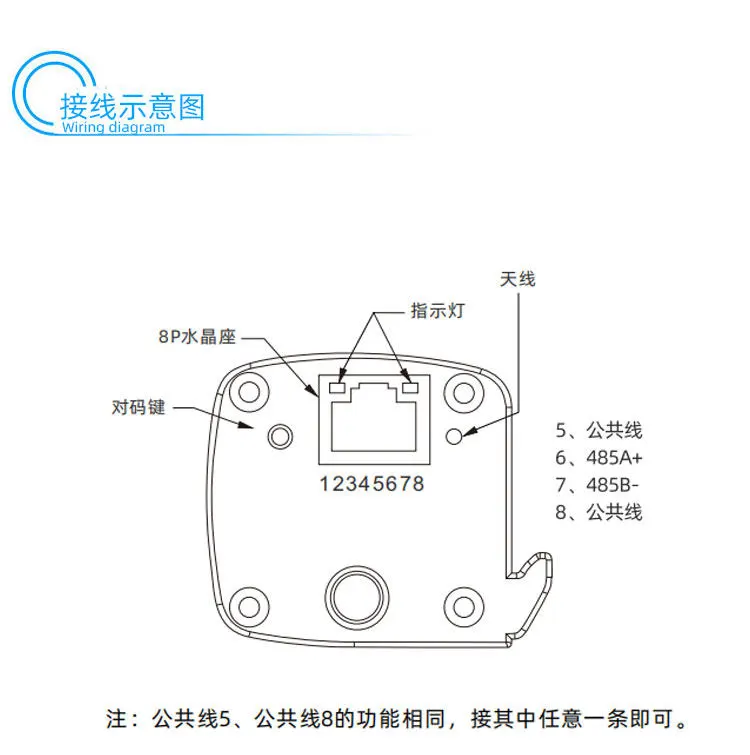

五、接线说明

梦幻电动窗帘采用8P水晶座（RJ45接口）进行接线，引脚定义如下：

注意：公共线5和公共线8的功能相同，接其中任意一条即可，不需要同时接两根。

六、RS485总线控制协议

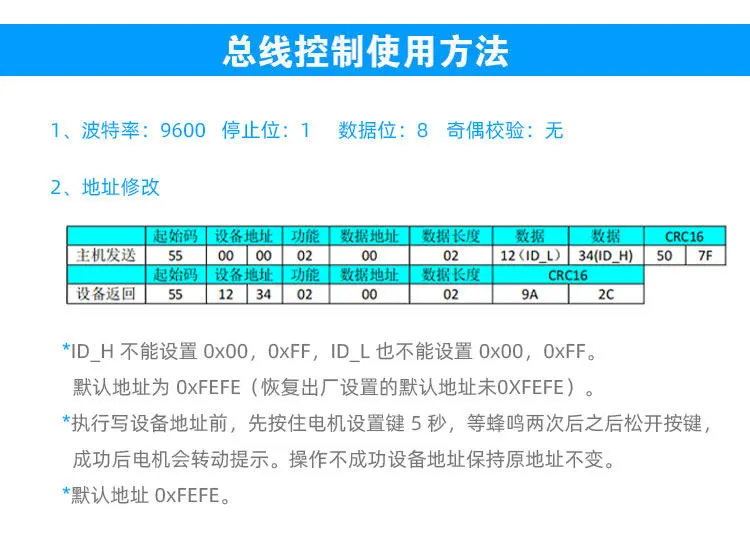

6.1 基本通信参数

• 波特率：9600 bps
• 停止位：1位
• 数据位：8位
• 奇偶校验：无

6.2 地址修改

默认设备地址为 0xFEFE（即0XFEFE）。修改设备地址的指令格式如下：

重要说明：

• ID_H 不能设置为 0x00 或 0xFF；ID_L 也不能设置为 0x00 或 0xFF
• 执行写设备地址前，先按住电机设置键5秒，等蜂鸣鸣两次后松开按键，成功后电机会转动提示
• 操作不成功时设备地址保持原地址不变
• 恢复出厂设置的默认地址为 0xFEFE

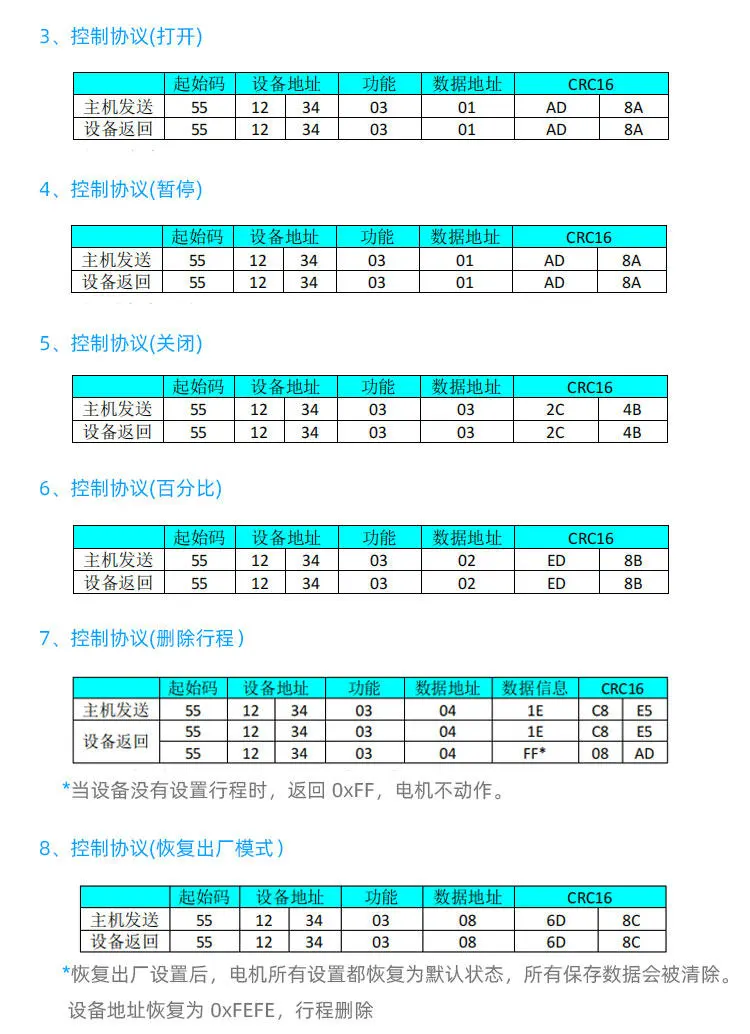

6.3 控制协议指令集

(1) 控制协议 — 打开窗帘

(2) 控制协议 — 暂停

(3) 控制协议 — 关闭窗帘

(4) 控制协议 — 百分比控制

(5) 控制协议 — 删除行程

*当设备没有设置行程时，返回 0xFF，电机不动作。

(6) 控制协议 — 恢复出厂模式

*恢复出厂设置后，电机所有设置都恢复为默认状态，所有保存数据会被清除。设备地址恢复为 0xFEFE，行程删除。

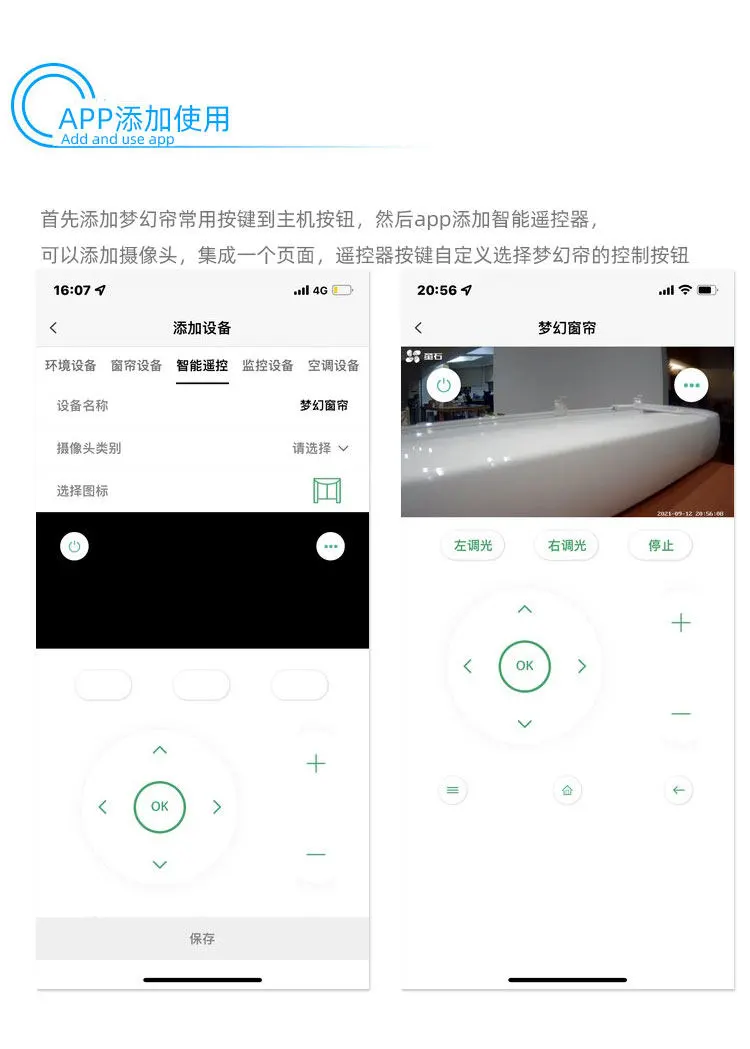

七、手机APP添加使用

梦幻电动窗帘支持通过手机APP进行远程控制和自动化管理，添加步骤如下：

1. 首先添加梦幻帘常用按键到主机按钮
2. 然后进入APP添加智能遥控器设备
3. 在”添加设备”界面选择：环境设备 → 窗帘设备 → 智能遥控
4. 填写设备名称（如”梦幻窗帘”）
5. 可以选择添加摄像头，集成一个页面统一管理
6. 遥控器按键可自定义选择梦幻帘的控制按钮（左调光、右调光、停止等）
7. 点击保存完成添加

添加完成后即可通过APP实现远程开合、调光控制。

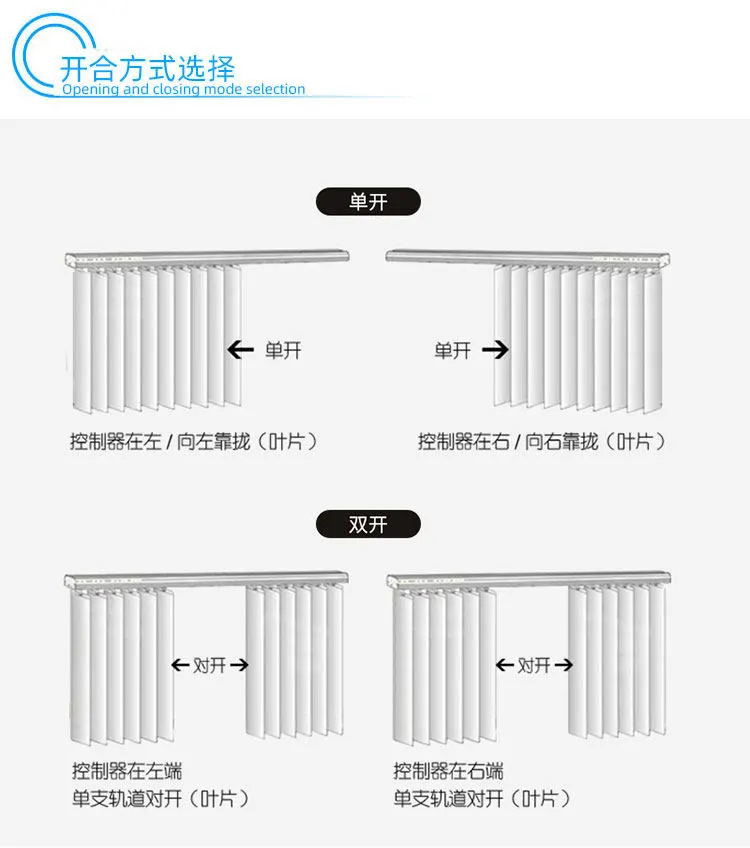

八、开合方式选择

梦幻电动窗帘支持两种开合模式，下单前请根据窗户位置确认：

8.1 单开模式

• 控制器在左 / 向左靠拢——窗帘从右向左收拢（叶片向左叠合），适用于控制器安装在左侧的情况
• 控制器在右 / 向右靠拢——窗帘从左向右收拢（叶片向右叠合），适用于控制器安装在右侧的情况

8.2 双开模式

• 控制器在左端——单支轨道从中间向两侧对称打开（叶片向两侧展开）
• 控制器在右端——单支轨道从中间向两侧对称打开（叶片向两侧展开）

备注：双开解释指帘布从轨道正中间像窗户两侧打开或闭合，是常规窗帘开合设计方案。单开解释指帘布从一个向另外一侧闭合或打开，适用于单面窗户宽度小于1.5米的窗帘。

九、安装方法（详细图文教程）

以下为梦幻电动窗帘的标准安装流程，共10个步骤：

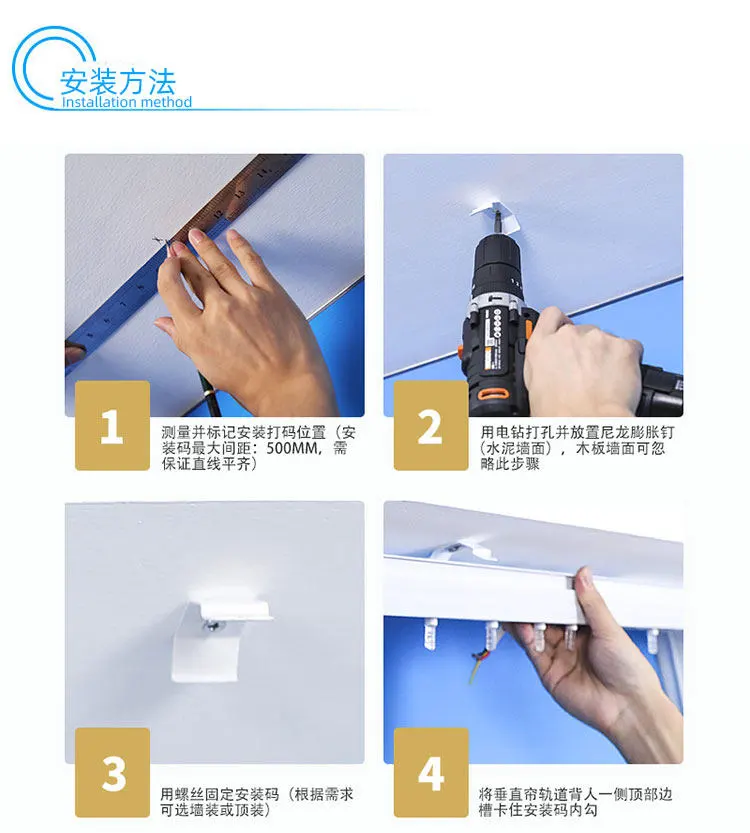

第一阶段：固定安装码

1. 测量并标记安装打码位置——用卷尺测量天花板或墙面，标记安装码最大间距500mm，需保证直线平齐
2. 用电钻打孔并放置尼龙膨胀钉——水泥墙面使用膨胀钉，木板墙面可省略此步骤
3. 用螺丝固定安装码——根据安装需求可选择墙装（侧装）或顶装方式，将弹性安装码用螺丝固定到位
4. 将垂直帘轨道推入卡住——将轨道沿一侧顶部边槽卡入安装码内勾槽，确认卡紧

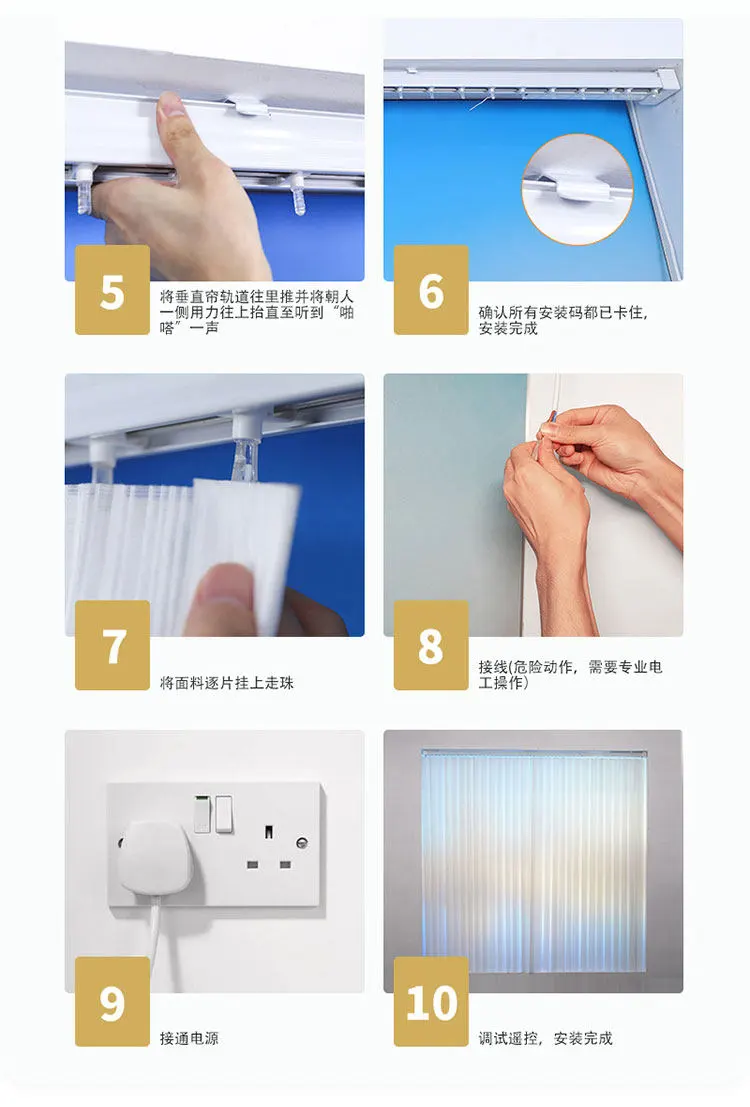

5. 用力往里推到底——用手将轨道往里推并将朝人一侧用力往上抬，直至听到”啪嗒”一声，表示已卡牢
6. 确认所有安装码都已卡住——逐一检查每个安装码是否完全咬合到位

第二阶段：挂布与接线

7. 将面料逐片挂上走珠——按顺序将梦幻帘面料片逐片挂载到轨道走珠上
8. 接线——危险动作！需要专业电工操作，请按照第五节接线说明连接电源线和RS485通讯线
9. 接通电源——将电源插头插入预留插座
10. 调试遥控——使用遥控器测试开合和调光功能，确认一切正常后安装完成

十、遥控器使用方法

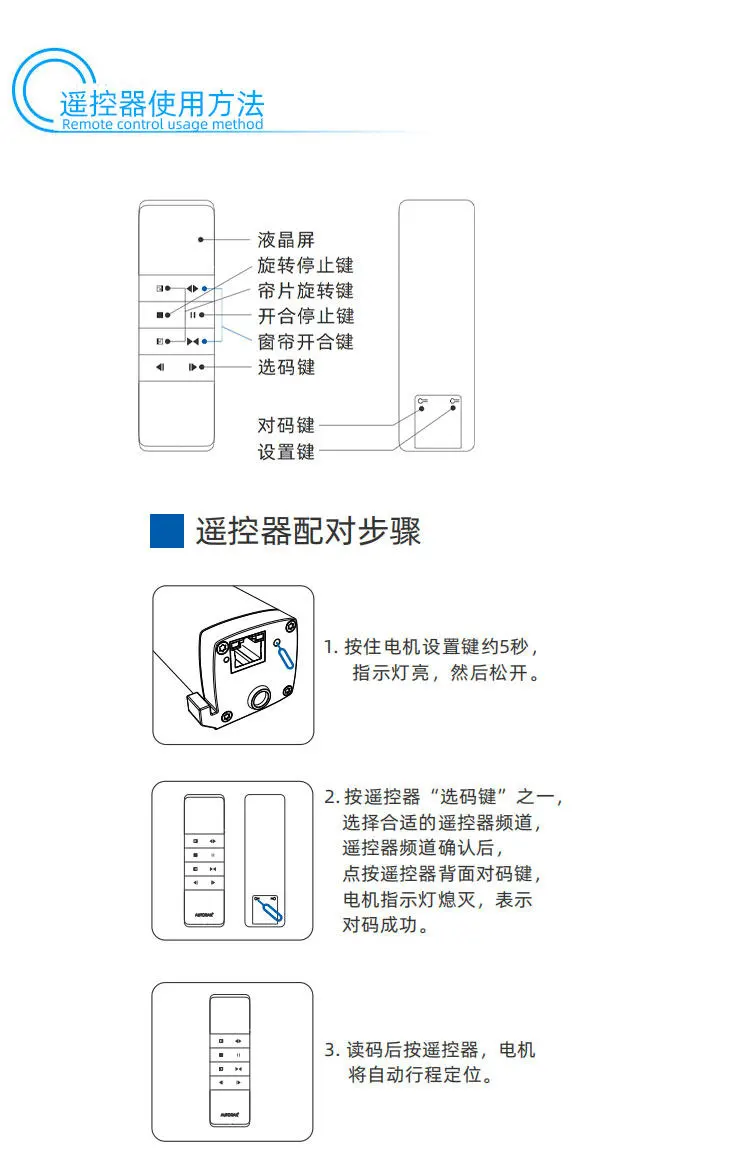

10.1 遥控器按键说明

梦幻电动窗帘配备专用无线遥控器，各按键功能如下：

• 液晶屏——显示当前状态信息
• 旋转停止键——旋转调节叶片角度，按下立即停止当前动作
• 帘片旋转键——单独控制帘片（叶片）翻转角度
• 开合停止键——控制窗帘开合运动，再次按下停止
• 窗帘开合键——一键全开或全合
• 选码键——用于选择遥控器频道（配合对码使用）
• 对码键（背面）——与电机配对绑定
• 设置键（背面）——进入设置模式（行程设置、速度调整等）

10.2 遥控器配对步骤

1. 按住电机设置键约5秒，听到蜂鸣声后指示灯亮起，然后松开按键
2. 按遥控器”选码键”之一，选择合适的遥控器频道。遥控器频道确认后，点按遥控器背面的对码键，此时电机指示灯熄灭，表示对码成功
3. 读码后按遥控器，电机将自动运行定位

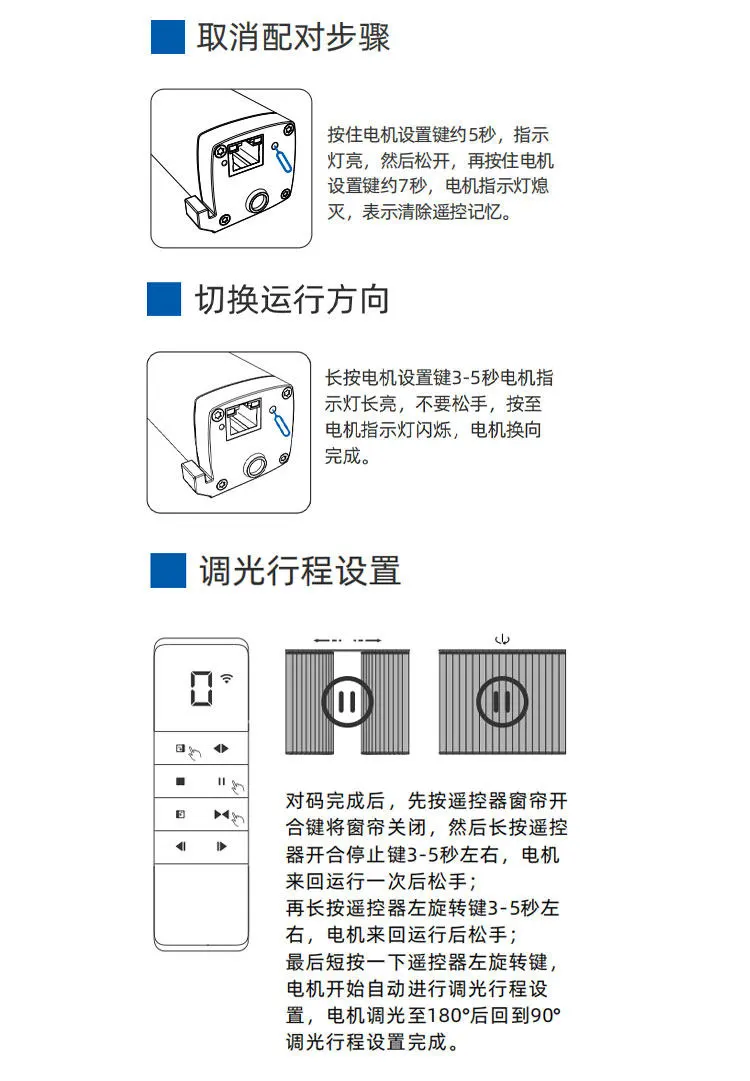

10.3 取消配对步骤

如需解除遥控器与电机的绑定关系：

1. 按住电机设置键约5秒，指示灯亮起后松开
2. 再按住电机设置键约7秒，电机指示灯熄灭，表示已清除遥控记忆

10.4 切换运行方向

如果窗帘开合方向与预期相反：

1. 长按电机设置键3~5秒，电机指示灯亮起
2. 不要松手，继续按住直到电机指示灯闪烁一次
3. 松手后电机换向完成

10.5 调光行程设置

对码完成后，按以下步骤设置叶片调光（翻转）行程：

1. 先按遥控器窗帘开合键将窗帘关闭
2. 长按遥控器开合停止键3~5秒左右，电机来回运行一次后松手
3. 再长按遥控器左旋转键3~5秒左右，电机来回运行后松手
4. 最后短按一下遥控器左旋转键，电机开始自动进行调光行程设置
5. 电机调光至180°后回到90°，调光行程设置完成

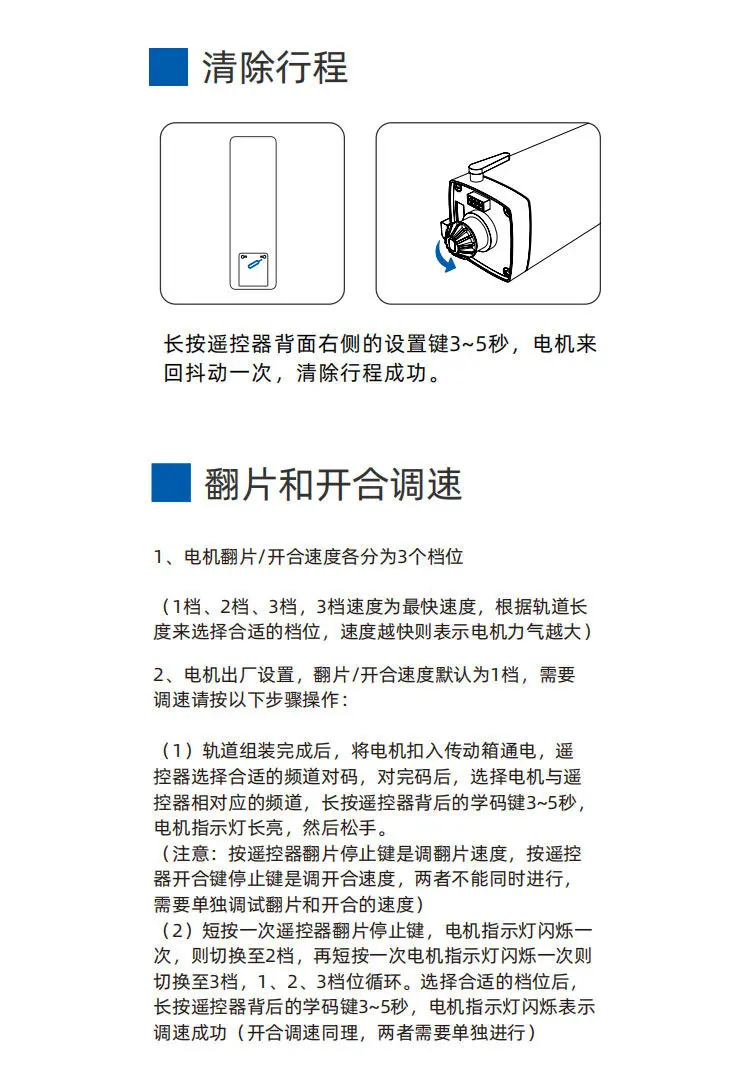

10.6 清除行程

长按遥控器背面右侧的设置键3~5秒，电机来回抖动一次，清除行程成功。

10.7 翻片速度和开合速度调节

电机翻片/开合速度各分为3个档位：

• 1档——最慢速
• 2档——中等速度
• 3档——最快速度（根据轨道长度来选择合适档位，速度越快则表示电机气力越大）

电机出厂设置默认翻片/开合速度为1档。调速步骤如下：

1. 轨道组装完成后，将电机扣入传动箱通电
2. 遥控器选择合适的频道对码，对码完成后选择电机与遥控器相对应的频道
3. 长按遥控器背后的学码键3~5秒，电机指示灯长亮，然后松手
4. 注意：按遥控器翻片停止键是调翻片速度，按遥控器开合停止键是调开合速度，两者不能同时进行，需要单独调试
5. 短按一次遥控器的翻片停止键（或开合停止键），电机指示灯闪烁一次，则切换至2档
6. 再短按一次电机指示灯闪烁一次，则切换至3档
7. 1、2、3档位循环选择，选定合适的档位后，长按遥控器背后的学码键3~5秒，电机指示灯闪烁表示调速成功
8. （开合调速同理，两者需要单独进行）

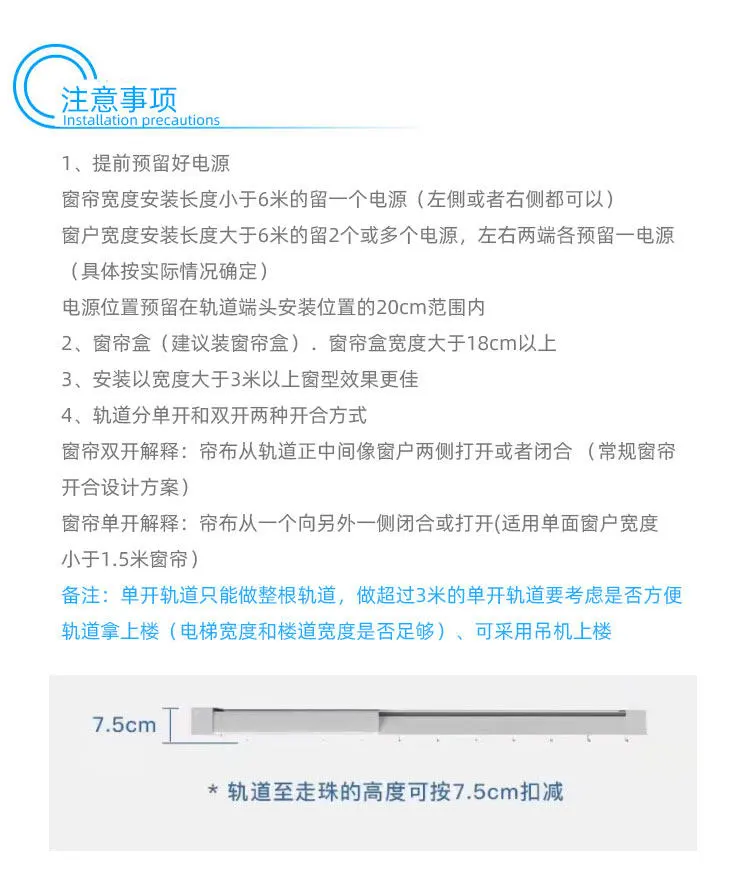

十一、注意事项

1. 提前预留好电源
   窗帘宽度安装长度小于6米留一个电源（左侧或者右侧都可以）；
   窗户宽度安装长度大于6米留2个或更多电源，左右两端各预留一个电源
   （具体按实际情况确定）
   电源位置需预留在轨道端头安装位置的20cm范围内
2. 窗帘盒要求——建议安装窗帘盒，窗帘盒宽度大于18cm以上
3. 最佳窗宽——安装以宽度大于3米以上窗型效果更佳
4. 轨道分单开和双开两种开合方式
   • 双开解释：帘布从轨道正中间像窗户两侧打开或闭合（常规窗帘开合设计方案）
   • 单开解释：帘布从一个向另外一侧闭合或打开（适用于单面窗户宽度小于1.5米的窗帘）
5. 搬运提醒：单开轨道只能做整根轨道，做超过3米的单开轨道要考虑是否方便轨道拿上楼（电梯宽度和楼道宽度是否足够），可采用吊机吊上楼
6. 尺寸参考：轨道至走珠的高度可按 7.5cm 扣减计算
7. 窗帘盒预留尺寸：单轨预留30cm窗帘盒深度，双轨预留50cm窗帘盒深度
8. 定制产品：由于窗帘布和轨道都属于定制产品，还请提前准确测量好尺寸

十二、资料下载

请点击页面下部资源地址按钮，获取下载链接！请根据文件路径找到自己需要的资料。

文件路径：/请点开我/2-后期资料/A、软件·协议·接线/C-全部协议/C-66 梦幻窗帘代码

十三、相关视频教程

梦幻帘教程之调节垂直帘走珠方向

梦幻帘之垂直帘中分组装教程

梦幻帘之现场安装教程

梦幻帘之485调试讲解视频

梦幻帘之遥控器对码

梦幻帘布料样品册展示

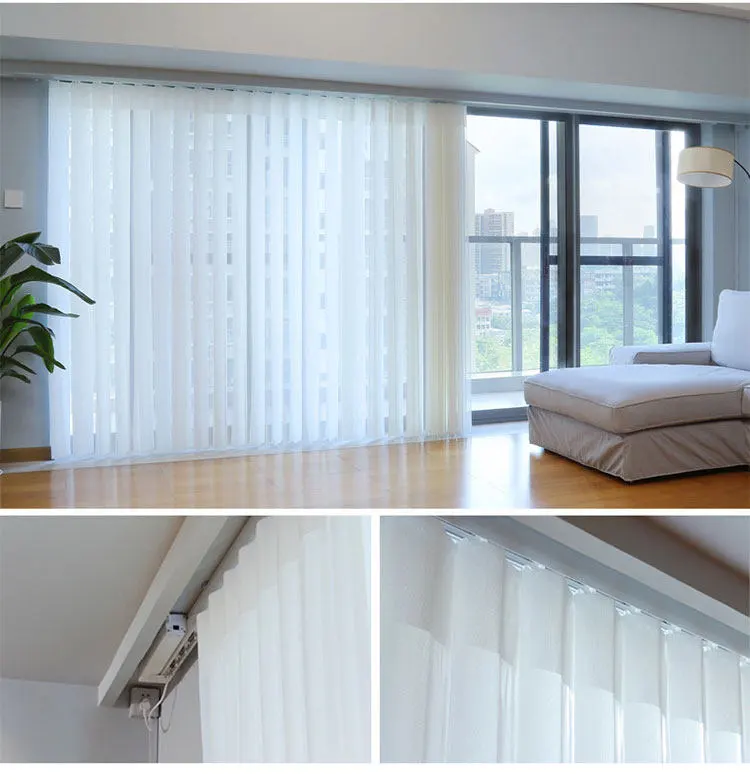

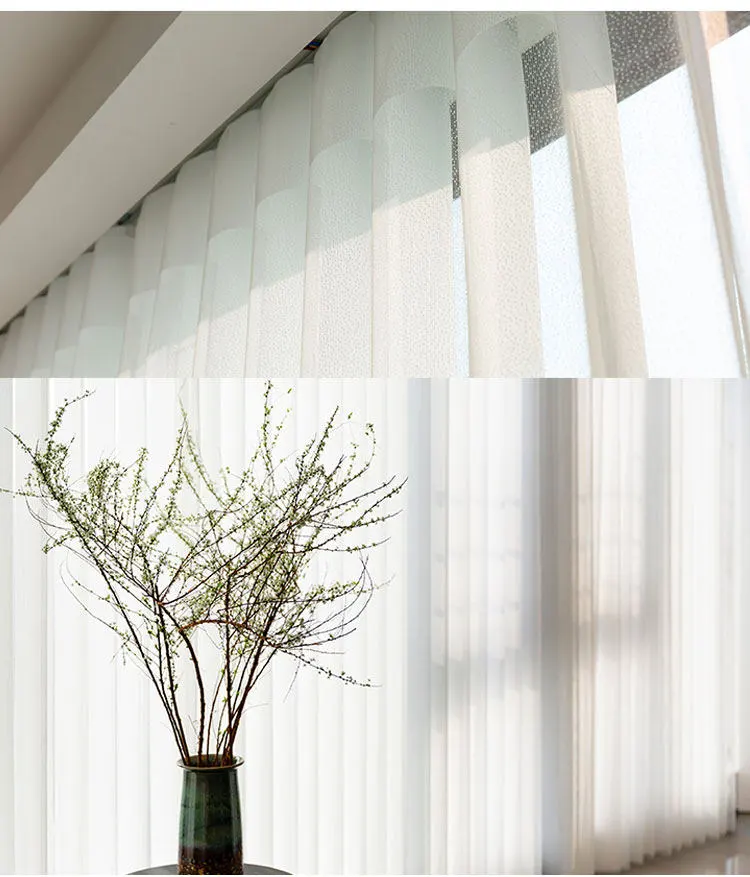

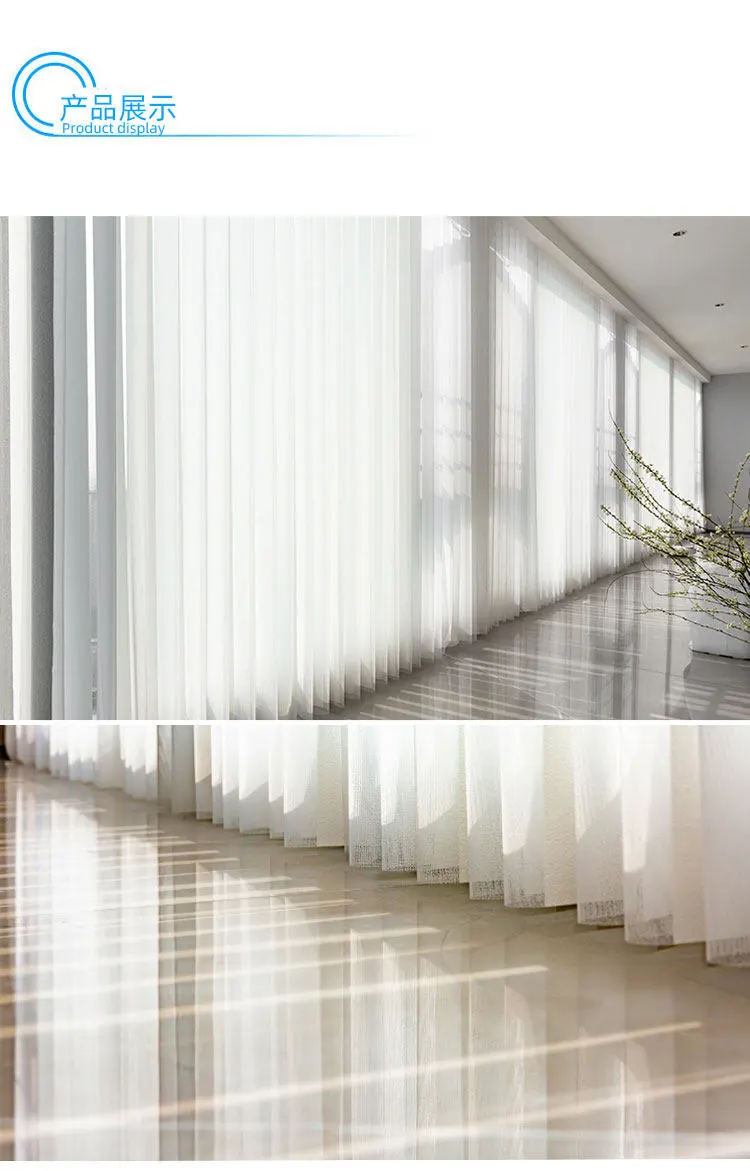

十四、产品图片展示
