功能简介

一款集中控制模组，支持总线无线有线干接点控制，与继电器分离式设计，显著降低维护成本。组地址功能，一条指令批量执行多场景控制，轻松实现单点、多点、区域、群组控制等预设场景。

建议使用

广泛适用于家庭，办公楼，酒店，医院，学校，车站，体育馆，博物馆，会展中心工厂，农业，商场等有集中控制需求的用户。

产品特点

支持RS485，无线，有线，干接点多种控制方式
出众的反应速度，抗干扰能力和稳定性。
可快速对接带主动发送功能，波特率为9600的总线面板。
支持反馈，接收自定义控制指令的同时还可反馈标准状态协议，既兼容第三方面板也兼容第三方总线控制系统。
集中控制主控板和继电器分离式设计，最大限度保障设备可靠运行，显著降低后期维护成本。(需搭配继电器模组使用)
组地址功能，一条指令批量执行场景控制，轻松实现单点、多点、区域、群组控制等场景预设，降低总线占用。例如1条指令可以让一栋楼上百回路灯光处于不同场景状态。
搭配多款智能配件，实现场景个性化控制。
远程控制，随时控制(需搭配智能控制系统使用)。
无惧断网，无网络状态下也能控制。
支持脱离主机运行，发送自定义场景指令。
支持接入三方总线控制系统，并实现双向通讯。
支持输入控制协议和输出控制协议全自定义。
支持1-255s之间延时关闭，延时打开。
支持按键锁定，防止误触。
支持定时开关机(需搭配智能控制系统使用)。
支持语音控制(需搭配智能控制系统，或者离线语音控制模块使用)。
上电状态配置协议，可以自定义任意输出路数的上电开启还是关闭状态。
自定义楼梯协议，可以自定义继电器之间的延时和开启关闭顺序。

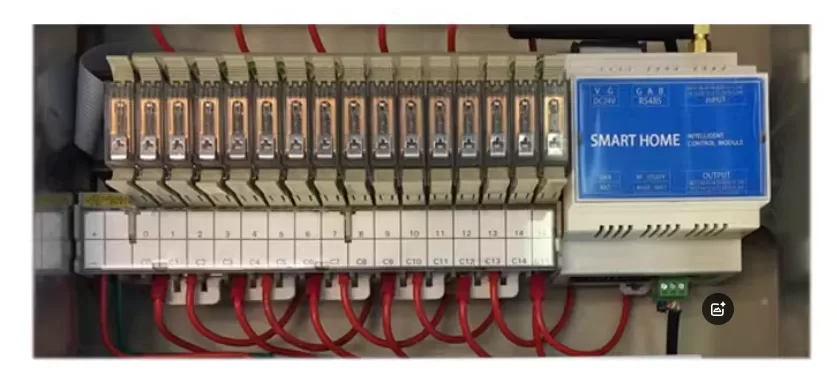

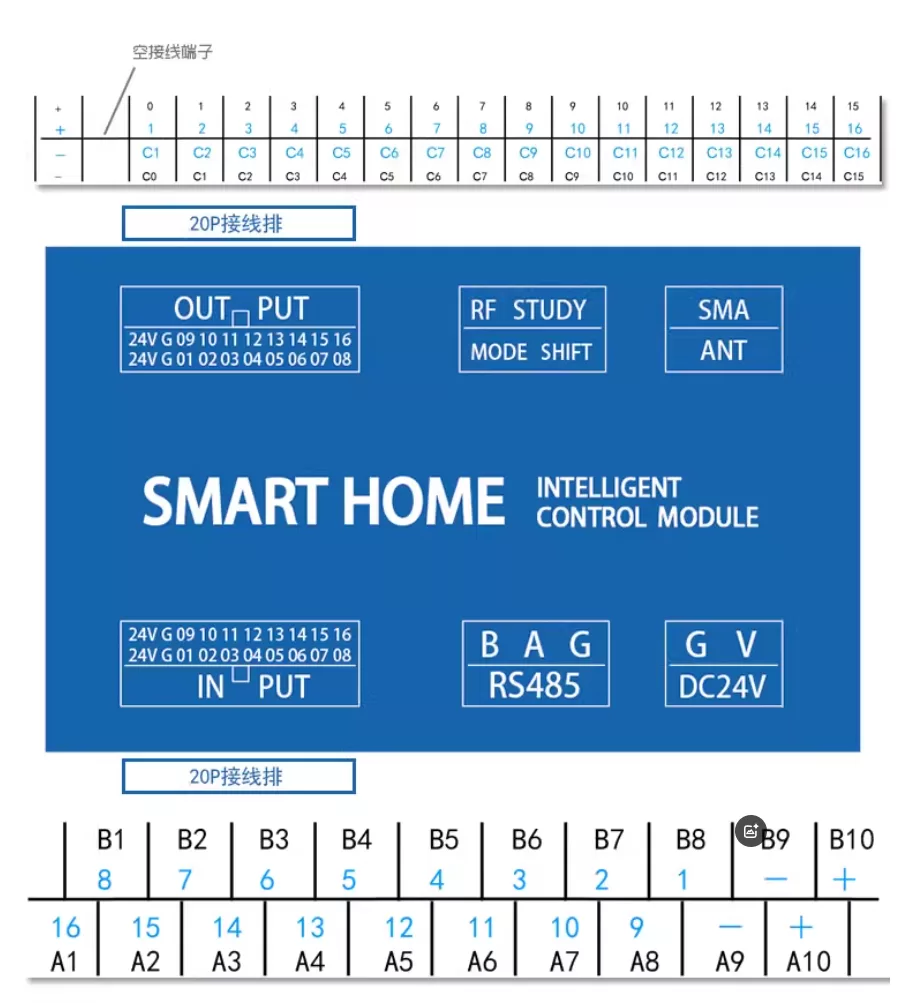

接口示意图

RS485协议使用方法

​​1、地址修改方法​​

设备上电后会自动反馈5字节地址(例如地址为1A 13 24 56 91后文用XX XX XX XX XX替代)​​

发送 XX XX XX XX XX(旧地址)F8 E7 D6(固定)XX XX XX XX XX(新地址)​​​​

示例​​: 1A 13 24 56 91 F8 E7 D6 2A 33 57 26 81将旧地址1A 13 24 56 91改为新地址2A 33 57 26 81

​​2、分组群控地址​​

​​地址通配符:FF

​​​​广播地址:FF FF FF FF FF

​​FF可以在XX XX XX XX XX五字节地址的任意位置。

修改地址分路，通过地址与通配符的配置，达到群控效果和情景控制。​​

示例​​:

• •发送XX XX XX XX FF:可以控制XX XX XX XX 00-XX XX XX XX FE共254个地址的模块
• •发送XX FF FF XX XX:可以控制XX 00 00 XX XX-XX FE FE XX XX共254 * 254个地址的模块
• •发送FF FF XX FF XX:可以控制00 00 XX 00 XX-FE FE XX FE XX共254 * 254 * 254个地址的模块
• •发送FF FF FF FF XX:可以控制00 00 00 00 XX-FE FE FE FE XX共254 * 254 * 254 * 254个地址的模块
• •发送FF FF FF FF FF:可以控制所有模块

​​3、单路控制指令​​

​​XX XX XX XX XX (地址) 00 (固定) 00 (路数) 02 (功能) 0F​​​​

路数​​：00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 分别对应第1-16路​​

功能​​：02开/关，01开，00关，03点动​​

示例​​：XX XX XX XX XX 00 00 02 0F 第1路开关翻转

​​4、多路整体操作指令​​

• •01-08路全开/全关：​​XX XX XX XX XX (地址) 01 (01全开/02全关) 77 88 0F​​
• •09-16路全开/全关：​​XX XX XX XX XX (地址) 10 (10全开/20全关) 77 88 0F​​
• •01-16路全开/全关：​​XX XX XX XX XX (地址) 30 (30全开/40全关) 77 88 0F​​

​​示例​​：XX XX XX XX XX 10 77 88 0F路数9-16开关全开

​​5、复合操作指令（1条指令控制16路继电器）​​

​​XX XX XX XX XX (地址) CA (固定) 00 (路数) 02 (功能) 01 (路数) 02 (功能) ......0F (路数) 02 (功能) OF​​​​路数​​：00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 分别对应第1-16路

​​功能​​：02开/关，01开，00关，03点动，04保持原状态

​​示例​​：XX XX XX XX XX CA 00 01 01 01 02 01 03 00 04 00 05 00 06 02 07 02 08 02 09 03 0A 03 03 0C 04 0D 04 0E 04 0F 04 0F 第1路开,第2路开,第3路开,第4路关,第5路关,第6路关,第7路翻转,第8路翻转,第9路翻转,第10路点动,第11路点动,第12路点动,第13路保持原状态,第14路保持原状态,第15路保持原状态,第16路保持原状态。

​​6、状态查询指令​​

发送​​XX XX XX XX XX (地址) 86 86 86 0F

​​反馈​​XX XX XX XX XX (地址) 00 00 00 01 00 01 00 01 01 01 01 01 00 01 00 01 0F (00关01开)​​​​

示例​​：发送XX XX XX XX XX 86 86 86 0F

反馈XX XX XX XX XX 00 00 00 01 01 01 00 00 01 01 00 01 00 01 0F表示路数1-16状态为关关关开开开关关开开关开关关开

​​7、楼梯协议指令​​

​​XX XX XX XX XX(地址) CB(功能) 00 03(依次打开的时间间隔) 00 04(保持全部打开状态的时间) 00 05(依次关闭的时间间隔) 0F​​

• •依次打开的时间间隔，范围00 00-FF FF，时间单位为0.1秒
• •保持全部打开状态的时间，范围00 00-FF FF，时间单位为0.1秒
• •依次关闭的时间间隔，范围00 00-FF FF，时间单位为0.1秒

​​功能​​: CB 1-16路正向开启; CC 1-16路依次反向开启; CD 1-8路依次正向开启; CE 1-8路开关依次反向开启; CF 9-16路依次正向开启; CO 9-16路依次反向开启;​​

示例​​: XX XX XX XX XX CB 00 03 00 04 00 05 0F开关和背光灯依次正向开启，依次打开时间间隔为0.3秒;保持全部打开状态的时间为0.4秒;依次关闭的时间间隔为0.5秒

​​8、自定义楼梯指令​​

​​XX XX XX XX XX(地址) D3(固定) 00 01(延时时间间隔) 01(01开/00关/02翻转) 01(01正向/11反向) 01(01前8路/11后8路/02整体) 0F​​

• •延时时间间隔，范围00 00-FF FF，时间单位为0.1秒

​​示例​​: XX XX XX XX XX D3 00 05 01 01 11 0F背光灯正向依次打开，打开延时时间间隔0.5秒

​​9、配置按键与输出的对应关系(输入控制输出)​​

• •单开关单输出: ​​XX XX XX XX XX(地址) BB 00(固定) 00(路数) F1 (F1长按/F2单击/F3双击) CA(固定) 02(输出路数) 02(输出状态00关/01开/02开关/03点动) 0F​​​​示例​​: XX XX XX XX XX BB 00 03 F1 CA 04 02 0F (按键4长按对输出开关5进行开关操作)
• •单开关多输出: ​​XX XX XX XX XX(地址) BB 00(固定) 00(路数) F1 (F1长按/F2单击/F3双击) CA(固定) 00(输出路数1) 02(开关) 01(输出路数2) 01(只开) 02(输出路数3) 03(点动) 0F​​​​示例​​: XX XX XX XX XX BB 00 00 F1 CA 00 02 01 02 02 02 0F (按键1与输出开关1,2,3进行开关操作)
• •删除配置: ​​XX XX XX XX XX(地址) BB 00(固定) 00(路数) F1/F2/F3 EE 0F​​​​示例​​: XX XX XX XX XX BB 00 02 F1 EE 0F (删除按键3 F1的配置)

​​路数​​: 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F对应按键1-16​​

输出​​: 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F对应输出1-16

​​10、按键发送自定义总线数据指令​​

• •配置：​​XX XX XX XX XX(地址) BB 00(固定) 00(路数) E1(E1继电器接通/E2继电器断开/E3单击/E4双击/E5长按) 01(存储) YY YY YY YY YY YY YY YY YY YY YY YY YY YY YY(自定义总线数据hex) 0F​​该自定义协议可以用于控制总线被控设备，当按键输入状态为接通/断开的时候，发送自定义总线数据YY YY YY YY YY YY YY YY YY YY YY YY YY YY YY​​
• 路数​​：00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F对应按键1-16​​
• 存储​​：01-06代表第1-6条存储，共支持储存6条指令​​
• 示例1​​：XX XX XX XX XX BB 00 02 E3 01 55 12 35 03 01 FC 4A 0F 存储1：按键3单击时，发送窗帘总线数据12 35 03 01 FC 4A 0F，打开窗帘​​
• 示例2​​：XX XX XX XX XX BB 00 02 E4 02 55 12 35 03 01 FC 4A 0F 存储2：按键3双击时，发送窗帘总线数据12 35 03 01 FC 4A 0F，打开窗帘
• •配置总线数据发送间隔时间：​​XX XX XX XX XX(地址) BB D1(固定) 00 08(间隔时间) 0F​​根据被控产品性能设置总线数据发送间隔时间，范围00 00-FF FF，单位：50毫秒，间隔时间为8 * 50=400毫秒​​
• 示例​​：XX XX XX XX XX BB D1 00 02 0F发送每条总线数据的间隔时间为100毫秒
• •删除配置：​​XX XX XX XX XX(地址) BB 00(固定) 00 (路数) E1/E2/E3/E4/E5 EE 0F​​​​
• 路数​​：00 01 02 03 04 05 对应按键1-6​​
• 示例​​：XX XX XX XX XX BB 00 03 E1 EE 0F删除按键4的配置

​​11、删除所有输入配置数据​​

​​XX XX XX XX XX (地址) BB EE EE EE EE 0F​​删除16路的所有数据

​​12、锁定按键指令​​

• •锁定按键,开关全开: ​​XX XX XX XX XX(地址) EC 00 FF FF 0F​​
• •锁定按键,开关全关: ​​XX XX XX XX XX(地址) EC 00 00 00 0F​​

​​13、解锁按键指令​​

• •解锁按键,开关全开: ​​XX XX XX XX XX(地址) EC 01 FF FF 0F​​
• •解锁按键,开关全关: ​​XX XX XX XX XX(地址) EC 01 00 00 0F​​

​​14、开关延时配置(该模式需要将按键配置为点动模式)​​

​​XX XX XX XX XX (地址) 9F (固定) 01 (路数) 01 (时间) 0F​​​​

路数​​: 00-0F分别对应第1-16路​​

时间​​: 01-FF对应1-255秒

​​示例​​: XX XX XX XX XX 9F 08 06 0F第9路延时6秒

​​15、上电初始状态配置指令​​

​​XX XX XX XX XX (地址) EA (固定) 00 (路数) 01 (01开/00关) 01 (路数) 00 (01开/00关) 02 (路数) 01 (01开/00关) 02 (01开/00关) 01 (01开/00关) 01 (01开/00关) 0F

​​​​路数​​: 00-0F分别对应第1-16路

每2个字节为1组,设定上电的初始状态,01开/00关

上电初始状态默认为关闭​​

示例​​: XX XX XX XX XX EA 00 01 01 00 02 01 0A 01 0B 00 0C 00 0F初始上电时,第1路开,第2路关,第3路开,第11路开,第12路关,第13路关。

​​16、反馈模式配置协议​​

​​XX XX XX XX XX (地址) BB D2 00 (固定) 00 (00打开标准主动反馈/01打开自定义主动反馈/03关闭主动反馈) 0F​​反馈分为标准反馈和自定义反馈

• •标准主动反馈:反馈​​XX XX XX XX XX (地址) 16字节开关状态(0关/1开) 0F​​
• •自定义主动反馈:反馈在输入发送自定义总线数据指令中配置的自定义总线数据

​​示例​​: XX XX XX XX XX BB D2 00 00 00 OF打开标准主动反馈

发送XX XX XX XX XX 86 86 86 0F

反馈XX XX XX XX XX 00 00 00 01 01 01 00 00 01 01 00 01 01 00 01 01 0F表示路数1-16状态为关关关开开开关关开关开关开关开
