河道水位传感器是一种用于测量河流、湖泊和水库等水域中水位高度的设备。它们通过不同的技术原理来实现水位测量,其中包括压力传感器、浮子式传感器和超声波传感器等。这些传感器在水资源管理方面发挥着关键作用。
压力传感器是河道水位传感器中常用的一种类型。它通过测量水体对传感器底部施加的压力来确定水位高度。当水位升高时,水压增加,传感器相应地测量到较大的压力值。这种方法的优点在于精度高,对于需要高精度水位测量的应用非常合适。
另一种类型是浮子式传感器,它利用浮子的浮力来测量水位高度。当水位上升时,浮子也会上升,改变传感器的输出信号。这种传感器适用于一些需要简单、经济的应用场景。
超声波传感器则利用超声波的传播速度来测量水位高度。传感器向水面发射超声波脉冲,当脉冲遇到水面时被反射回来,传感器通过测量反射回来的脉冲的时间来确定水位高度。这种方法适用于需要非接触式水位测量的情况,例如涉及脏水或化学物质的环境。
关键功能
河道水位传感器应当具备多项关键功能,这些功能可根据特定应用需求进行定制,但通常需要满足以下基本要求:
- 广泛的测量范围: 传感器应能够测量不同水位范围内的水位高度,以适应不同水域环境的实际情况。
- 高精度测量: 传感器应具备高精度的测量能力,确保准确测量水位高度,提供可靠的数据支持。
- 快速响应: 传感器应迅速响应水位的变化,实时更新测量数据,并及时将数据传输给监测平台。
- 耐用和抗腐蚀: 传感器需具备耐久性和抗腐蚀能力,以适应河道等恶劣环境条件,确保长时间稳定运行。
- 自清洁功能: 传感器应具备自清洁功能,能够自动清理表面的沉积物,以确保测量结果的准确性和可靠性。
- 长期稳定性: 传感器的测量性能应具备出色的长期稳定性,能够在长时间内提供准确可靠的数据。
- 环境适应性: 传感器应适应各种气候条件,能够在风雨、高温、低温等不利因素下正常工作。
- 数据传输和管理: 传感器应具备数据传输和管理功能,能够将测量数据传送至监测系统或相关机构,并提供数据存储、分析和管理功能。
此外,根据具体需求,还可增加其他特殊功能,如报警功能,用于检测水位异常情况;防雷击功能,以确保设备安全;远程监控功能,使用户可以实时监测水位数据。这些功能共同确保了河道水位传感器在水文监测中的可靠性和实用性。
元数据信息
河道水位传感器感知终端的元数据信息是关于传感器本身及其运行环境的关键数据,应包括以下重要内容:
- 传感器型号: 这是标识传感器具体型号和规格的信息,有助于确保所使用的传感器符合特定的测量需求和性能要求。
- 传感器标识: 每个传感器终端都有一个独特的标识符,用于区分不同传感器。这是确保数据源唯一性和可追溯性的关键。
- 安装位置: 记录传感器在河道中的确切位置,可以包括经纬度坐标或其他地理位置描述。这有助于确定数据的来源和空间关联。
- 测量范围: 指示传感器能够测量的水位范围,包括最小和最大测量值。这有助于了解传感器的适用范围。
- 测量精度: 表示传感器的测量精度,通常以误差范围表示,例如±0.5厘米。这是评估数据质量和准确性的重要参数。
- 采样频率: 记录传感器的采样频率,即每秒或每分钟测量的次数。这决定了数据的时间分辨率和采样频率。
- 数据输出格式: 描述传感器输出数据的格式,可以是模拟信号、数字信号或通信协议。这有助于数据接收和解释。
- 供电方式: 说明传感器的供电方式,可以是电池供电、太阳能供电或外部电源供电。这是确保传感器持续工作的关键。
- 数据传输方式: 指示传感器将测量数据传输到监测系统或上位机的方式,可以是无线通信、有线传输或存储装置。这关系到数据的实时性和可访问性。
- 数据存储容量: 记录传感器内部存储数据的容量,通常以字节数或存储时间来表示。这决定了数据的存储能力。
- 报警设置: 描述传感器的报警设置,例如当水位超过设定水位阈值时触发报警。这有助于监测潜在风险和异常情况。
- 维护信息: 记录传感器的维护信息,包括维护周期、维护记录和维护人员等。这有助于确保传感器的长期性能。
这些元数据信息对于监测系统的数据管理和分析至关重要,它们提供了关于传感器性能和使用情况的基本属性,有助于用户了解传感器的可信度和适用性。
终端日志
河道水位传感器的终端日志数据包含各类重要信息,这些信息在传感器工作期间被记录下来,以下是可能包括在这些日志数据中的关键内容:
- 时间戳: 记录每个事件发生的精确时间,通常以日期和时间的形式呈现。
- 测量数值: 记录每次测量的水位数值,以厘米或其他单位表示,反映实际水位高度。
- 报警记录: 记录传感器触发的报警事件,包括报警发生的时间、报警类型以及报警级别等详细信息。
- 维护记录: 记录传感器的维护活动,如定期校准和清洁传感器等,包括维护的时间、类型以及执行维护的人员等。
- 供电状态: 记录传感器的供电状态,包括电池电量、供电是否中断等信息,确保传感器的正常运行。
- 通信状态: 记录传感器与监测系统或上位机之间的通信状态,包括连接是否成功、通信是否存在错误等。
- 运行状态: 记录传感器的运行状态,包括是否正常运行、是否发生故障以及是否处于待机状态等。
- 温度记录: 记录传感器周围环境的温度数值,通常以摄氏度或其他单位表示,有助于分析环境因素对测量的影响。
- 湿度记录: 记录传感器周围环境的湿度数值,通常以百分比或其他单位表示,用于了解湿度对测量的潜在影响。
- 数据存储状态: 记录传感器内部数据存储的状态,包括存储容量和剩余空间等信息,以确保数据的正常记录。
- 系统事件: 记录传感器所属监测系统的事件,如系统的启动、关机、网络连接状态等关键事件信息。
通过分析这些河道水位传感器的终端日志数据,可以深入了解传感器的工作状态、检测异常事件以及维护情况,这些信息对于故障排查、数据分析和系统优化提供了有力依据。
参考标准
以下是有关河道水位传感器的参考标准:
- ISO 23570:2011 – 《水质监测仪器和设备. 水位测量仪器. 现场校准方法和准确度要求》
- ISO 748:2016 – 《水质监测. 测量水位. 通用要求》
- ISO 4365:2019 – 《水质监测. 测量河流水位和流速. 通用要求》
- ISO 15784:2003 – 《测量和监测河流水位和流速. 采集、传输和处理数据的系统》
- GB/T 15782-2012 – 《水文测量传感器. 水位测量传感器》
- GB/T 23335-2009 – 《水质监测仪器和设备. 水位测量仪器》
这些标准旨在提供有关河道水位传感器设计、性能要求、测试方法、校准和数据处理等方面的指导,以确保传感器在各种应用中具备可靠性、准确性、一致性和互操作性。
河道水位传感器的部署要求
河道水位传感器的部署是确保其性能和数据质量的关键环节。部署的质量直接影响了监测的准确性和可靠性。以下是有关河道水位传感器部署的一些重要要求和注意事项:
- 位置选择:选择传感器的安装位置至关重要。应该在河道中选择一个能够全面反映水位变化的位置,同时避免遮挡和干扰。这需要考虑河流的水流情况、水位的变化范围、水深以及河道的宽度等因素。

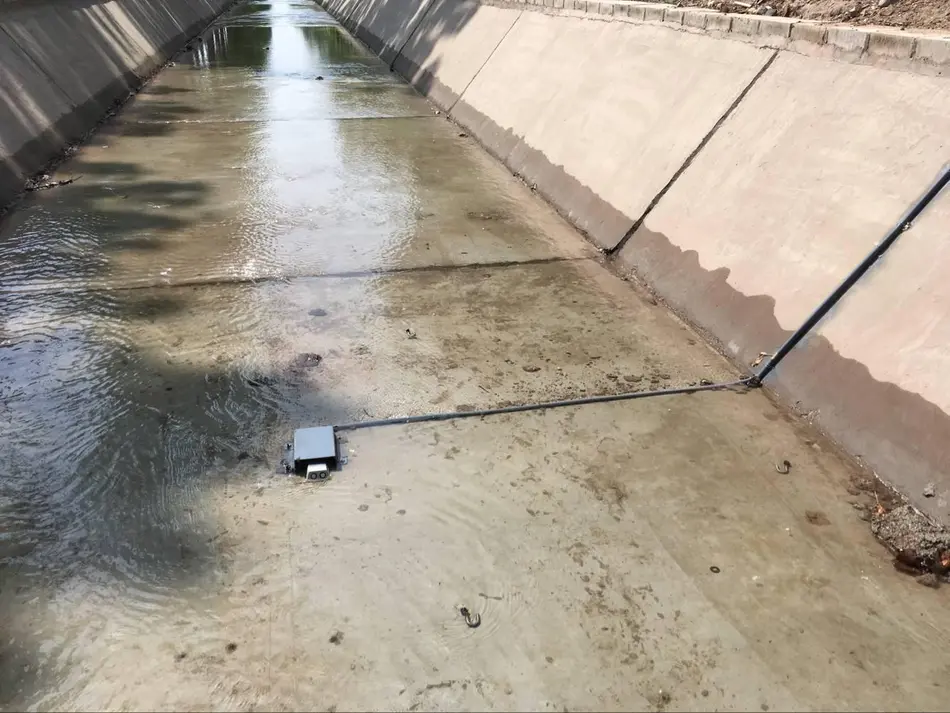

- 安装方式:根据传感器的类型和特性,选择适当的安装方式。传感器可以固定在河床上、固定在河岸上或悬挂在浮标上,具体方式应确保传感器的稳定性和安全性。
- 防护措施:考虑传感器在恶劣环境中的防护需求。这包括防水、防腐蚀、防雷击等措施。确保传感器在各种条件下都能够正常运行,并保护其性能和寿命。
- 供电和通信:提供可靠的供电和通信设施对于传感器的正常工作至关重要。传感器应有稳定的电源接口和良好的通信信号覆盖范围。
- 定期维护:定期对传感器进行维护和校准是确保其性能的重要步骤。清理传感器周围的杂物和沉积物,保证传感器的正常运行和测量精度。
- 数据传输和存储:选择合适的数据传输和存储方式,以确保传感器能够及时传输测量数据到监测系统,并对数据进行存储和管理。这可以涵盖有线或无线传输,以及数据存储容量的考虑。
- 安全性考虑:在传感器的部署过程中,要考虑安全问题,以防止人为破坏、盗窃或破坏传感器设备。适当的安全措施可以确保传感器的长期可用性。
- 数据准确性验证:在传感器部署后,应进行数据准确性的验证和校验。这有助于确认传感器测量结果的准确性和可靠性,以便及时发现问题并采取措施解决。
总结
部署河道水位传感器需要综合考虑实际情况和需求,以确保传感器的准确性、稳定性和可靠性,为有效的水位监测提供支持。这些要求和最佳实践有助于确保监测系统的正常运行,并提供可信赖的数据供相关机构和决策者使用。
这些河道水位传感器可以与数据采集系统配合使用,实时监测水位变化,并将数据传输给相关机构或系统,以进行水位预警、洪水预测和水资源管理等工作。它们应该具备广泛的测量范围、高精度测量、快速响应、耐用耐腐蚀、自清洁能力、长期稳定性和良好的环境适应能力等功能。此外,传感器的元数据信息和终端日志数据也是非常重要的,可以提供传感器的基本属性、性能和工作状态,以及用于数据管理和分析的信息。
河道水位传感器的部署需要考虑位置选择、安装方式、防护措施、供电和通信、定期维护、数据传输和存储、安全性考虑以及数据准确性验证等因素。根据具体的应用场景和需求,合理的部署和管理可以确保传感器的准确性、稳定性和可靠性,为有效的水位监测提供支持。
