21种PLC对应Modbus地址表

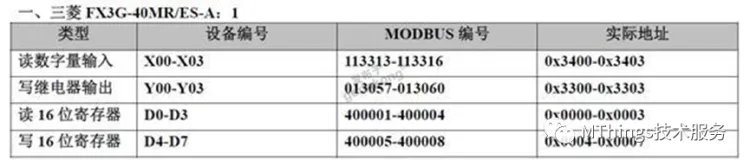

1、三菱:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图1

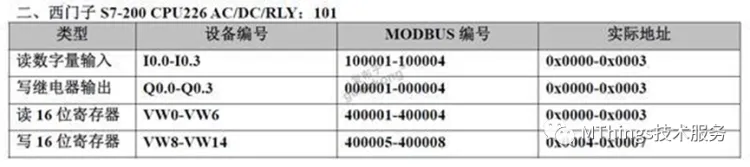

2、西门子

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图3

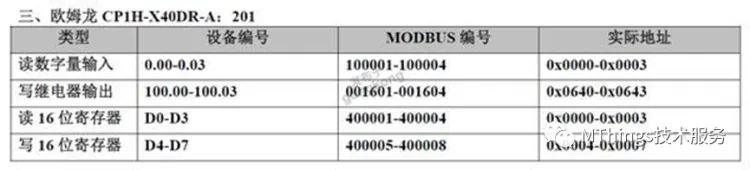

3、欧姆龙:

CIO0元件支持Modbus之02功能码;

CIO100元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图5

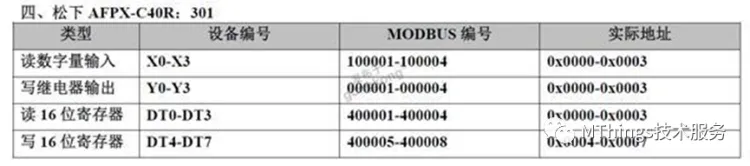

4、松下:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

DT元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图7

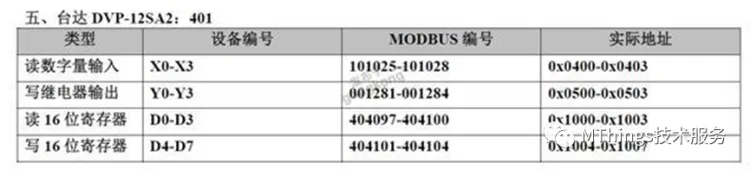

5、台达:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图9

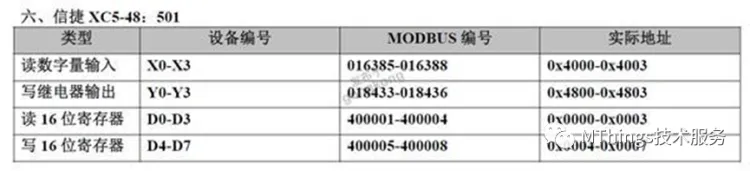

6、信捷:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图11

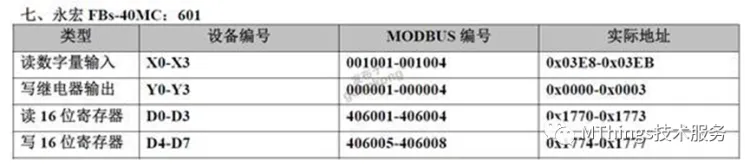

7、永宏:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图13

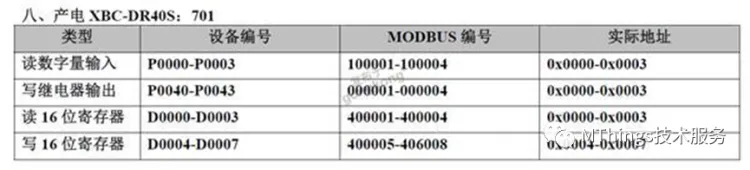

8、产电:

P0元件支持Modbus之02功能码;

P40元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图15

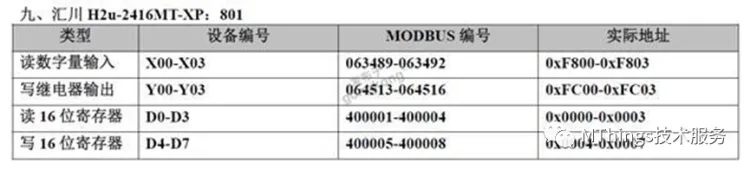

9、汇川:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图17

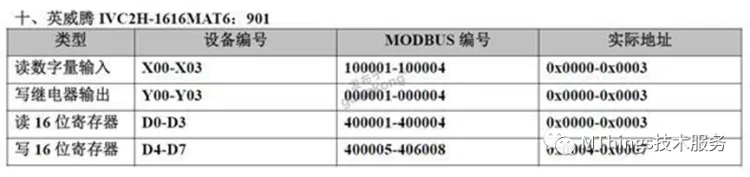

10、英威腾:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图19

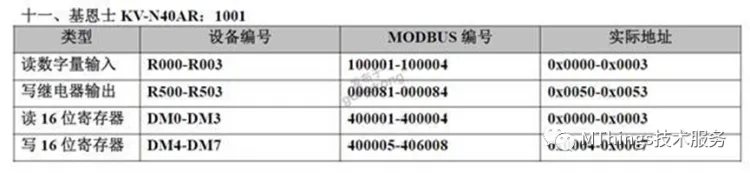

11、基恩士:

R0元件支持Modbus之02功能码;

R500元件支持Modbus之01、05、15功能码;

DM元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图21

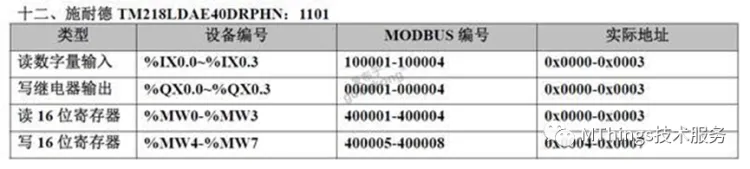

12、施耐德:
更新固件后支持01、02、15功能码

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、15功能码;

M元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图23

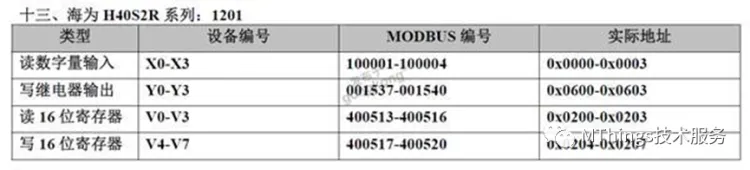

13、海为:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图25

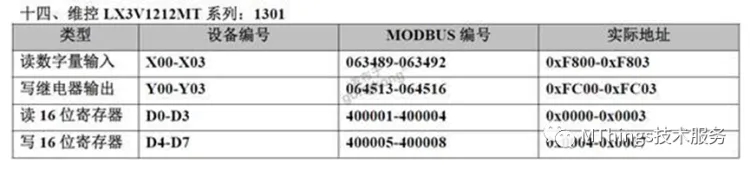

14、维控:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图27

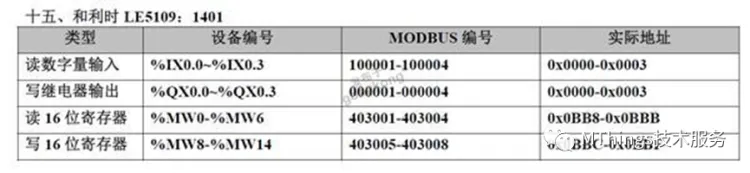

15、和利时:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

M元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图29

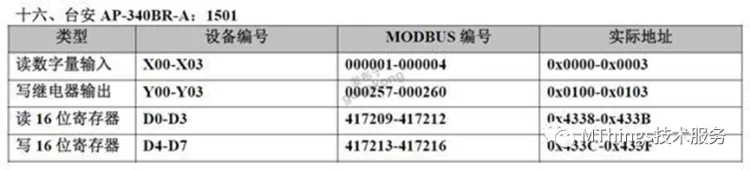

16、台安:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图31

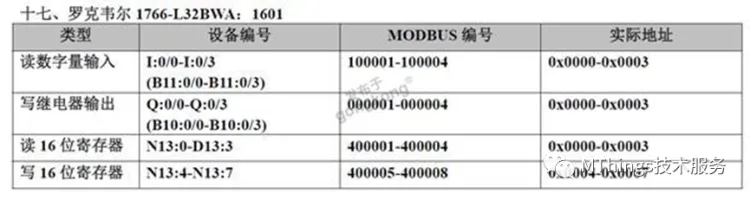

17、罗克韦尔:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

N元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图33

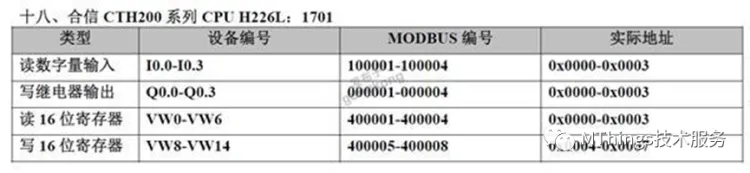

18、合信:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图35

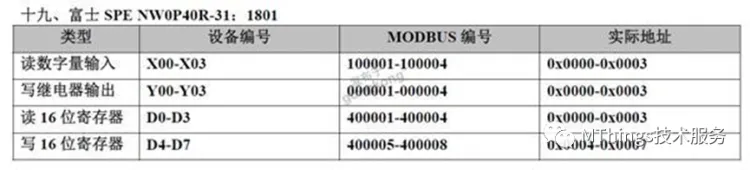

19、富士(无协议编程实现)

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、15功能码;

D元件支持Modbus之03、16功能码。

常用PLC对应Modbus寄存器地址表插图37

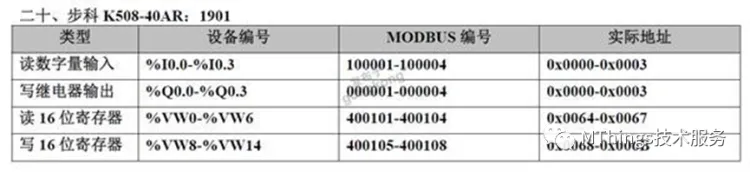

20、步科:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图39

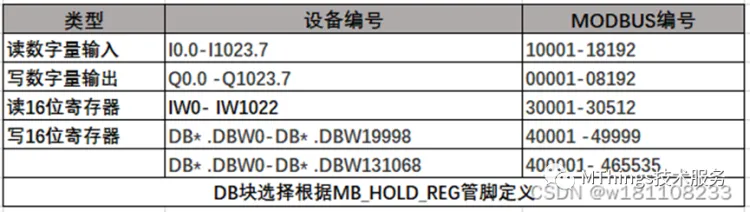

20、西门子:1200

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。

常用PLC对应Modbus寄存器地址表插图41
常用PLC对应Modbus寄存器地址表插图43
