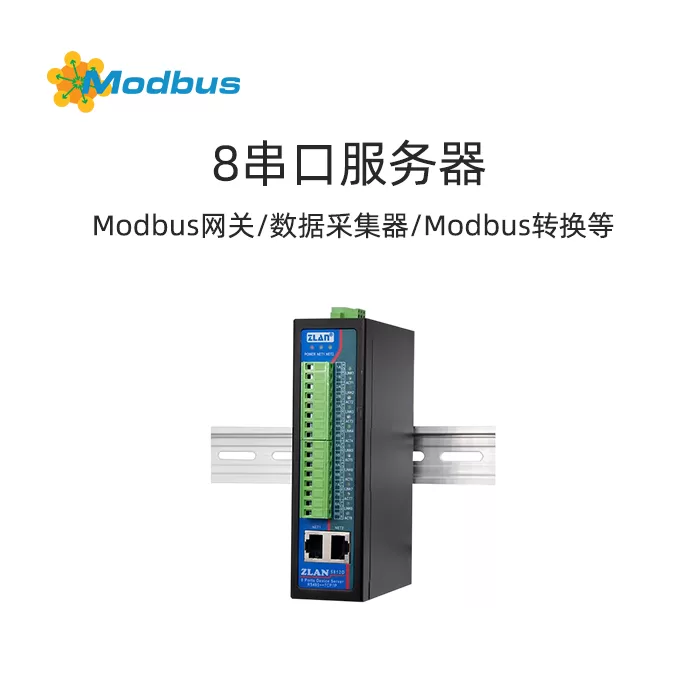

ZLAN5812D - 8串口服务器,集成了数据采集器、物联网网关、Modbus转换等多种功能

ZLAN5812D是一款工业级导轨安装型的8串口服务器/Modbus网关,集成了数据采集器、物联网网关、Modbus转换等多种功能。它具备2个以太网口(单网口型号为5812D,双网口型号为5812LD),并拥有8个RS485串口,支持同时工作且可配置不同波特率,实现TCP/IP协议到RS485的转化。

价格¥520.00

在工业自动化和智能制造的快速发展中,数据的高效、稳定传输是实现智能监控和控制的关键。工业级8串口服务器,作为数据采集和通信的智能设备,正逐渐成为工业自动化系统中不可或缺的一部分。本文将详细介绍这款工业级8串口服务器——ZLAN5812D,从其设计、功能、技术参数到应用场景,全面解析其在现代工业中的重要角色。

产品概述

ZLAN5812D是一款工业级导轨安装型的8串口服务器/Modbus网关,集成了数据采集器、物联网网关、Modbus转换等多种功能。它具备2个以太网口(单网口型号为5812D,双网口型号为5812LD),并拥有8个RS485串口,支持同时工作且可配置不同波特率,实现TCP/IP协议到RS485的转化。

功能特点

ZLAN5812D的功能特点体现在其多样化的通信协议支持和灵活的工作模式上:

  • 8路独立RS485串口:支持独立配置,不同波特率设置,实现数据的高效采集和传输。
  • 双网口设计:ZLAN5812LD型号的双网口支持级联,扩展串口数量,适应大规模应用需求。
  • Modbus RTU转Modbus TCP:支持Modbus协议转换,便于实现不同Modbus设备间的通信。
  • 存储型Modbus网关:具备数据存储功能,提高查询速度,优化多主机访问性能。
  • 虚拟串口支持:配备虚拟串口工具,简化用户软件与设备的通信。
  • 多种工作模式:支持TCP服务器、TCP客户端、UDP等多种工作模式,适应不同网络环境。

技术参数

ZLAN5812D的技术参数反映了其高性能和适应性:

  • 通信界面:10M/100M以太网,2 KV级浪涌保护,支持自动交叉。
  • 串口参数:支持300~921600bps波特率,数据位5~9位,支持软流控。
  • 软件协议:支持ETHERNET、IP、TCP、UDP、HTTP等,满足多样化的网络通信需求。
  • 电源要求:9~24V DC,适应不同电源环境。
  • 环境要求:操作温度-40~85℃,储存温度-45~165℃,湿度范围5~95%。

使用说明

ZLAN5812D的使用说明包括硬件连接、软件安装、参数配置等关键步骤:

  • 硬件连接:简化的端子式接线设计,方便用户快速连接电源、串口、网线。
  • 软件安装:提供设备管理工具,支持虚拟串口功能,简化配置过程。
  • 参数配置:通过设备管理工具或Web浏览器进行设备参数设置,包括网络配置、串口设置等。

工作模式和转化协议

ZLAN5812D支持多种工作模式和协议转化,以适应不同的应用场景:

  • 虚拟串口模式:适用于用户软件使用COM口进行通信,如PLC软件、组态软件等。
  • 直接TCP/IP通讯模式:用户软件直接与串口服务器的网口进行TCP/IP通讯,实现数据的快速传输。

设备调试

设备调试部分详细介绍了如何进行网络物理连接、TCP连接、数据发送和接收的测试,以及如何使用远程监视功能进行调试。

  • 网络物理连接:使用适当的网线连接设备至交换机或计算机。
  • TCP连接测试:通过串口工具和TCP调试工具进行连接通讯测试,验证数据传输的准确性。

Modbus高级功能

ZLAN5812D作为Modbus网关使用时,提供了高级的Modbus功能,包括存储型Modbus网关和多主机功能。

  • 存储型Modbus网关:将读取的寄存器内容保存在网关内部,提高查询速度。
  • 多主机功能:支持多个计算机主站同时访问一个RS485从设备,提高通信效率。

注册包和心跳包

ZLAN5812D支持注册包和心跳包功能,适用于设备与云端软件的通信。

  • 注册包:在TCP连接建立时发送,作为设备标识,简化云端设备的识别和管理。
  • 心跳包:定期发送,用于检测通信链路的状态,保证数据传输的连续性。

结语

ZLAN5812D工业级8串口服务器以其强大的功能、灵活的配置和工业级的性能,成为了工业自动化和物联网领域的理想选择。无论是在智能制造、智能电网、远程监控还是能耗管理等应用场景,ZLAN5812D都能提供稳定可靠的数据传输服务,助力企业实现智能化升级,提升生产效率和运营质量。

随着工业4.0和智能制造的不断深入,ZLAN5812D工业级8串口服务器有望在更多领域发挥其价值,成为推动工业自动化和智能化发展的重要力量。
