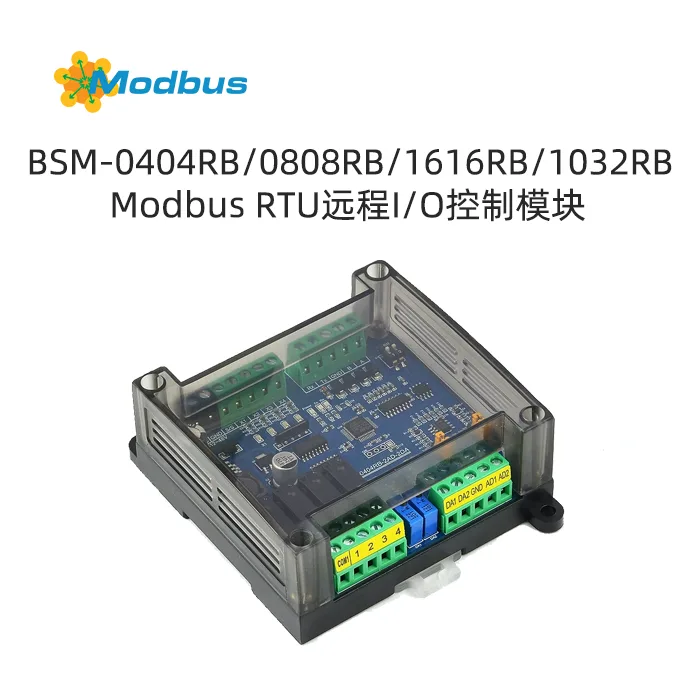

BSM-0404RB/0808RB/1616RB/1032RB 系列工业级Modbus RTU远程I/O控制模块

描述

一、产品概述

BSM系列工业通讯控制模块是一款多功能、高性能的工业自动化控制设备，采用标准的Modbus RTU通讯协议【8†L3】。产品最大的特色是同时具备RS232和RS485双串口接口，并且两个接口可以同时使用，支持宽电压DC 9-48V供电（带模拟量功能模块需DC 12-48V）【7†L3-L4】【7†L7】。

模块采用半透明工程塑料外壳，可安装在标准DIN35导轨上【8†L5】。每一个通道均有一个LED指示灯，方便现场状态监控【8†L6】。通讯波特率默认9600bps，可通过软件修改，最高可达115200bps【7†L8】。通讯响应时间极快，9600bps下仅15ms，115200bps下仅3ms【7†L9】。

BSM系列广泛适用于电磁阀控制、门禁控制、路灯控制、灌溉控制、气象监测、智能家居等各类工业自动化与物联网应用场景【10†L3-L4】。

二、型号详解

2.1 BSM-1600RB —— 16路开关量输入模块

产品定位： 纯输入型工业远程I/O模块

产品描述：

BSM-1600RB提供16路开关量信号采集通道，无输出通道【6†L3】。适用于需要大量采集外部开关信号的工业自动化场景，如传感器信号采集、设备状态监测等。每一个输入通道均兼容高、低两种电平信号输入方式【8†L4】。

核心参数：

• 数字量输入：16路

• 数字量输出：无【6†L3】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L3】

• 外壳类型：A型【6†L3】【9†L3】

• 输入信号类型：开关量信号（兼容高低电平）【8†L4】

• 输入电压范围：DC 9-24V【7†L5】

适用场景： 工业现场设备状态监测、传感器信号采集、PLC扩展输入、安防报警信号采集

2.2 BSM-0404RB —— 4入4出继电器模块 ⭐店长主推

产品定位： 入门级继电器控制模块，性价比之王

产品描述：

BSM-0404RB是最受欢迎的入门级继电器控制模块，提供4路开关量输入和4路继电器输出【6†L4】。继电器输出为干接点信号，耐压250V，允许最大通过电流5A【7†L11】，可直接控制交流或直流负载【8†L9-L10】。体积小巧（A型外壳）【9†L3】，功能齐全，是工业控制和物联网项目的首选。

每一个继电器输出通道具有独立的一开一闭触点（端子3为公共端，端子2为NO常开接点，端子4为常闭接点）【8†L9-L10】。多个输出通道共用一个COM公共端子，并且均为常开接点【9†L3】。

核心参数：

• 数字量输入：4路

• 数字量输出：4路继电器输出（干接点，250V/5A）【6†L4】【7†L11】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L4】

• 外壳类型：A型【6†L4】【9†L3】

适用场景： 小型自动化控制、门禁控制、路灯控制、电磁阀驱动、智能家居、 irrigation控制

2.3 BSM-0404RB-2AD-2DA —— 4入4出继电器+2路模拟量输入+2路模拟量输出

产品定位： 带模拟量功能的工业级IO模块

产品描述：

BSM-0404RB-2AD-2DA在BSM-0404RB的基础上增加了模拟量输入和输出功能。提供2路模拟量输入（可选0-10V或0-20mA）和2路模拟量输出（DA1为0-10V，DA2为0-20mA）【6†L5】。采用12位高精度ADC，确保模拟量采集的精准度【2†L3】。

核心参数：

• 数字量输入：4路

• 数字量输出：4路继电器输出【6†L5】

• 模拟量输入：2路（0-10V 或 0-20mA）【6†L5】

• 模拟量输出：2路（DA1为0-10V，DA2为0-20mA）【6†L5】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L5】

• 外壳类型：A型【6†L5】

适用场景： 需要模拟量采集（如温度、压力、光照传感器）和模拟量输出控制的工业自动化场景

2.4 BSM-0404E —— 4入4出继电器/晶体管+网口模块

产品定位： 带以太网接口的工业IO模块

产品描述：

BSM-0404E在BSM-0404RB的基础上增加了以太网接口，提供4路开关量输入和4路输出（可选继电器或晶体管输出类型）【6†L8】。网口的加入使得模块可以直接接入局域网或互联网，实现远程监控与控制，是物联网应用的理想选择。

核心参数：

• 数字量输入：4路

• 数字量输出：4路（可选继电器干接点/NPN型晶体管）【6†L8】

• 通讯接口：1路RS232 + 1路RS485 + 网口（可同时使用）【6†L8】

• 外壳类型：A型【6†L8】

适用场景： 需要网络远程控制的物联网项目、智能楼宇、远程设备监控

2.5 BSM-0410RB —— 4入10出继电器/晶体管模块

产品定位： 多路输出控制模块

产品描述：

BSM-0410RB提供4路开关量输入和10路输出（可选继电器或晶体管输出类型）【6†L6】。输出通道数量多，适合需要控制多个执行设备的场景。

核心参数：

• 数字量输入：4路

• 数字量输出：10路（可选继电器干接点/NPN型晶体管）【6†L6】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L6】

• 外壳类型：A型【6†L6】【9†L5】

适用场景： 多路设备控制、智能照明系统、灌溉控制系统、舞台灯光控制

2.6 BSM-0808RB —— 8入8出继电器模块

产品定位： 均衡型工业IO模块

产品描述：

BSM-0808RB是一款工业级IO扩展Modbus模块，集成8路开关量输入和8路继电器输出【6†L9】。输入输出点数均衡，支持RS232/RS485双串口通信，兼容Modbus RTU协议。B型外壳设计【9†L4】，提供更多的接线空间。

核心参数：

• 数字量输入：8路

• 数字量输出：8路继电器输出（干接点，250V/5A）【6†L9】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L9】

• 外壳类型：B型【6†L9】【9†L4】

适用场景： 工业自动化控制、远程开关控制、数据采集、设备远程启停、生产线控制

2.7 BSM-0816RB —— 8入16出继电器/晶体管模块

产品定位： 多路输出中型控制模块

产品描述：

BSM-0816RB提供8路开关量输入和16路输出，输出类型可选继电器或晶体管【6†L10】。16路输出通道可同时控制大量外部设备，适用于中型规模的自动化控制系统。

核心参数：

• 数字量输入：8路

• 数字量输出：16路（可选继电器干接点/NPN型晶体管）【6†L10】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L10】

• 外壳类型：B型【6†L10】【9†L4】

适用场景： 中型自动化控制系统、智能楼宇控制、生产线设备控制、智能仓储

2.8 BSM-1616RB —— 16入16出继电器/晶体管模块

产品定位： 大型均衡型工业IO模块

产品描述：

BSM-1616RB是BSM系列中点数最多的均衡型模块，提供16路开关量输入和16路输出，输入输出点数完全对等【6†L11】。适合需要大量信号采集与设备控制的复杂工业自动化场景。

核心参数：

• 数字量输入：16路

• 数字量输出：16路（可选继电器干接点/NPN型晶体管）【6†L11】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L11】

• 外壳类型：B型【6†L11】【9†L4】

适用场景： 大型工业自动化控制、数据采集系统、复杂设备联动控制、智能工厂

2.9 BSM-1104-8AD-2DA —— 11入4出+8路模拟量输入+2路模拟量输出

产品定位： 高模拟量采集功能的工业模块

产品描述：

BSM-1104-8AD-2DA提供11路开关量输入、4路输出（可选继电器或晶体管）、8路模拟量输入（0-10V或0-20mA）和2路模拟量输出（0-10V）【6†L12】。模拟量输入通道数量多，适合需要大量采集模拟量信号的场景。

核心参数：

• 数字量输入：11路

• 数字量输出：4路（可选继电器干接点/NPN型晶体管）【6†L12】

• 模拟量输入：8路（0-10V 或 0-20mA）【6†L12】

• 模拟量输出：2路（0-10V）【6†L12】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L12】

• 外壳类型：B型【6†L12】【9†L4】

适用场景： 多路传感器数据采集（温度、压力、流量、光照等）、环境监测系统

2.10 BSM-1216E —— 12入16出+网口模块

产品定位： 带网口的大点数控制模块

产品描述：

BSM-1216E提供12路开关量输入和16路输出（可选继电器或晶体管），并配备以太网接口【6†L13】。网口的加入使得模块可以直接接入局域网或互联网，实现远程监控与控制。

核心参数：

• 数字量输入：12路

• 数字量输出：16路（可选继电器干接点/NPN型晶体管）【6†L13】

• 通讯接口：1路RS485 + 网口【6†L13】

• 外壳类型：B型【6†L13】

适用场景： 需要网络远程控制的中大型自动化系统、智能楼宇、远程设备监控

2.11 BSM-0404E-8AD-2DA —— 4入4出+8路模拟量输入+2路模拟量输出+网口

产品定位： 全功能型工业IO模块

产品描述：

BSM-0404E-8AD-2DA是BSM系列中功能最全面的模块之一，集开关量输入输出、模拟量采集、模拟量输出和以太网通讯于一体【6†L14】。提供4路开关量输入、4路输出、8路模拟量输入（0-10V或0-20mA）、2路模拟量输出（0-10V），并配备网口。

核心参数：

• 数字量输入：4路

• 数字量输出：4路（可选继电器干接点/NPN型晶体管）【6†L14】

• 模拟量输入：8路（0-10V 或 0-20mA）【6†L14】

• 模拟量输出：2路（0-10V）【6†L14】

• 通讯接口：1路RS232 + 1路RS485 + 网口（可同时使用）【6†L14】

• 外壳类型：B型【6†L14】

适用场景： 需要全面功能的工业自动化项目、物联网网关、智能工厂数据采集与控制

2.12 BSM-0604RB-4AD-2DA —— 6入4出+4路模拟量输入+2路模拟量输出

产品定位： 中型模拟量功能模块

产品描述：

BSM-0604RB-4AD-2DA提供6路开关量输入、4路输出（可选继电器或晶体管）、4路模拟量输入（0-10V或0-20mA）和2路模拟量输出（0-10V）【6†L15】。C型外壳设计【9†L5】，适合中等规模的控制系统。

核心参数：

• 数字量输入：6路

• 数字量输出：4路（可选继电器干接点/NPN型晶体管）【6†L15】

• 模拟量输入：4路（0-10V 或 0-20mA）【6†L15】

• 模拟量输出：2路（0-10V）【6†L15】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L15】

• 外壳类型：C型【6†L15】【9†L5】

适用场景： 中型工业自动化、环境监测与控制、暖通空调控制

2.13 BSM-0016RB —— 16路输出模块

产品定位： 纯输出型控制模块

产品描述：

BSM-0016RB提供16路输出（可选继电器或晶体管输出类型），无输入通道【6†L16】。适用于只需要控制外部设备而不需要采集信号的场景。

核心参数：

• 数字量输入：无

• 数字量输出：16路（可选继电器干接点/NPN型晶体管）【6†L16】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L16】

• 外壳类型：C型【6†L16】【9†L5】

适用场景： 大型设备集中控制、智能照明系统、多路阀门控制

2.14 BSM-2324RB —— 23入24出大点数模块

产品定位： 大型工业控制模块

产品描述：

BSM-2324RB是BSM系列中点数最大的模块之一，提供23路开关量输入和24路输出（可选继电器或晶体管）【6†L17】。D型外壳设计【9†L6】，适合大型工业自动化控制系统。

核心参数：

• 数字量输入：23路

• 数字量输出：24路（可选继电器干接点/NPN型晶体管）【6†L17】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L17】

• 外壳类型：D型【6†L17】【9†L6】

适用场景： 大型工业自动化系统、复杂设备联动控制、智能工厂

2.15 BSM-1032RB —— 10入32出大输出模块

产品定位： 超大输出点数控制模块

产品描述：

BSM-1032RB提供10路开关量输入和32路输出（可选继电器或晶体管）【6†L18】。输出通道数量极大，适合需要控制大量外部设备的场景。

核心参数：

• 数字量输入：10路

• 数字量输出：32路（可选继电器干接点/NPN型晶体管）【6†L18】

• 通讯接口：1路RS232 + 1路RS485（可同时使用）【6†L18】

• 外壳类型：D型【6†L18】【9†L6】

适用场景： 大型智能照明系统、大型灌溉控制系统、舞台灯光控制、大型设备集群控制

2.16 BSM-2222E —— 22入22出+网口模块

产品定位： 带网口的大点数均衡模块

产品描述：

BSM-2222E提供22路开关量输入和22路输出（可选继电器或晶体管），并配备以太网接口【6†L19】。输入输出点数完全对等，同时具备网络通讯能力。

核心参数：

• 数字量输入：22路

• 数字量输出：22路（可选继电器干接点/NPN型晶体管）【6†L19】

• 通讯接口：1路RS232 + 网口【6†L19】

• 外壳类型：D型【6†L19】

适用场景： 需要网络远程控制的大型工业自动化系统、智能工厂、远程设备监控

三、通用技术规格

四、通讯协议

BSM系列模块采用标准的Modbus RTU通讯协议【8†L3】，支持以下特性：

• 协议标准： Modbus RTU【8†L3】

• 数据格式： 1位起始位，8位数据位，1位停止位，无校验（可配置）

• 通讯接口： RS232和RS485可同时使用【8†L7】

• 可连接设备： 工控触摸屏、PC上位机、单片机、Arduino、树莓派等【8†L3】

• 通讯响应时间： 极快响应【7†L9】

通讯参数默认值：

• 波特率：9600bps

• 站号：1

• 数据位：8

• 停止位：1

• 校验位：无

五、接线说明

5.1 电源接线

模块采用宽电压DC 9-48V供电，带模拟量输入或输出功能的模块需采用DC 12-48V供电【7†L3】。

5.2 开关量输入接线

开关量信号输入的电压范围为DC 9-24V【8†L10】。S/S端子为开关量输入信号的公共端【8†L10】：

• 当S/S端子接正时：输入信号为低电平有效【8†L10】

• 当S/S端子接负时：输入信号为高电平有效【8†L10】

NPN型开关量信号输入接线：【8†L10】

• 传感器信号接入X1-Xn端子

• S/S端子接VCC

• 适用于NPN型传感器（如接近开关、光电开关）

PNP型开关量信号输入接线：【8†L10】

• 传感器信号接入X1-Xn端子

• S/S端子接GND

• 适用于PNP型传感器

5.3 继电器输出接线

开关量继电器输出为继电器的干接点信号，耐压250V，允许最大通过电流5A【8†L9】【7†L11】。

每一个输出通道具有独立的一开一闭触点【8†L9】：

• 端子3：输出公共端（COM）

• 端子2：NO常开接点

• 端子4：NC常闭接点

多个输出通道共用一个COM公共端子，并且均为常开接点【9†L3】。

继电器输出控制交流负载：【8†L9】

• 火线（L）→ 继电器公共端（COM）

• 继电器常开触点（NO）→ 负载 → 零线（N）

继电器输出控制直流负载：【8†L9】

• 电源正极（+V）→ 继电器公共端（COM）

• 继电器常开触点（NO）→ 负载 → 电源负极（GND）

5.4 晶体管输出接线

晶体管输出采用NPN型集电极开路输出方式，直流耐压30V，允许最大通过电流为500mA【9†L5】。多个输出通道共用一个COM公共端子，公共端必须接GND【9†L5】。

晶体管输出控制直流负载：【9†L5】

• 电源正极（+V）→ 负载 → 晶体管输出端子（Y）

• COM端子 → 电源负极（GND）

六、外壳尺寸

BSM系列提供四种外壳尺寸，适应不同点数需求【9†L3-L6】：

七、应用场景详解

BSM系列模块适用于各类工业自动化与物联网场景【10†L3-L4】：

1. 电磁阀控制

• 通过继电器输出直接驱动电磁阀

• 适用于流体控制、气动系统、水处理等场景

2. 门禁控制系统

• 开关量输入采集门磁、出门按钮信号

• 继电器输出控制电锁、门禁控制器

3. 路灯/照明控制

• 多路继电器输出控制路灯或室内照明

• 可接入光敏传感器实现自动控制

• BSM-1032RB（32路输出）特别适合大型照明系统

4. 灌溉控制系统

• 采集土壤湿度传感器信号（模拟量输入型号）

• 继电器输出控制电磁阀进行自动灌溉

5. 气象监测

• 模拟量输入采集温湿度、风速、雨量等传感器数据

• BSM-1104-8AD-2DA（8路模拟量输入）特别适合多传感器气象站

6. 智能家居

• 采集门磁、红外、烟雾报警器等信号

• 控制灯光、窗帘、空调等家电设备

八、型号对比汇总表

九、选购指南

按功能需求选择：

• 仅需采集信号（纯输入） → BSM-1600RB（16路，性价比最高）

• 仅需控制设备（纯输出） → BSM-0016RB（16路输出）

• 入门级控制，性价比首选 → BSM-0404RB ⭐（4入4出继电器）

• 输入输出均衡，通用性强 → BSM-0808RB（8入8出）

• 大点数均衡控制 → BSM-1616RB（16入16出）或 BSM-2222E（22入22出+网口）

• 输出通道需求多 → BSM-0410RB（4入10出）、BSM-0816RB（8入16出）或 BSM-1032RB（10入32出）

• 需要模拟量采集 → BSM-1104-8AD-2DA（8路模拟量输入）或 BSM-0404RB-2AD-2DA（2路模拟量输入）

• 需要网络远程控制 → BSM-0404E、BSM-1216E、BSM-0404E-8AD-2DA 或 BSM-2222E

按外壳尺寸选择：

• A型（小巧） → 点数较少的入门型号

• B型（中等） → 点数中等的常规型号

• C型（较大） → 点数较多的型号

• D型（最大） → 大点数高端型号

十、总结

BSM系列工业级Modbus RTU远程I/O控制模块，凭借双串口同时通讯、宽电压供电、标准Modbus协议、DIN35导轨安装等核心优势，覆盖从4路到32路输出的全系列产品线。无论是简单的开关量控制，还是复杂的模拟量采集与网络远程控制，BSM系列都能提供合适的解决方案。

产品已广泛应用于电磁阀控制、门禁控制、路灯控制、灌溉控制、气象监测、智能家居等众多领域【10†L3-L4】。如需了解更多产品详情或获取定制方案（如特殊通讯协议、定制外壳等），欢迎咨询供应商。
