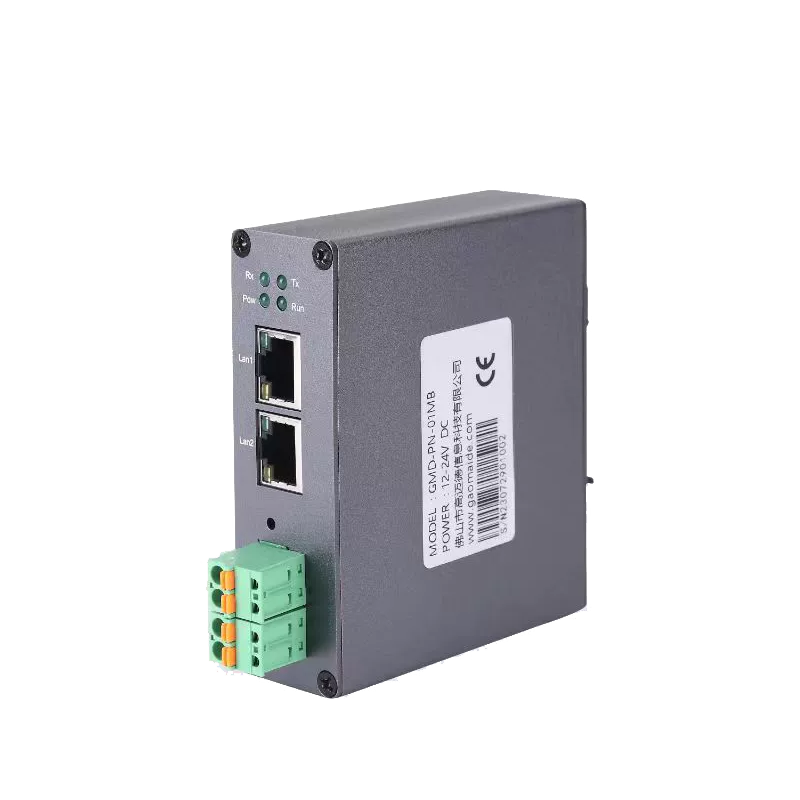

GMD-PN-01MB 工业级 Modbus 转 Profinet 网关产品说明

GMD-PN-01MB 是一款高性能的工业级网关设备，专为实现 Modbus RTU 设备与 Profinet 网络之间的无缝通信而设计。该设备支持多种 Modbus 功能码，并具备快速数据传输能力，适合各种工业自动化环境。其紧凑的尺寸和强大的功能使其成为工业通信的理想选择。

## 产品特点

1. **多协议支持**：
- 支持 Modbus RTU 协议转换为 Profinet 协议。
- 兼容西门子 S7-1500、S7-1200、SMART200、S7-300 全系列 PLC。

2. **高性能处理器**：
- 配备国产 RISC-V 处理器，主频 816MHz，确保数据处理的高效性和稳定性。

3. **丰富的接口配置**：
- 具备 2 路 RJ45 以太网接口，支持 100BASE-TX，全双工通信。
- 1 通道隔离 RS485 接口，支持 Modbus RTU 协议，波特率范围广（1.2k-115.2k）。

4. **工业级设计标准**：
- 工作温度范围：-40℃ 至 85℃。
- 宽电压输入：9-28V DC。
- 小巧尺寸：83mm x 30mm x 95mm，便于安装和集成。

5. **毫秒级响应时间**：
- 最快循环周期仅为 1ms，确保实时数据处理和快速响应。

6. **易于配置**：
- 自带唯一的 GSD 文件，无需额外生成，直接导入编程软件即可，操作简便。

7. **强大的通信能力**：
- 支持最多 50 个从设备连接。
- 具备双网口交换机功能，通讯稳定不掉线。

8. **高防护等级**：
- 具备防雷击、防静电、防浪涌、防群脉冲等工业级防护功能，确保设备在恶劣环境中稳定运行。

## 应用场景

1. **工业自动化生产线**：
- 无需额外增加交换机，PLC 无需编程，无需增加串口模块，即可读写 Modbus 仪表数据。

2. **智能工厂构建**：
- 实现 IT/OT 融合，将现场 Modbus 设备数据转换为 Profinet 协议，传输至工厂 IT 系统，实现生产数据实时监控与决策支持。

3. **充电桩系统**：
- 实现 Modbus 数据和 J1939 协议相互通信，连接充电桩与电动汽车 BMS、控制器等，优化充电流程与数据管理。

4. **新能源行业**：
- 在锂电池、光伏产线测试中，完成电池 BMS 等设备与控制系统通信，确保新能源产品性能与安全。

## 产品参数

| 参数项 | 说明 |
|-----------------|----------------------------------------------------------------------|
| 型号 | PN-01MB |
| Profinet | RJ Class_1，不支持 IRT |
| 最快循环周期 | 1ms |
| 发送字节 | 最大 1000 字节 |
| 接收字节 | 最大 1000 字节 |
| 诊断 | 无 |
| RS485 串口 | 1 通道隔离 RS485 接口，Modbus RTU 协议 |
| MODBUS 指令 | 支持 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x0F, 0x10 等指令 |
| 最多支持设备数量| 50 |
| 以太网口 | 2 路 RJ45 以太网接口，支持 100BASE-TX，全双工通信 |
| 工作电压 | 9-28V |
| 外形尺寸 | 100.8mm x 80mm x 35mm |
| 工作温度 | -40℃ 至 85℃ |

## 装箱清单

1. GMD-PN-01MB 网关设备 × 1
2. 3P 电源端子 × 1
3. PXB-OPEN4C 配件 × 1
4. PXB-OPEN4R 配件 × 1
5. 公制螺丝 × 4
6. 合格证 × 1
