8路20A时控开关模块：支持Modbus RTU，8组定时场景

在智能楼宇、工业自动化及能源管理领域，对大功率用电设备进行精准、可靠和自动化的时序控制是提升管理效率与安全性的关键。一款功能强大的时控开关模块至关重要。本文将全方位剖析8路20A时控开关模块，深入解读其如何凭借大电流驱动、灵活定时、场景管理与应急联动等核心功能，成为复杂用电场景下的控制中枢。

产品核心定位

它不仅仅是一个简单的定时器，它是一个高度集成的导轨式安装智能控制模块。它集8路大电流继电器开关、可编程定时任务、场景控制、天文时钟功能于一身，并通过标准的Modbus RTU协议与上层管理系统（如PLC、BA系统、云平台）通信，实现对各类大功率负载的远程、自动化和集中式管理。

核心技术优势

1. 强大的负载驱动能力：单路20A，总额定35200W

模块的核心硬件优势在于其搭载的8路20A大电流继电器。

• 单路高负载：每路继电器可独立控制高达4400W的负载设备（计算方式：220V * 20A）。
• 广泛设备兼容：可直接控制包括大功率照明灯具（如金卤灯、投光灯）、空调风机、电热水器、投影仪、水电表等各类开关型负载，满足绝大部分工业和商业场景的功率需求。
• 高可靠性：继电器采用工业级标准，触点寿命长，确保在大电流切换下的稳定性和安全性。

2. 灵活的定时与自动化管理

• 8组可编程定时开关：支持设置每周、时、分的精确定时，可实现按工作日/周末区分、分时段控制等复杂自动化任务，如路灯的昼夜定时、办公设备的定时通断电。
• 天文时钟功能：内置1组天文时钟，可根据预设的地理位置信息自动计算日出日落时间，并动态调整开关时间，实现全年自适应控制，特别适用于道路照明、景观亮化等场景。
• 8个自定义场景：可预设8个不同的开关场景，每个场景可独立定义8个回路的开关状态组合。通过软件或指令可一键调用整个场景，实现如“全开模式”、“分区开启模式”、“节能模式”等复杂逻辑。

3. 双隔离RS485接口与便捷的本地控制

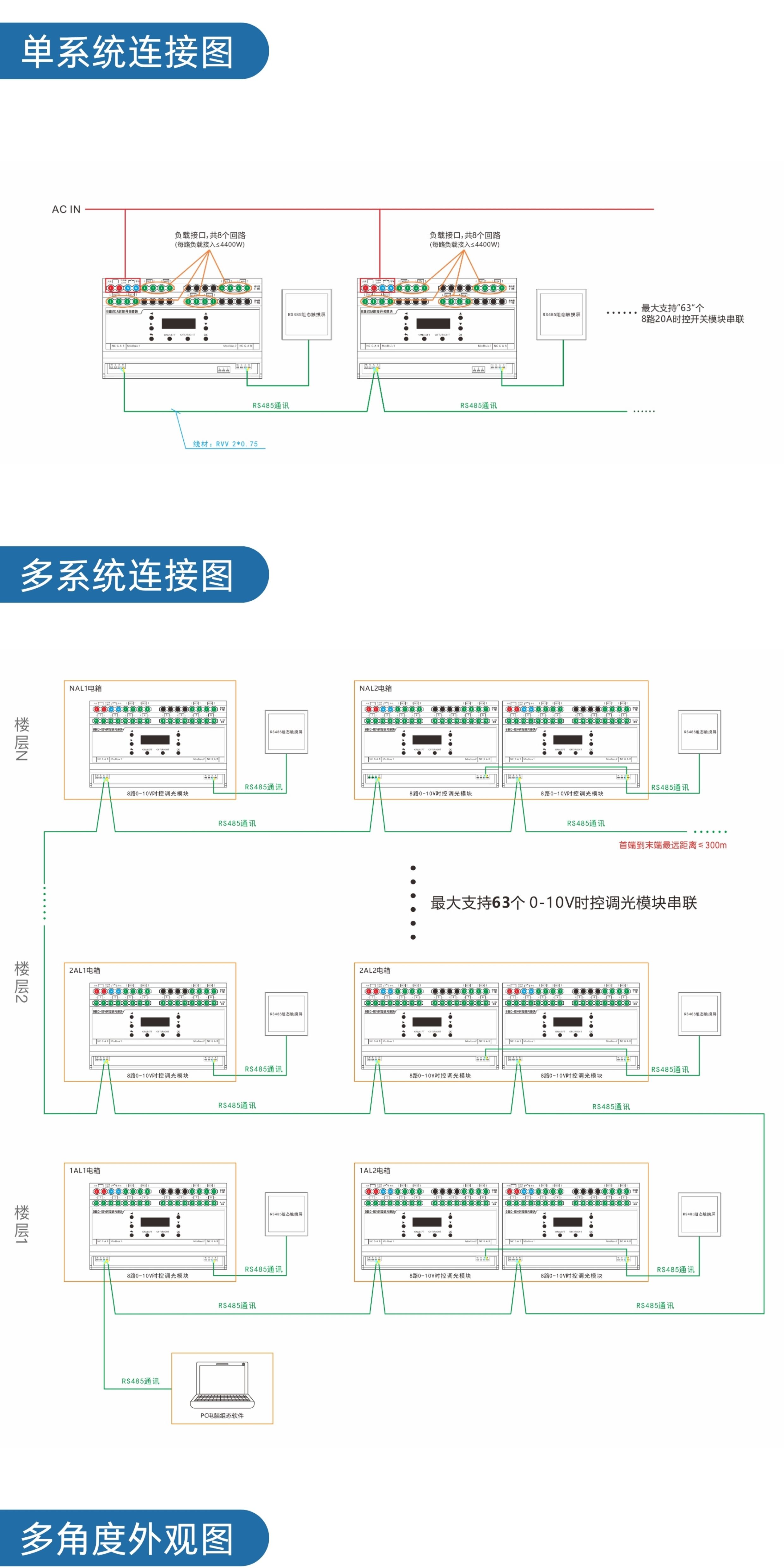

• 稳定可靠的通讯：模块提供2个独立的RS485接口，支持Modbus RTU协议，并采用信号隔离技术，有效防止干扰，确保通讯稳定。从机地址范围1-247，支持多种波特率（1200~38400bps），可灵活接入现有控制系统。

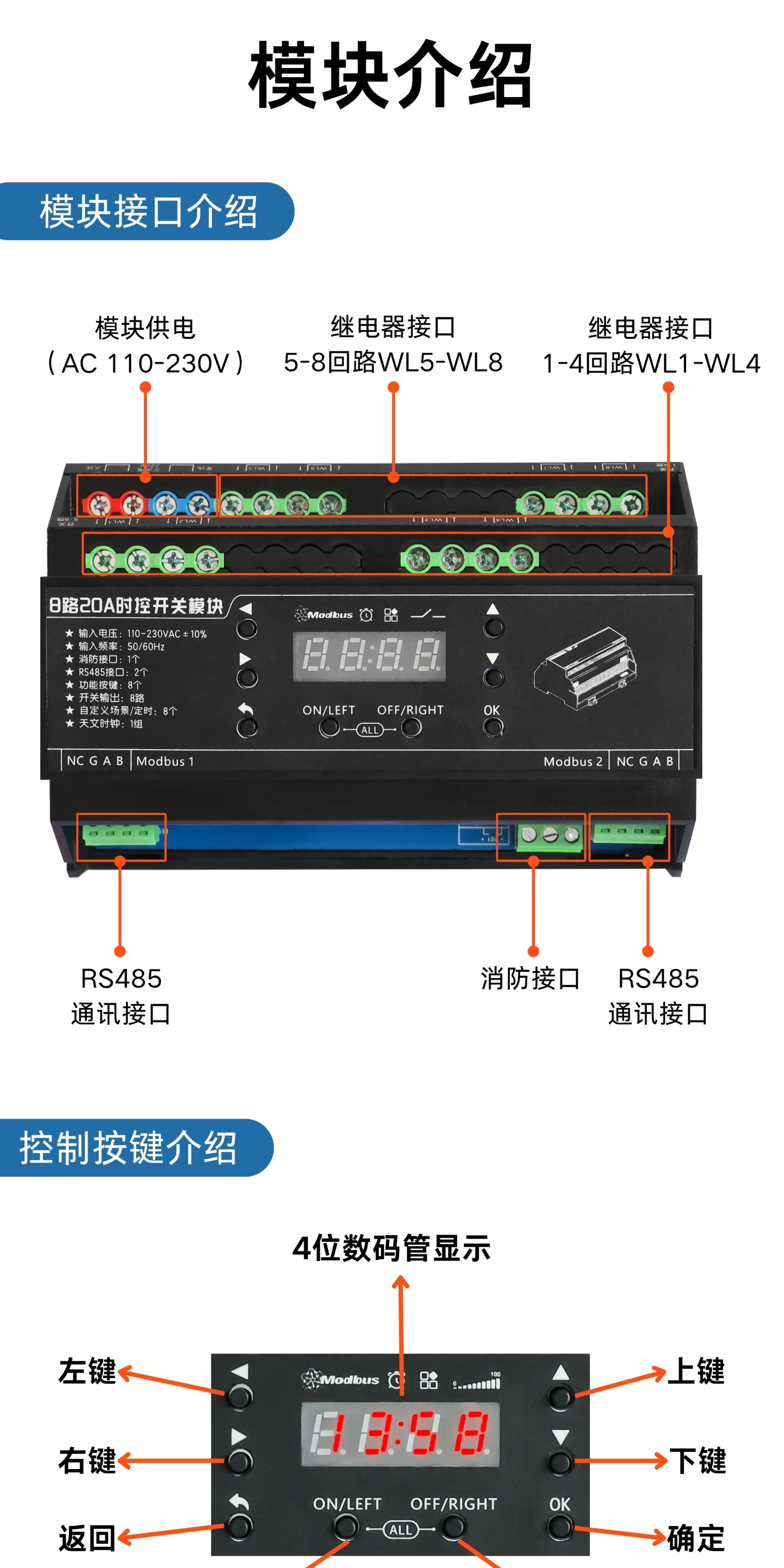

• 直观的本地操作：面板配备4位数码管显示屏和8个功能按键（包括方向键、确认键、全开/全关键），无需上位机软件即可进行单路控制、时间设置、地址与波特率配置等操作，现场调试极其便捷。

4. 全面的安全与可靠性设计

• 消防联动应急控制：模块配备专用消防接口，支持无源常开信号（干接点）​ 和有源DC12V信号接入。一旦触发消防信号，模块将强制开启所有8个回路至全开状态，确保应急照明和疏散指示。在消防模式下，软件和手动操作将被锁定，优先保障安全。
• 强电直驱与掉电记忆：采用AC 110-230V宽电压输入，直接由强电供电，无需额外配置直流电源。具备掉电记忆功能，断电恢复后可自动恢复到断电前的运行状态，避免系统混乱。

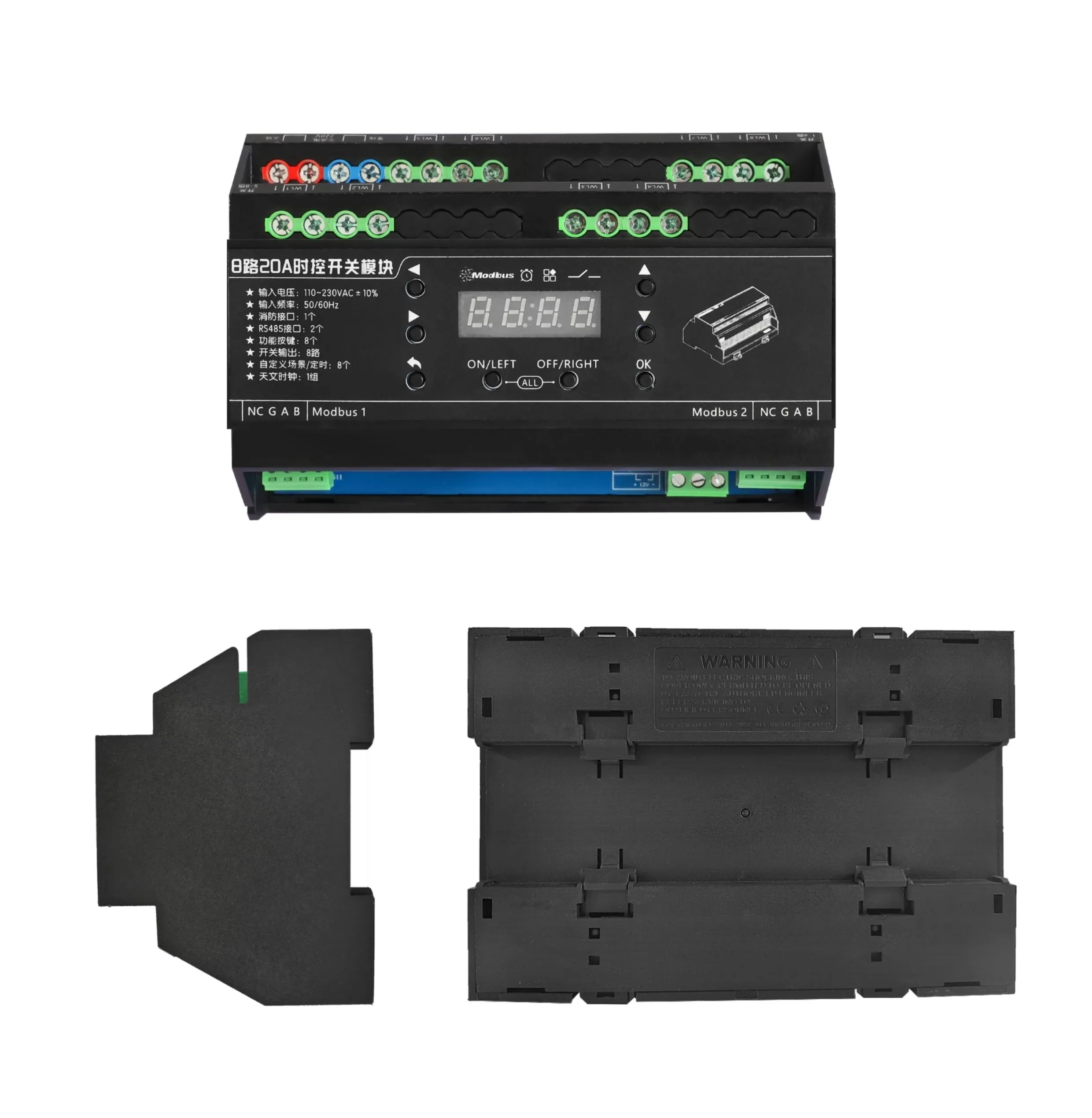

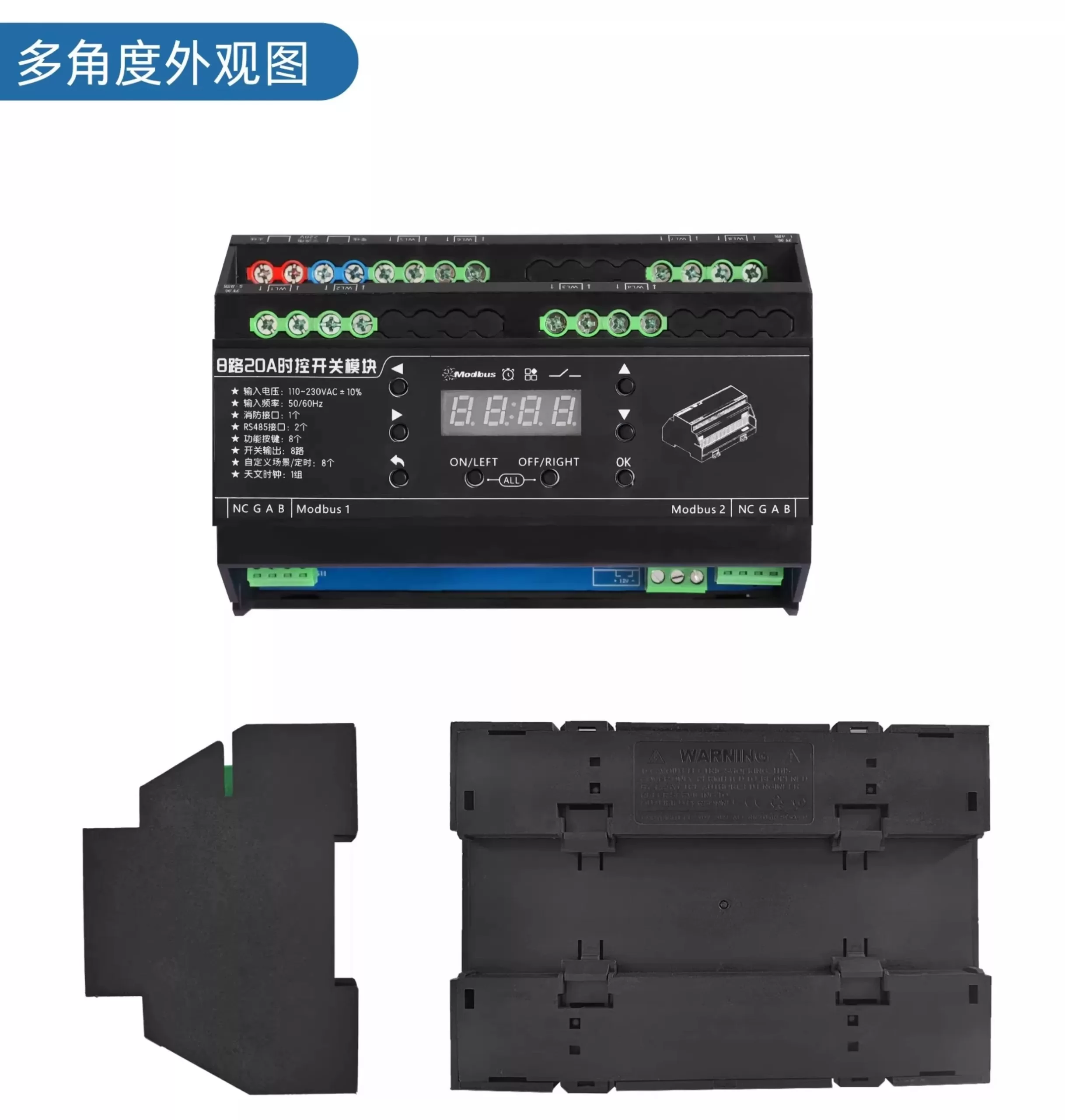

• 紧凑的导轨安装：采用35mm标准导轨式安装方式，尺寸为114mm * 98mm * 72mm，结构紧凑，易于在配电箱内安装部署。

技术参数

四、典型应用场景

凭借其强大的控制能力，CY-SW0820T适用于多种需要智能配电和自动化管理的场景：

• 智能楼宇：控制公共区域（走廊、大厅、停车场）的照明定时开关，管理新风机组、水泵等设备的运行时间。
• 商业零售：实现店铺招牌灯、橱窗照明、空调的定时管理，节约能耗。
• 工业物联网：对生产设备、生产线进行时序控制，实现节能运行。
• 智慧农业：控制大棚的补光灯、卷帘机、灌溉系统等，按日照规律自动化运行。
• 学校医院：对教室、实验室、病房的设备进行分时段供电管理。

总结

总而言之，8路20A时控开关模块CY-SW0820T是一款集大功率驱动、精确时序控制、场景化管理、多重安全防护于一体的高性能工业级产品。其卓越的硬件基础与丰富的软件功能相结合，为用户提供了一套高度可靠、灵活且易于集成的智能配电解决方案。无论是系统集成商、工程师还是终端用户，选择CY-SW0820T都意味着为项目选择了一个强大、省心且面向未来的自动化控制核心。
