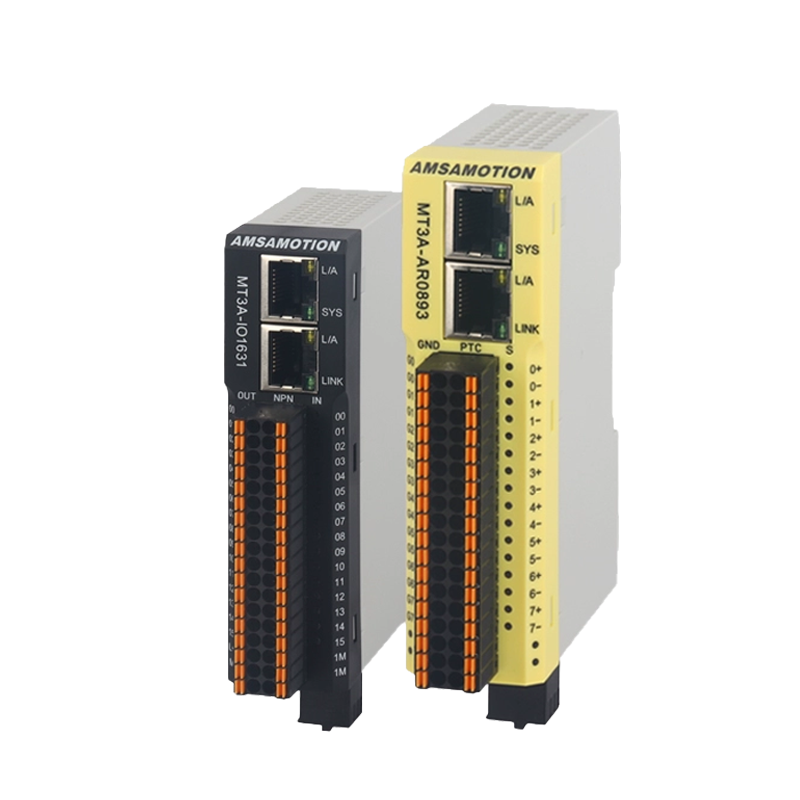

MT3A 系列工业模块：高效、智能、可靠的工业自动化解决方案

MT3A 系列工业模块是专为工业自动化领域设计的高性能产品，涵盖数字量、模拟量、温度、称重和编码器等多种类型模块，可满足不同工业场景下的多样化需求。凭借其强大的功能、灵活的通信协议、稳定的性能以及便捷的安装维护方式，MT3A 系列模块为工业生产、物流管理、能源监控等众多行业提供了高效、智能、可靠的自动化解决方案，助力企业实现数字化转型和智能化升级。

## 二、产品特点

1. **丰富多样的模块类型** ：
* **数字量模块** ：支持多种数字量输入输出配置，如 16 路数字量输入（PNP/NPN）搭配 16 路数字量输出（NPN/PNP），以及纯输入或纯输出模式，适用于各种数字信号的采集与控制场景，可实现对设备运行状态、开关量信号等的精准监控与逻辑控制。
* **模拟量模块** ：具备高精度的模拟量输入输出功能，输入信号涵盖 0 - 10V 电压和 0 - 20mA 电流，输出信号同样支持 0 - 10V 电压及 0 - 20mA 电流，分辨率高达 12 - 16bit，能够精确采集和控制模拟量信号，常用于过程控制中的温度、压力、流量等参数监测与调节。
* **温度模块** ：支持多种热电偶（如 PT50、PT100、PT200、PT500、PT1000）和热电阻传感器（如 CU50、CU100），测量范围广泛，从 - 50℃到 300℃不等，精度高，可满足不同工业环境下的温度测量需求，为质量控制、工艺优化提供关键数据支持。
* **称重模块** ：4 线制设计，兼容全系列压变式传感器，确保称重数据的准确性和稳定性，广泛应用于仓储管理、物流配送、生产配料等环节的重量测量与监控。
* **编码器模块** ：支持 MODBUS 总线，提供 2 路脉冲控制和编码器输入功能，可实现相对定位、速度控制以及位置反馈，适用于机床加工、机器人控制、自动化生产线等对位置精度要求较高的场合。

2. **灵活的通信协议** ：
* 模块支持多种主流通信协议，如 THS420 系列的 RS485、RS232 串口协议以及 RJ45 TCP/IP 协议，还有 THS520 系列的 Modbus RTU（适用于 RS485 和 RS232 接口）和 Modbus TCP（适用于 RJ45 接口）协议。无论是传统的串口通信还是现代化的网络通信，MT3A 系列模块都能轻松适配，确保与 PLC、工控机、触摸屏等上位机设备以及各类工业系统的稳定连接和高效数据传输。

3. **强大的网络功能与扩展性** ：
* 模块自带双网口，内置交换机功能，支持百兆工业以太网口，可实现网络的灵活扩展和优化布局。17 个模块仅占用 1 个通信资源，主站负责管理最多 16 个从站，每个网络从站配置完成后能自动将其内部寄存器映射到网络主站中，简化了系统组网和配置过程，提高了网络资源利用率，降低了通信成本，适用于构建大规模、复杂的工业自动化控制系统。

4. **便捷的安装与维护** ：
* 采用可拔插端子设计，通过简单手动操作即可完成线缆连接，无需使用螺钉或螺母，大幅提高了安装效率，同时方便后续的维护和更换工作。紧凑的机身设计，体积小巧，节省空间，易于在控制柜内安装和部署，适应各种空间受限的工业现场环境。

5. **出色的稳定性和可靠性** ：
* 选用工业级高品质材料和制造工艺，确保模块在恶劣工业环境下的长期稳定运行。符合快速脉冲群测试等级 3（±2KV）、空气放电等级 2（±4KV）以及接触放电等级 2（±4KV）等严格标准，具备强大的抗干扰能力和电磁兼容性，有效抵御工业现场的电磁噪声、静电放电等干扰因素，保障生产的连续性和数据的准确性。

## 三、应用场景

1. **工业自动化生产** ：在汽车制造、机械加工、电子生产等自动化生产线上，MT3A 系列模块可与 PLC、机器人、传感器等设备紧密配合，实现对生产设备的集中控制、生产流程的自动化执行以及生产数据的实时采集与监控，提高生产效率、产品质量和生产灵活性，降低人工成本和生产故障率。
2. **智能仓储与物流** ：用于仓库管理系统的自动化改造，如货物的自动入库、出库、盘点、定位等操作。通过与 PLC、条形码扫描器、RFID 读写器等设备互联，MT3A 系列模块能够实时跟踪货物信息，优化仓储空间利用，提高物流配送效率和准确性，实现仓储物流的智能化管理。
3. **能源监控与管理** ：在电力、石化、冶金等能源密集型行业，可用于能源消耗数据的精确采集与监测，如对电量、气量、水量等参数的实时测量与分析。通过将 MT3A 系列模块集成到能源管理系统中，帮助企业合理规划能源使用、降低能源浪费、提高能源利用效率，实现节能减排目标并优化生产成本控制。
4. **环境监测与控制** ：适用于各类环境监测系统，如空气质量监测、水质监测、噪声监测等。温度模块和其他相关模块可采集环境参数数据，并将其传输至上位机进行分析处理，为环境评估、污染治理、生态保护等提供科学依据，同时可根据监测结果自动调控相关设备，实现对环境质量的有效控制和改善。

## 四、产品参数

1. **数字量模块参数** ：
* **信号类型** ：NPN/PNP
* **“0” 信号电压（PNP）** ：- 3V - +3V
* **“1” 信号电压（PNP）** ：15 - 30V
* **“0” 信号电压（NPN）** ：15 - 30V
* **“1” 信号电压（NPN）** ：- 3V - +3V
* **输入滤波时间** ：0ms（0 - 255ms 可调）
* **输入电流** ：4mA
* **额定电压** ：24VDC（18V - 30V 宽电压输入）
* **隔离方式** ：光耦隔离

2. **模拟量模块参数** ：
* **模拟量输入** ：
* **信号类型** ：电压（0 - 10V）或电流（0 - 20mA）
* **分辨率** ：16bit（输入） / 12bit（输出）
* **精度** ：电压输入 0.2%FS，电流输入 0.5%FS；电压输出 0.3%FS，电流输出 0.5%FS
* **采样速率** ：0.1S（输入）
* **输入阻抗（电压）** ：100KΩ
* **输入阻抗（电流）** ：100Ω
* **额定电压** ：24VDC（输入），24VDC（18V - 30V）（输出）

* **模拟量输出** ：信号类型同输入，额定电压 24VDC（18V - 30V）

3. **温度模块（以 MT3A - AN0892 为例）参数** ：
* **输入信号类型** ：PT50、PT100、PT200、PT500、PT1000、CU50、CU100
* **分辨率** ：16bit
* **精度** ：PT100、PT1000：±0.35℃；其他类型：±0.50℃
* **测量范围** ：PT 系列：- 50℃ - 300℃；CU 系列：- 50℃ - 150℃
* **数字量转换范围** ：PT 系列：- 5000 - 30000；CU 系列：- 5000 - 15000（读取码值除以 100 为实际温度值）
* **采样速率** ：6ms/每通道

4. **通用参数** ：
* **总线协议** ：MODBUS TCP
* **默认 IP 地址** ：192.168.1.12
* **网口扩展能力** ：支持最多 16 个从站
* **传输速率** ：100Mbps

## 五、安装与使用指南

1. **安装步骤** ：
* 根据现场情况选择合适的安装位置，确保模块周围有足够的散热空间，避免靠近高温、强电磁干扰源等不利环境。
* 将模块固定在控制柜的导轨上，使用导轨卡扣进行稳固安装。对于不具备导轨安装条件的情况，也可采用螺丝固定方式安装在平整的面板或机柜底座上。
* 按照模块的接口定义图，使用可拔插端子连接相应的信号线缆，包括电源线、输入信号线、输出信号线以及通信网线等。在连接过程中，注意线缆的标识和对应端子的极性，确保接线准确无误，避免因接线错误导致模块损坏或无法正常工作。

2. **使用方法** ：
* 完成硬件安装后，接通电源，观察模块上的通信指示灯和系统指示灯状态，确认模块正常上电并建立通信连接。
* 使用配套的上位机软件（如 PLC 编程软件、组态软件等）或自行开发的监控程序，通过模块的通信协议对模块进行配置和操作。在配置过程中，根据实际需求设置模块的 IP 地址、端口号、通信参数（如波特率、数据位、停止位等，适用于串口通信模式）、I/O 通道属性（输入 / 输出、有源 / 无源等）以及数据采集与控制的相关参数。
* 进行功能测试，验证模块的各项功能是否正常，如数字量输入的信号采集、数字量输出的驱动控制、模拟量输入的数值精度、模拟量输出的稳定性、温度测量的准确性等。在测试过程中，如发现问题，可及时检查接线、配置参数以及软件程序，排除故障直至模块稳定运行。

## 六、售后服务

我们提供完善的售后服务保障，确保您在使用 MT3A 系列工业模块过程中无后顾之忧。产品保修期内，若因产品质量问题导致的故障或损坏，我们将免费为您维修或更换相关部件。同时，我们专业的技术支持团队将为您提供全方位的技术咨询和指导服务，及时解答您在产品选型、安装调试、使用操作以及维护保养等方面遇到的疑问，协助您快速解决技术难题，确保模块的正常运行和系统的稳定生产。

MT3A 系列工业模块以其卓越的性能、丰富的功能、可靠的质量以及灵活的适用性，成为工业自动化领域的理想选择。无论您是从事工业生产、物流管理还是能源监控等行业，MT3A 系列模块都能为您提供高效、智能、稳定的自动化解决方案，助力您的企业在激烈的市场竞争中脱颖而出，迈向更高的发展阶段。
