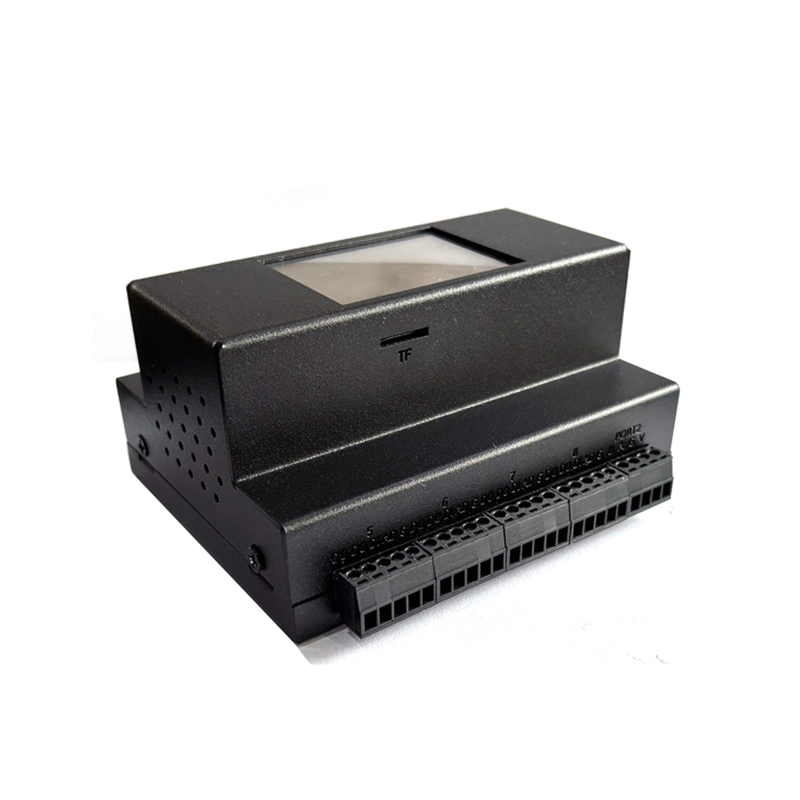

8路智能I/O控制器

8路智能I/O控制器是一款高度集成、模块化设计的信号采集与控制终端设备。该设备默认配备8路数字输入（DI）和8路数字输出（DO），并支持选配8个AI/AO模组，覆盖0-10V、4-20mA、PT1000、NTC10K等多种工业信号类型。设备搭载双485端口，其中端口2可升级为LoRaMesh无线通信，适用于工业自动化、物联网等多种应用场景。

二、主要特点

1. 多功能模块化设计：支持8路DI和8路DO，默认配置，可扩展8个AI/AO模组，满足多样化工业信号采集需求。
2. 多种信号类型支持：集成0-10V、4-20mA、NTC10K、PT1000等模拟量接口，适配传感器、温控设备及复杂工业环境。
3. 双485端口：提供两个独立的485端口，端口2支持LoRaMesh无线通信扩展。
4. 坚固外壳：采用钣金外壳设计，具备抗干扰、防冲击能力，标准35mm导轨安装，便于快速部署。
5. 高精度模拟量输出：提供0-10V电压型与4-20mA电流型模拟输出，兼容变频器、阀门定位器等执行机构。
6. 触摸屏操作：配备2.4英寸电阻屏，支持实时数据监控和快速参数配置。
7. 稳定可靠的DO接口：采用5A宏发继电器，确保干接点输出稳定可靠。

三、技术规格

3.1 基本参数

- 产品名称：8路智能I/O控制器
- 型号：AB02
- 产品重量：0.4KG
- 外观尺寸：110*87*57mm
- 输入电压：DC24V
- 安装方式：标准35mm DIN导轨安装
- 外壳材质：钣金外壳
- 触摸屏：2.4英寸电阻屏，分辨率240*320
- 485端口：2个独立端口，端口2支持无线LoRaMesh
- 标配接口：8DI+8DO
- 选配接口：8个AIAO接口，支持6种功能任意组合

3.2 技术规格

- 通信方式：RS485
- 波特率：默认9600 8N1（支持1200~115200bps可调）
- 通讯协议：Modbus RTU
- DI类型：干接点
- DO类型：5A继电器
- AI类型：0-10V、4-20mA、NTC10K、PT1000
- AO类型：0-10V、4-20mA
- 参数配置：通过触摸屏进行配置
- 校准功能：支持自定义校准

四、产品功能

4.1 屏幕设置

设备配备2.4英寸触摸屏，首页展示以下功能模块：
1. Display：进入DIDO/AIAO界面，实时监控DI/DO状态及AI/AO数据。
2. Setting：进入系统设置界面，进行参数配置和校准。
3. 总开关按钮：控制设备计算转换功能的启用状态，灰色表示校准功能失效，蓝色表示自动计算转换功能生效。

4.2 DI/DO功能

- DI功能：实时监测8路数字输入状态，提供设备运行状态反馈。
- DO功能：控制8路数字输出，支持手动开关操作，适用于执行机构的控制。

4.3 AI/AO功能

- AI功能：采集模拟信号，支持0-10V、4-20mA、NTC10K、PT1000等多种信号类型，提供原始AD值及计算转换值。
- AO功能：输出模拟信号，支持0-10V、4-20mA信号类型，可通过触摸屏或Modbus协议进行控制。

4.4 校准功能

设备支持自定义校准，可根据实际需求调整AI/AO模块的校准范围，确保数据精度。

五、应用场景

8路智能I/O控制器适用于多种场景，包括但不限于：
- 智能家居：实现家庭设备的智能化控制。
- 楼宇自动化：用于楼宇内设备的集中监控与管理。
- 工业自动化：在工厂环境中用于生产过程的信号采集与控制。
- 智慧农业：监测和控制农业生产环境参数。
- 能源电力：用于电力设施的运行监控与数据采集。

六、安装与使用

6.1 安装方式

设备采用标准35mm DIN导轨安装，确保安装稳固。

6.2 接线说明

设备支持Modbus RTU协议，可通过485端口与主机进行通信。接线时需注意：
- 端口1和端口2分别对应不同的485接口。
- 支持与Modbus RTU主机的连接，确保通信稳定。

6.3 操作指南

1. 开机：接通DC24V电源，设备启动。
2. 配置：通过触摸屏进入设置界面，进行参数配置和校准。
3. 监控：在Display界面实时查看DI/DO状态及AI/AO数据。
4. 控制：通过触摸屏或Modbus协议控制DO和AO模块的输出。

七、产品优势

1. 高集成度：集成了多种功能模块，减少设备占用空间。
2. 灵活性：支持多种信号类型的采集与控制，适应不同应用场景。
3. 稳定性：采用工业级设计，确保在复杂环境中的可靠运行。
4. 易用性：触摸屏操作界面，简化配置与监控流程。

八、产品规格

8.1 产品规格表

| 参数 | 规格 |
|----------------|-------------------------------------|
| 产品名称 | 8路智能I/O控制器 |
| 型号 | AB02 |
| 重量 | 0.4KG |
| 尺寸 | 110*87*57mm |
| 输入电压 | DC24V |
| 安装方式 | 35mm DIN导轨安装 |
| 外壳材质 | 钣金 |
| 触摸屏 | 2.4英寸电阻屏，240*320分辨率 |
| 485端口 | 2个独立端口，支持LoRaMesh扩展 |
| 默认接口 | 8DI+8DO |
| 扩展接口 | 8个AI/AO接口，支持6种功能组合 |

8.2 技术规格表

| 参数 | 规格 |
|----------------|-------------------------------------|
| 通信方式 | RS485 |
| 波特率 | 默认9600，支持1200~115200bps可调 |
| 通讯协议 | Modbus RTU |
| DI类型 | 干接点 |
| DO类型 | 5A继电器 |
| AI类型 | 0-10V、4-20mA、NTC10K、PT1000 |
| AO类型 | 0-10V、4-20mA |
| 校准功能 | 支持自定义校准 |

九、注意事项

1. 电源要求：确保使用DC24V电源，避免电压波动对设备造成损害。
2. 环境适应性：设备适用于工业环境，但应避免长时间暴露在极端温度或潮湿环境中。
3. 通信距离：485通信距离建议不超过1200米，如需更长距离可使用中继器。
4. 无线通信：如使用LoRaMesh功能，需确保无线环境无干扰，以保证通信稳定性。

十、售后服务

我们提供全面的售后服务支持，包括但不限于：
- 技术咨询与培训
- 设备维修与更换
- 软件升级支持

如需了解更多产品信息或技术支持，请随时联系我们。
