一、产品概述

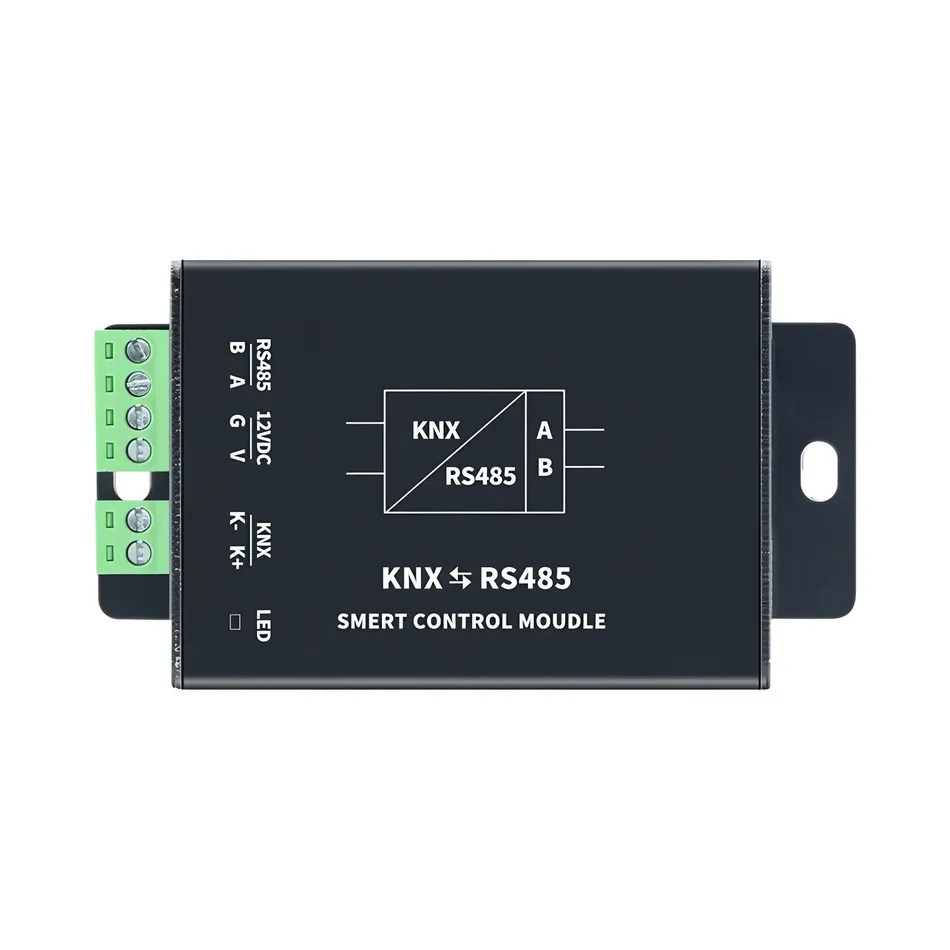

本模块是专为智能建筑系统设计的双向协议转换设备，实现KNX总线与RS-485总线之间的数据透传。通过工业级铝合金外壳保护，支持双电源供电和智能错误隔离，适用于楼宇自动化系统集成。
产品购买：https://www.modbus.cn/product/30795.html
二、核心功能
- 双向透传
- KNX数据实时转发至485总线
- 485数据经协议校验后转发至KNX网络
- 智能防护
- KNX专用芯片隔离非标协议
- 自动丢弃非法485数据
- 灵活配置
- 波特率支持 1200-115200 可设置
- 支持自定义数据映射规则
- 工业设计
- 双电源独立供电设计（KNX/12V DC）
- 铝合金壳体，8×4.5×1.8cm紧凑尺寸
三、技术参数
| 项目 | 规格 |
|---|---|
| 工作电压 | KNX总线供电 + 12V DC |
| 待机电流 | ≤10mA |
| 通信接口 | KNX端子/RS-485接线端子 |
| 波特率范围 | 1200-115200bps |
| 工作温度 | -20℃~+60℃ |
| 防护等级 | IP20 |
| 质保期限 | 1年 |
四、安装指南
接线说明
KNX侧：
红色 - KNX+
黑色 - KNX-
485侧：
A - 485+
B - 485-
12V - 外接电源正极
GND - 电源负极上电流程
- 优先连接KNX总线
- 接通12V直流电源
- 观察状态指示灯：
五、配置教程
配置软件
星耀会员基础配置
地址修改协议帧示例（RS485端发送）
默认地址背面有标签标注，或者在RS485通讯下，12V供电先断开后重新上电，设备会反馈它的当前地址.
原地址 + F8 E7 D6 + 新地址 # 5字节地址长度
例如:1A 23 24 25 26 F8 E7 D6 1A 11 11 11 11 (把地址1A 23 24 25 26修改成1A 11 11 11 11）
透传功能控制
开启：地址 + F7 36 49 01 0F
关闭：地址 + F7 36 49 00 0F数据映射配置
- 使用USB转485适配器连接PC
- 运行配置软件选择对应COM口
- 输入模块地址并进入配置模式
- 点击”学习”按钮触发KNX设备
- 在数据窗口编辑转换规则
- 下载配置并退出配置模式
注：首次学习无响应时，需先执行下载空指令
视频教程
六、注意事项
⚠️ 重要警告
- KNX侧严禁接入非标电源
- 485总线建议增加终端电阻
七、故障排查
| 现象 | 解决方案 |
|---|---|
| 指示灯不亮 | 检查电源极性/电压 |
| KNX数据未转发 | 验证透传功能是否开启 |
| 485数据无法上传 | 检查波特率设置一致性 |
| 配置学习无响应 | 确认KNX设备组地址匹配 |
