一、产品概述
本产品是一款将干接点信号转换为自定义总线数据的智能转换模块，支持通过干接点开关的开/关、单击、双击动作发送多组自定义指令，控制第三方设备（如照明、传感器、风机、阀门等），实现个性化场景联动。适用于家装、工装、市政、工业、农业等场景，支持RS485总线通讯及多种扩展协议（需搭配转换模块）。
二、产品特点
- 紧凑设计：尺寸46×57mm，可嵌入86底盒。
- 稳定可靠：每路输入光耦隔离，抗干扰强，支持300米网线弱电信号传输。
- 灵活配置：
- 支持地址修改、波特率（1200-115200bps）自定义。
- 每路开关支持发送4组自定义数据（开/关/单击/双击）。
- 支持0.1-399秒延时控制。
- 双向通讯：可查询接口状态，断网仍可本地控制。
- 安全防护：支持按键锁定（单路或全局），防止误触。
- 扩展性强：可接入KNX、CAN、LoRa、WiFi等协议（需转换模块）。
三、技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | 8路IO转485模块 |
| 电源输入 | DC 12-24V |
| 工作温度 | -10°C ~ 50°C |
| 通讯接口 | RS485（默认）、干接点 |
| 波特率 | 1200-115200bps（默认9600 8 N 1） |
| 外壳材质 | 铝合金 |
| 尺寸 | 46×57mm |
| 重量 | 55g |

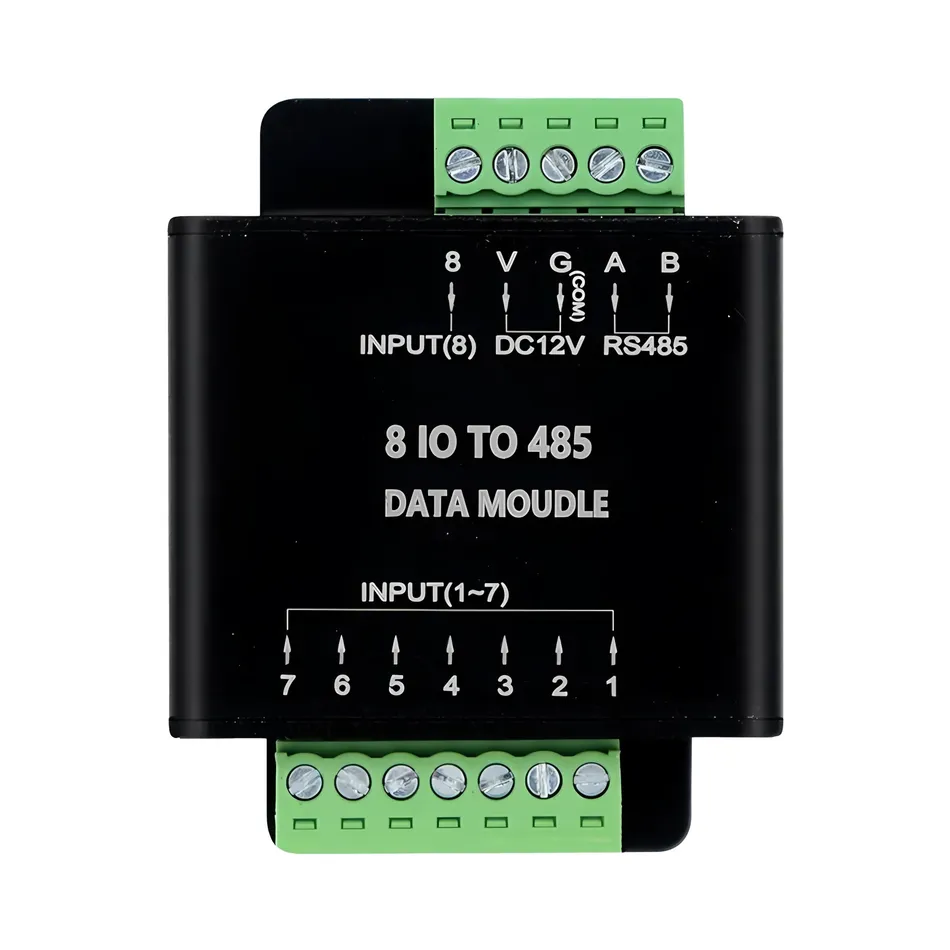

四、安装与接线
- 电源接入：连接DC 12-24V电源（注意正负极）。
- 干接点输入：将外部开关信号接入模块的1-8路输入端子。
- RS485输出：A/B端子接入总线网络（需终端电阻匹配）。
- 接地保护：确保设备接地良好，避免干扰。
五、功能配置与指令说明
1. 地址修改
- 指令格式：
旧地址（5字节） + F8 E7 D6（固定码） + 新地址（5字节） - 示例：
1A 13 24 56 91 F8 E7 D6 1A 33 57 26 81
将地址从1A13245691更改为1A33572681。
2. 状态查询
- 发送指令：
设备地址（5字节） + 86 86 86 0F - 反馈示例：
XX XX XX XX XX 00 01 00 01 00 00 00 01 01 01 00 01 00 00 00 01 0F（固定）
表示8路状态依次为：关、开、关、开、关、关、关、开。
3. 单路按键锁定
- 指令格式：
设备地址（5字节） + FF 00 32 + 路数（00-07） + 状态（00锁定/01解锁） - 示例：
1A 18 06 10 59 FF 00 32 00 00
锁定第1路按键。
4. 全局锁定模式
- 指令格式：
设备地址（5字节） + FF 00 33 20 + 状态（00锁定/01解锁） - 示例：
1A 18 06 10 59 FF 00 33 20 00
锁定所有路数按键。
六、软件及使用教程
星耀会员使用教程
七、注意事项
- 电源电压勿超24V，避免损坏模块。
- RS485总线需采用屏蔽双绞线，终端设备加120Ω电阻。
- 长距离传输时建议测试信号稳定性。
- 修改地址时确保总线无冲突。
- 锁定功能启用后，需发送解锁指令方可恢复操作。
八、售后服务
- 质保期：1年（非人为损坏）。
- 技术支持：18801054468
