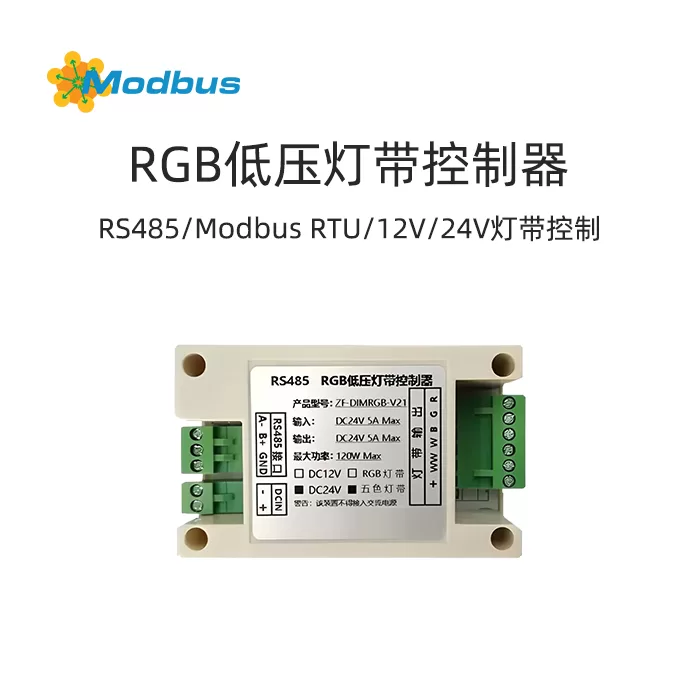

RGB灯带调光器

产品参数

• 名称：RS-485无极调光控制器
• 输入：DC12V~24V
• 输出：DC12V/24V/120W
• 支持协议：RJ-45、Modnus私有协议（可定制其他协议）
• 调光等级：RGB/CW/0-100%
• 尺寸：96.5*50*32MM
• 最大功率：单模块120W（可扩展）
• 工作温度：-10~50℃
• 其他功能：模式预设
• 产品型号：ZF-DIMRGB-V21

三、功能特点

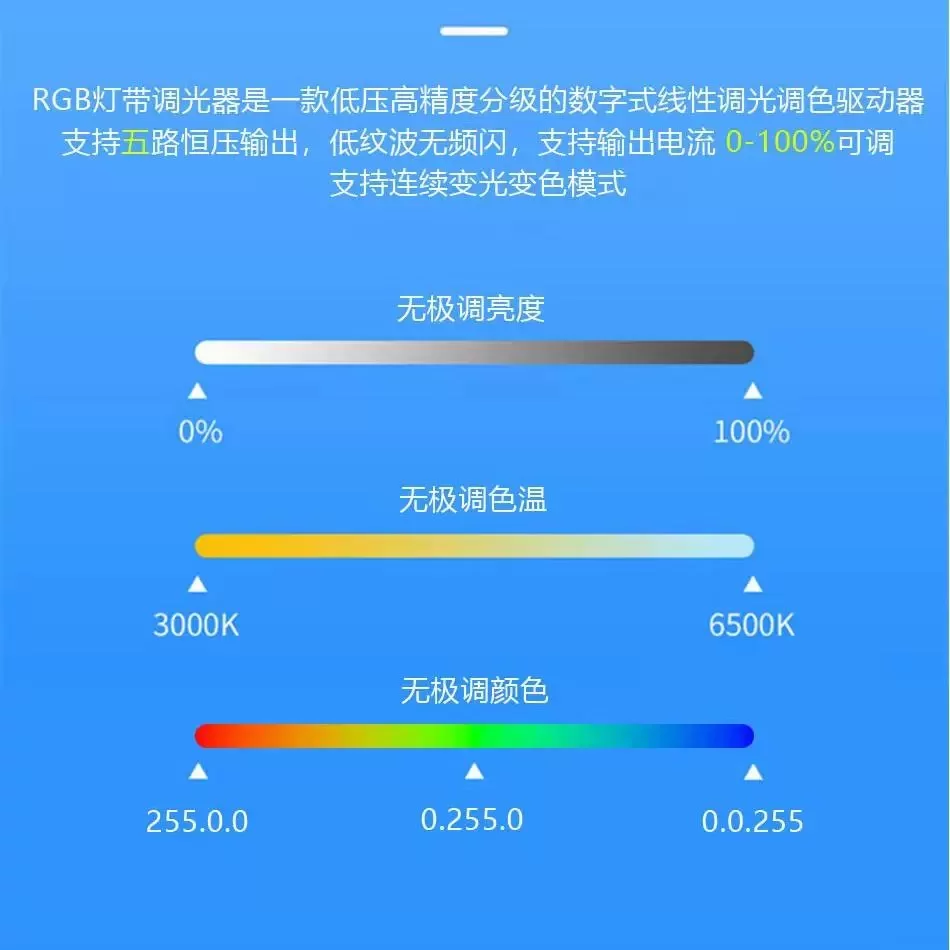

无极调光调色

• 无极调亮度：支持0%-100%的亮度调节，满足不同场景的亮度需求。
• 无极调色温：色温调节范围为3000K-6500K，可实现从暖光到冷光的平滑过渡。
• 无极调颜色：支持RGB全彩调节，可通过控制红、绿、蓝三色的亮度来实现任意颜色的混合。

控制方式

• RS-485接口：支持通过RS-485接口进行集中控制，方便与智能家居系统集成。
• Modnus私有协议：支持通过Modnus协议进行设备通信和控制，确保数据传输的稳定性和安全性。

设备兼容性

• 单色灯带：支持单色灯带的亮度调节和冷暖光切换。
• RGB彩色灯带：支持RGB灯带的颜色切换和亮度调节，可根据项目需求预设颜色。

四、应用场景

RGB灯带调光器适用于多种场景，包括但不限于：

• 家居照明：实现全屋灯光的调光调色，营造温馨或明亮的氛围。
• 商业场所：如餐厅、酒店、商场等，可根据不同时间段和活动需求调整灯光效果。
• 娱乐场所：如酒吧、KTV、电影院等，通过动态调整灯光颜色和亮度，增强氛围体验。

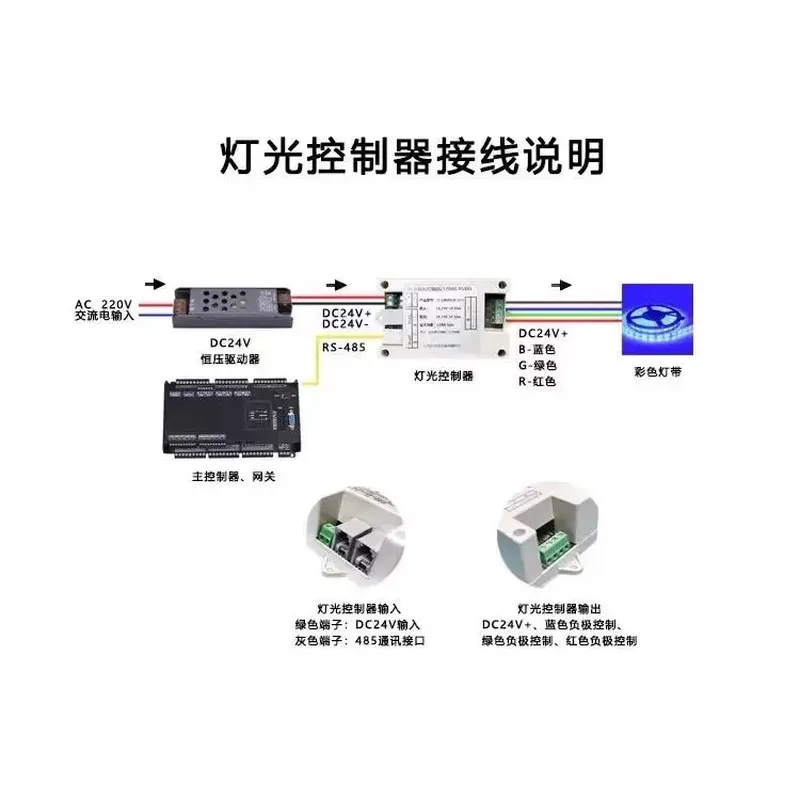

五、安装指南

硬件安装

1. 电源连接：将调光器的输入端连接到DC12V~24V电源。
2. 灯带连接：将RGB灯带的输出端连接到调光器的对应输出端子。
3. 通信连接：使用RJ-45网线将调光器的RS-485接口连接到控制主机。

软件配置

1. 设备识别：通过控制主机识别调光器的设备ID。
2. 参数设置：根据需要设置调光器的通信参数（如波特率、校验位等）。
3. 场景预设：在控制主机上预设不同的灯光场景，如“浪漫模式”、“工作模式”等。

六、使用方法

基本操作

• 开关控制：通过发送控制命令打开或关闭灯光。
• 亮度调节：通过调整亮度值（0-100%）来改变灯光亮度。
• 色温调节：通过调整色温值（3000K-6500K）来改变灯光色温。
• 颜色调节：通过调整RGB值（0-255）来改变灯光颜色。

高级功能

• 模式切换：切换不同的灯光模式，如“浪漫模式”、“报警模式”等。
• 数据保存：设置是否保存配置数据，以便在设备重启后恢复之前的设置。

七、协议说明

Modnus协议表（RGB-Modbus RTU V1.2）

八、故障排除

• 灯光不亮：检查电源连接是否正常，确认调光器是否收到控制命令。
• 颜色异常：检查RGB值设置是否正确，确认灯带连接是否松动。
• 通信失败：检查RS-485通信线是否连接正确，确认波特率和校验位设置是否匹配。

九、保修信息

• 保修期限：自购买之日起12个月内。
• 保修范围：产品在正常使用情况下出现的故障或性能问题。
• 保修条件：需提供购买凭证，人为损坏或不当使用不在保修范围内。
