产品概述

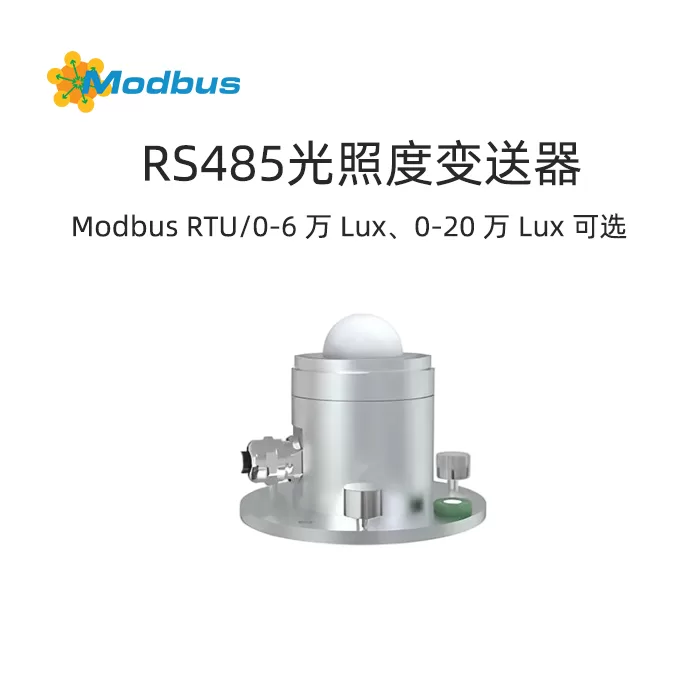

ModbusIlluminance变送器是一款High Precision、High Stability的Illuminance测量仪器。它采用铝制外壳，防护等级 IP65，可用于室外或恶劣的现场环境。该变送器采用 485 Communication，标准 ModBus-RTU CommunicationProtocol，Communicationaddress及Baud rate可设置，最远Communication距离 2000 米。产品供电为 7-30V 宽电压供电，主要应用于农业大棚、花卉培养温室、农业大田、电子设备生产线等需要Illuminance监测的场合。
产品特点
- High Precision测量：测量范围 0-6 万 Lux、0-20 万 Lux 可选，High Precision型号测量误差 ≤ 4%。
- 485 Communication：标准 ModBus-RTU CommunicationProtocol，Communicationaddress及Baud rate可设置，最远Communication距离 2000 米。
- 坚固耐用：铝制外壳，防护等级 IP65，可用于室外或恶劣的现场环境。
- 宽电压供电：7-30V 直流宽电压供电。
主要Technology指标
| 参数名称 | 指标 |
|---|---|
| 直流供电 | 7-30V DC |
| 最大功耗 | 0.4W |
| 精度 | ±7%(25℃) High Precision ±4%(25℃) |
| 光照强度量程 | 0-65535Lux；0-20万Lux |
| 长期稳定性 | ≤5%/y |
| Responsetime | ＜1s |
| 输出信号 | RS485(ModBusProtocol) |
产品应用
- 农业大棚：监测棚内Illuminance，实现智能温控、补光照明等Function。
- 花卉培养温室：监测Illuminance，为花卉生长提供适宜的光照条件。
- 农业大田：监测Illuminance，指导农事活动，提高农业生产效率。
- 电子设备生产线：监测生产线Illuminance，确保产品质量。
- 安装方法：
- 使用螺丝透过Sensors上的安装孔，将Sensors固定在安装位置上。
- 确保设备与地面平行（可调节手拧螺丝并View水平泡状态来确定是否平行）。
- 安装Complete后，摘除保护盖。
- 接线说明：
- 宽电压电源输入 7~30V 均可。
- 485 信号线接线时注意 A/B 条线不能接反，总线上多台设备间address不能冲突。
配置软件
- **软件选择：**打开Resources包，选择“debug软件”—“485 参数配置软件”，找到“485 参数配置Tools”打开即可。
- 参数设置：
- 选择正确的 COM 口。
- 单独只接一台设备并上电，点击软件的测试Baud rate，软件会测试出当前设备的Baud rate以及address，默认Baud rate为 4800bit/s,默认address为 0x01。
- 根据使用需要修改address以及Baud rate，同时可查询设备的当前Function状态。
- 如果测试不成功，请重新检查设备接线及485驱动安装情况。
CommunicationProtocol
- **Coding：**8 位binary
- **data bit：**8 位
- **奇偶check digit：**无
- **stop bit：**1 位
- **ErrorVerification:**CRC（冗余循环码）
- **Baud rate：**1200bit/s、2400bit/s、4800bit/s、9600 bit/s、19200bit/s、38400bit/s、57600bit/s、115200bit/s 可设，出厂默认为 4800bit/s
