设备模板在Modbus物联网平台中扮演着至关重要的角色，它极大地简化了设备的集成和管理过程，使得用户能够高效地部署和操作设备。以下是设备模板的主要功能优势和使用步骤的介绍。
设备模板的功能优势 #
简化设备管理 #
设备模板整合了所有关键的配置信息，包括设备类型、从机地址、寄存器和数据类型等，从而使得设备的添加和管理过程更加简便和统一。用户只需选择适当的模板，即可迅速添加新设备。
减少配置错误 #
通过使用预定义的设备模板，可以显著减少手动输入配置信息时的错误，特别是在复杂的系统和多设备环境中，这一点尤为重要。
提升工作效率 #
设备模板的使用大大提高了添加大量相似设备的效率。通过一次性配置一个模板，用户只需在添加时修改从机地址，即可将该配置复制到所有相似设备，无需逐一单独配置。
灵活性与扩展性 #
私有设备模板库为用户提供了针对特定应用的灵活性。用户可以根据不同的需求或设备类型创建专用模板，并随着业务或技术的发展灵活添加新的设备模板。
节省开发时间 #
对于正在开发的复杂物联网系统，设备模板库能够显著减少开发时间，提高工作效率。
使用步骤 #
新增设备模板 #

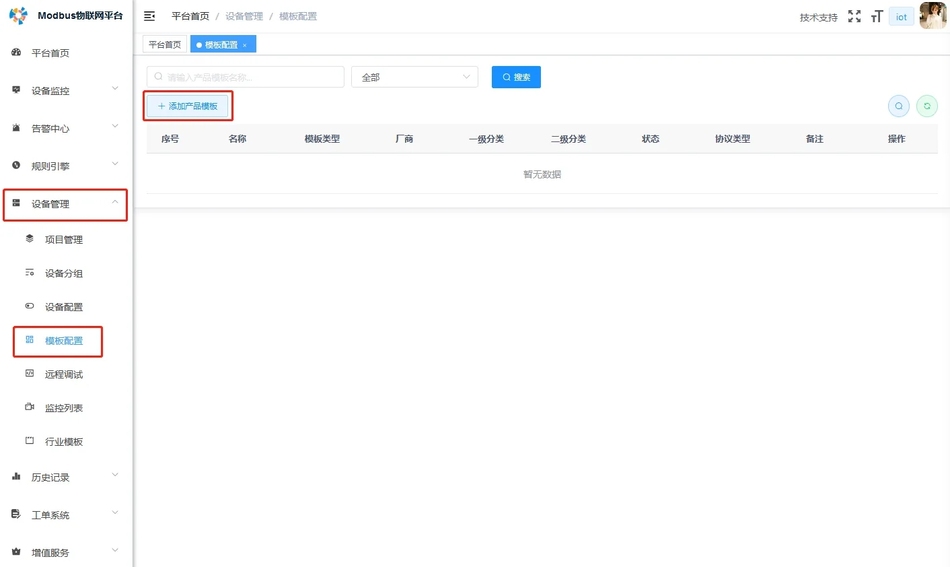

- 路径：设备管理 → 模板配置

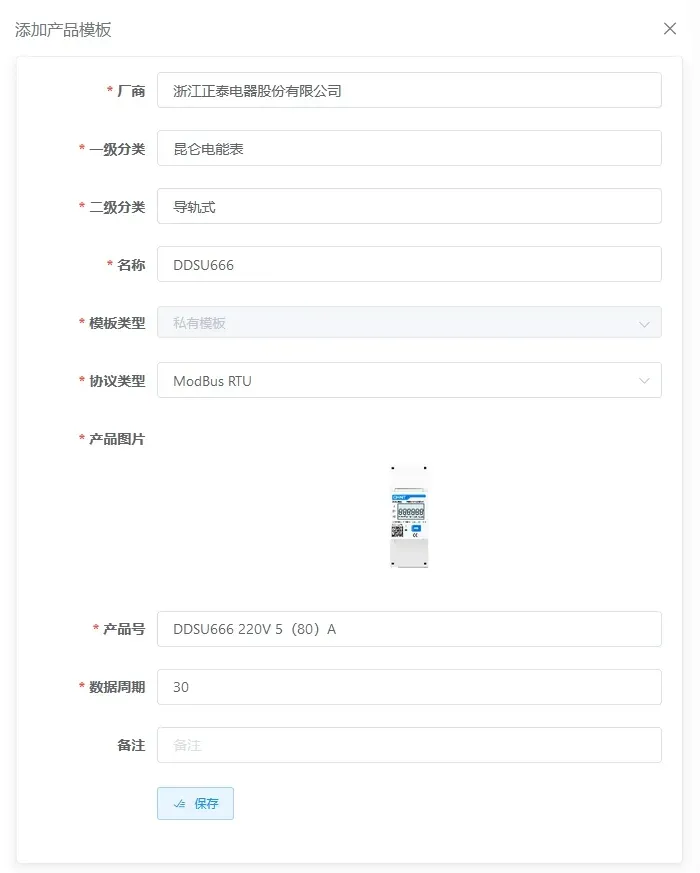

- 在Modbus物联网平台上创建新设备模板，并定义模板的厂商、分类、名称、协议类型和数据周期等信息。

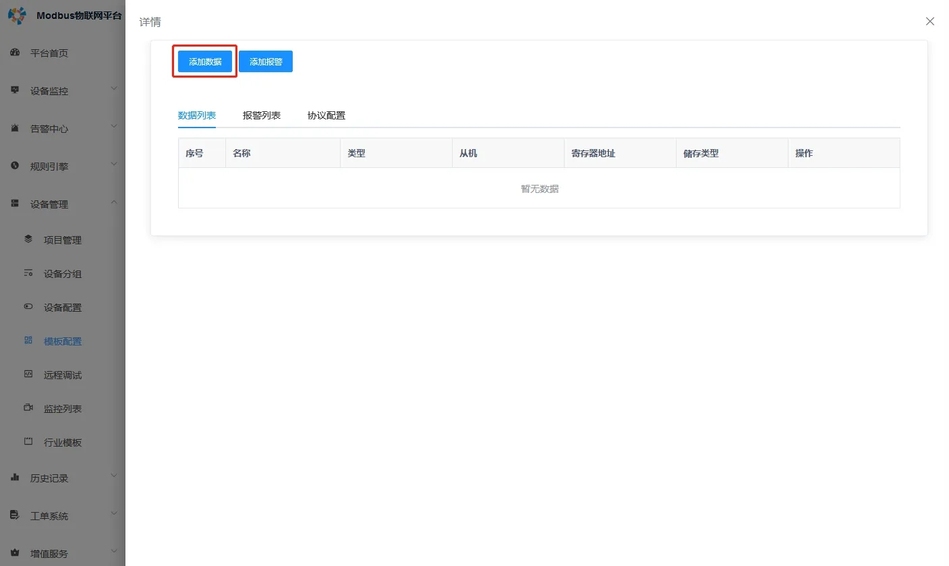

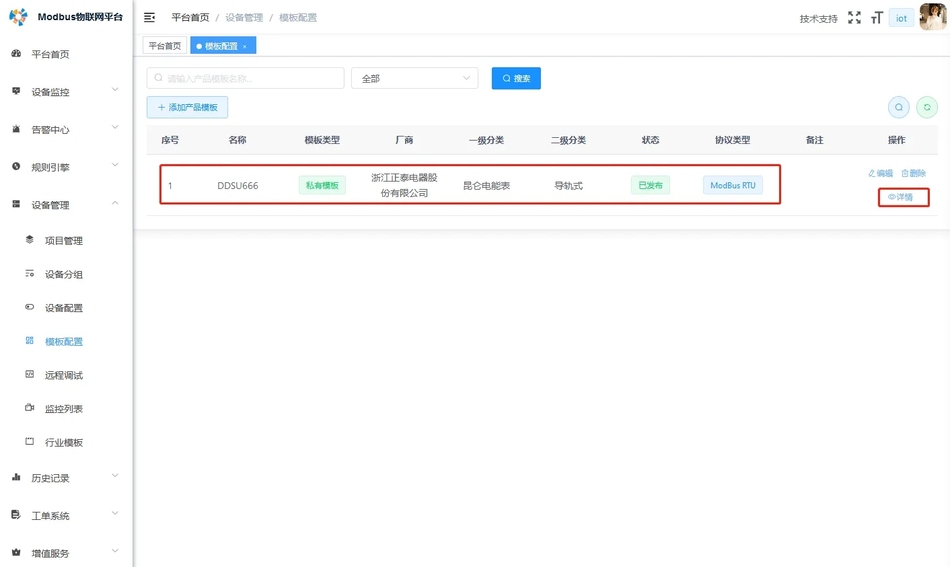

添加从机设备 #

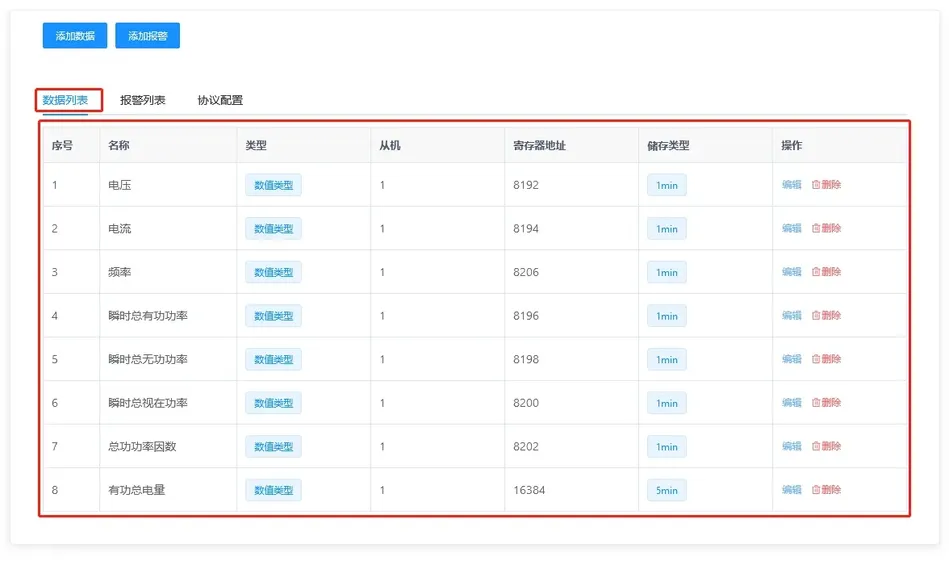

- 根据设备的功能，定义设备名称、数据类型、从机地址、寄存器、Modbus功能码和数据格式等信息。
读写指令说明 #
| 名称 | 说明 |
| 数据类型 | ●数据属性 ●配置属性 |
| 数据节点类型 | ●数据属性 ●配置属性 ●数值类型 ●状态类型 ●开关类型 ●GPS类型 ●显示型 ●点动型 |
| 从设备地址 | 地址号为 modbus 从机设备的地址，它的范围为 1~255，这里我们填写的数据都是 10 进制显示数据，如某款 modbus 从机设备的地址为 0x11,则这里地址为填写 17 就行， 把16进制11转换为10进制17（在线16进制转10进制：https://jisuan5.com/hexadecimal-to-decimal/） |
| 寄存器 | 寄存器为 modbus 从机的寄存器偏移地址，日常我们浏览设备说明书时，一般会有 2 种形式： 寄存器地址 如 湿度寄存器地址为 0000H，湿度传感器属性寄存器地址为 1 PLC 或者组态地址 如果是PLC地址，则需要转换一下，一般则为去掉最高位，在减去 1 则可，如 40001， 去掉最高位变为 00001，减去 1，则为 0, 40001 -> 0，40002 -> 1 ，这里大家一定不能混淆 。 |
| 储存策略 | ●变化储存 (数值发生变动时进行储存） ●实时储存（数据立即储存，以保留数据的实时性） ●30S ●1min ●5min ●30min ●1h ●1day |
| 数据精度 | 数据精度为数据的有效位数，比如传递的数 10.234，如果数据精度选择 2，则小数点第 三位会被四舍五入变为 10.23，其他类似。 |
| 公式处理(平台->设备) | 公式处理（设备->平台）为采集过来的数据，经过公式计算后储存和展示使用，比如采 集到数值是 100，我们要除以 10 使用，则可以填写 x/10 即可。 |
| 公式处理(设备->平台) | 平台->设备的公式是写数据的时候使用。 |
| 功能码 | ●01/05 — 对开关量（bit位）进行读写，写入默认使用05功能码 ●02 — 对开关量（bit位）进行读，是只读的，不允许写入 ●03/06 — 对整形/浮点型数据进行读写，写入默认使用06功能码 ●04 — 对整形/浮点型数据进行读，只读不写 |
| 读写方式 | ●只读 ●读写 |
| 数据格式 | ●16位有符号数：占用1个偏置，2个字节，表示正负整数，数据范围-32768~32767。 ●16位无符号数：占用1个偏置，2个字节，表示正整数，数据范围0~65535。 ●32位有符号数：占用2个偏置，4个字节，表示正负整数，数据范围- 2147483648~ 2147483647。 ●32位无符号数：占用2个偏置，4个字节，表示正整数，数据范文0~ 4294967295。 ●32位浮点型数：占用2个偏置，4个字节，可表示正数、负数、正数、小数。 |
| 数据顺序 | ●A B ●B A ●A B C D ●C D B A ●D C B A ●B A D C |

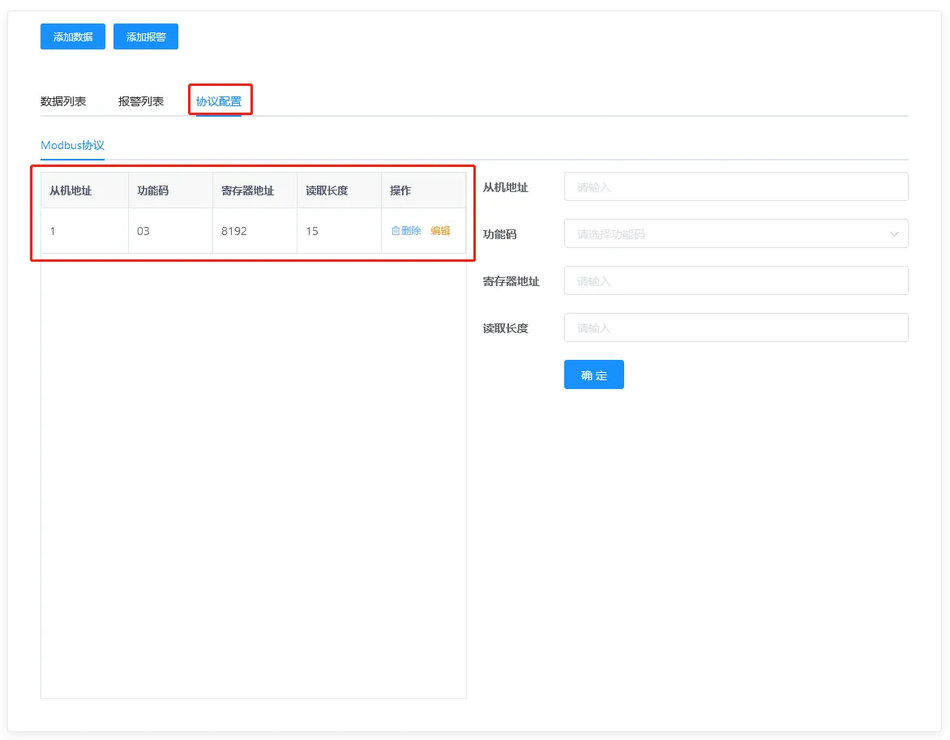

配置Modbus批量读功能 #
- 设备模板可以配置批量读取多个寄存器，通过指定开始地址和寄存器数量，显著提高通信效率和数据吞吐量。
