正泰DDSU666电表接入 Modbus物联网平台

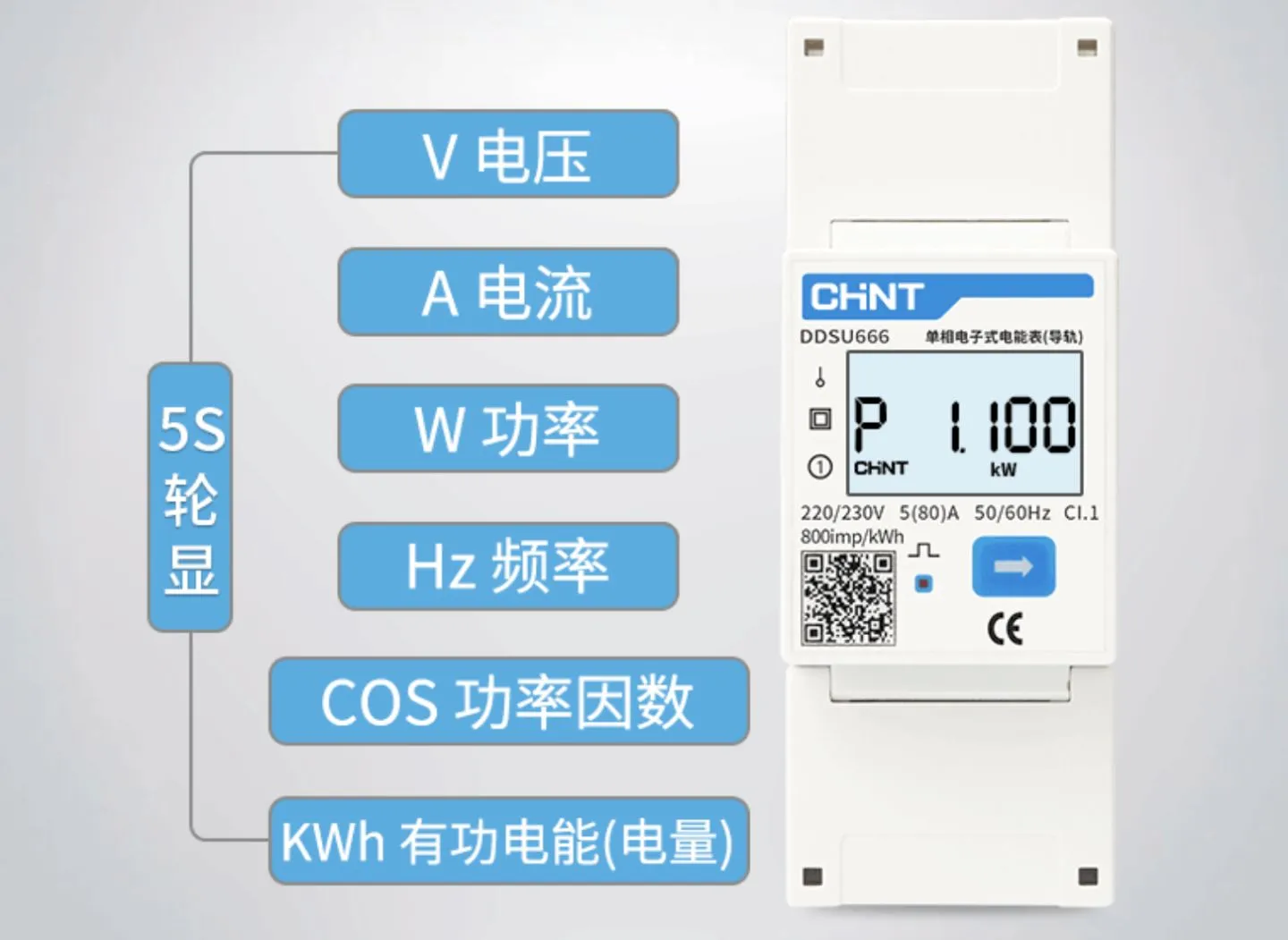

这个示例，我们介绍如何将正泰 DDSU666 单相导轨式电表接入 Modbus物联网平台，并实现以下数据的采集上报：

• 电压
• 电流
• 瞬时总有功功率
• 瞬时总无功功率
• 瞬时总视在功率
• 总功功率因数
• 有功总电能

该电表用于普通的单相用电系统，包括家庭用电以及普通的商业用电。对于工业场景的三相电表和其它品牌的智能电表产品，以下方法同样适用。

电表接线示例 #

该电表支持 RS485/Modbus 协议，我们通过 DTU 将电表接入 Modbus物联网平台，DTU 负责 Modbus 报文透传。

DTU 和电表通过 485 总线连接，可以在一个 DTU 上连接多个电表，从而采集多个回路的用电数据。

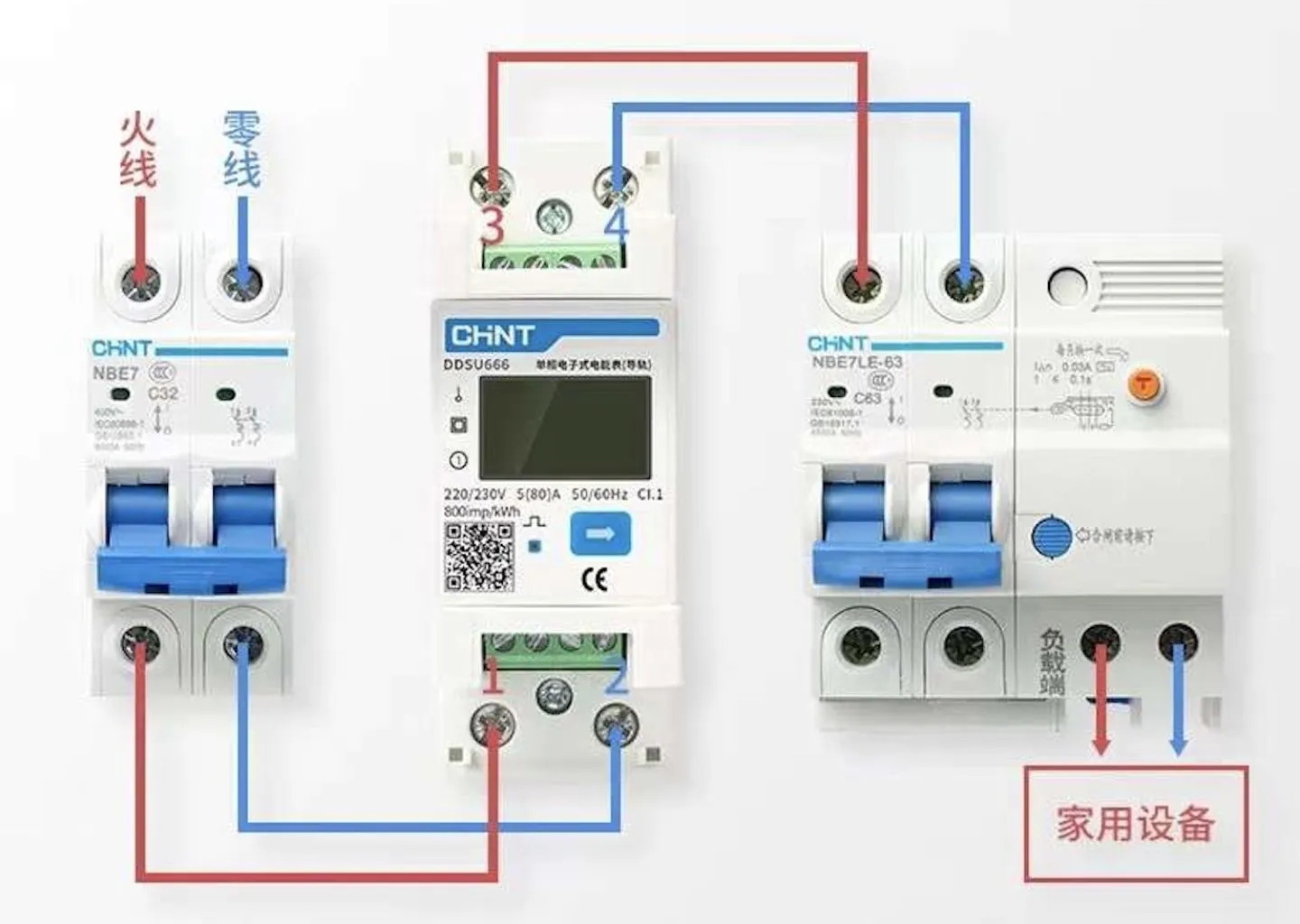

电表的交流电端口接线方式如下图：

关于电表的更多详细介绍，请以厂家的产品说明书为准。

配置从机地址及寄存器 #

要在设备类型中显示 Modbus 配置功能，需要先将设备类型的接入协议设置为 Modbus RTU 透传。

在设置之前，通常我们要参考设备厂商提供的 Modbus 协议手册，如下：

参数地址	参数代号	参数说明	数据类型	数据长度Word	读写属性
0000H	UcodE	编程密码 codE	int	1	R
0001H	REV.	软件版本	int	1	R/W
0002H	CLrE	电能清零 CLr.E	int	1	R/W
0003H	RESERVED	保留	int	1	R/W
0004H	RESERVED	保留	int	1	R/W
0005H	ChangeProtocol	协议切换设置	int	1	R/W
0006H	Addr	此地址只有 Modbus-RTU 时有效	int	1	R/W
0007H	RESERVED	保留	int	1	R/W
0008H	RESERVED	保留	int	1	R/W
0009H	RESERVED	保留	int	1	R/W
000AH	RESERVED	保留	int	1	R/W
000BH	RESERVED	保留	int	1	R/W
000CH	BAud	波特率	int	1	R/W
000DH	RESERVED	保留	int	1	R/W
000EH	RESERVED	保留	int	1	R/W
000FH	RESERVED	保留	int	1	R/W
0010H	RESERVED	保留	int	1	R/W
2000H	U	A 相电压	float	2	R/W
2002H	I	A 相电流	float	2	R/W
2004H	P	瞬时总有功功率	float	2	R/W
2006H	Q	瞬时总无功功率	float	2	R/W
2008H	S	瞬时总视在功率	float	2	R/W
200AH	PF	总功功率因数	float	2	R/W
200CH	RESERVED	保留	float	2	R/W
200EH	Freq	电网频率	float	2	R/W
2010H	RESERVED	保留	float	2	R/W
4000H	Ep	有功总电能	float	2	R/W

以 A相电压 数值寄存器为例：

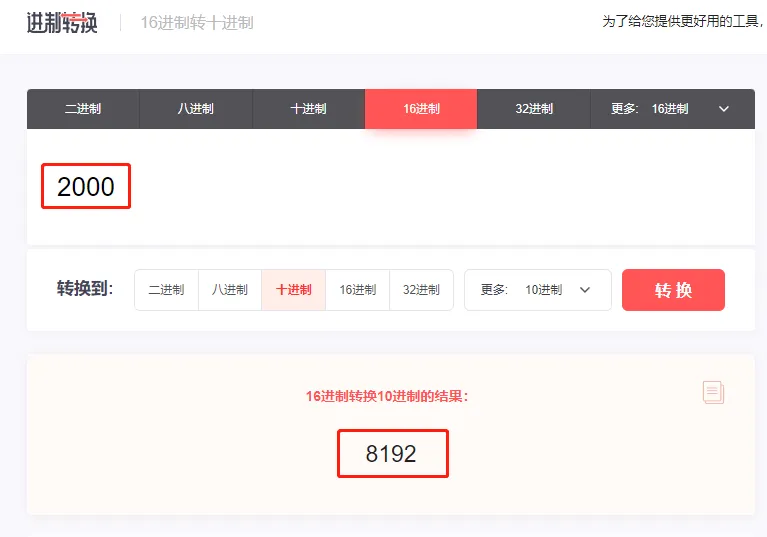

• 寄存器地址是 2000H，这是16进制的表示方式，这里需要转换成10进制。（在线16进制转10进制）

• 数据类型是 float，表示带有小数的浮点数。
• 寄存器数量是 2，表示数据长度有2个寄存器，也就是32位。
• 读写类型是 R/W，表示是保持寄存器，用 03 功能码来读取。

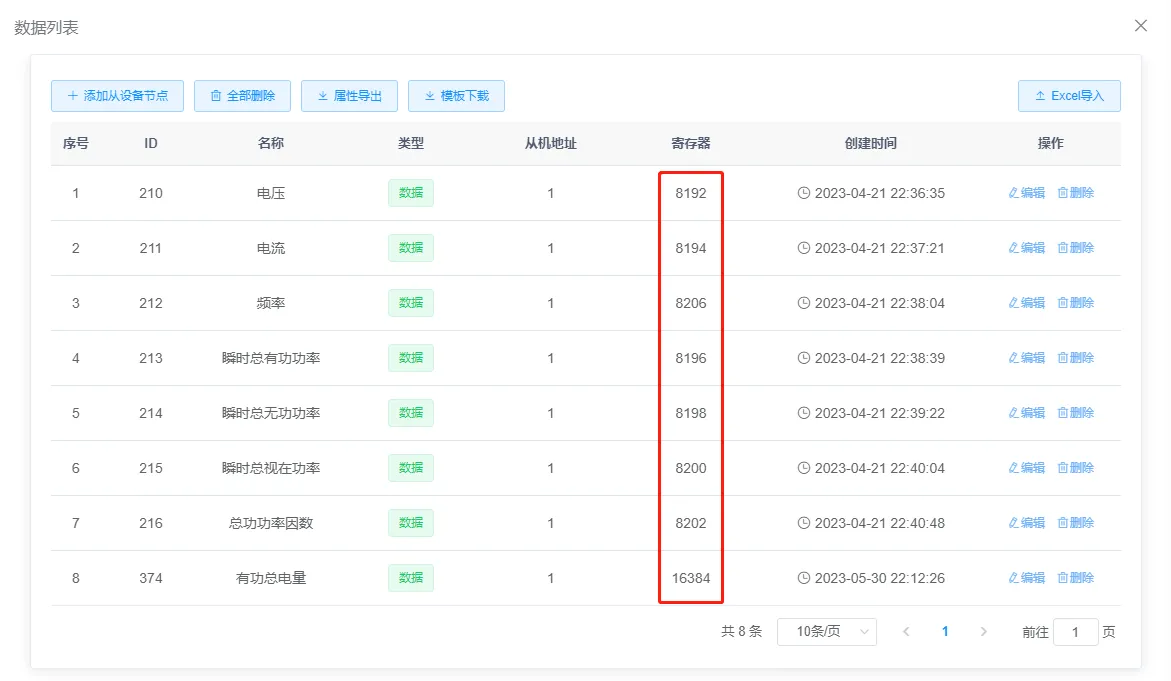

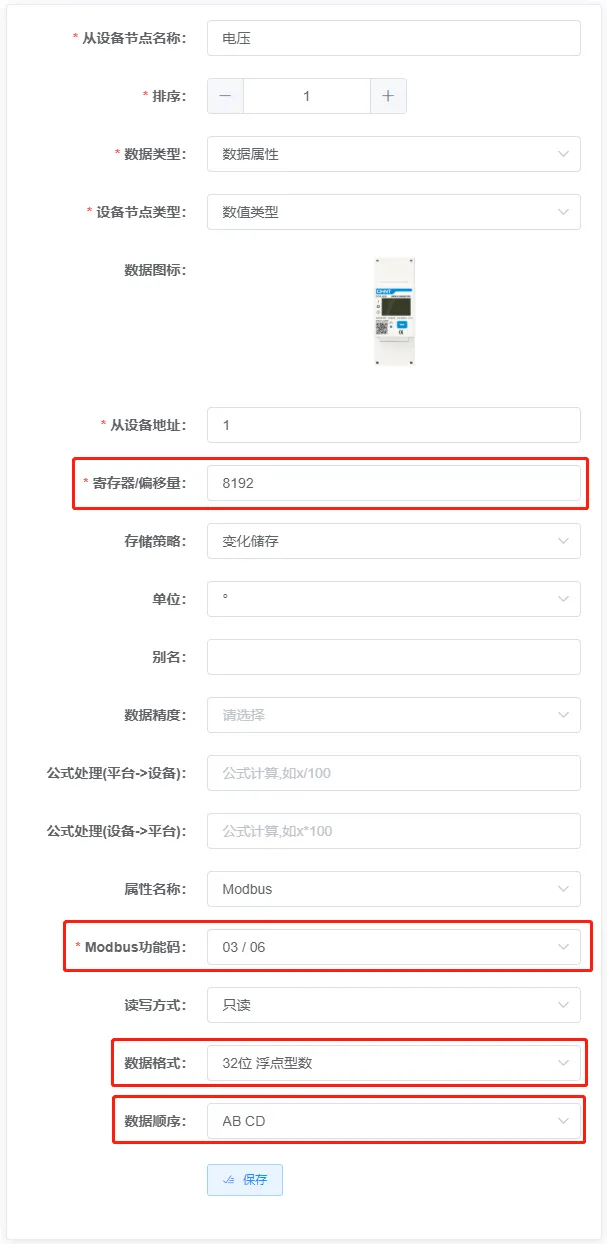

按照手册中的寄存器信息，我们对设备类型的 Modbus 设置如下：

不同厂家的产品，支持的 Modbus 寄存器略有不同，请您参考实际产品手册。

扩展阅读 #

整理好的16进制转10进制的寄存器表

参数地址	十进制对照表	参数代号	参数说明	数据类型	数据长度Word	读写属性
0000H	/	UcodE	编程密码 codE	int	1	R
0001H	/	REV.	软件版本	int	1	R/W
0002H	/	CLrE	电能清零 CLr.E	int	1	R/W
0003H	/	RESERVED	保留	int	1	R/W
0004H	/	RESERVED	保留	int	1	R/W
0005H	/	ChangeProtocol	协议切换设置	int	1	R/W
0006H	/	Addr	此地址只有 Modbus-RTU 时有效	int	1	R/W
0007H	/	RESERVED	保留	int	1	R/W
0008H	/	RESERVED	保留	int	1	R/W
0009H	/	RESERVED	保留	int	1	R/W
000AH	/	RESERVED	保留	int	1	R/W
000BH	/	RESERVED	保留	int	1	R/W
000CH	/	BAud	波特率	int	1	R/W
000DH	/	RESERVED	保留	int	1	R/W
000EH	/	RESERVED	保留	int	1	R/W
000FH	/	RESERVED	保留	int	1	R/W
0010H	/	RESERVED	保留	int	1	R/W
2000H	8192	U	A 相电压	float	2	R/W
2002H	8194	I	A 相电流	float	2	R/W
2004H	8196	P	瞬时总有功功率	float	2	R/W
2006H	8198	Q	瞬时总无功功率	float	2	R/W
2008H	8200	S	瞬时总视在功率	float	2	R/W
200AH	8202	PF	总功功率因数	float	2	R/W
200CH	/	RESERVED	保留	float	2	R/W
200EH	8206	Freq	电网频率	float	2	R/W
2010H	/	RESERVED	保留	float	2	R/W
4000H	16384	Ep	有功总电能	float	2	R/W
