VisualHMI LUA 告警集中管理：warning_set 批量触发与 8 从机解析

多台 PLC 告警数量庞大时，图形化告警配置效率低。用 LUA 脚本做告警集中管理：warning_set_mode 开启脚本告警，warning_set 按位批量触发/清除，on_parse_warning 动态生成告警文本。

1. API

2. 场景：8 台 PLC 告警集中管理

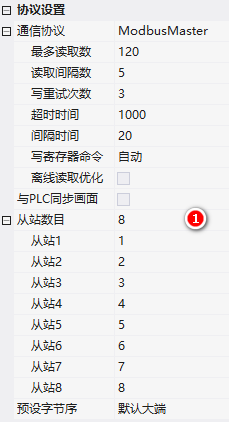

Modbus RTU 总线挂 8 台 PLC（站地址 1~8），每台 100 个同构告警点，告警起始地址 4×1000、连续 6 个地址（每个地址 16 个 bit 对应 16 个告警）。

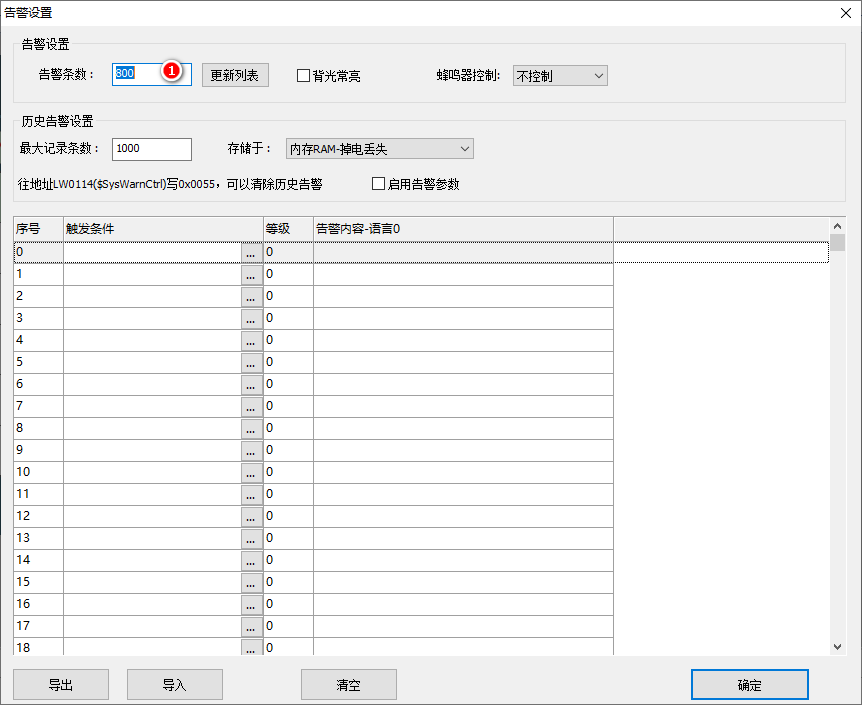

工程配置：工程→告警设置，告警条数设 768（8 台×96 条，不能小于实际条数）。告警控件属性按需配。

3. LUA 实现

3.1 初始化

function on_init()
  warning_set_mode(1)          -- 启用 Lua 告警解析
  set_auto_read(0)             -- 脚本控制读取
  create_resp_que()            -- 队列发送, 使能回调 on_cmd_resp
  for i = 0, 7 do
    select_slave(i)
    start_read(i+1, VT_4x, 0x1000, 6)  -- 读从机1~8的告警
  end
end

3.2 触发/解除告警

on_cmd_resp 里解析每个从机、每个寄存器（0x1000~0x1005）、每个 bit：

-- 告警文本表: 4x1000 bit0~bit15 ... 4x1005 bit0~bit15 共96条
_warningTb = {
  "相序保护","水流开关保护","水位开关保护","制热出水温度过高",
  "下水流开关断开","1#电流故障","2#电流故障","线控器通讯故障",
  -- ... 完整96条见源文档
}

function on_cmd_resp(slave, vtype, addr, count, ret, wr)
  if ret == 0 and wr == 0 then
    if vtype == VT_4x and addr == 0x1000 and count == 6 then
      select_slave(slave)  -- 从机1~8
      for i = 0, 5 do      -- 6个告警寄存器
        local val = get_uint16(VT_4x, 0x1000 + i)
        for j = 0, 15 do   -- 16个bit
          local idx = i*16 + j + 1
          -- 跳过"预留"位: idx==35, 41~48, 85~96
          if idx ~= 35 and not (idx >= 41 and idx = 85 and idx > j) & 0x01), 1)
          end
        end
      end
    end
  end
end

3.3 解析告警文本（带从机前缀）

function on_parse_warning(id, text, screen_id, control_id, p0, p1, p2, p3)
  local slaveId = (id // 96) + 1     -- 第几个从机
  local msgId   = id % 96            -- 告警类型ID
  if msgId == 0 then msgId = 96 end
  local curWarnMsg = "从机" .. string.format("%02d", slaveId) .. ": " .. _warningTb[msgId]
  return curWarnMsg, 1               -- 返回GBK编码(0=UTF8/1=GBK)
end

整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）LUA 教程「告警记录」，版权归大彩科技所有。
