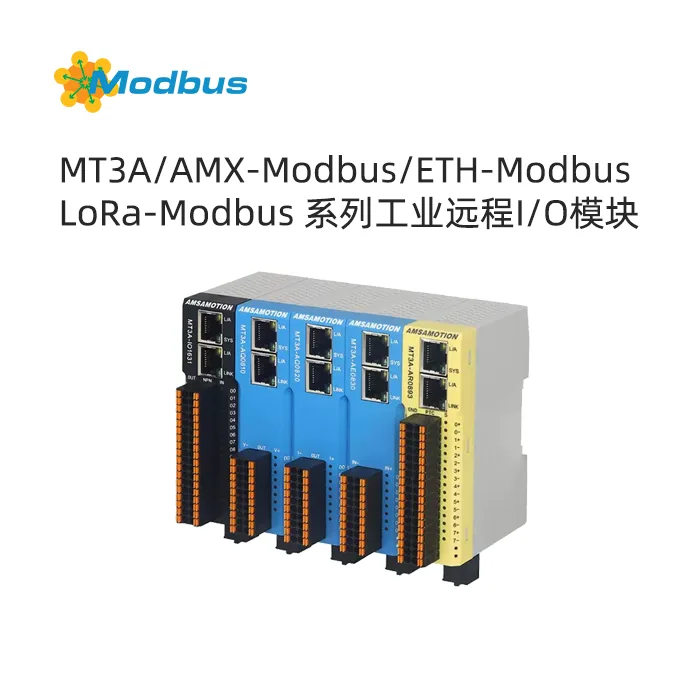

MT3A/AMX-Modbus/ETH-Modbus/LoRa-Modbus 工业远程I/O模块

描述

一、产品概述

工业远程I/O模块系列是专为工业自动化数据采集与远程控制打造的高性能分布式IO解决方案。产品线涵盖MT3A系列（Modbus TCP） 、AMX-Modbus系列（Modbus RTU/TCP） 、简易型（JY-Modbus） 、标准型（Modbus RTU） 、网络型（ETH-Modbus，支持S7协议） 及无线型（LoRa-Modbus） 六大系列，全面覆盖数字量、模拟量、温度、称重等各类信号采集与控制需求–。

产品采用工业级高品质材料与制造工艺，通过快速脉冲群测试等级3（±2KV） 、空气放电等级3（±8KV） 、接触放电等级2（±4KV） 等多项电磁兼容测试，具备过流、过压、反接保护功能，确保在复杂工业现场环境中稳定运行。

二、MT3A系列—Modbus TCP一体式远程I/O模块

系列概述

MT3A系列采用Modbus TCP总线接口，内置双工业以太网口并集成交换机功能，模块体积小巧（105×70×28mm），占用空间小、实时性高-1-4。支持TCP客户端和TCP服务器两种连接方式-4。17个模块仅占用1个通信资源，主站负责管理和通信所有从站，每个网络从站配置完成后可自动将其内部寄存器映射到网络主站中-1-4。支持可拔插弹簧端子，通过简单的手动压力即可完成线缆连接，方便维护和更换-4。

MT3A系列型号详解

（一）数字量模块

数字量模块技术参数：

• 信号类型：NPN/PNP可选

• “0”信号电压（PNP）：-3V~+3V；“1”信号电压（PNP）：15~30V

• “0”信号电压（NPN）：15~30V；“1”信号电压（NPN）：-3V~+3V

• 输入滤波时间：0ms（0~255ms可调）

• 输入电流：4mA

• 隔离方式：光耦隔离

• 额定电压：24VDC（18V~30V）

• 单通道额定电流：0.5A

（二）模拟量模块

模拟量模块技术参数：

• 输入信号（电压）：0~10V（0~10000）；输入信号（电流）：0~20mA（0~20000）

• 分辨率：16BIT

• 采样速率：0.1S

• 精度：0.05%FS

• 输入阻抗（电压）：100KΩ；输入阻抗（电流）：100Ω

• 输出信号（电压）：0~10V（0~10000）；输出信号（电流）：0~20mA（0~20000）

• 输出分辨率：12BIT

• 输出精度：电压0.3%FS / 电流0.5%FS

• 负载阻抗（电压）：≥1000Ω；负载阻抗（电流）：≤600Ω

（三）温度模块

MT3A-AR0893热电阻模块参数：

• 输入信号类型：PT50、PT100、PT200、PT500、PT1000、CU50、CU100

• 分辨率：0.01℃

• 精度：PT100/PT1000 ±0.35℃；PT50/PT200/PT500/CU50/CU100 ±0.50℃

• 测量范围：PT系列 -50~300℃；CU系列 -50~150℃

• 数字量转换范围：PT系列 -5000~30000；CU系列 -5000~15000（读取值除以100为实际温度值）

• 采样速率：6ms/每通道

MT3A-AT0892/AT1692热电偶模块参数：

• 输入信号类型：B、E、J、K（默认）、R、S、T、N全系列热电偶

• 分辨率：0.1℃

• 精度：±2℃

• 测量范围：B（100~1820℃）、E（-270~1000℃）、J（-210~1200℃）、K（-270~1372℃）、R（-50~1768℃）、S（-50~1768℃）、T（-270~400℃）、N（-260~1300℃）

• 数字量转换范围：实际温度×100=对应数字量

• 采样速率：滤波参数为0时约0.2秒；滤波参数为10时约2秒

（四）称重模块

三、AMX-Modbus系列——标准Modbus协议数据采集模块

系列概述

AMX-Modbus系列采用标准Modbus协议通信，支持通讯多样、应用稳定、组态灵活、支持定制等特点。产品分为简易型、标准型、网络型、无线型四大类别，满足从本地RS485采集到远程网络控制、无线传输的全场景需求。

3.1 简易型（JY-Modbus）—— Modbus RTU

产品定位： 经济型Modbus RTU IO采集模块

核心特点：

• 1路RS485接口

• 支持Modbus RTU协议

• 响应速度：50ms

选型表：

适用场景： 简单IO采集与控制、成本敏感型项目、本地RS485组网

3.2 标准型（Modbus RTU）

产品定位： 功能完善的Modbus RTU IO采集模块

核心特点：

• 2路RS485接口–

• 支持Modbus RTU协议

• 支持RTU主站功能–

• 响应速度：50ms–

选型表：

适用场景： 工业现场信号采集与控制、PLC远程IO扩展、SCADA系统数据采集

3.3 网络型（ETH-Modbus）—— Modbus TCP / S7协议

产品定位： 支持以太网通讯的高性能IO采集模块

核心特点：

• 2路RS485接口–

• 支持Modbus TCP协议

• 支持S7 TCP协议（西门子专用）

• 支持RTU主站功能–

• 响应速度：5ms–

S7-TCP模块核心优势：

• 适用于西门子以太网系列S7-200、S7-200 SMART、S7-300、S7-1200、S7-1500等支持S7协议的PLC

• PLC无需任何编程即可通过映射的寄存器地址直接访问模块

• 不需要安装GSD文件、不需要配置软件、不需要在PLC程序里导入通信程序、不是Modbus通信

• 解决了传统扩展模块只能挂在PLC主机旁边、无法远距离使用的限制，可通过以太网实现0-50米远距离扩展

• 不受常规模块数量限制，可实现多个模块扩展（个数跟PLC S7资源有关）

选型表：

适用场景： 西门子PLC远程IO扩展、需要远距离分布式控制的项目、Modbus TCP/IP网络控制系统

3.4 无线型（LoRa-Modbus）—— LoRa无线传输

产品定位： 无需布线的无线IO采集与控制模块

核心特点：

• 1路RS485接口–

• 支持LoRa无线通讯传输

• 支持点对点/点对多模式

• 支持主站口模式和透传口模式

• 响应速度：150ms–

• 空旷最大距离约2公里（不中继时）-29

通讯模式：

• 主站口模式：组态软件/PLC/触摸屏等作为Modbus RTU主站，通过RS485连接LoRa Modbus模块（从站）

• 透传口模式：LoRa Modbus模块作为Modbus RTU从站1，通过RS485连接更多Modbus RTU从站设备

• 点对点/点对多模式：支持一个主站与多个从站之间的LoRa无线通讯

选型表：

适用场景： 布线困难的环境、远距离分布式采集、农业大棚监测、户外设备监控

四、兼容设备与系统

远程I/O模块系列兼容以下品牌PLC设备及SCADA系统：

PLC品牌：

• 西门子（SIEMENS） ：S7-200、S7-200 SMART、S7-300、S7-1200、S7-1500

• 三菱（MITSUBISHI）

• 欧姆龙（OMRON）

• 施耐德（Schneider Electric）

SCADA系统：

• WinCC（西门子）

• 组态王（KingView） 7.5 SP3

• InTouch（Wonderware）

通讯协议支持：

• Modbus TCP主站

• TCP客户端方式连接

• TCP服务器方式连接–

五、常规PLC模块数量限制参考

SMART200系列

S7-1200系列

S7-TCP模块的优势： 通过以太网实现0-50米远距离扩展，突破了传统扩展模块只能在PLC主机旁边的距离限制–。

六、通用技术参数

七、产品功能特点

7.1 工业级品质

采用工业级高品质材料和制造工艺，符合快速脉冲群测试等级3（±2KV） 、空气放电等级3（±8KV） 、接触放电等级2（±4KV） 等电磁兼容标准。

7.2 双网口内置交换机（MT3A/网络型）

模块自带双网口，支持交换机功能，可实现级联扩展，简化网络布线-1。

7.3 可拔插弹簧端子

通过简单的手动压力即可完成线缆的连接，无需使用螺钉或螺母，方便维护和更换-4。

7.4 I/O种类齐全

涵盖数字量、模拟量、温度、称重等多种模块，满足不同场景使用需求-1。

7.5 轻薄机身设计

紧凑型薄片式设计，体积更小（MT3A系列仅105×70×28mm），节省空间，方便柜内安装-1-4。

八、应用场景

远程I/O模块系列广泛应用于各类工业自动化与物联网场景：

九、系列对比汇总表

十、选购指南

按通讯方式选择：

• 本地RS485采集，成本优先 → 简易型（JY-Modbus） 系列

• 本地RS485采集，功能完善 → 标准型（Modbus RTU） 系列

• 以太网通讯，与西门子PLC配套 → 网络型（ETH-Modbus，支持S7协议） 系列

• 高性能Modbus TCP，种类丰富 → MT3A系列（数字量/模拟量/温度/称重）

• 无需布线，远距离传输 → 无线型（LoRa-Modbus） 系列

按I/O类型选择：

• 纯数字量输入/输出 → MT3A-ID/OD系列、JY-Modbus-I/IO系列

• 纯模拟量输入/输出 → MT3A-AE/AQ系列、Modbus-8AI/8AO

• 数字量+模拟量混合 → ETH-Modbus-IO8R-A、Modbus-IO8R-A

• 温度采集（热电阻） → MT3A-AR0893、Modbus-8PT

• 温度采集（热电偶） → MT3A-AT0892/AT1692

• 称重采集 → MT3A-AW0415、Modbus-WT01

按PLC品牌选择：

• 西门子S7-200 SMART/S7-300/S7-1200/S7-1500 → 网络型（ETH-Modbus，支持S7协议） 系列，无需编程即可扩展

• 三菱/欧姆龙/施耐德 → 标准型（Modbus RTU） 或 MT3A系列（Modbus TCP）

十一、总结

工业远程I/O模块系列提供从简易型Modbus RTU到高性能Modbus TCP、从有线RS485到无线LoRa的全方位产品矩阵，覆盖数字量、模拟量、温度、称重等全类型信号采集与控制需求–。

产品具备以下核心优势：

• ✅ 协议全面：支持Modbus RTU、Modbus TCP、S7 TCP等多种工业协议

• ✅ 兼容性强：兼容西门子、三菱、欧姆龙、施耐德等主流PLC品牌–

• ✅ 种类丰富：数字量、模拟量、温度、称重全系列覆盖-1

• ✅ 安装便捷：DIN35导轨安装，可拔插弹簧端子-4

• ✅ 工业级品质：过流过压反接保护，电磁兼容认证

• ✅ 灵活扩展：MT3A系列17个模块仅占用1个通信资源-1

• ✅ S7协议专用：网络型支持西门子S7协议，无需编程即可扩展–

• ✅ 无线传输：LoRa无线型支持最远约2公里通讯-29

远程I/O模块已广泛应用于工业制造、楼宇自动化、环境监测、过程控制、智能仓储、能源管理、水处理等众多领域。如需了解更多产品详情或获取定制方案，欢迎咨询供应商。
