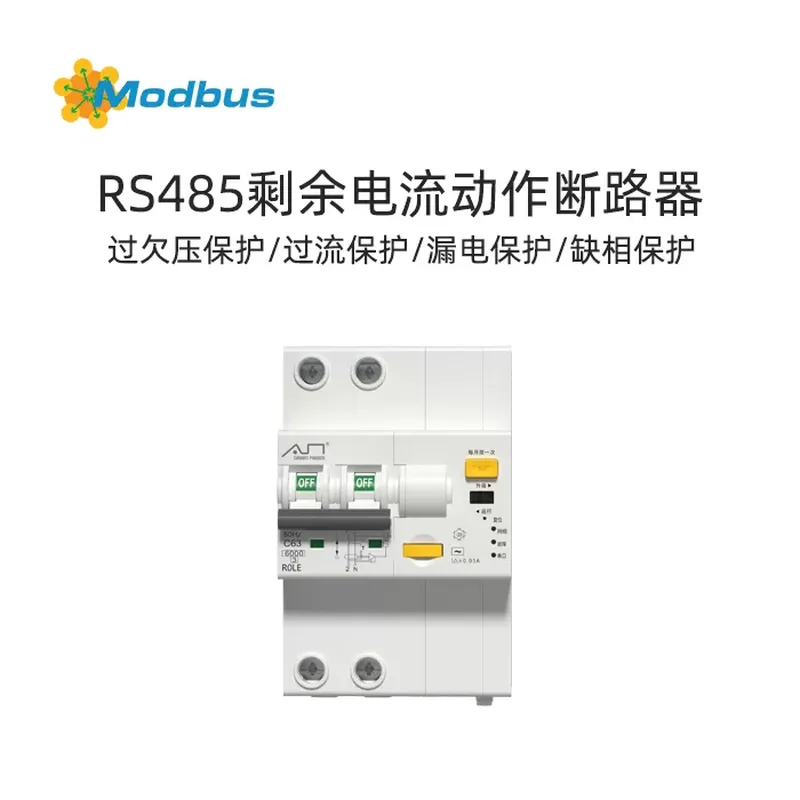

智能断路器-集精确测量、智能保护、远程控制和数据管理

产品概述

核心功能详解

一、全面电参量监测与分析

• 电压监测：三相电压、线电压实时监测，精度达0.1V
• 电流监测：各相电流及零线电流精确测量，分辨率0.01A
• 功率监测：有功功率、无功功率、视在功率分相及总计量
• 电能质量分析：功率因数、电网频率、电压电流不对称度监测
• 温度监测：设备内部及各相接线端子温度实时监控
• 漏电监测：剩余电流检测，精度达0.01mA

二、精确电能计量与数据管理

• 支持正向、反向有功电能，感性、容性无功电能计量
• 四费率电能统计，满足分时电价需求
• 各分相独立计量，提供精细化的用电分析

• 日冻结数据：支持最多62天的日用电数据记录
• 月冻结数据：提供12个月的历史用电数据
• 数据完整性：包含时间戳的完整用电信息，便于用电分析

三、智能保护功能

• 电压保护：过压、欠压、失压保护，阈值和延时可调
• 电流保护：过流保护，支持反时限特性
• 功率保护：过功率保护，防止设备过载
• 缺相保护：实时监测缺相故障
• 不平衡保护：电压、电流不平衡度保护
• 温度保护：设备过温保护
• 漏电保护：接地故障监测和保护

• 多级重合闸策略：支持5个循环的重合闸设置
• 灵活配置：重合闸次数、间隔时间可自定义
• 安全保护：重合闸失败后自动闭锁，防止故障扩大

四、远程控制与自动化

• 远程分合闸控制，支持多种控制模式
• 本地/远程锁定功能，确保操作安全
• 定时控制功能，支持预设时间点的自动操作

• 阿德云定时控制：8组定时任务设置
• 阿里云定时控制：5组支持星期选择的定时任务
• 灵活的场景适应：满足不同场景的自动化需求

五、通信与网络功能

• Modbus RTU标准协议，便于系统集成
• MQTT协议支持，实现云平台对接
• TCP/UDP通信，适应不同的网络环境

• 支持三主站备份，提高通信可靠性
• APN自定义，适应不同运营商网络
• 主动上报机制，实时状态监控

六、高级功能特性

• 支持4个时区、8个时段的费率设置
• 灵活的电价策略配置，满足复杂的计费需求

• 资产信息管理：设备编码、客户信息可配置
• 远程升级：支持固件远程升级，便于功能更新
• 自诊断功能：硬件状态自检，故障预警

• 参数保护：关键参数密码保护，防止误操作
• 数据备份：多重数据备份机制，确保数据安全
• 事件记录：详细的故障事件记录，便于故障分析

应用场景

智能建筑

工业配电

公共设施

新能源领域

技术优势

1. 高精度测量：满足各类精确计量需求
2. 全面保护：多层次、全方位的电气保护
   • 灵活配置：参数可调，适应不同应用场景
3. 可靠通信：多重通信保障，数据传输可靠
4. 强大记录：完善的数据记录和分析功能
5. 易于集成：标准协议支持，便于系统集成

总结
