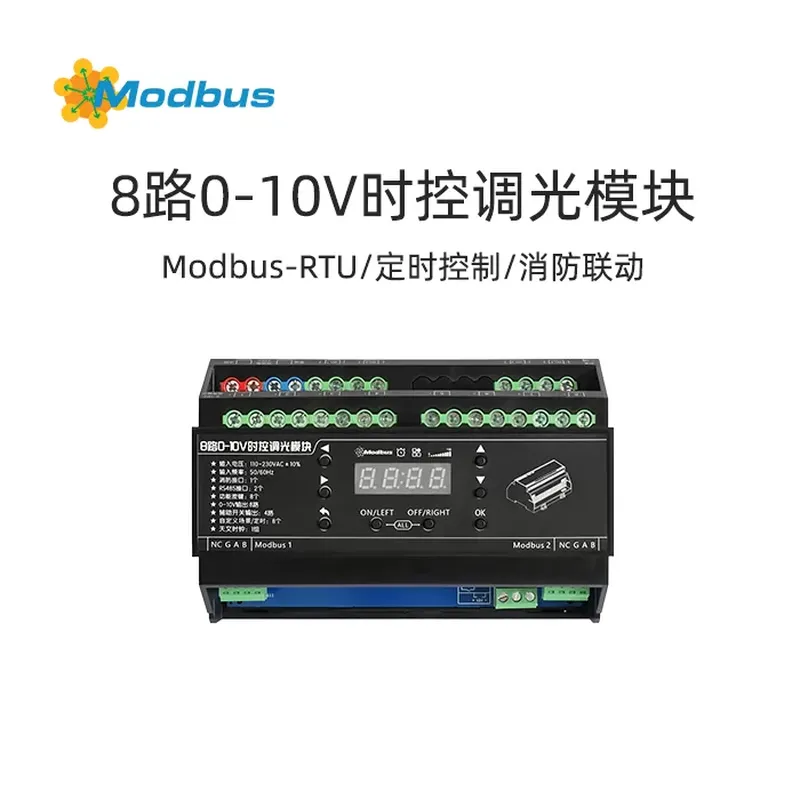

8路0-10V时控调光模块：支持Modbus RTU，8组定时场景

产品概览

核心功能亮点详解

1. 强大的调光与控制能力

• 8路独立0-10V输出：可独立控制最多8个回路或8个区域的0-10V调光驱动，单路最大输出电流40mA，稳定驱动各类灯具。
• 广泛的驱动兼容性：完美支持DIM（调光）​ 和CW（双色温）​ 类型的0-10V调光驱动，适用于调光筒灯、轨道灯、灯带等。

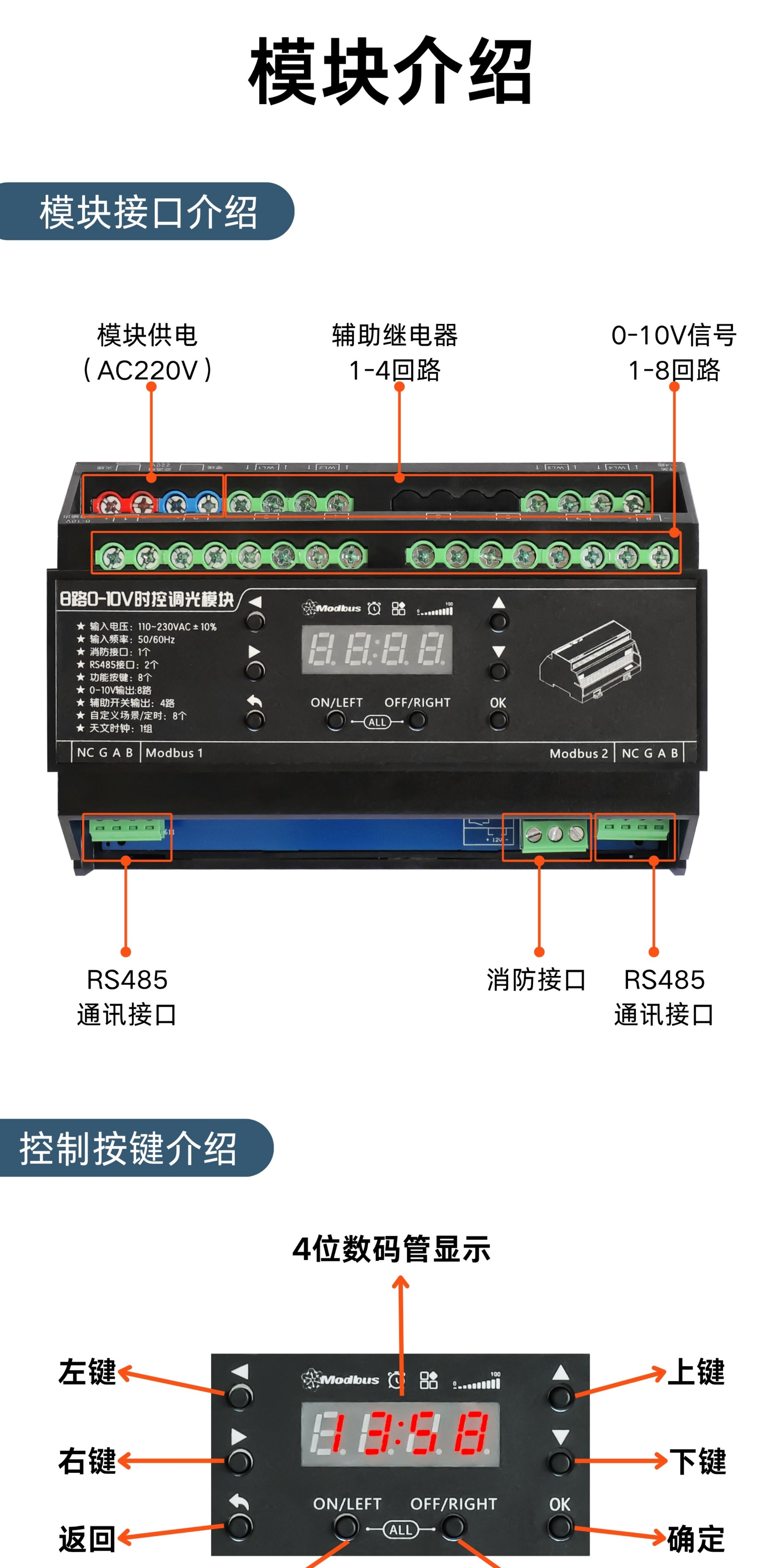

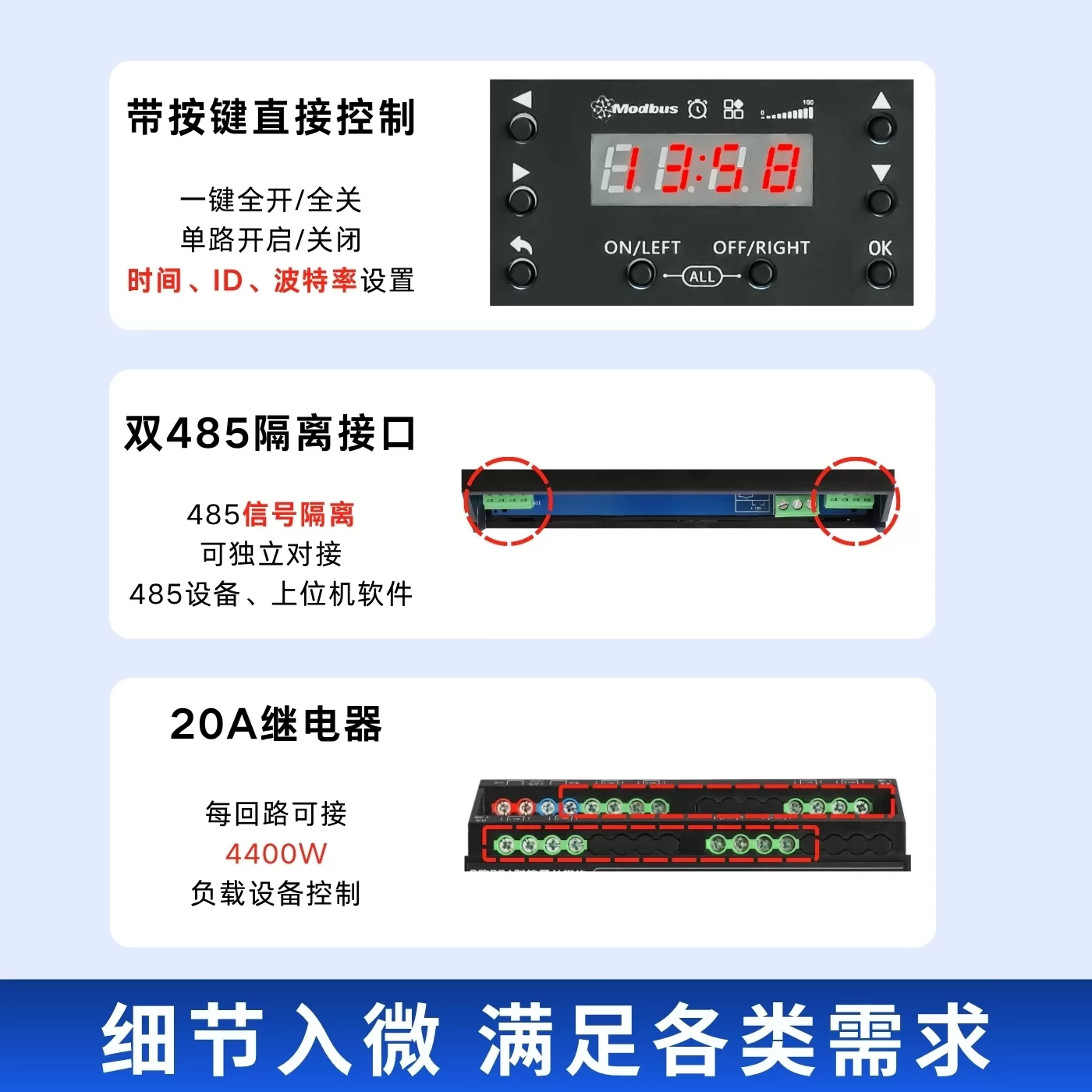

• 本地按键控制：模块面板配备数码管显示屏和功能按键，可进行一键全开/全关、单路控制、时间设置等本地操作，调试便捷。

2. 灵活的定时与场景管理

• 8个可编程定时开关：支持设置每周、时、分的定时控制，可实现如昼夜模式自动切换、节假日开关灯等复杂定时任务。
• 8个内部场景预设：可预设8个不同的照明场景（如会客模式、会议模式、休息模式），每个场景可独立设置8个回路的精确亮度值（0-100%），并可一键调用。
• 掉电记忆功能：可自定义断电恢复后灯具的亮度状态（如保持断电前状态、恢复到100%亮度、恢复到10%亮度等），避免断电重启后灯光状态混乱。

3. 可靠的系统集成与安全特性

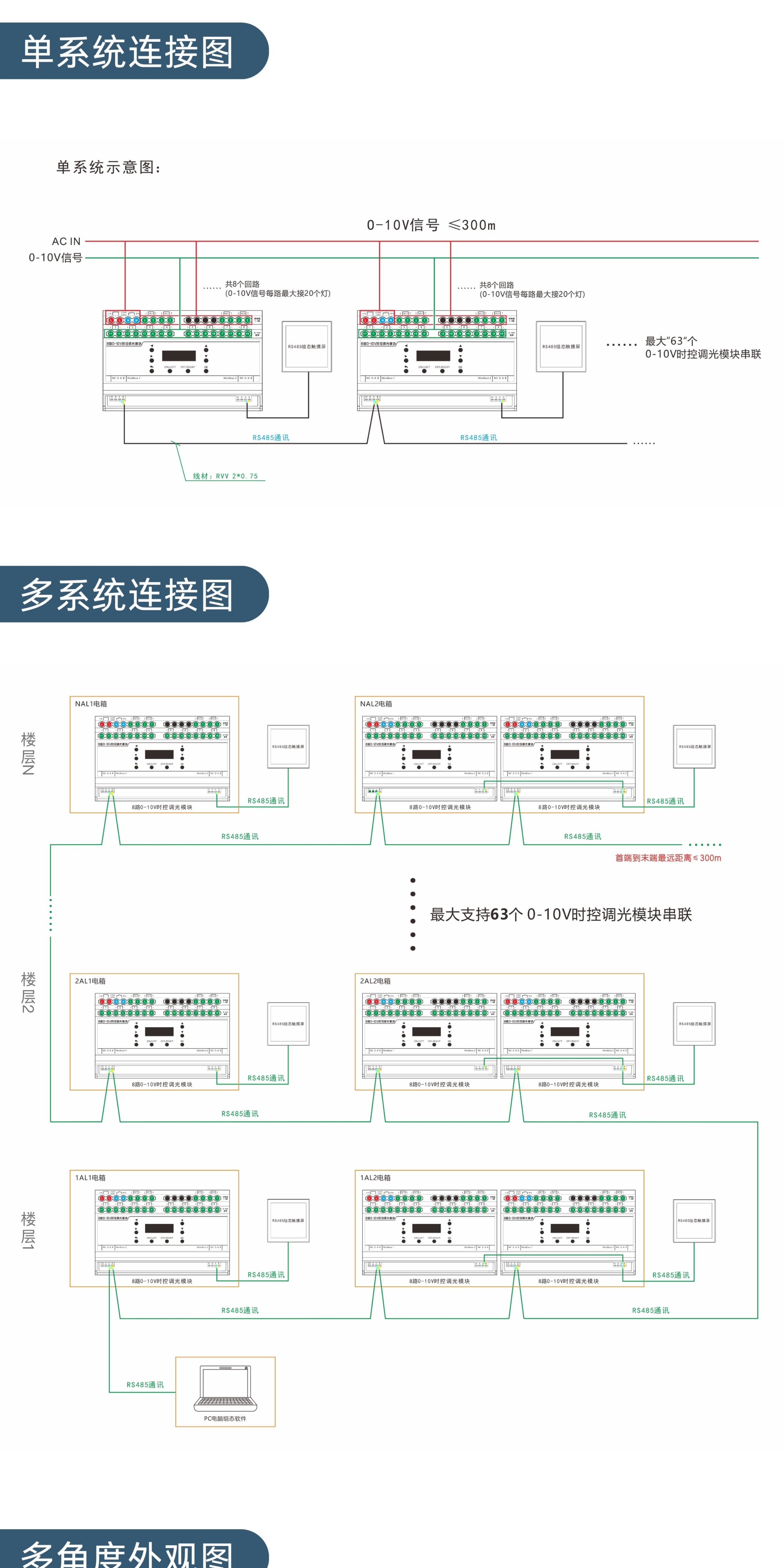

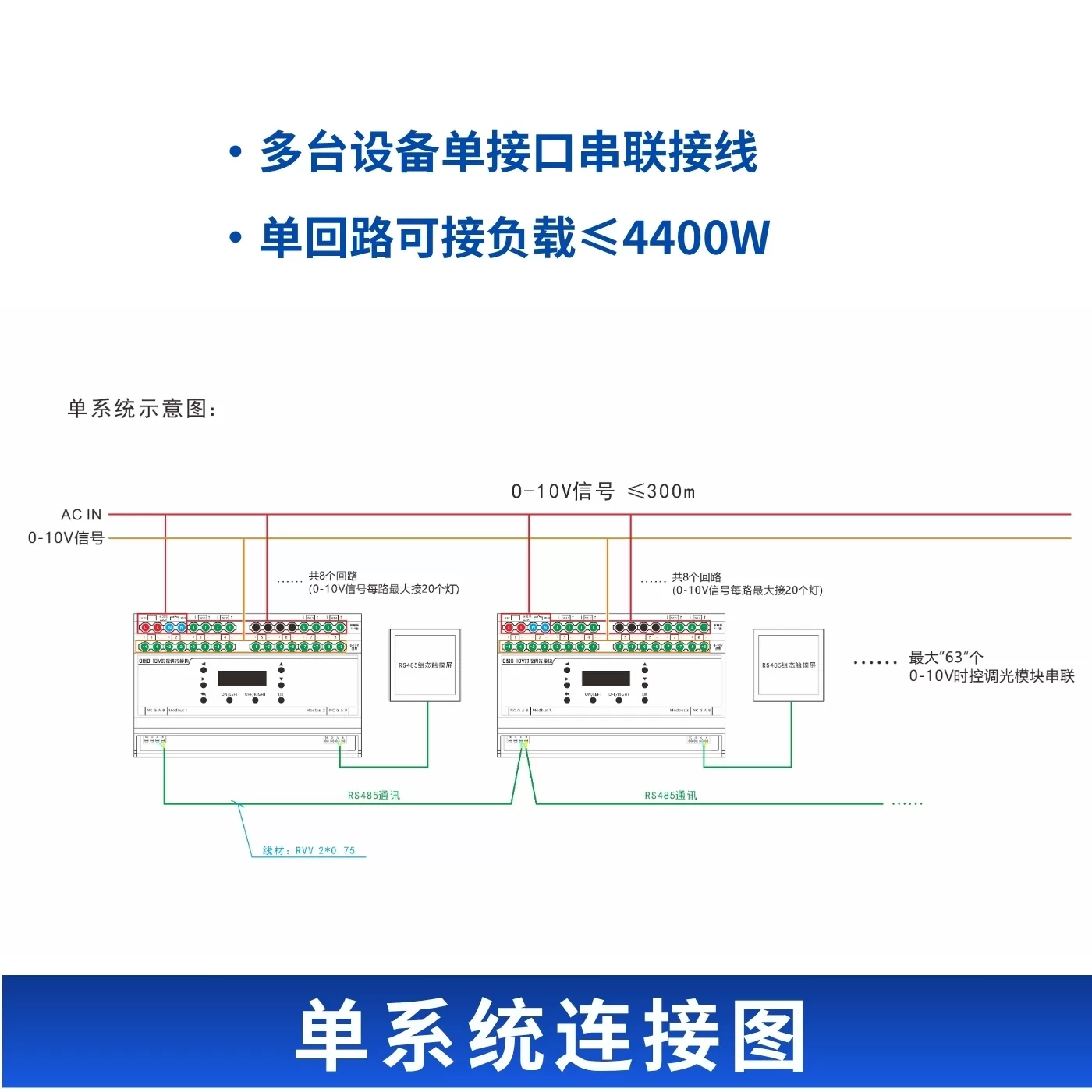

• 双隔离RS485接口：提供2个独立的Modbus RTU通讯接口，支持信号隔离，可有效防止干扰，稳定连接上位机软件或楼宇自控系统。从机地址范围1-99，支持多种波特率。
• 4路20A辅助继电器输出：提供4路强电开关量输出，可直接控制灯具电源，彻底解决某些灯具在0-10V信号下可能出现的“微亮”问题。
• 消防联动应急控制：配备专用消防接口，支持无源常开信号（干接点）或有源DC12V信号接入。一旦触发消防信号，模块将强制开启所有8个回路至100%亮度，确保应急照明。在消防模式下，软件和手动操作将被锁定，保障安全。

技术参数一览

四、典型应用场景

• 办公楼宇：实现办公区、走廊、大厅的定时开关、分区调光和场景切换。
• 商业店铺：根据营业时间自动调节灯光，预设不同商品陈列区的照明场景。
• 学校教室：配合课表进行定时控制，设置上课、投影、自习等多种照明模式。
• 酒店公共区域：实现大堂、餐厅、走廊的灯光自动化和应急照明联动。

总结
