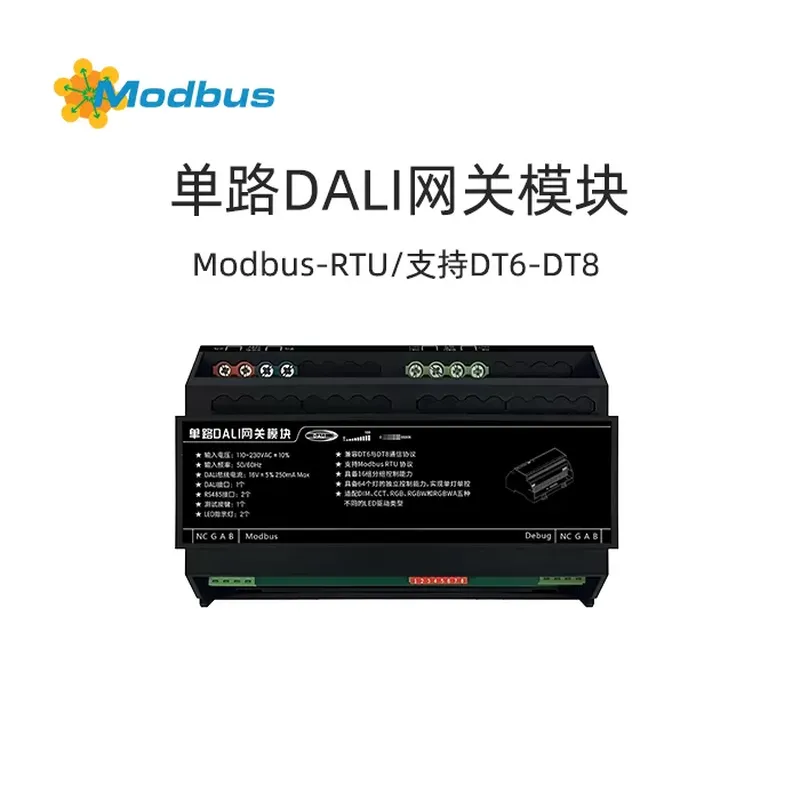

Modbus单路DALI网关模块：支持DT6、DT8协议，64灯独立控制

单路DALI网关模块，全面兼容DALI DT6与DT8协议，支持Modbus RTU通信。可独立控制64个DALI驱动，实现16组分组与场景控制，完美匹配DIM、CCT、RGB、RGBW等各类灯具，是智能照明系统集成的核心控制单元。

价格¥850.00 ¥980.00
分类： ,
在智能照明控制领域，DALI（数字可寻址照明接口）协议因其高度的灵活性和可靠性，已成为行业标准选择。而DALI网关模块作为连接DALI灯具与上层控制系统（如楼宇自控系统）的关键枢纽，其性能至关重要。今天，我们将深入解析我们推出的单路DALI网关模块，看它如何凭借卓越性能成为智能照明项目的理想选择。

一、核心定位：全能协议转换与控制系统枢纽

它不仅是一个DALI总线电源，更是一个高效的协议转换器。它通过标准的Modbus RTU协议与上级中控系统（如PLC、BA系统）通信，并将其指令精准转换为DALI协议命令，实现对DALI网络中每一个灯具的精细化控制。

二、核心技术优势：全面兼容与精细化控制

1. 全面支持DALI-2 DT6与DT8协议，匹配所有驱动
这是该模块最突出的优势。它全面兼容最新的DALI-2标准（DT6协议）和先进的DT8协议。这意味着它不仅能控制传统的调光灯具（DIM）和色温调节灯具（CCT/CW），更能完美驾驭彩色灯光灯具（RGB, RGBW, RGBWA），实现丰富的色彩和场景变化。正如图片所示，它可以 “匹配市面上所有的DALI驱动”​ ，消除了项目选型的兼容性顾虑。
2. 强大的控制能力：从单灯到场景，游刃有余
  • 单灯单控：一条DALI总线上最多可独立寻址并控制64个DALI调光驱动，实现对每一盏灯的精准操控。
  • 分组与场景控制：支持16个设备分组和16个照明场景。用户可将灯具按区域或功能编组，一键调用“会议模式”、“休息模式”等复杂的灯光场景，极大提升管理效率和用户体验。
  • 强大的系统扩展：作为主控制器，可支持连接最多63个从机设备，便于大型项目的扩容。
3. 标准的Modbus RTU接口，轻松集成
模块提供标准的RS485接口，支持工业领域广泛应用的Modbus RTU协议，可以轻松无缝地对接绝大多数中控系统、组态软件和PLC，集成便利性极高。

三、广泛的应用兼容性

得益于对DT6/DT8协议的全面支持，CY-DALI64A可控制多种类型的灯具，满足多样化的照明需求，包括但不限于：
  • 双色温灯带、双色温筒灯、双色温磁吸灯
  • RGB/RGBW彩色灯带
  • 调光筒灯、调光轨道灯
无论是需要高效、舒适照明的办公室，还是注重氛围营造的商场、酒店、展厅，它都能提供强大的技术支持。

四、专业设计与用户友好体验

Modbus单路DALI网关模块：支持DT6、DT8协议，64灯独立控制插图1

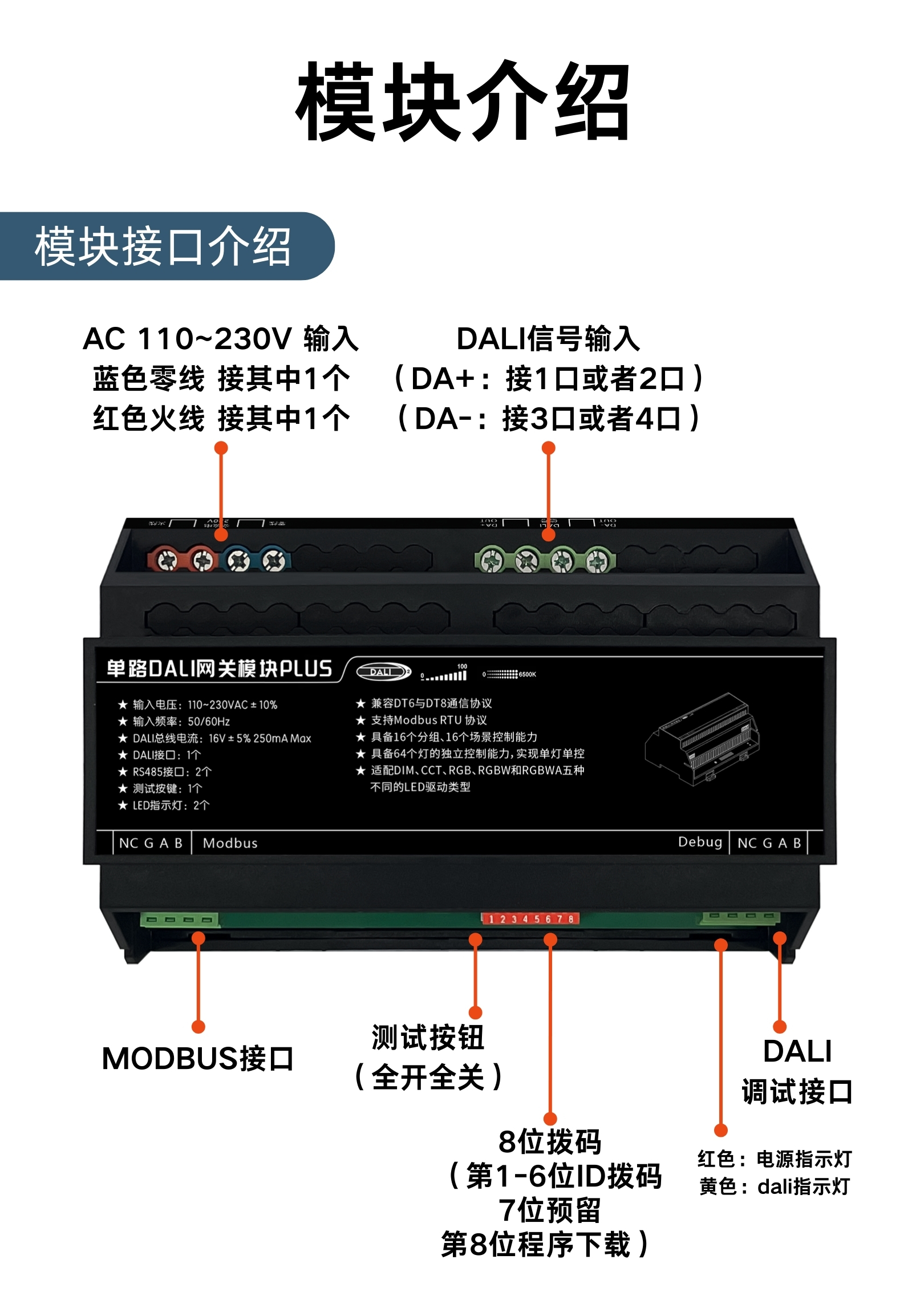

清晰的接口布局
模块设计充分考虑了工程实施的便捷性：
  • 电源输入：宽电压设计（AC 110-230V±10%），全球通用。
  • 接口明确：DALI接口（DA+, DA-）、Modbus接口（A, B, G）均有清晰标识，接线简单，不易出错。
  • 便捷的拨码开关：8位拨码开关，其中1-6位用于设置Modbus从机地址（1-63），设置直观。
  • 实用的功能按键与指示灯：配备测试按键，可方便地实现所有灯具的全开/全关操作，便于现场调试。双色LED指示灯（电源、DALI信号）实时显示模块运行状态。

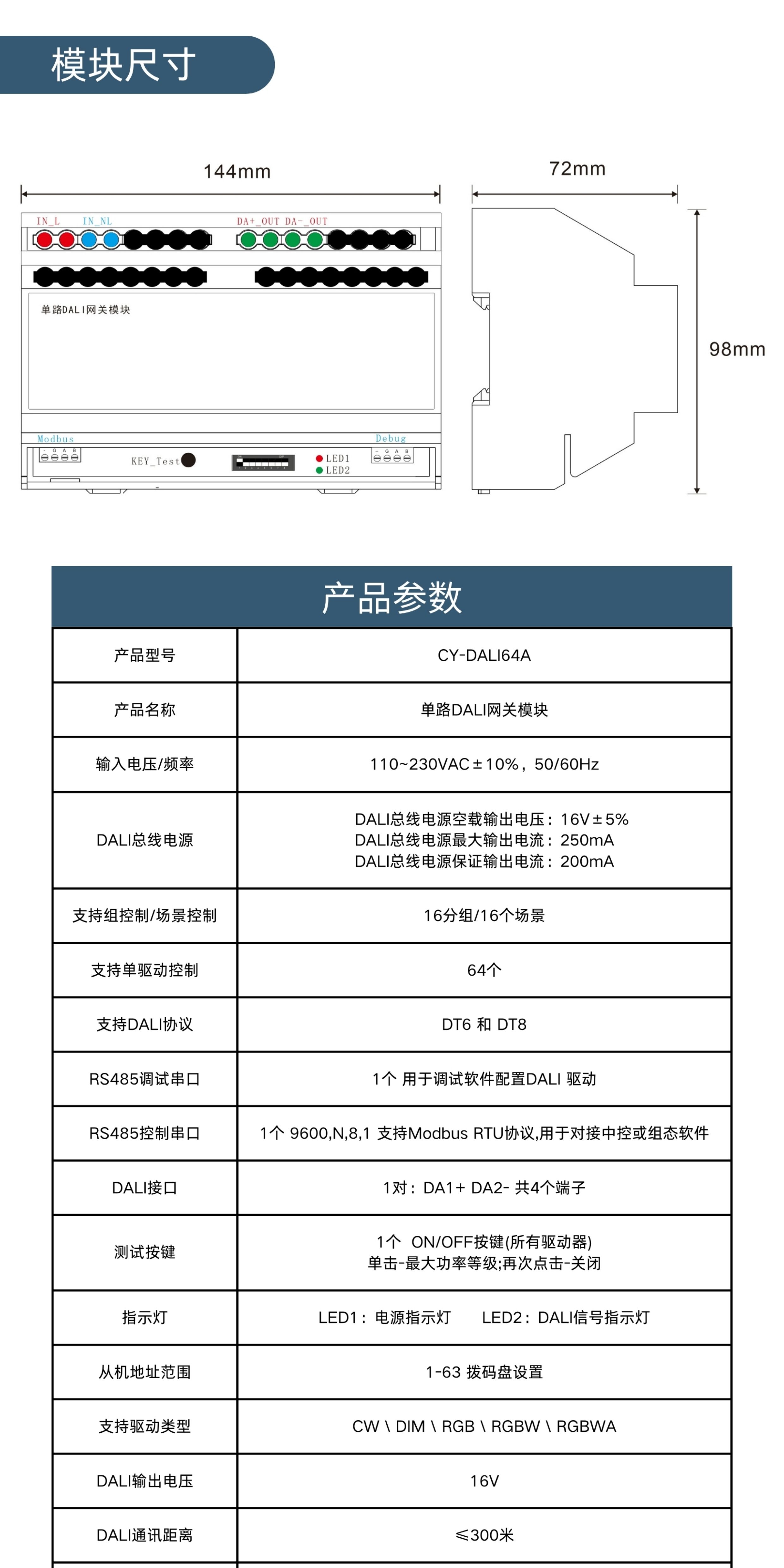

紧凑的物理尺寸
模块尺寸为144mm（长） × 72mm（宽） × 98mm（高），结构紧凑，易于在标准配电箱内安装，节省空间。

五、产品关键参数一览

Modbus单路DALI网关模块：支持DT6、DT8协议，64灯独立控制插图3

  • 产品型号：CY-DALI64A
  • DALI总线电源：空载输出16V，最大输出电流250mA
  • 通讯距离：DALI总线≤300米
  • 支持驱动类型：CW, DIM, RGB, RGBW, RGBWA
  • 调试支持：提供专用PC调试软件，配置简单

Modbus单路DALI网关模块：支持DT6、DT8协议，64灯独立控制插图5
