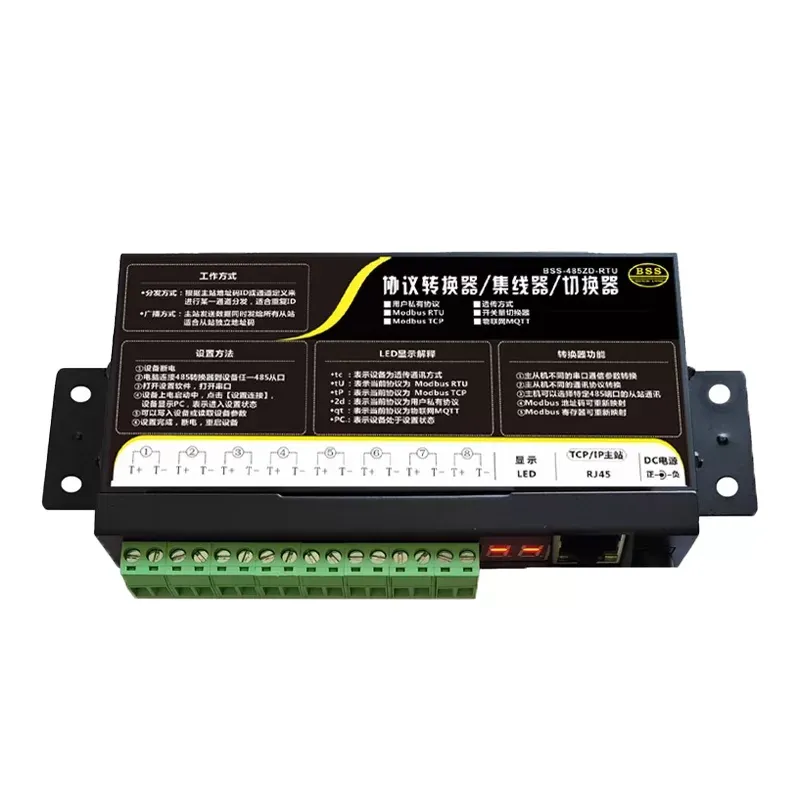

多协议工业协议转换器

BSS 系列多协议工业协议转换器 / 集线器 / 切换器
——让任意串口设备“无障碍”接入 Modbus、MQTT、TCP/IP 网络

一、产品定位
BSS-485ZD / BSS-485QH-8 是专为工业现场“设备 ID 冲突、协议不统一、寄存器地址混乱、串口参数不一致”而设计的 4/8 通道协议转换枢纽。它集
- 协议转换（Modbus RTU ↔ TCP ↔ 私有协议）
- 集线隔离（8×RS-485 独立驱动，短路/浪涌保护）
- 地址映射（ID、寄存器双级映射）
- 开关量选通（NPN/PNP/干节点 3 位隔离切换）
- 透明传输（串口-网口-串口任意透传）
五大功能于一体，无需改动原有设备程序，即可把老设备“零改造”接入新系统。

二、核心痛点 & 对应解决方案
1. 从站 ID 重复或不可修改
→ 内置“地址映射表”，主站任意 ID 自动映射到指定通道，原 ID 被隔离替换。
2. 寄存器地址不统一
→ 支持寄存器级重映射（如主站 0x0001→从站 0x0100），一张表解决地址混乱。
3. 串口参数不一致（波特率/数据位/停止位）
→ 主、从口独立设置，9600-8-N-1 与 19200-7-E-2 可共存。
4. 8 路从站同时在线，总线冲突
→ 开关量/NPN/PNP/干节点 3 位选通，5 ms 稳定切换，主口仅与选中通道通信，其余完全隔离。
5. 上位机只有网口，现场只有 RS-485
→ 内置 Modbus-TCP ↔ RTU 协议栈，RJ45 直接对接 PLC/SCADA，无需额外编程。
6. 私有协议无法解析
→ 透明传输模式，外加“ID 插入/剥离”功能，主机指令包第 0 字节可自动丢弃或替换，保证原协议完整性。

三、功能亮点
- 4/8 路独立 RS-485 驱动，每路短路、浪涌、静电三重保护，隔离电压 1 kV。
- 32 位工业级 MCU，双缓存队列，转发延迟 < 1 ms。
- 支持 TCP Server/Client、UDP、MQTT 透传、虚拟串口四种网络工作模式。
- 冗余供电 12-24 VDC，反接保护，端子与 DC 插座双接口。
- 全铝导轨外壳，-40~85 ℃工业级温宽，DIN 导轨安装，尺寸 125×110×45 mm。
- LED 实时显示：当前协议（tu/te/tp/2d/qt）、选中通道、收发状态、故障指示，现场排障一目了然。
- PC 配置软件：一键扫描串口，图形化映射表，支持导入/导出 Excel，升级固件。

四、典型应用
1. 老旧仪表 ID 全部为 01，需接入 SCADA
→ 8 块表接 8 个通道，映射表设“主站 01-08 ↔ 通道 1-8”，SCADA 直接用 01-08 访问即可。
2. PLC 通过以太网读取 30 台变频器
→ Modbus-TCP 主站 → BSS 转换器 → 485 广播，寄存器重映射后，PLC 侧统一编址。
3. NPN 开关量自动巡检
→ 外部旋转开关给 Y14-Y16 信号，转换器按真值表轮询 8 路从站，实现“无主机”轮巡。
4. 云平台 MQTT 上云
→ 串口数据透明封装成 JSON/MQTT，4G 路由器即可上云，无需网关。

五、技术规格
串口：1×RS-485 主口，4/8×RS-485 从口，1200-115200 bps 可设
网口：10/100 M RJ45，支持 Modbus-TCP、TCP/UDP Server/Client、MQTT
协议：Modbus RTU/TCP、私有协议、透明传输
映射：ID 映射 256 条，寄存器映射 1024 条
隔离：电源-信号 1 kV，通道-通道 500 V
电源：12-24 VDC ±20%，功耗 < 3 W
工作温度：-40~85 ℃，湿度 5~95 %RH 无凝露
认证：CE、FCC、IEC61000-4-2/4-5 四级浪涌静电

六、订货信息
BSS-485ZD-4 4 通道 导轨式 协议转换器
BSS-485ZD-8 8 通道 导轨式 协议转换器
BSS-485QH-8 8 通道 开关量选通型 集线器
标配：PC 配置软件、接线端子、导轨卡扣、说明书。

七、一句话总结
BSS 系列 = “老设备不拆不改，秒变 Modbus/MQTT 双网口设备”，让工业互联从此“零门槛”。
