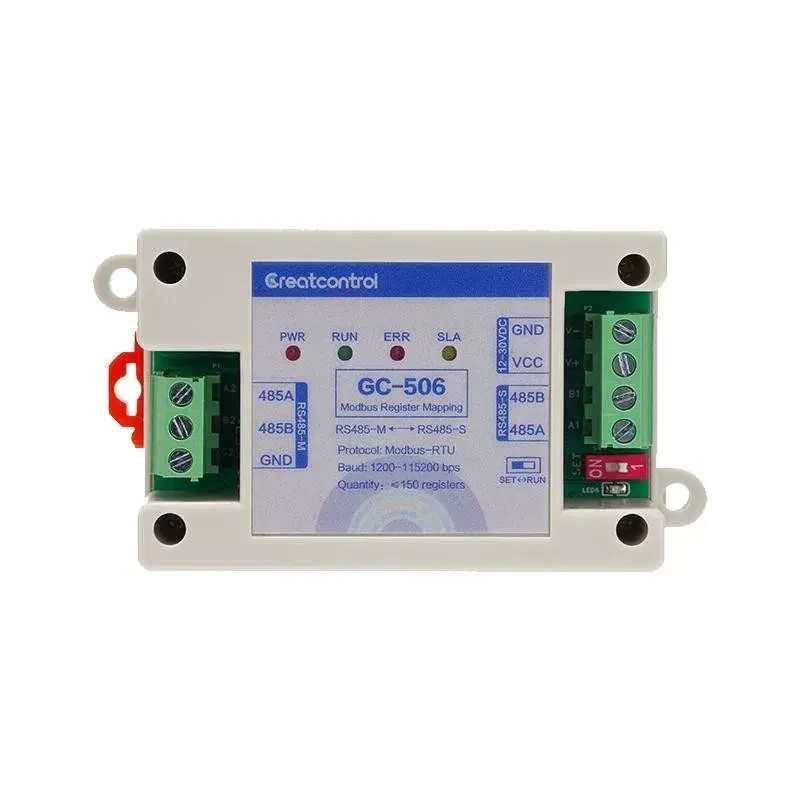

GC-506 Modbus-RTU主/从双向寄存器地址转换器

产品概述
GC-506是一款工业级Modbus-RTU主/从双向寄存器地址转换器，专为需要在Modbus网络中进行地址转换和数据运算的应用设计。该设备支持Modbus-RTU协议，能够实现主从站寄存器地址的双向转换，并对从站数据进行加减乘除等运算，再转发给主站。

产品特点
- 双向转换：支持主从站寄存器地址的双向转换，最多可转换150个寄存器。
- 数据运算：能够对从站数据进行加减乘除等运算。
- 电气隔离：两个RS485口之间具备电气隔离，隔离电压2500V，有效降低地势差和导线耦合干扰的影响。

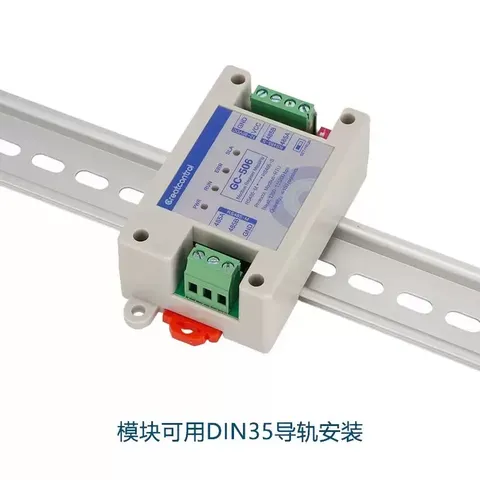

- 安装便捷：支持导轨卡扣安装，便于在各种工业环境中部署。
- 指示灯说明：提供电源指示灯（PWR）、模块指令发送灯（RUN）、读取错误指示灯（ERR）和通讯指示灯（SLA），便于监控设备状态。

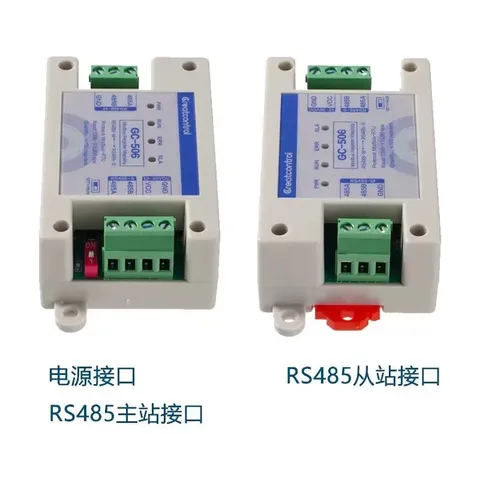

接口定义
- 从站端：
- 485A：接485+（RS485-M口要接从站）
- 485B：接485-（一般不用接）
- GND：公共端
- 电源端：
- GND：电源0V（电源输入）
- VCC：电源12-30V（RS485-S口要接主站）
- 485B：接485-（RS485-S口）
- 485A：接485+（拨到ON，模块进入配置模式；OFF，模块开始运行）

产品尺寸
- 长宽高：100x54x32mm（含两端）

应用概述
GC-506支持Modbus-RTU协议的寄存器地址转换器，能够将Modbus从站的寄存器地址转换成新的寄存器地址，同时Modbus主站也可以用新的寄存器地址读写从站。模块还可以对读到的从站数据进行加减乘除等运算，再转发给主站。

产品参数
- 工作电压：DC12-30V
- 工作电流：≤100mA
- 缓存大小：缓存512个从寄存器，转换150个寄存器
- 接口：1RS485主站接口+1个RS485从站接口
- 产品尺寸：长宽高100x54x32mm（含两端）
- 产品重量：80g（净重）/ 100g（毛重，含配件及盒子）
- 使用环境：-40℃到85℃，相对湿度5%-95%

通讯参数
- 通讯类型：隔离型RS-485（隔离电压2500V）
- 通讯协议：Modbus RTU（主站协议+从站协议）
- 通讯距离：1200米
- 波特率：1200 – 115200bps，默认9600（8, n, 1）
- 保护等级：RS-485接口每线600W的防雷浪涌保护，±15KV ESD保护

指示灯说明
- PWR：电源指示灯，常亮表示模块已供电。
- RUN：模块指令发送灯，闪烁表示RS485-M正在发送指令。
- ERR：读取错误指示灯，闪烁表示RS485-M读取错误。
- SLA：通讯指示灯，闪烁表示RS485-S接口正在通讯。

GC-506 Modbus-RTU主/从双向寄存器地址转换器是工业自动化和远程监控系统中的理想选择，能够提高系统的灵活性和可靠性。
